方形法兰接口气动驱动闸阀结构设计

项目分类:阀门 发布时间:2026-07-14 ID:1198257
  • 方形法兰接口气动驱动闸阀结构设计
  • 方形法兰接口气动驱动闸阀结构设计
  • 方形法兰接口气动驱动闸阀结构设计

在粉体输送、颗粒物料转运、除尘系统风道、重力落料管路的工程场景里,这类方形法兰接口的气动闸阀是管路截通控制的核心执行部件,区别于普通圆形管路的通断阀,它的方形对接结构完全匹配方形料斗、方管溜槽、除尘设备进出口的安装界面,不需要额外做方圆变径转接,能大幅减少管路安装的拼接焊缝与泄漏点位。

从实际工况适配来看,这类闸阀常布置在料仓出料口、螺旋输送机进料端、除尘支管与主风道的交汇位置,日常承担物料流截断、风道风量调节、检修段隔离的作用,相比手动闸板阀,它可以接入PLC控制系统实现远程启闭,配合料位计、压差传感器能完成自动补料、风道切换的自动化流程,不需要操作人员到现场手动扳动手轮,在高粉尘、高空布置的管路上优势尤其明显。

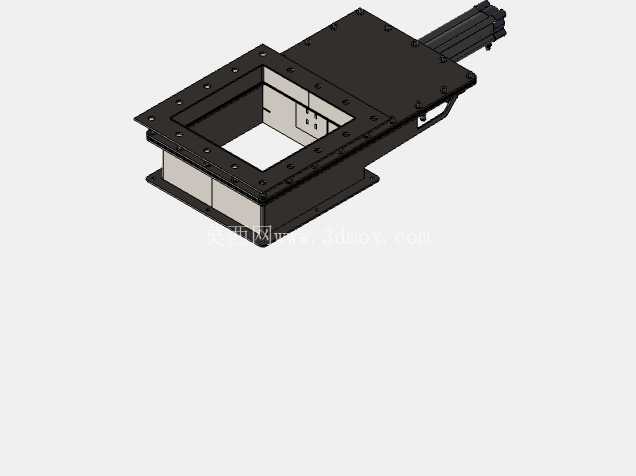

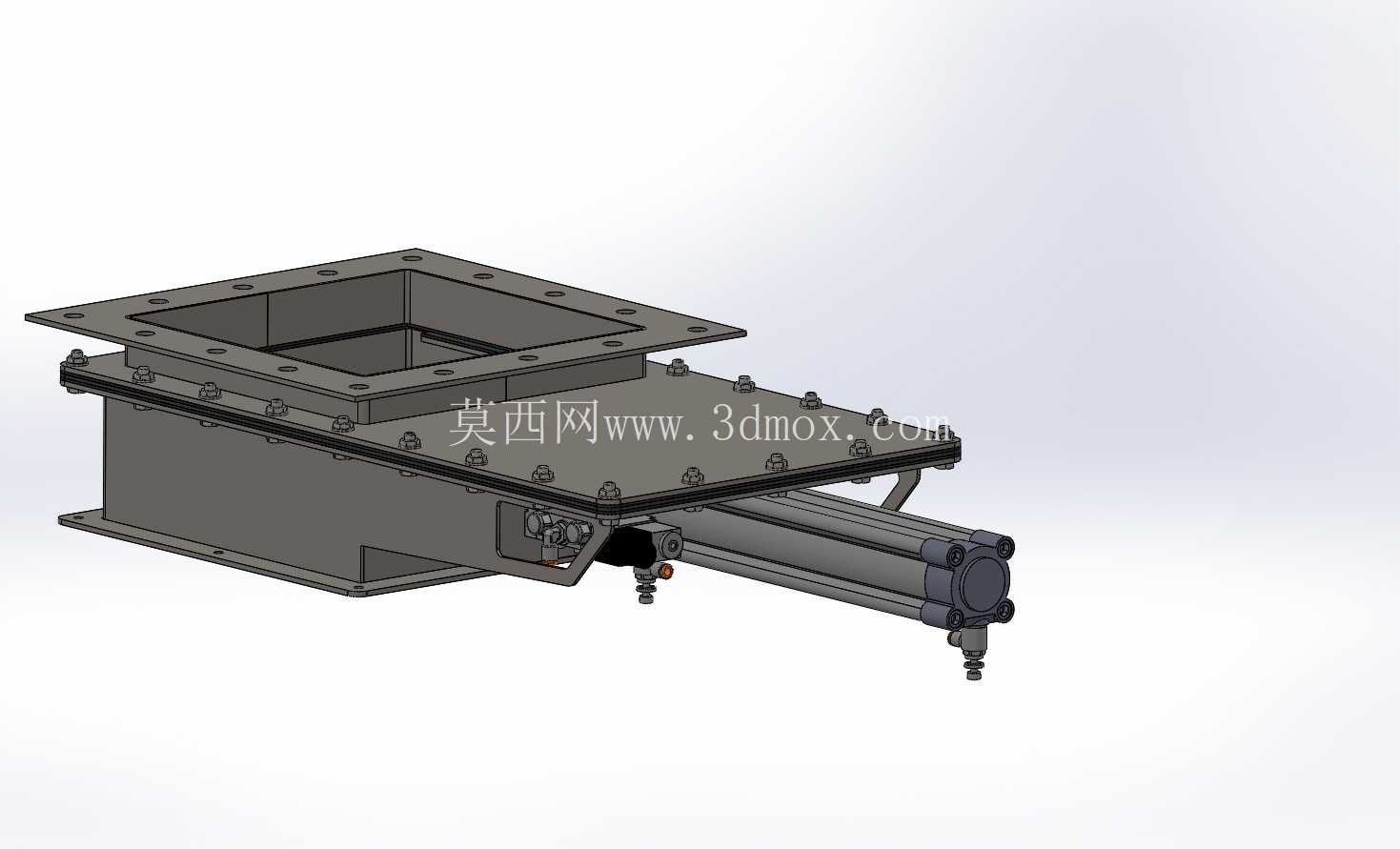

整个阀的结构设计逻辑完全围绕工况可靠性展开,闸板采用整体平板式结构,滑动轨道内嵌在阀体内腔,两侧设置耐磨密封胶条,闸板闭合时能完全覆盖通流截面,不会出现卡料、漏料的问题;驱动端采用标准拉杆气缸直接连接闸板尾部,气缸的行程刚好匹配闸板的全开全闭位置,不需要额外设置行程放大机构,传动路径极短,故障点少。气缸与阀体的连接支架做了加强筋设计,能承受气缸动作时的反作用力,不会因为长期往复动作出现支架变形、闸板偏移卡涩的问题。阀体上下的法兰面都加工了密封槽,安装时配合密封垫可以实现端面全密封,避免粉尘从法兰拼接处溢出。

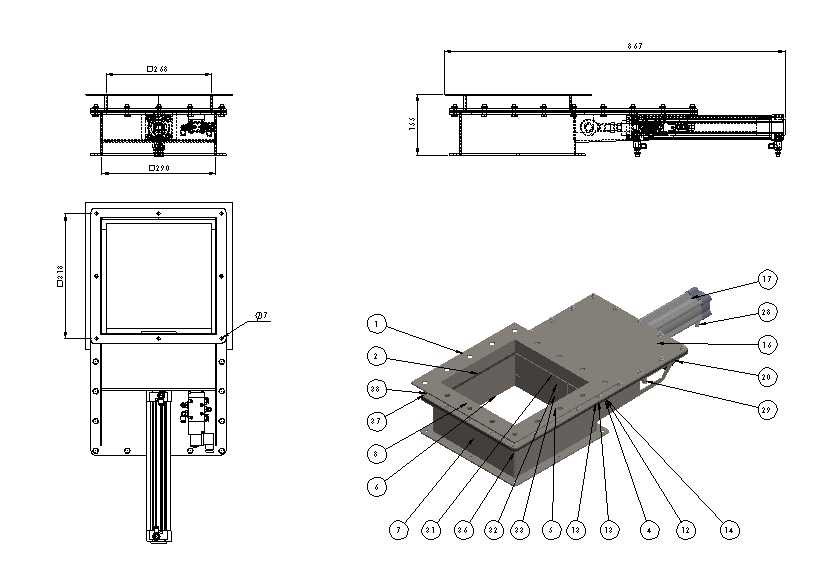

从安装边界来看,顶部方形法兰的螺栓孔采用等距排布,完全匹配行业内通用的方形溜槽、方口料仓的安装尺寸,法兰厚度满足10kPa以内的风压、料压承载要求,不会因为物料堆积的静压力出现法兰变形。阀体整体的宽度方向预留了气缸安装的伸出空间,选型时需要注意在气缸伸出侧预留足够的检修空间,方便后期更换气缸密封件、清理闸板缝隙卡滞的物料。闸板的滑动面做了抛光处理,表面粗糙度控制在Ra1.6以内,既能减少闸板滑动时的摩擦阻力,也能避免粉料卡在密封面造成闭合不严的问题。

设计时还考虑了工况的容错性,阀体底部设置了细小的排尘间隙,万一有细粉渗入闸板滑动腔,可以在闸板往复动作时从间隙排出,不会长期积料造成闸板卡滞;气缸的进出气口设置了可调节流接头,可以根据实际需求调整闸板的启闭速度,避免动作过快造成管路冲击、动作过慢影响响应效率。在实际建模过程中,所有配合面都预留了合理的公差间隙,闸板与轨道的间隙控制在0.2-0.3mm,既保证滑动顺畅,又不会出现过大的间隙造成漏料;法兰螺栓孔的位置度公差控制在0.1mm以内,保证现场安装时能顺利对接,不会出现螺栓穿不上的问题。

这类闸阀的通流截面为正方形,相比同通径的圆形闸阀,在处理大颗粒物料、纤维状物料时不容易出现架桥堵料的问题,因为方形截面的边角过渡更适配溜槽的落料角度,物料下落时不会在阀门口形成堆积死角。在除尘系统应用中,全开状态下闸板完全退到阀腔侧部,通流截面没有任何遮挡,风阻极小,不会因为阀件的存在增加系统的风压损耗,能有效降低风机的运行负载。
