本田耕耘机G200燃油开关阀结构设计

在小型农用动力机械的油路系统设计中，燃油阀是直接关系到设备供油可靠性、使用安全性的核心部件，这款适配本田G200耕耘机的燃油阀，主要应用在以小型单缸汽油机为动力的耕耘、植保、小型园林作业设备上，安装在燃油箱与化油器之间的油路节点，承担油路通断控制、初级燃油过滤的核心功能。从实际田间作业的场景来看，耕耘机的作业环境多为泥尘遍布、颠簸震动强烈的田间地块，操作人员往往需要在转移设备、停机休整、长期存放时快速切断燃油供给，避免化油器溢油、燃油渗漏引发的安全隐患，这就要求燃油阀的操作手感清晰、档位定位明确，即便操作人员戴着手套也能快速完成开关操作，不会出现档位误判的问题。

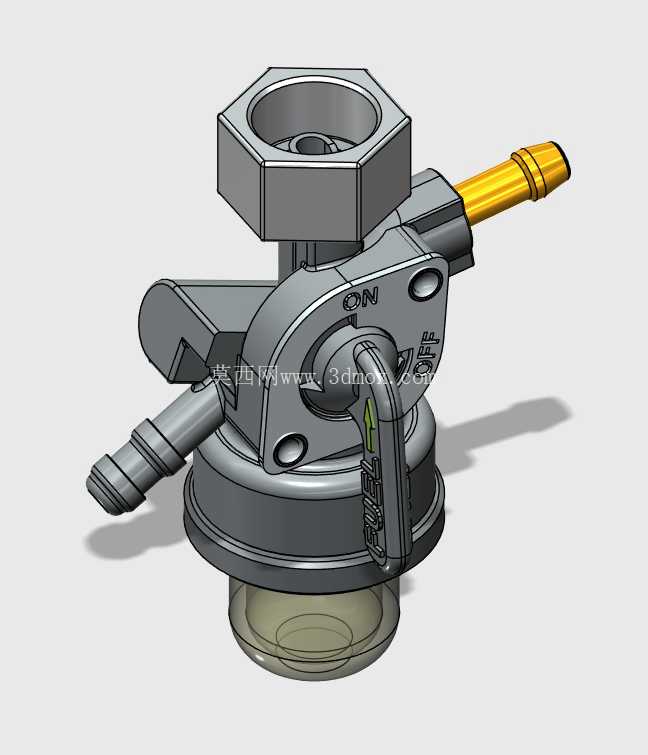

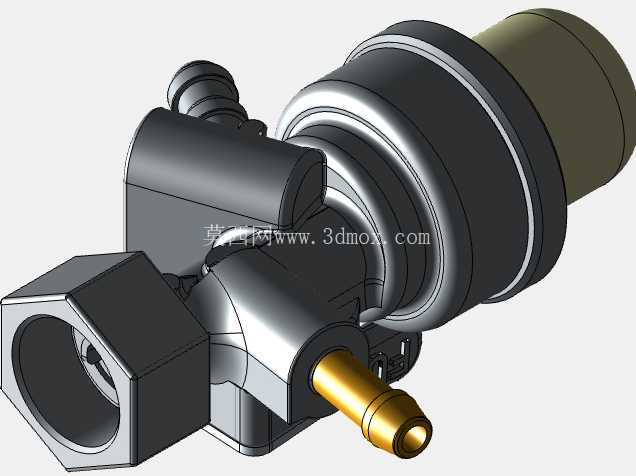

从结构设计思路来看，这款燃油阀采用了集成化的布局设计，顶部的六角结构是与燃油箱出油口对接的安装接口，尺寸匹配常规小型汽油机燃油箱的出油口螺纹规格，安装时可以用普通开口扳手直接紧固，不需要定制专用工装，安装边界充分考虑了田间维修的便利性，周边预留的扳手操作空间足够，不会出现和油箱加强筋、机架护板干涉的问题。阀体侧面两个不同朝向的宝塔出油接头，分别对应不同的油路输出需求，一个接头朝向侧下方对接化油器进油口，另一个斜向的接头可以对接备用油路或者燃油沉淀回路，接头的外径尺寸匹配常规内径6mm的耐油橡胶油管，宝塔结构的环形凸棱做了圆弧过渡处理，既可以保证油管插接后的抱紧力，避免设备震动时油管脱落，又不会割伤油管内壁造成燃油渗漏。

阀体中部的旋转拨杆是油路控制的核心操作件，拨杆表面做了防滑纹理处理，拨杆的旋转角度设置了明确的机械限位，ON、OFF、RES三个档位的定位手感清晰，旋转到对应档位时会有明显的卡位反馈，操作人员不需要低头查看，仅凭手感就能判断当前油路的通断状态，这种设计在作业过程中非常实用，毕竟田间作业时操作人员的注意力大多集中在前方的耕作区域，盲操作的可靠性直接影响作业效率。阀体下部的透明沉淀杯采用耐油透明工程材质，不需要拆卸阀体就能直接观察杯内的燃油杂质沉淀情况、积水存量，方便日常维护时及时排放沉积物，避免杂质进入化油器造成油路堵塞，沉淀杯和阀体之间的密封采用耐油橡胶密封圈，密封面的压紧结构做了均匀受力设计，即便在长期震动、温度变化较大的户外环境下，也不会出现渗漏问题。

从安装适配性来看，这款燃油阀的整体结构紧凑，安装后突出油箱表面的尺寸控制在合理范围内，不会因为突出过多在作业过程中被田埂、杂草挂碰造成损坏，阀体的所有金属部件都做了防锈处理，适应田间高湿度、多泥尘的腐蚀环境，旋转阀芯的密封面采用耐磨耐油的密封材料，长期使用也不会出现内漏问题，即便是设备长期存放，关闭阀门后也能有效隔绝燃油箱和化油器之间的油路，避免燃油长期浸泡化油器量孔造成胶质堵塞。在实际的维修替换场景中，这款燃油阀的接口尺寸和同级别小型汽油机通用，不需要对原有设备的油路、安装位做任何改装，直接替换原有故障件即可，大幅降低了农机维修的配件适配成本。

从三维建模的角度来看，这款产品的建模过程需要重点关注几个配合尺寸的精度：首先是顶部六角安装接口的螺纹尺寸、密封面的平面度，直接影响和油箱对接后的密封效果；其次是旋转拨杆的旋转角度、限位结构的位置，必须保证三个档位的油路通断逻辑准确，不会出现档位错位导致的供油不畅；再者是两个宝塔接头的外径尺寸、凸棱间距，需要和常用的耐油油管尺寸匹配，过大会造成油管安装困难，过小则会出现密封不足漏油的问题；最后是下部沉淀杯的配合尺寸，要保证密封圈的压缩量在合理区间，压缩量过大容易造成杯体开裂，压缩量过小则会出现渗漏。建模时还要充分考虑部件的拔模角度、装配间隙，保证后续开模生产时的工艺可行性，所有转角位置都做了合理的圆角处理，避免应力集中造成的部件开裂，同时也能减少生产过程中的飞边毛刺，降低后续加工的工作量。
