叉车配套桁架物料吊运加长臂结构

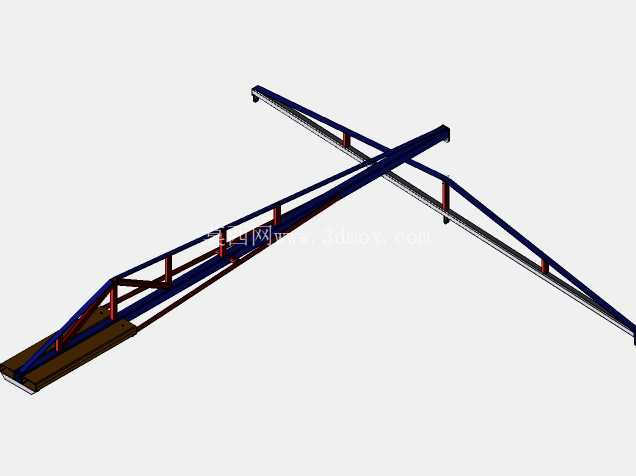

　　在仓储物流、小型构件预制场、轻型钢结构安装这类作业场景里，常规叉车的货叉起升高度、作业覆盖范围往往存在局限，尤其是面对成捆檩条、小型桁架段这类长尺寸、重量分布不均的物料时，直接用货叉托举容易出现物料滑落、重心偏移侧翻的风险，配套的专用吊运臂结构就成了拓展叉车作业边界的核心属具。这套吊运臂采用三角桁架式的主体受力结构，区别于传统实心方钢焊接的吊臂，桁架结构通过上下弦杆配合斜向腹杆的排布，在保证整体抗弯、抗扭刚度的前提下，大幅降低了臂体自身重量，减少了叉车前端的附加载荷，避免属具过重导致叉车额定起重量折损过多。

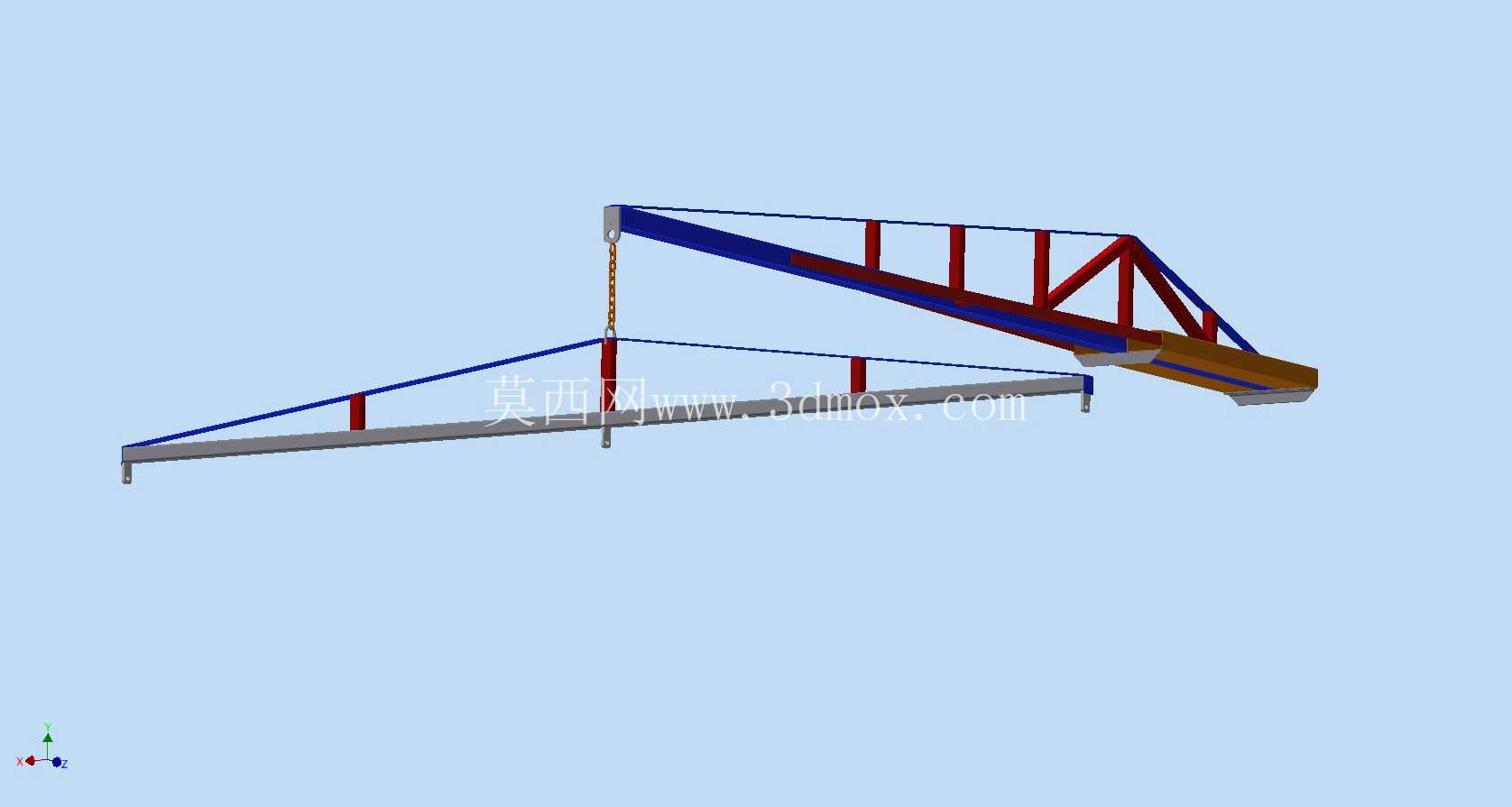

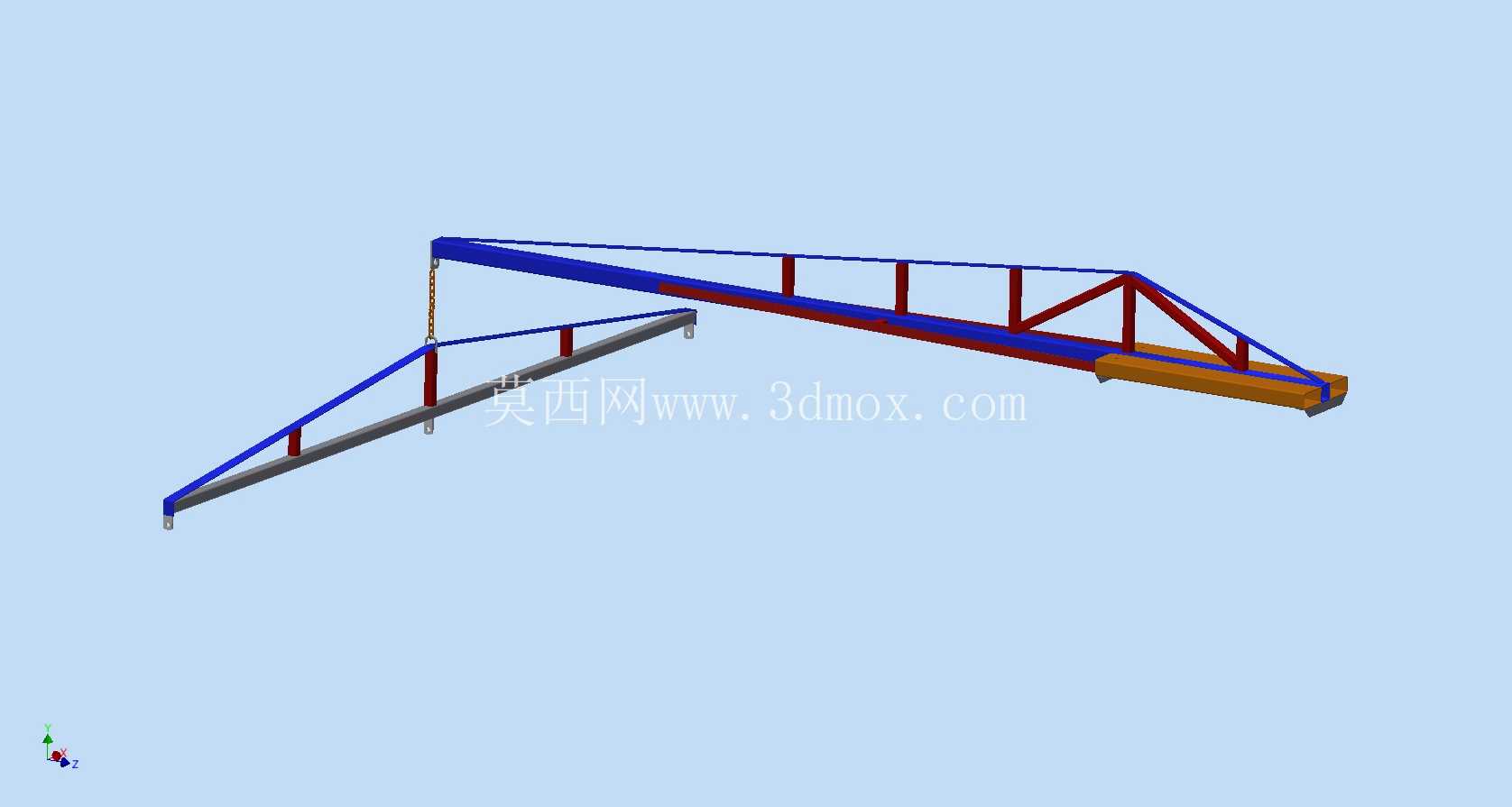

　　臂体的根部采用快装式连接座，直接匹配标准叉车的货叉架安装尺寸，不需要对叉车原有门架结构做焊接、打孔改造，安装时只需要将连接座卡入货叉架的叉齿卡槽，穿入安全销锁定即可完成固定，整个安装过程单人操作半小时内即可完成，不需要额外吊装设备辅助。从功能特性上看，臂体前端设置了可调节的吊点挂座，沿着臂身上的等距定位孔移动挂座位置，就能调整实际作业的起重力矩，面对不同重量的吊运物料，可以通过改变吊点位置匹配对应的载荷，比如吊运重量偏大的小型构件时，将吊点调整到靠近臂根的位置，缩短力臂保证起吊稳定性；吊运长度较长的檩条、桁架段时，将吊点外移，获得更大的作业覆盖半径，能跨过现场的临时堆料、设备障碍完成物料就位，不需要反复挪动叉车调整位置。

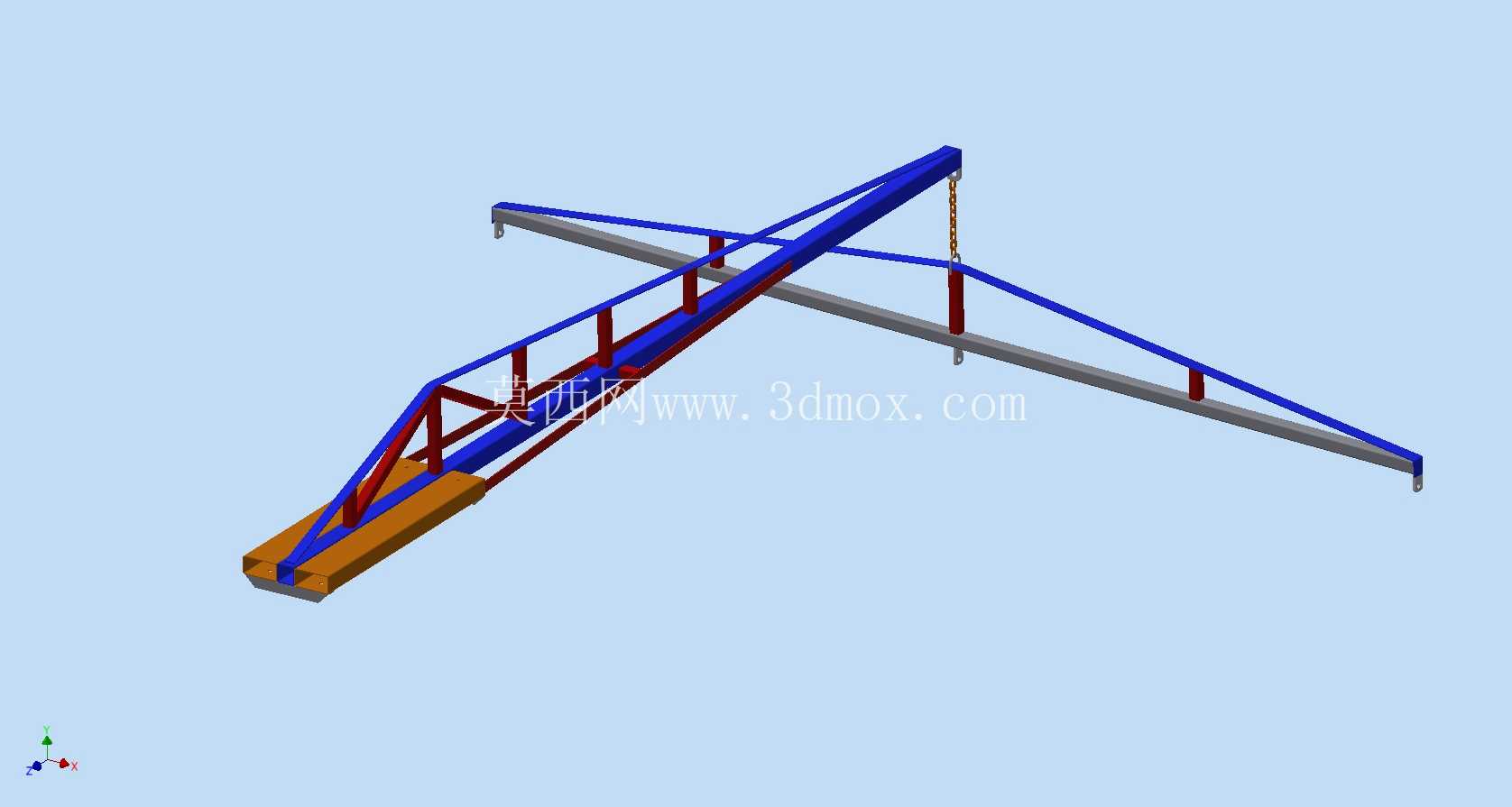

　　臂体下方还设置了可收放的支撑斜撑，当吊点外移到最大作业半径时，斜撑下端抵在叉车货叉的上表面，形成额外的支撑受力点，分散臂根连接座的集中载荷，避免长期重载作业导致连接座变形开裂。设计过程中重点考虑了不同吨位叉车的安装边界，臂体的整体宽度控制在标准货叉架的内侧宽度范围内，不会超出叉车车身两侧宽度，在狭窄的仓储通道、车间内作业时不会出现臂体刮碰两侧货架、设备的问题；臂体的下弦杆底部预留了多个货叉固定位，除了前端吊点的吊运功能外，必要时还可以将长尺寸物料直接绑定在下弦杆上，配合货叉完成超长物料的水平转运，实现一臂多用。受力结构的排布上，斜向腹杆全部采用等边角钢焊接，腹杆的角度设置在45度到60度之间，这个角度区间内腹杆对弦杆的支撑效率最高，既能承受起吊时的竖向载荷，也能抵消臂体受侧向力时的扭转变形，比如现场起吊时物料出现小幅摆动，侧向的冲击力会通过腹杆均匀传递到整个臂体截面，不会出现局部应力集中导致的焊缝开裂。臂体最前端的吊点采用卸扣式连接结构，配套的吊链长度可以根据起升高度需求更换，起吊时吊点位置略高于臂体上弦杆平面，避免起吊后吊链与臂体结构发生摩擦磨损，延长吊具的使用寿命。

　　在实际作业场景中，这套结构可以覆盖从车间内原材料卸车、工位间物料转运，到室外小型钢结构安装时的构件就位、屋面檩条的短距离提升等多种作业需求，不需要额外调用汽车吊，大幅降低了零散小重量吊装作业的设备成本，同时叉车本身的机动灵活性也让作业点位调整更加便捷，尤其是在场地狭窄、大型吊装设备无法进入的作业区域，这种属具的适配性优势非常明显。设计时还考虑了臂体的存放便利性，整套臂体拆卸后可以直接平放在地面，不需要专用的存放架，臂体上预留的吊装孔也方便用车间内的行车、叉车本身完成臂体的装卸转移，日常维护只需要定期检查焊缝是否开裂、连接销是否磨损即可，没有复杂的液压、电气元件，后期维护成本极低。
