工业仓储用平衡重式叉车整机结构设计

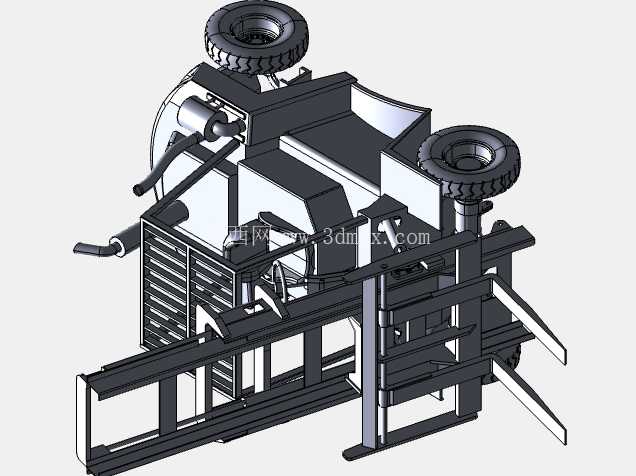

　　在厂内物料周转、仓储货架存取、港口货场装卸、车间工序间工件转运等场景中，平衡重式叉车是应用覆盖度最高的机动工业搬运设备，本次呈现的三维结构完整还原了该类叉车的核心机械构成，覆盖从行走底盘、门架起升系统到动力舱布局的全部机械结构，可直接用于结构校核、改装设计参考、教学演示等场景。从实际作业需求出发，该叉车的结构设计首先围绕载荷匹配展开，前部货叉架采用双层可调式结构，叉齿间距可根据托盘规格、货物底部支撑宽度灵活调整，适配标准1200mm*1000mm工业托盘、异形料箱、工装托架等多种载具的叉取需求，叉齿根部做了加厚过渡处理，避免长期满载作业时根部应力集中导致的变形断裂问题。

　　门架系统采用两级嵌套式槽钢导轨结构，内层滑架通过侧滚轮与外层门架配合，起升过程中无卡滞，导轨配合间隙控制在合理范围，既避免晃动带来的载荷偏移风险，也减少滚轮磨损带来的后期维护成本，门架后部设置的倾斜油缸连接位，可实现门架整体前后6度左右的倾角调整，叉取货物时前倾方便进叉，搬运过程中后倾保证货物靠紧挡货架，不会在行驶过程中滑落。行走部分采用后轮转向结构，这也是叉车区别于普通货运车辆的核心设计点，小转弯半径的设计让该设备可以在狭窄的仓储通道内完成转向、调头作业，适配宽度3米左右的标准仓储通道使用需求，前后轮均采用实心橡胶轮胎，适配厂内硬化路面、钢板地面、环氧地坪等多种作业地面，避免充气轮胎在尖锐金属屑、废料较多的车间环境中出现爆胎问题。

　　动力舱布置在车辆后部，一方面通过后部动力总成的重量平衡前部货叉满载时的前倾力矩，不需要额外增加过多配重即可实现额定载荷下的稳定性，另一方面动力舱的侧开式检修结构，可快速打开覆盖件完成动力单元、液压泵站、控制阀组的日常检修与保养，不需要拆解过多外围结构。车架主体采用箱型焊接结构，关键受力位置做了加强筋布置，液压管路沿车架内侧预留的走线槽布置，避免作业过程中货物剐蹭、地面凸起碰坏管路，操作位的布局符合常规工业车辆的人机工程，操纵杆、方向盘、踏板的位置匹配常规作业人员的操作范围，长时间作业不易产生疲劳。

　　从安装边界来看，该结构的整机长度控制在合理范围，不含货叉的车体长度适配标准集装箱装箱运输需求，货叉收回状态下的整机高度可通过常规工业厂房的标准门洞、电梯入口，不需要额外拆解即可完成跨车间、跨楼层的转场作业。液压系统的管路走向全部做了固定点设计，避免车辆行驶振动导致的管路磨损，起升油缸、倾斜油缸的铰接点都设置了润滑注油位，方便日常维保注油，延长铰接销轴的使用寿命。挡货架采用格栅式结构，既不会遮挡作业时的前方视线，也能阻挡货物向后滑落伤及操作人员，后部配重块与车架采用螺栓连接，后期如果需要调整载荷能力，可通过更换不同重量的配重块快速适配，不需要重新焊接改动车架主体结构。转向桥采用铰接式结构，后轮的转向角度可满足小半径转弯的需求，在货架密集的仓储区域内，不需要多次倒车调整即可完成货位对准，大幅提升存取货的作业效率。制动系统同时包含行车制动与驻车制动，驻车制动采用机械锁止结构，即使在有坡度的装卸货平台上停车作业，也不会出现溜车风险。
