等离子绘图仪工作台金属板嵌套烤架结构

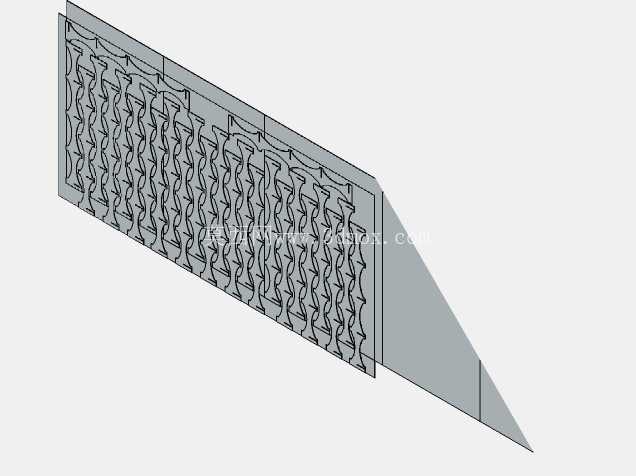

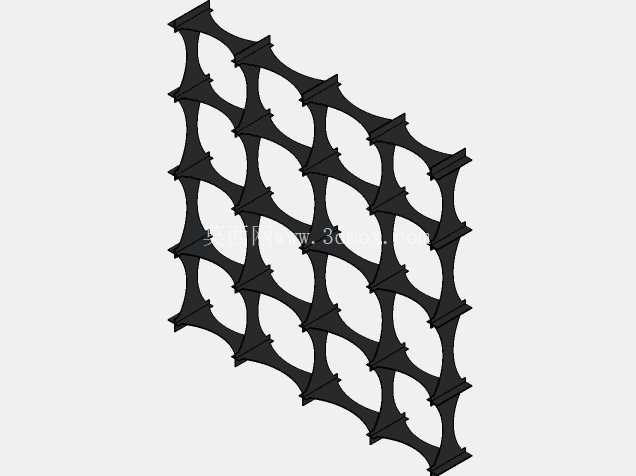

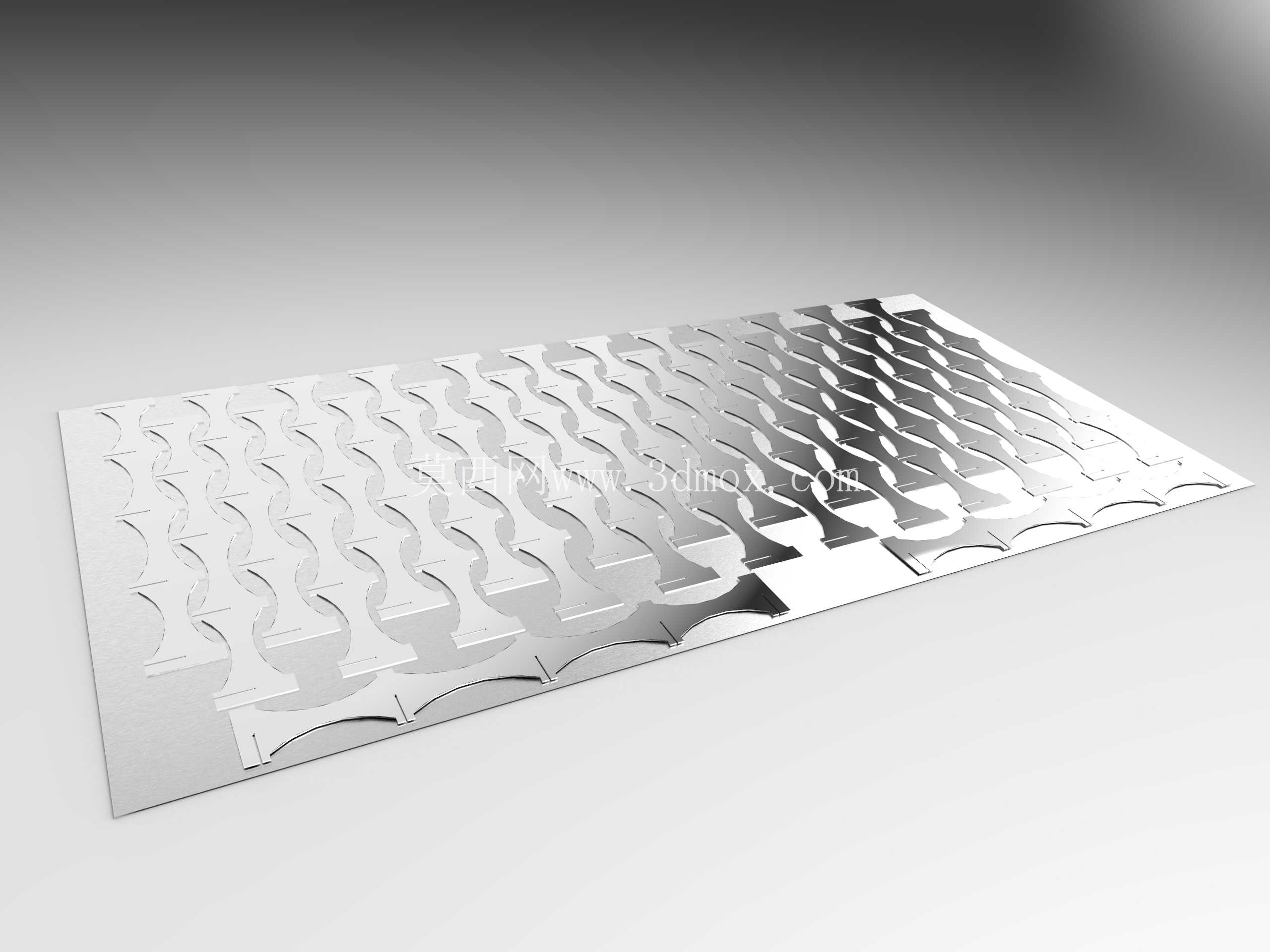

　　从实际安装适配的角度看，这套烤架结构专门匹配1000x2000mm规格的金属板嵌套安装需求，整体支撑阵列的排布密度经过反复校核，相邻支撑单元的间距控制在合理区间，既不会因为间距过大导致薄金属板放置时出现中部下挠变形，也不会因为间距过小增加不必要的材料成本，同时给切割熔渣预留了足够的下落空间，减少日常清理的工作量。设计过程中，首先考虑的是等离子作业环境的高温耐受需求，支撑单元的钣金折弯角度经过力学仿真验证，每个立板的折弯边都做了加强翻边处理，不需要额外焊接加强筋就能满足额定承载下的结构强度，避免长期受高温烘烤出现结构变形。在数控切割加工车间的日常作业场景里，等离子绘图仪承担着金属板材的图形绘制、切割路径预定位的核心功能，而工作台配套的烤架结构，是保障设备稳定承载待加工板材、规避切割过程中热量堆积损伤台面的关键组件。这套烤架采用阵列式排布的钣金支撑单元设计，每个支撑单元都做了顶部弧形收边处理，区别于传统直边支撑条的设计，弧形接触面能够减少与待加工金属板的硬接触面积，既可以避免板材表面被支撑棱边刮花，也能在等离子切割作业时，让切割产生的高温熔渣顺着支撑间隙下落，不会在支撑面堆积形成凸起，影响后续板材放置的平面度。

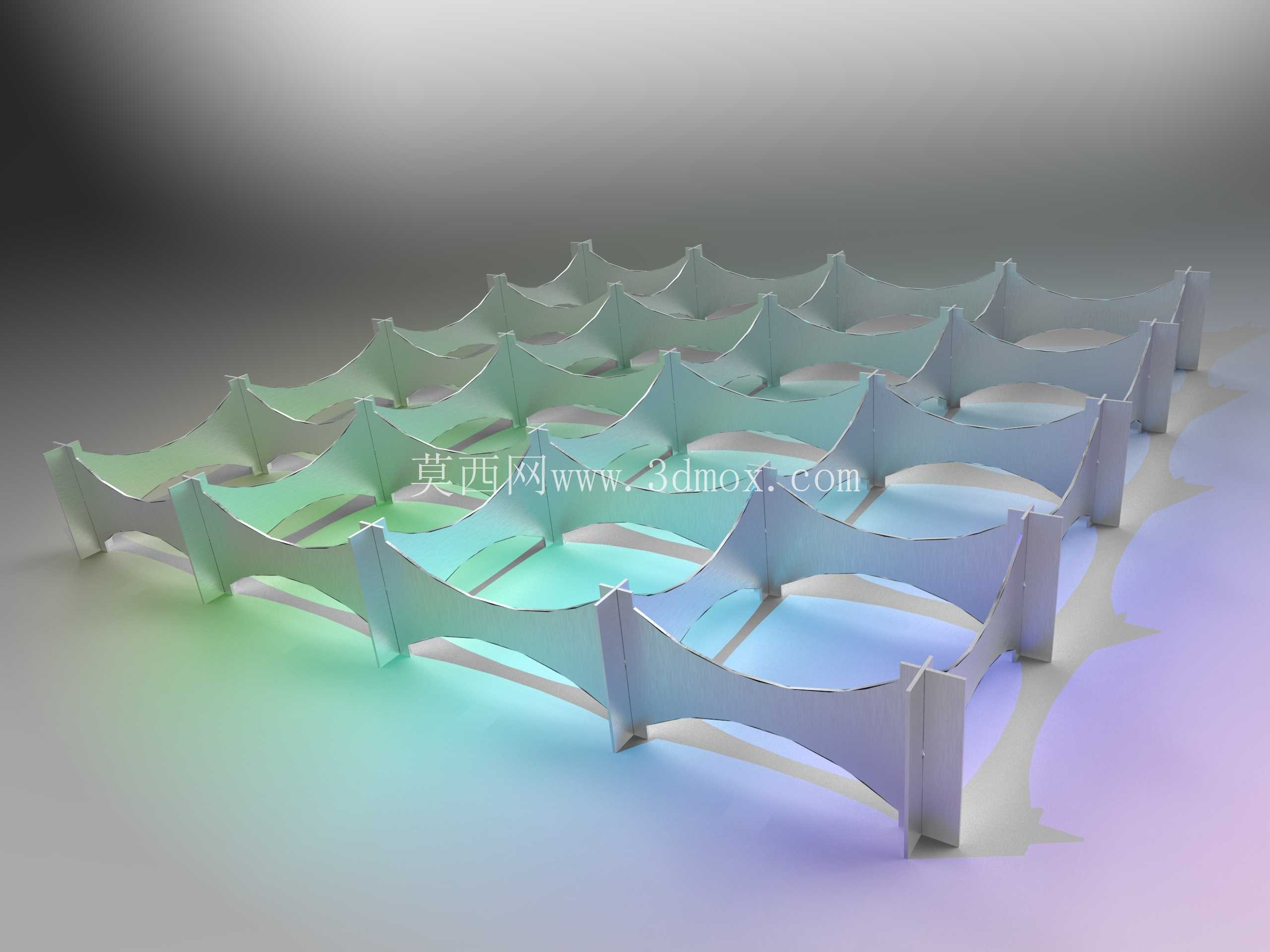

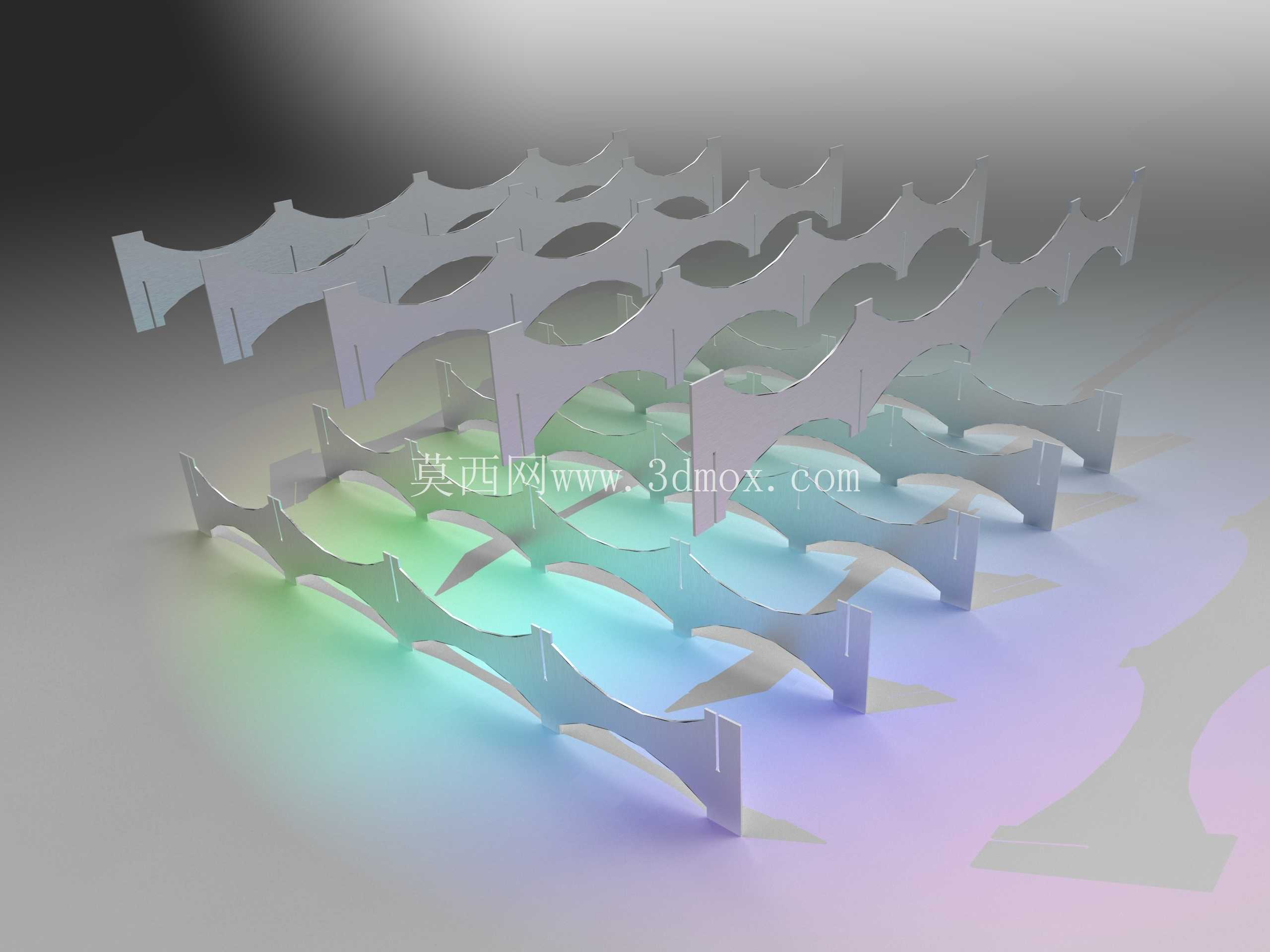

　　支撑单元之间采用插接式的拼接结构，不需要额外的紧固件就能完成整体组装，安装时只需要按照定位槽依次卡入对应位置，就能保证整个烤架平面的平面度误差控制在加工允许的范围内，后期如果有单个支撑单元被切割熔渣烧损，也可以单独拆卸更换，不需要整体更换整个工作台面支撑结构，大幅降低了设备的后期维护成本。在实际使用场景中，这套烤架结构除了承载待切割的金属板材，还能在切割作业完成后，作为临时的工件冷却架使用，阵列式的镂空结构能够让空气在工件下方形成自然对流，加快刚切割完成的高温工件的冷却速度，不需要额外配置冷却工位。

　　考虑到等离子切割过程中会产生大量的金属粉尘和熔渣，烤架的所有支撑棱边都做了钝角处理，没有尖锐的边角，能够减少操作人员在上下料过程中被划伤的风险，同时支撑单元的底部预留了排渣间隙，日常清理时只需要使用压缩空气从侧面吹扫，就能将堆积在缝隙里的熔渣和粉尘从底部排出，不需要逐格清理，大幅降低了日常维护的工作量。从安装边界来看，整套烤架的外围尺寸完全匹配等离子绘图仪工作台的内部安装槽位，安装时不需要对原有工作台进行额外的切割或改装，直接将组装完成的烤架整体放入工作台的支撑框架上即可，定位边的间隙控制在1mm以内，不会出现安装后移位的情况。

　　支撑单元的高度经过精准计算，安装完成后烤架的上平面与工作台的进料导轨面保持齐平，能够保证板材在进料过程中不会出现卡顿或刮蹭，保障板材进料的顺畅性。在结构强度校核阶段，针对常见的2-10mm厚度碳钢板、不锈钢板的放置需求，每个支撑单元的单点承载能力都做了过载测试，即使是较重的厚钢板局部压在单个支撑单元上，也不会出现支撑折弯变形的情况，完全满足日常等离子切割加工的承载需求。不同于传统的格栅式工作台支撑，这套烤架的弧形支撑面设计，还能减少板材在移动过程中的摩擦阻力，操作人员在台面上调整板材位置时，不需要使用太大的推力就能移动较重的板材，降低上下料的劳动强度。同时，弧形接触面的设计也减少了切割过程中支撑面与板材的粘连情况，传统直边支撑在切割时，高温熔渣容易将板材和支撑条焊接在一起，导致工件取下时需要额外敲击分离，而弧形接触面因为接触面积小，熔渣粘连的概率大幅降低，工件加工完成后可以直接从台面上取下，不需要额外的分离操作，提升了整体的加工效率。
