龙门式CNC X轴移动执行闸门结构

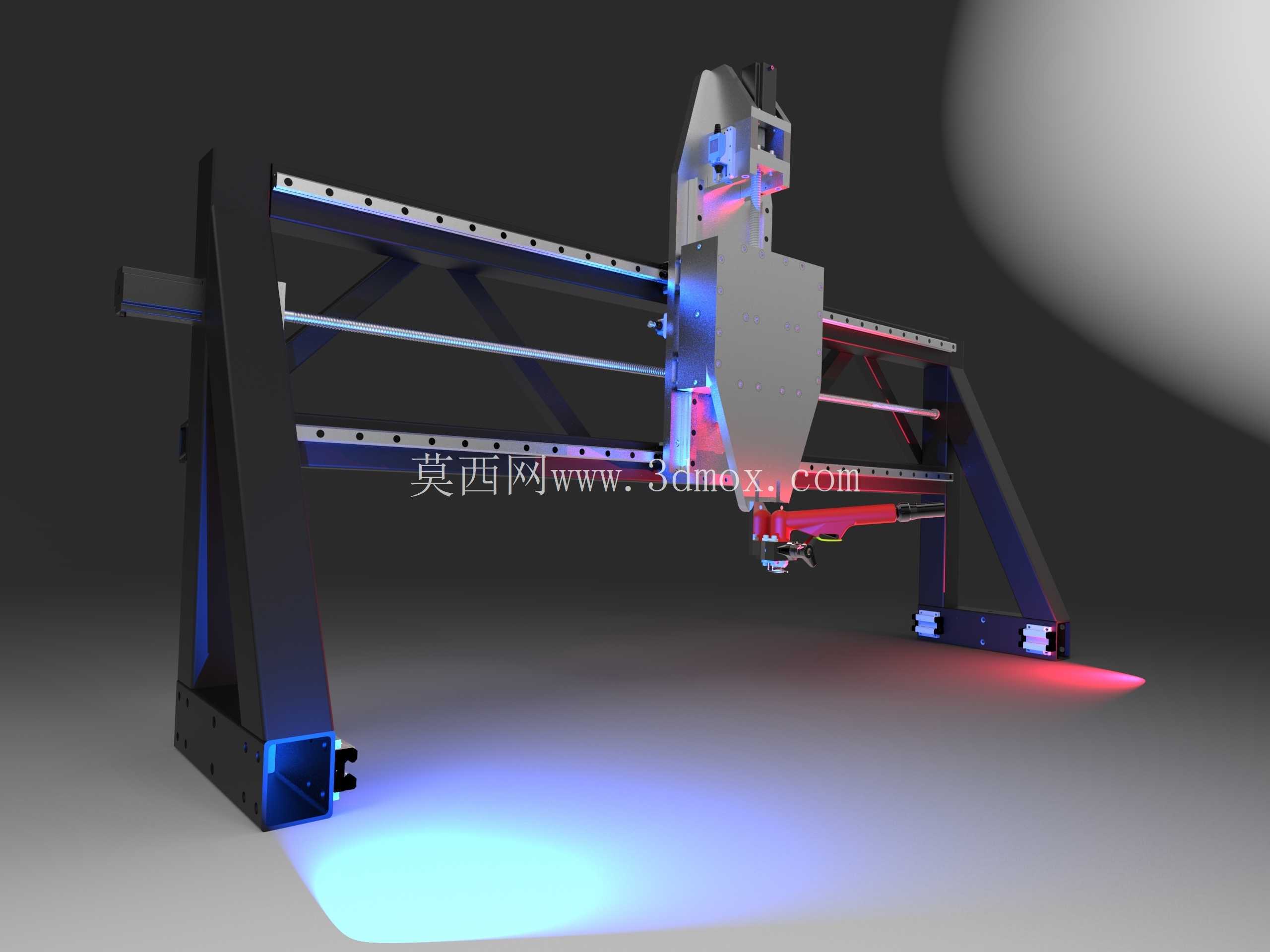

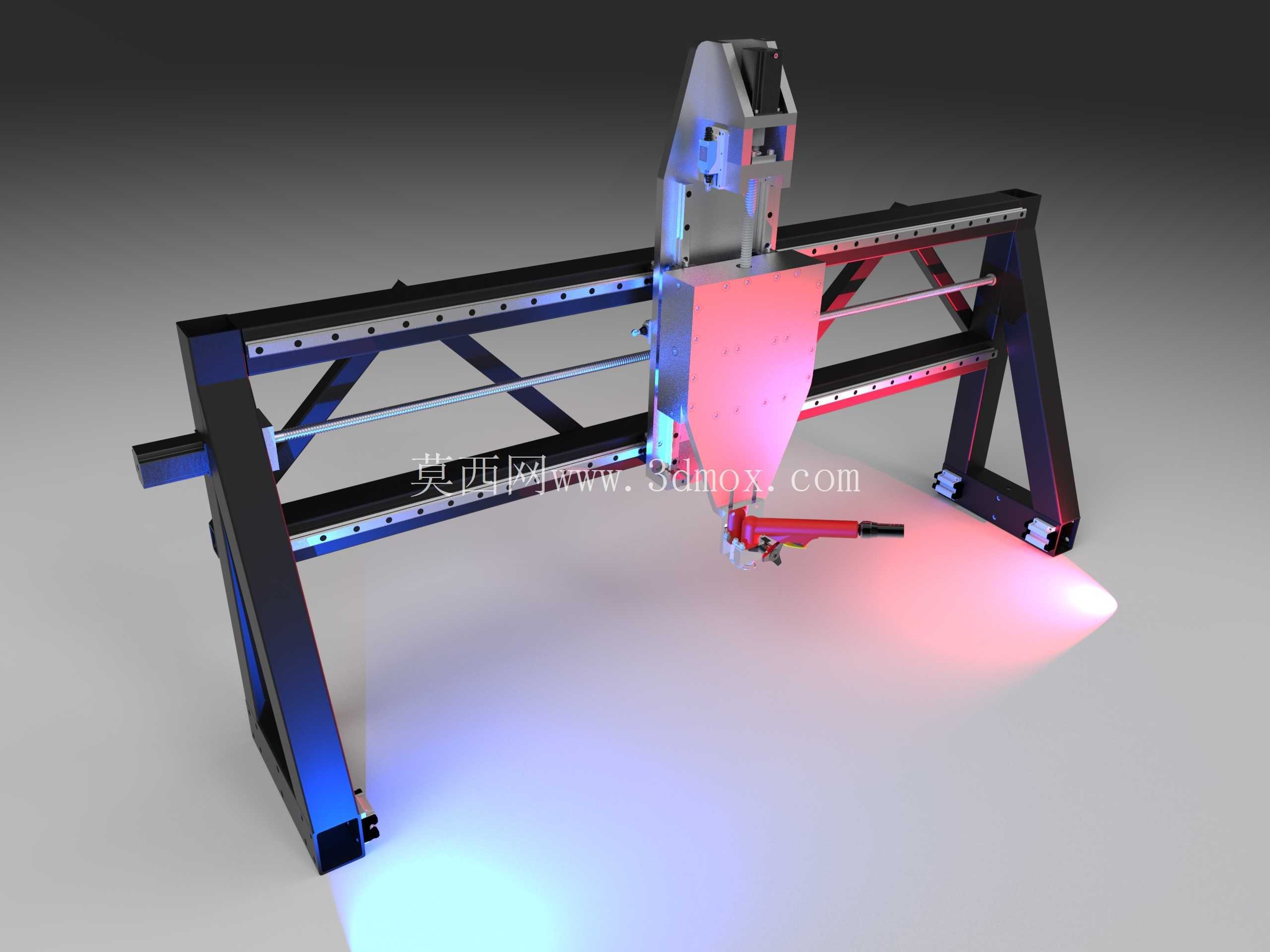

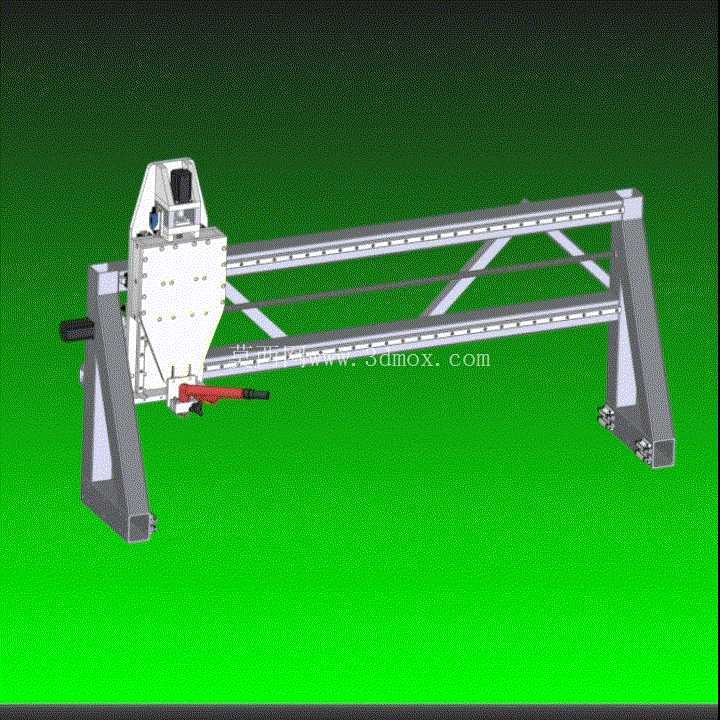

　　这套龙门跨距式X轴移动闸门结构，主要面向中小型数控加工、非金属板材裁切、轻型工件表面处理类设备的X向执行端改造与自制场景，尤其适配个人DIY数控设备、小型加工工坊的定制化设备搭建需求，可直接作为X轴方向的移动承载与作业执行载体，替代传统悬臂式X轴结构刚性不足、高速移动抖动的问题。从实际使用场景来看，该结构可搭载等离子割炬、激光头、绘图笔、轻型铣削主轴等不同作业终端，完成金属薄板切割、广告板材雕刻、PCB板铣制、大幅面图案绘制等作业，X轴的长行程设计能够覆盖1.2m*2.4m标准板材的全幅面加工范围，无需二次装夹移位即可完成整板作业，大幅降低薄板类工件多次装夹带来的对位误差。结构设计上采用双侧立柱支撑的龙门横梁架构，横梁主体采用矩形钢型材焊接后做时效处理，导轨安装面经过铣削精加工，保证两根平行直线导轨的安装平面度控制在0.05mm/m以内，避免X轴移动过程中出现卡滞、爬行问题。X轴传动采用步进电机配合同步带轮的传动方案，相比丝杠传动具备更长的行程适配能力，同时高速移动时的噪音更低，维护成本更小，适合长行程轻负载的作业场景；移动滑座采用一体化铸铝结构，既保证了搭载作业终端的安装刚性，又控制了移动部分的整体重量，降低步进电机的负载扭矩需求，提升高速移动时的响应速度。

　　闸门式的执行端安装板采用下沉式设计，作业终端的安装位置低于横梁导轨面，能够缩短作业端到导轨支撑面的力臂长度，减少加工过程中执行端的颤振量，提升加工精度。安装边界方面，双侧立柱的底部预留了与设备底架连接的安装孔位，孔位采用长圆孔设计，允许安装时调整两侧立柱的平行度，补偿底架的焊接加工误差；横梁与立柱的连接面设置了定位销孔，组装时可通过定位销快速保证横梁与Y轴移动方向的垂直度，降低现场组装的调试难度。X轴的两端设置了硬限位挡块与缓冲胶垫，能够在软限位失效的情况下阻挡滑座超程脱出，避免设备撞机损坏；滑座上预留了通用的执行端安装孔阵列，孔位间距符合主流轻型作业终端的安装标准，无需额外制作转接板即可完成不同作业头的快速更换。

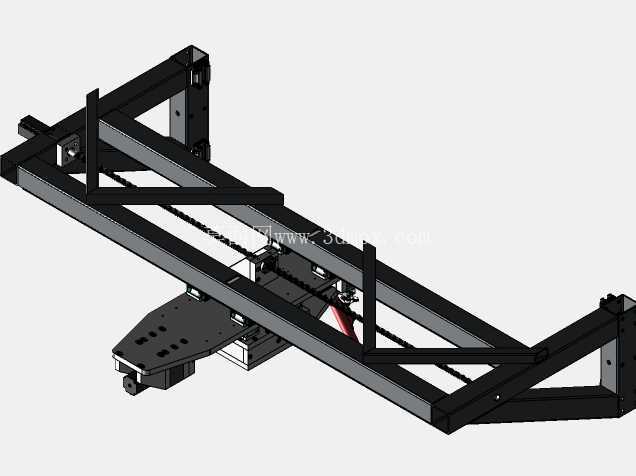

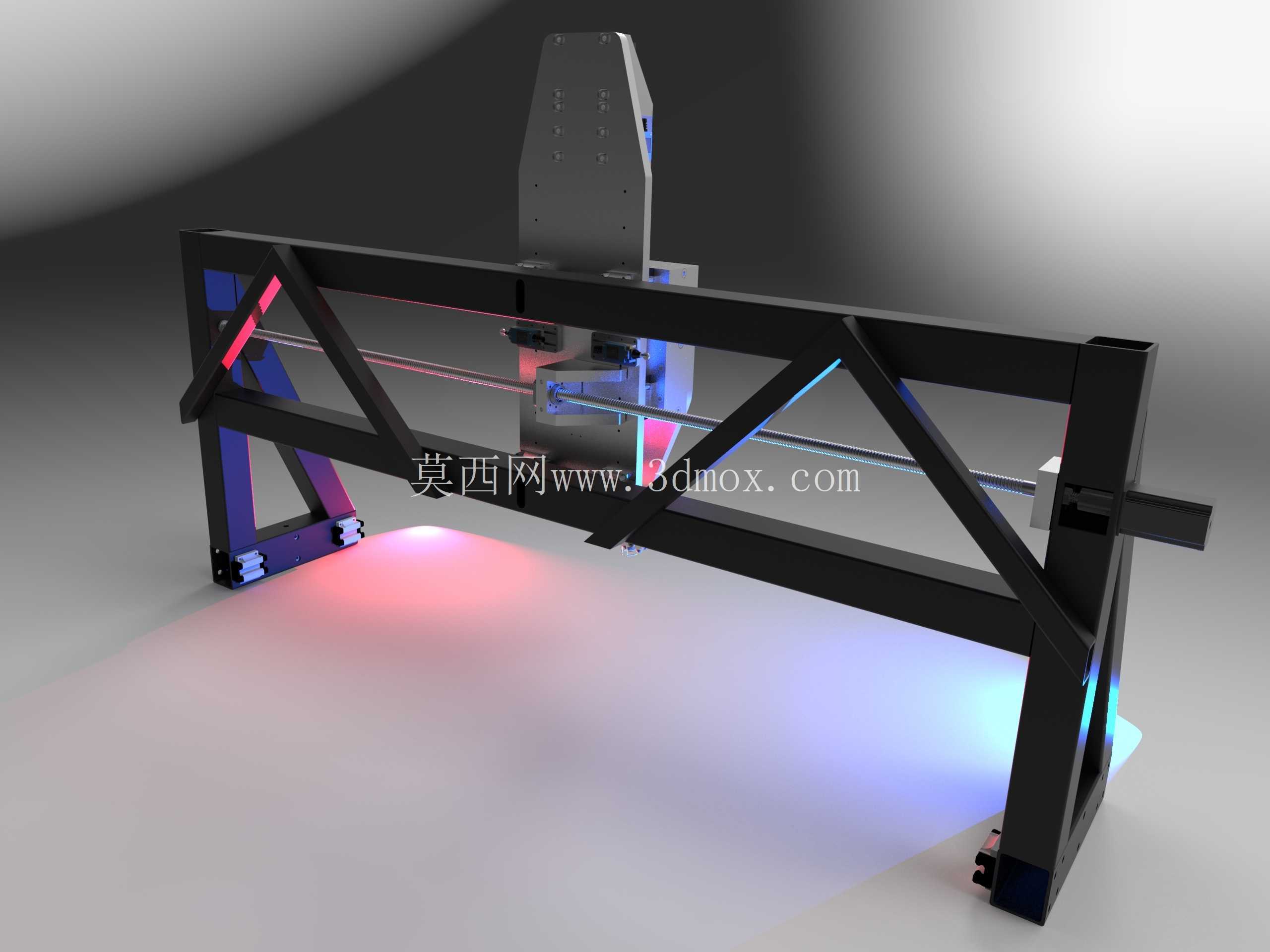

　　走线部分采用拖链内置的布线方案，所有电机线、传感器线、作业终端的管线都收纳在横梁侧面的拖链内，随滑座移动时不会出现管线拉扯、缠绕的问题，拖链的弯曲半径经过匹配设计，不会对内部管线造成过度弯折，延长线缆使用寿命。整体结构的刚性调校上，横梁背部设置了斜向加强筋结构，在不显著增加横梁重量的前提下提升横梁的抗弯曲变形能力，当滑座移动到横梁中间位置时，横梁的下挠量控制在0.1mm以内，能够满足轻型加工的精度要求。两侧立柱内部预留了电气元件的安装空间，可将步进电机驱动器、限位开关接线端子等元件集成在立柱内部，减少设备外部的走线裸露，提升设备整体的整洁度与安全性。

　　这套结构在设计时充分考虑了自制设备的加工能力限制，所有需要精加工的安装面都集中在横梁与滑座部分，其余结构件可采用标准型材切割焊接制作，无需复杂的五轴加工设备即可完成整套结构的制作，降低个人开发者与小型工坊的设备搭建门槛。实际运行过程中，X轴的移动速度可根据搭载的作业终端类型调整，搭载绘图笔时最高移动速度可达12m/min，搭载等离子割炬时切割移动速度可稳定在0-6m/min范围内，速度波动量控制在5%以内，保证切割面的光滑度与绘图线条的均匀性。滑座上还预留了原点开关、限位开关的安装位，可配套接入数控系统实现自动回原点、软限位保护等功能，满足数控设备的基础自动化运行需求。
