串联式多管旋风除尘分离装置结构设计

项目分类:除尘设备 发布时间:2026-07-14 ID:1198332
  • 串联式多管旋风除尘分离装置结构设计
  • 串联式多管旋风除尘分离装置结构设计

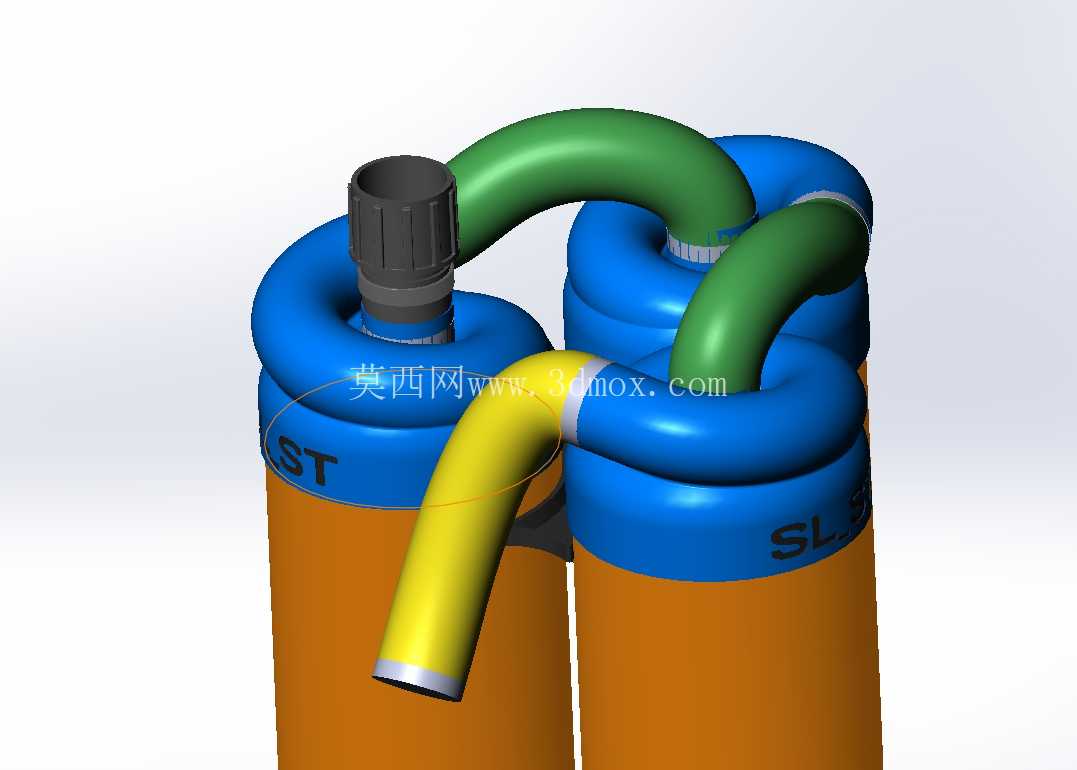

  这套串联旋风分离结构,主要面向木工打磨工位、小型金属切削加工点位、粉体分装作业区这类产尘分散、单点位风量不大但粉尘分散度高的作业场景,区别于大型集中式除尘系统的长管道布设、高风压损耗问题,该结构可直接就近布置在产尘点侧方,缩短含尘气流的输送路径,减少大颗粒粉尘在管道内沉降堵管的概率。从结构功能逻辑来看,装置采用三个旋风筒体并联+气流管路串联的组合构型,含尘气流从黄色侧向进气管进入首个旋风分离腔后,沿筒体内壁做高速旋转运动,依靠离心力将粒径10μm以上的粗颗粒粉尘甩向筒壁,沿壁面滑落至下部集尘段,经过初次分离的气流并未直接排出,而是通过顶部绿色弯管导入相邻的第二个旋风筒体进行二次离心分离,再经第二道弯管导入第三个筒体完成三级精分离,最终排出的气流含尘浓度可满足作业岗位的呼吸防护要求,避免粗颗粒粉尘直接进入后端精滤单元造成滤材快速损耗。

  设计过程中优先考虑了现场安装的边界适配性,三个筒体采用紧凑式并排布局,筒体间的连接弯管采用大曲率圆弧过渡,避免直角弯头造成的局部风压损失,弯管与筒体顶部的连接位置做了切向导入处理,保证进入下级筒体的气流仍能保持稳定的旋转流场,不会出现气流对冲导致分离效率骤降的问题。进气管采用侧下方向切入筒体的设计,切入角度匹配筒体直径做了15度下倾处理,让进入筒体的含尘气流直接沿筒壁形成向下的外旋流,避免气流直接冲击筒体中心的排气芯管造成短路流,减少未分离的细粉尘直接随内旋流排出的情况。

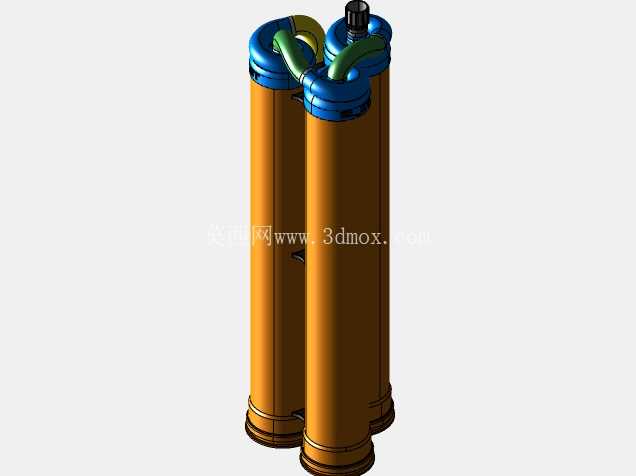

  筒体下部的橙色段为集尘仓,与上部蓝色分离段采用可拆卸式连接结构,方便日常停机时清理积存的粉尘,连接位置做了台阶式密封面,可搭配橡胶密封圈实现负压状态下的密封,避免外部空气漏入打乱筒体内的流场稳定性。顶部的黑色接口为排气端,可直接对接小型离心风机或者后端的精滤滤芯,接口采用标准的快插式结构,适配常规的工业通风软管尺寸,无需额外加工转接头即可完成现场配装。从安装尺寸边界来看,整套装置的横向占用宽度控制在三个筒体直径叠加加管路间隙的范围内,竖向高度满足旋风分离的流场长度要求,即筒体有效分离段长度不小于筒体直径的2.5倍,保证气流在筒体内有足够的旋转停留时间,让不同粒径的粉尘有充足时间被离心力甩至筒壁。

  管路设计时特意将不同功能的管路做了颜色区分,黄色为进气端、绿色为级间连接端、黑色为排气端,方便现场安装时快速识别接口,避免接反管路导致设备失效。在实际使用场景中,该结构可单独作为小型工位的除尘终端使用,也可多个模块组合后对接集中除尘系统,作为前置粗分离单元降低后端滤筒的过滤负荷,尤其适合木工DIY作业、小型五金打磨、3D打印后处理粉尘收集这类非连续产尘的作业场景,相比单筒旋风分离器,三级串联的结构对5-10μm粒径的粉尘分离效率有明显提升,同时不需要过高的风机风压就能维持稳定的分离效果,整体运行能耗更低。结构建模过程中对所有管路的连接位置做了圆角过渡处理,避免应力集中,同时筒壁厚度按照常规塑料滚塑或者钣金焊接的工艺要求设置,既保证结构强度,又不会过度增加设备自重,下部集尘段的壁厚略高于上部分离段,可承受粉尘积存带来的额外载荷,长期使用不会出现筒体变形的问题。
