工业粉尘收集过滤系统三维结构设计

　　这套过滤装置主要面向工业生产环节的含尘废气处理场景，在金属打磨、粉体投料、建材切割、粮食加工这类会持续产生悬浮粉尘的工位上，能通过管道负压将含尘气流抽入设备腔体，完成气固分离后将达标气体排出，避免粉尘扩散到车间环境影响作业人员健康，同时也能减少粉尘堆积带来的设备磨损、消防隐患等问题。

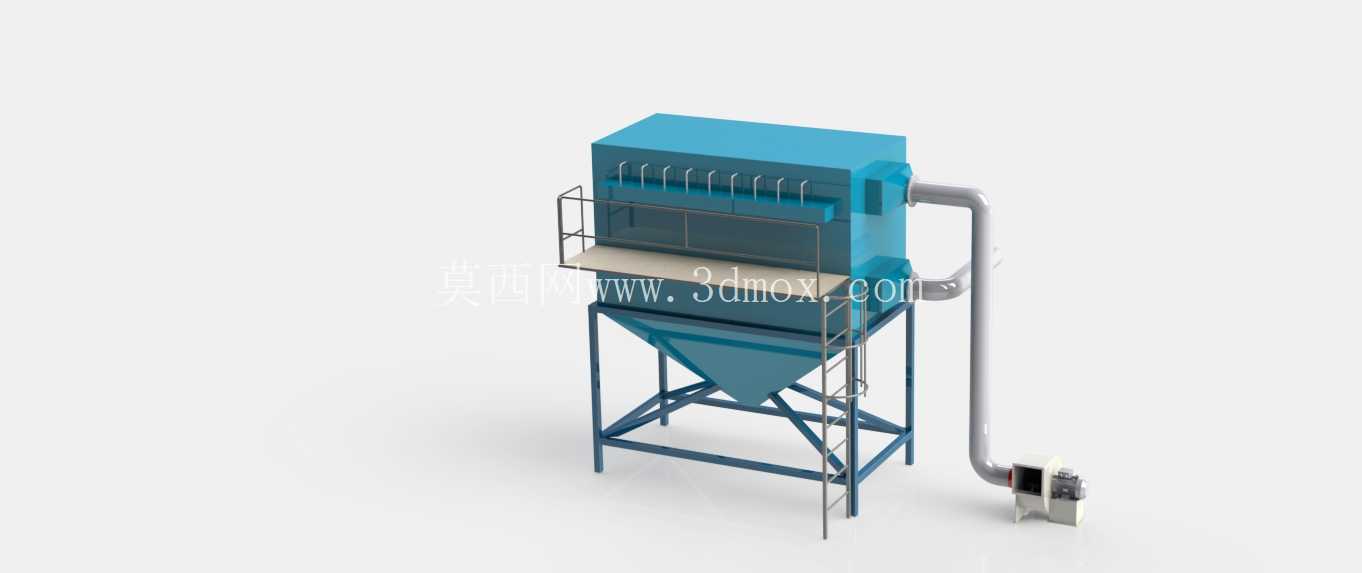

　　从结构设计来看，设备采用上箱体、中箱体、灰斗三段式的经典布局，上箱体内部预留了滤袋安装的花板空间，顶部设置的检修门可以方便后期更换滤材，侧面的出风口对接引风管道，将过滤后的洁净气体引出；中箱体是含尘气流的主要沉降区域，进气口设置在箱体侧下方，气流进入后会先通过导流结构降低流速，让大颗粒粉尘在重力作用下直接落入下方灰斗，减少滤袋的直接冲刷负荷，延长滤材使用寿命；下方的锥形灰斗带有一定的倾斜角度，能保证收集到的粉尘顺利下滑到卸灰口，不会在斗壁积料搭桥，灰斗侧面配置的爬梯和检修平台，能满足日常巡检、清灰操作的人员站位需求，爬梯的踏步间距、护栏高度都符合工业设备安全设计规范，避免作业时发生坠落风险。

　　设备配套的支架采用型钢焊接结构，四根主立柱搭配横向、斜向的支撑肋，能承受满灰状态下的整体载荷，支架底部预留了地脚螺栓安装孔，可以直接固定在混凝土设备基础上，安装时需要保证设备整体的水平度，避免灰斗倾斜导致排灰不畅。侧面连接的管道采用弯头过渡，减少风阻损失，管道末端对接的引风单元带有控制箱体，可以根据实际工况调整引风风量，匹配不同工位的粉尘产生量。在建模过程中，所有结构件的连接位置都预留了螺栓安装的法兰边，滤袋的排布间距考虑了清灰时的气流空间，不会出现滤袋之间相互摩擦的问题，设备的整体外形尺寸适配常规工业厂房的层高要求，侧面的检修空间预留了足够的操作距离，不需要额外拆除周边结构就能完成滤袋更换、灰斗清灰等日常维护工作。

　　这类过滤设备的选型需要结合处理风量、粉尘特性来调整滤袋数量、过滤面积，这套模型的结构可以根据实际需求灵活调整箱体长度、灰斗锥角，适配不同的处理量要求，比如在小型焊接工位可以缩小箱体尺寸减少占地，在大型粉体加工车间则可以加长箱体增加滤袋数量提升处理能力。设备的外表面采用模块化钢板拼接设计，所有拼接位置都预留了密封胶条的安装槽，避免运行时出现漏风问题，保证负压收集的效果，减少无组织粉尘排放。
