适配Nema23步进电机的1:9减速齿轮箱结构

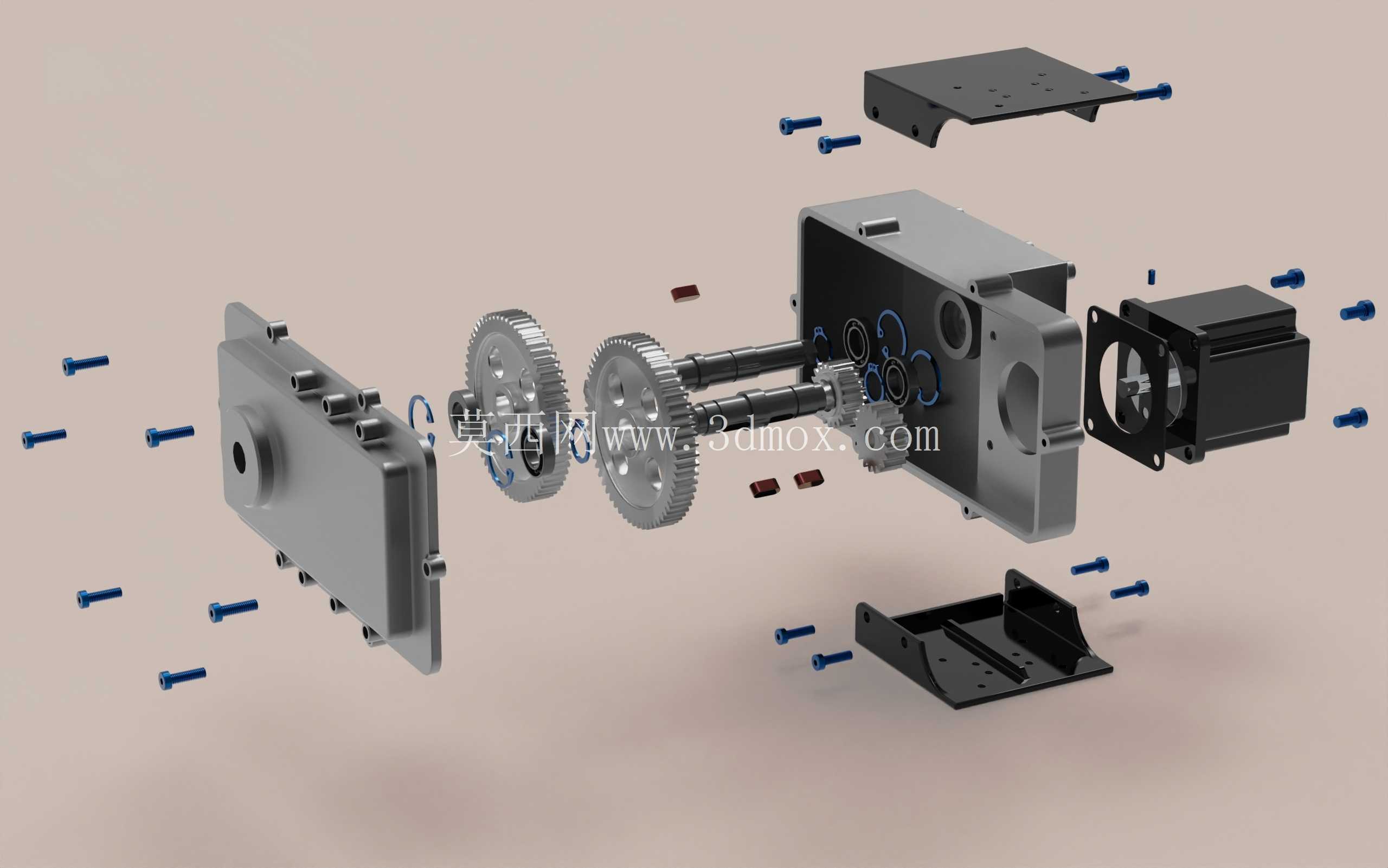

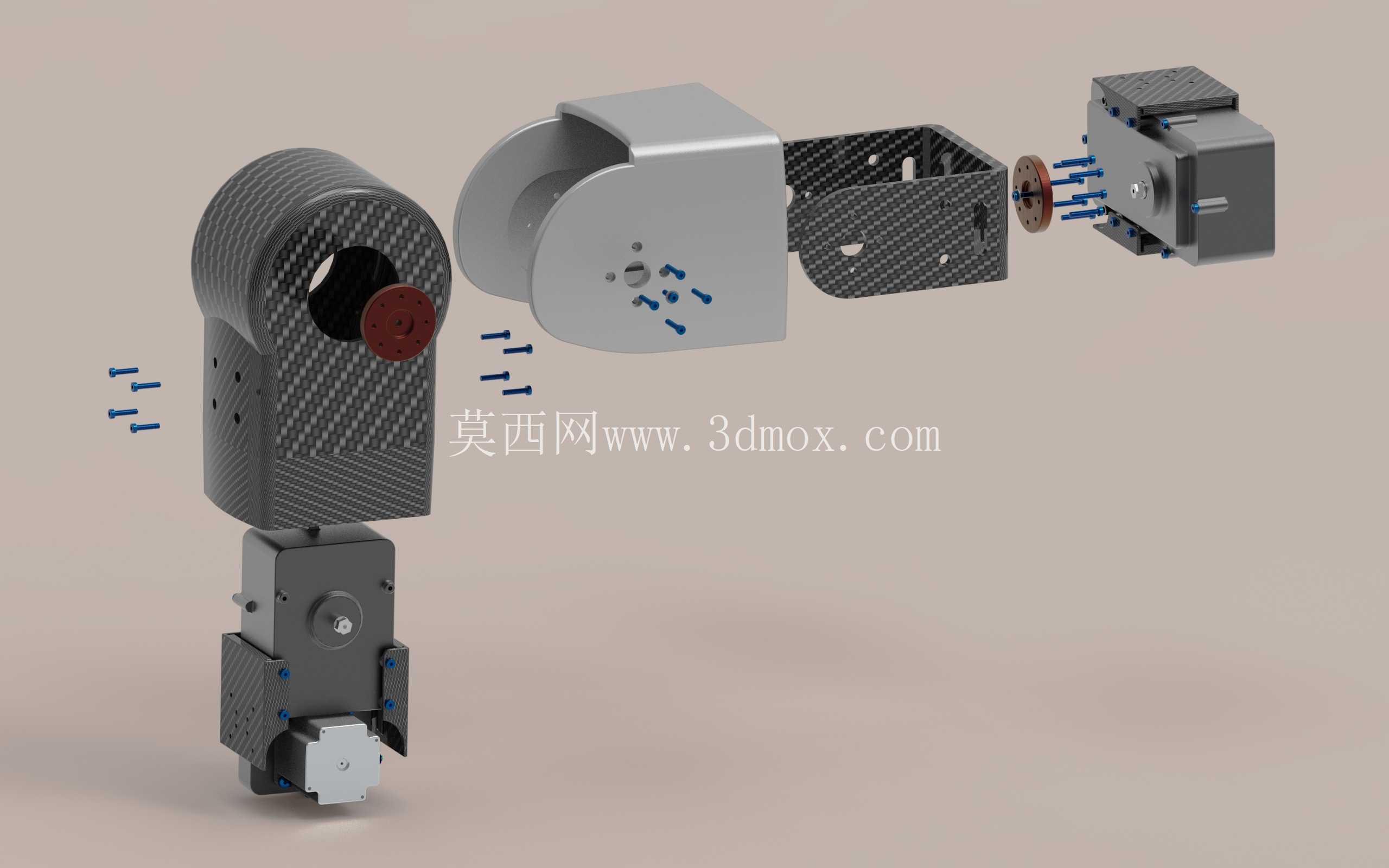

　　在小型自动化设备的传动链路搭建中，步进电机直连负载往往面临扭矩不足、惯量匹配失衡的问题，这款适配Nema23规格步进电机的齿轮减速箱，正是针对这类场景开发的传动部件，核心减速比设定为1:9，可在不更换大规格电机的前提下，将输出端扭矩提升至电机额定输出的9倍左右，同时将负载端的转动惯量折算到电机端后缩小至原有的1/81，大幅提升步进电机在中低速负载工况下的运行稳定性，避免丢步、共振等常见问题。从结构设计来看，这款减速箱采用分体式壳体布局，爆炸视图中可以清晰看到壳体分为电机连接段、齿轮容纳段、输出端连接段三个部分，各段之间通过定位销与螺栓完成精准拼接，既方便生产阶段的齿轮装配与间隙调整，也便于后期运维时的拆解检查。

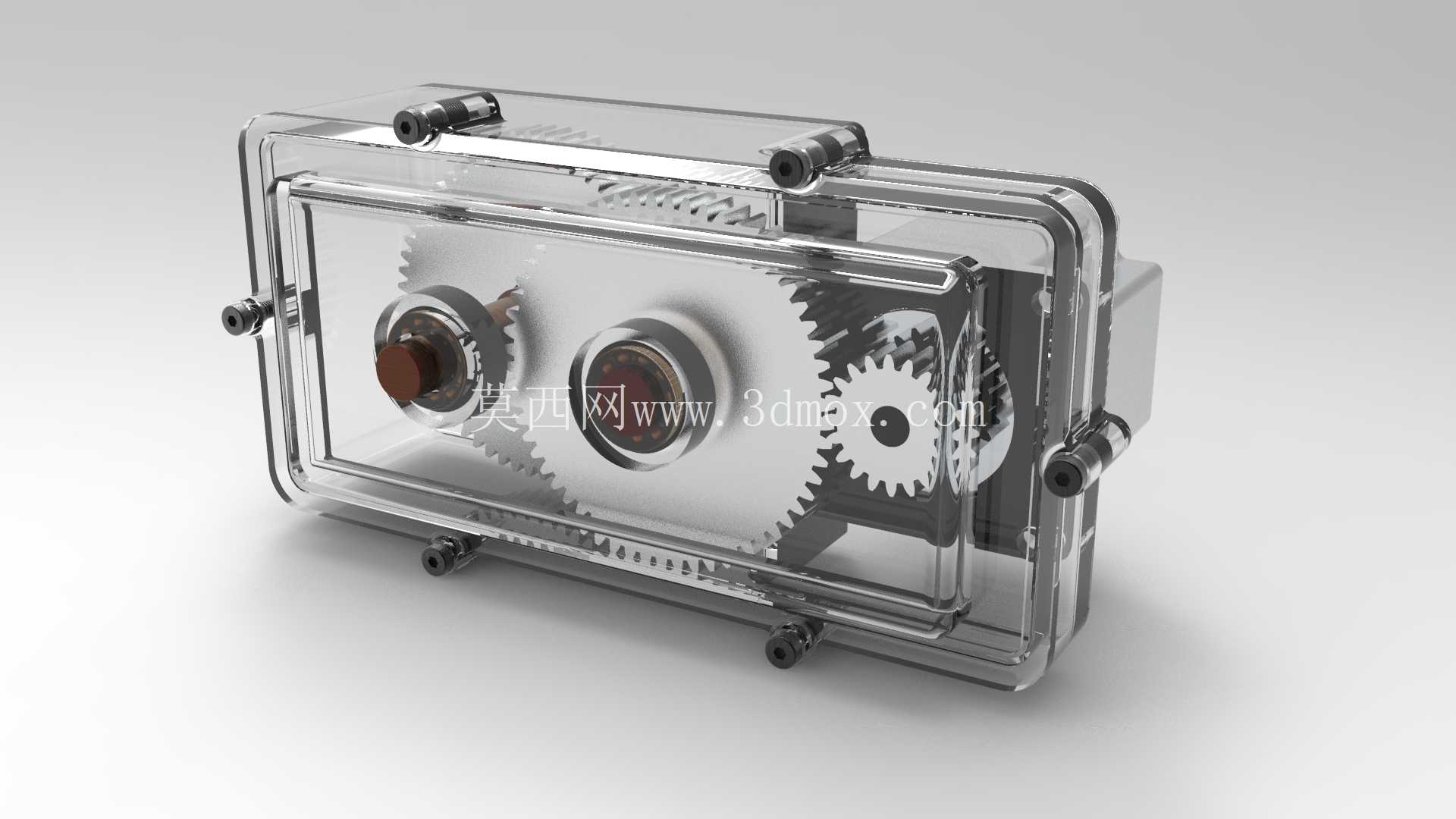

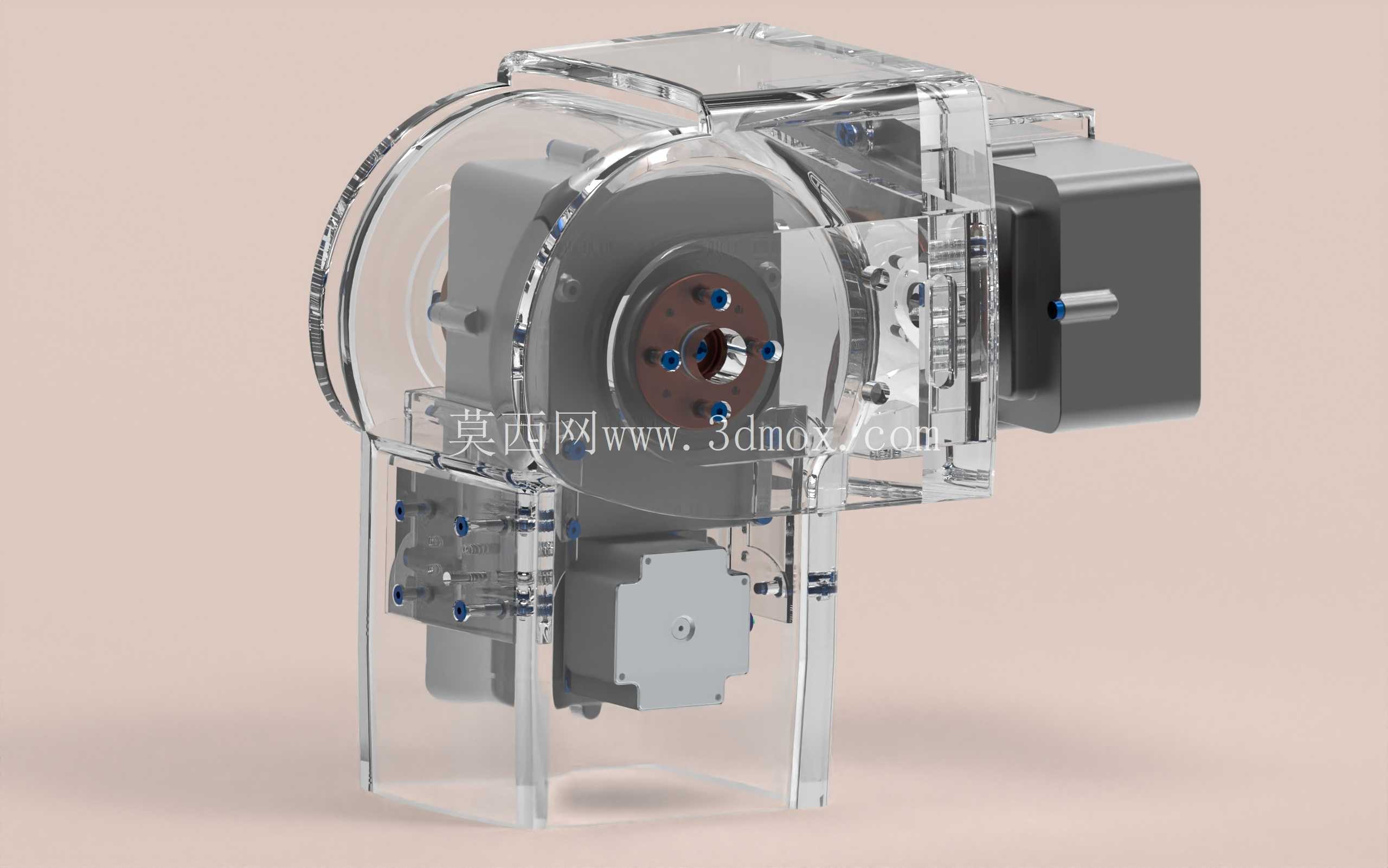

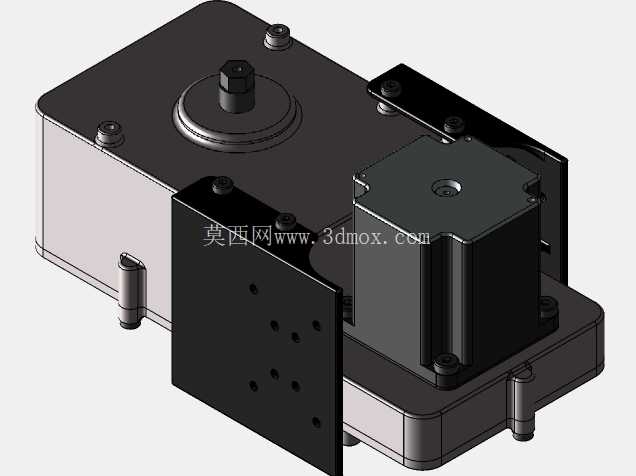

　　齿轮组采用平行轴直齿传动布局，相比行星减速结构，直齿平行轴的加工难度更低，传动回差控制更易实现，同时传动效率可维持在95%以上，适合对成本控制有要求、对传动精度要求中等的通用自动化场景。安装边界方面，输入端完全匹配Nema23步进电机的标准安装孔位，止口尺寸与电机输出轴径完全对应，无需额外制作转接法兰即可直接完成与57系列步进电机的对接，可大幅缩短设备开发阶段的机械适配周期。输出端预留了标准的轴连接接口与安装孔位，可直接连接同步轮、联轴器、负载转盘等常见执行部件，适配小型传送带驱动、3D打印设备Z轴传动、小型数控工作台进给、桌面级机械臂关节驱动等多种应用场景。设计过程中针对壳体的受力分布做了针对性优化，在齿轮啮合的受力支撑位置做了局部加厚处理，同时在非受力区域开设了轻量化槽位，既保证壳体在额定负载下的结构刚性，避免齿轮啮合时因壳体变形导致的偏磨、噪音增大问题，也尽可能控制了减速箱整体的重量，适配桌面级设备对部件重量的限制。齿轮的轴系支撑采用双轴承布局，输入轴与输出轴均通过两个深沟球轴承完成径向与轴向定位，可承受一定的径向负载与轴向窜动力，满足带轮、链轮等存在径向力的负载连接需求。

　　在实际选型应用中，需要注意这款减速箱的输入转速上限，受直齿齿轮的线速度限制，建议输入转速控制在3000rpm以内，避免高速运转下齿轮噪音过大、磨损加快的问题；同时在安装时需要注意齿轮啮合间隙的调整，通过壳体拼接面的密封垫厚度微调齿轮中心距，将齿侧间隙控制在合理范围内，既避免间隙过大导致的传动回差超标，也防止间隙过小导致的运转卡滞、润滑脂失效加快。从结构细节来看，壳体上预留了润滑脂加注的工艺孔，装配完成后可通过工艺孔注入适量润滑脂，实现齿轮与轴承的长效润滑，无需频繁拆解维护。各连接面均设计了密封槽，可加装密封胶条防止润滑脂泄漏，同时避免外界粉尘、碎屑进入齿轮腔内部，适配车间多尘的工作环境。

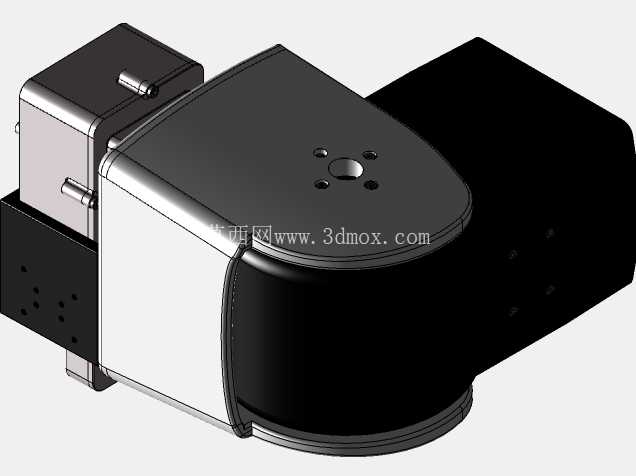

　　这款减速箱的整体外形紧凑，安装后不会过多占用设备内部空间，可直接嵌入小型设备的机架内部，不需要额外预留过大的安装位置，对于空间受限的桌面级自动化设备、小型专用工装的传动改造十分友好。在传动精度方面，1:9的减速比可将步进电机的步距角相应缩小，配合细分驱动可实现更精细的进给分辨率，满足小型雕刻机、点胶设备等对进给精度有一定要求的设备使用需求。相比同规格的行星减速箱，这款平行轴结构的减速箱成本更低，装配难度更小，适合批量设备的配套使用，同时结构简单可靠，故障点少，可降低设备后期的维护成本。
