两级同轴斜齿轮减速装置结构设计

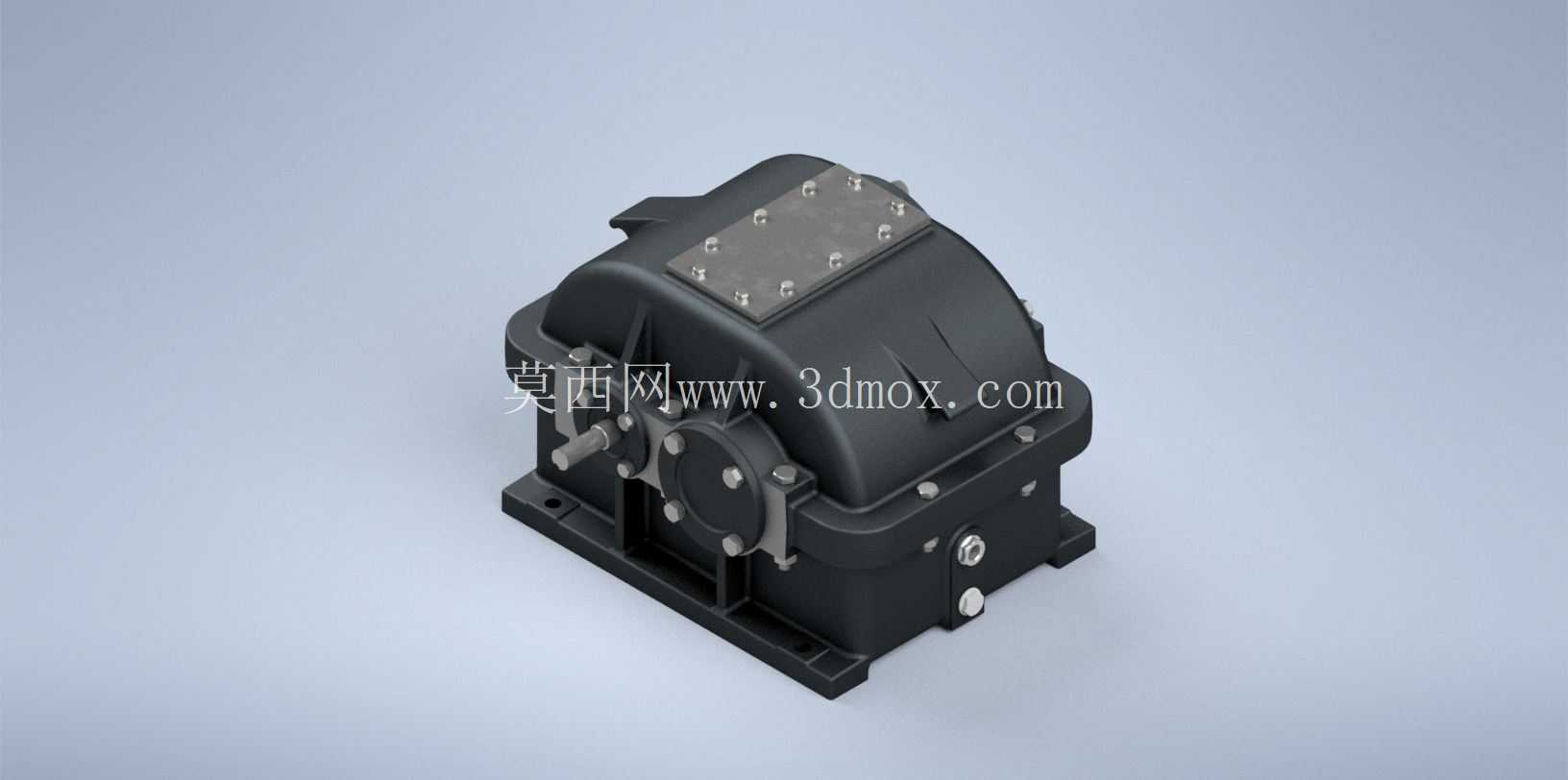

　　在工业传动系统的布局中，同轴式两级减速装置是动力匹配环节极为常用的核心部件，这类结构常被布置在原动机与工作机之间，用来抵消原动机高输出转速与工作端低作业转速之间的转速差，同时按照传动比放大输出扭矩，满足不同负载工况的动力输入要求。这款两级同轴斜齿轮减速结构，采用两级斜齿圆柱齿轮啮合的传动方案，输入轴与输出轴保持同轴线布置，能在紧凑的安装空间内实现总传动比30的动力传递，适配中心距125毫米的安装边界，在输送线驱动、小型搅拌设备、轻工机械传动、自动化生产线动力单元等场景中都能见到这类结构的应用。

　　从结构设计逻辑来看，两级同轴布置的优势在于箱体的径向尺寸更为紧凑，输入输出端位于同一轴线上，在设备整体布局时不需要额外调整传动轴的对位关系，能减少整机传动链的空间占用。斜齿轮的啮合形式相比直齿轮，啮合过程是逐步进入与脱离的，传动过程中冲击载荷更小，运行噪音更低，同时重合度更大，单齿承受的载荷相对更低，能提升齿轮副的使用寿命，适合中低速、中等负载的连续运转工况。箱体采用铸造结构设计，这种结构的刚性更好，在齿轮啮合产生的径向力与轴向力作用下，箱体的形变量更小，能保证齿轮轴系的支撑精度，避免因箱体变形导致齿轮啮合错位、偏磨等问题。箱体上部设置了可拆卸的箱盖，通过螺栓与下部箱体紧固连接，方便装配阶段对内部齿轮、轴、轴承等部件进行安装调整，后期维护时也可以直接打开箱盖检查内部零件的磨损情况，不需要将整个减速箱从设备基座上拆解下来。箱体侧面与端盖位置设置了多处密封结构与紧固螺栓，能防止箱体内的润滑油泄漏，同时阻挡外部的粉尘、水汽进入箱体内部，破坏润滑油膜、加剧零件磨损。输入轴与输出轴从箱体对应位置伸出，轴端的密封结构采用接触式密封设计，适配油浴润滑的工况，保证长期运转下的密封可靠性。

　　箱体底部设置了一体化的安装基座，基座上预留了安装螺栓孔，安装时可以通过螺栓将减速箱直接固定在设备的安装机架上，基座的平面加工精度能保证箱体安装后的水平度，避免轴系因安装倾斜产生附加载荷。在设计这类减速结构时，首先需要根据传递的功率、输入转速、目标输出转速确定总传动比，再按照等强度原则、最小外形尺寸原则分配两级齿轮的传动比，避免单级传动比过大导致齿轮径向尺寸失控，同时要保证两级齿轮的润滑条件相近，避免高速级齿轮线速度过高导致搅油损失过大。轴系设计时需要考虑斜齿轮啮合产生的轴向力，选择能承受径向与轴向复合载荷的轴承，同时合理确定轴承的跨距，保证轴的刚度满足要求，避免轴的挠曲变形过大影响齿轮啮合精度。

　　箱体的壁厚设计需要结合铸造工艺要求，保证铸造时金属液的流动性，同时满足结构刚性要求，箱体上的加强筋布置要对应轴承座的受力位置，将齿轮啮合产生的载荷传递到安装基座，减少箱体局部的应力集中。从安装边界来看，这款减速装置的同轴结构让动力输入与输出在同一直线上，在设备布局时可以直接串联在传动链中，不需要额外加装换向传动部件，能简化整机的传动结构，减少传动环节的功率损耗。在实际选型应用时，需要匹配对应功率的原动机，核对输入轴、输出轴的轴径与键槽尺寸，保证与联轴器、传动轮的连接可靠，同时根据运转工况选择合适粘度的齿轮润滑油，定期检查油位与油质，保证齿轮与轴承的润滑充分。这类铸造箱体的减速结构相比焊接箱体，减震性能更好，在连续运转的工况下能降低整机的振动与噪音，适合固定安装的工业设备使用。在三维建模过程中，需要重点保证齿轮参数的准确性，包括模数、齿数、螺旋角、变位系数等，确保齿轮啮合时没有干涉，同时要核对轴承安装位的尺寸公差、轴肩高度，保证轴承的定位可靠，箱体与箱盖的结合面、密封槽的尺寸要准确，避免装配时出现间隙导致漏油。安装基座的螺栓孔位置要与通用安装尺寸匹配，方便用户直接替换同规格的减速装置，减少设备改造的工作量。
