挖掘机属具液压破碎剪结构设计

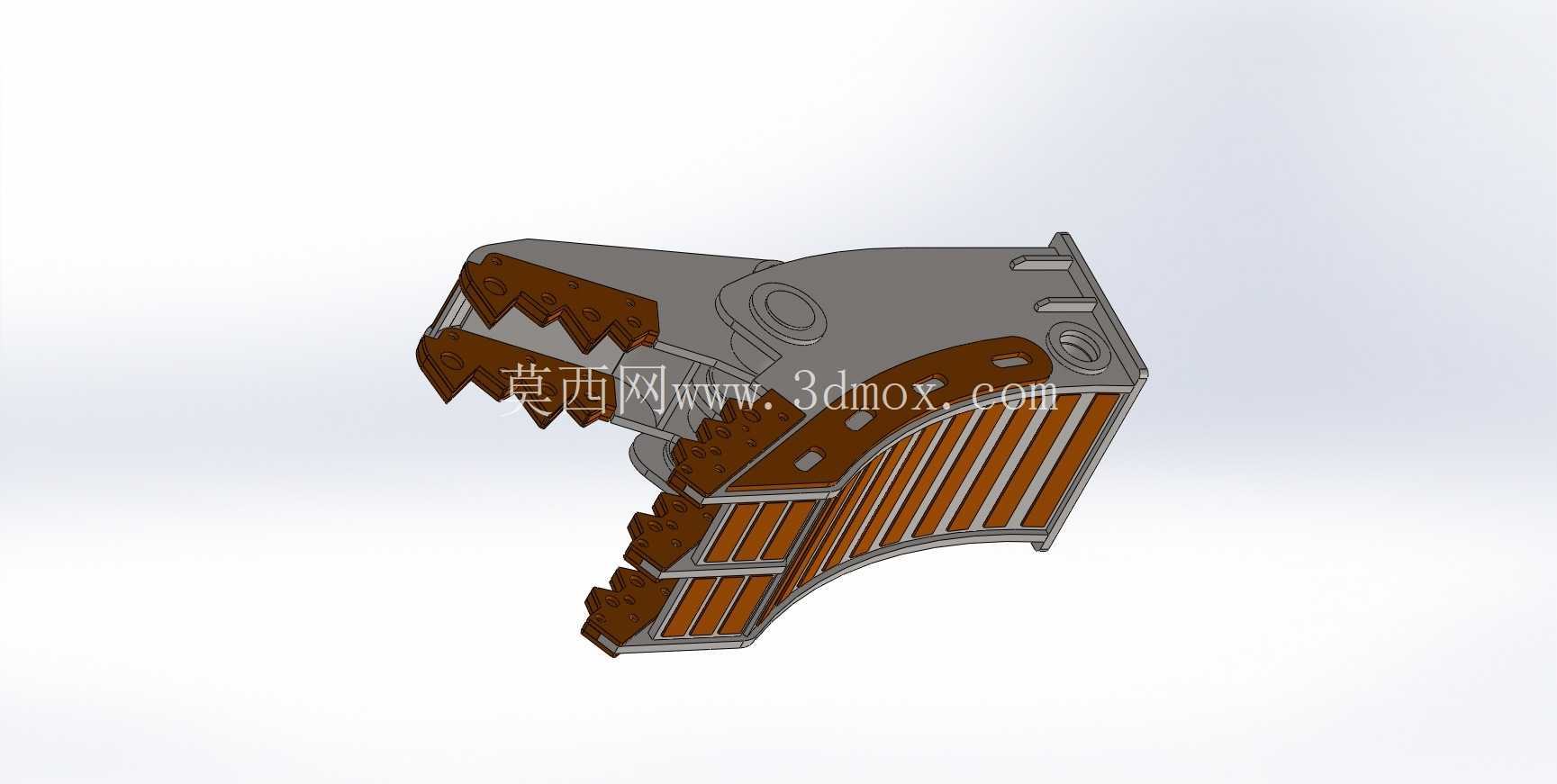

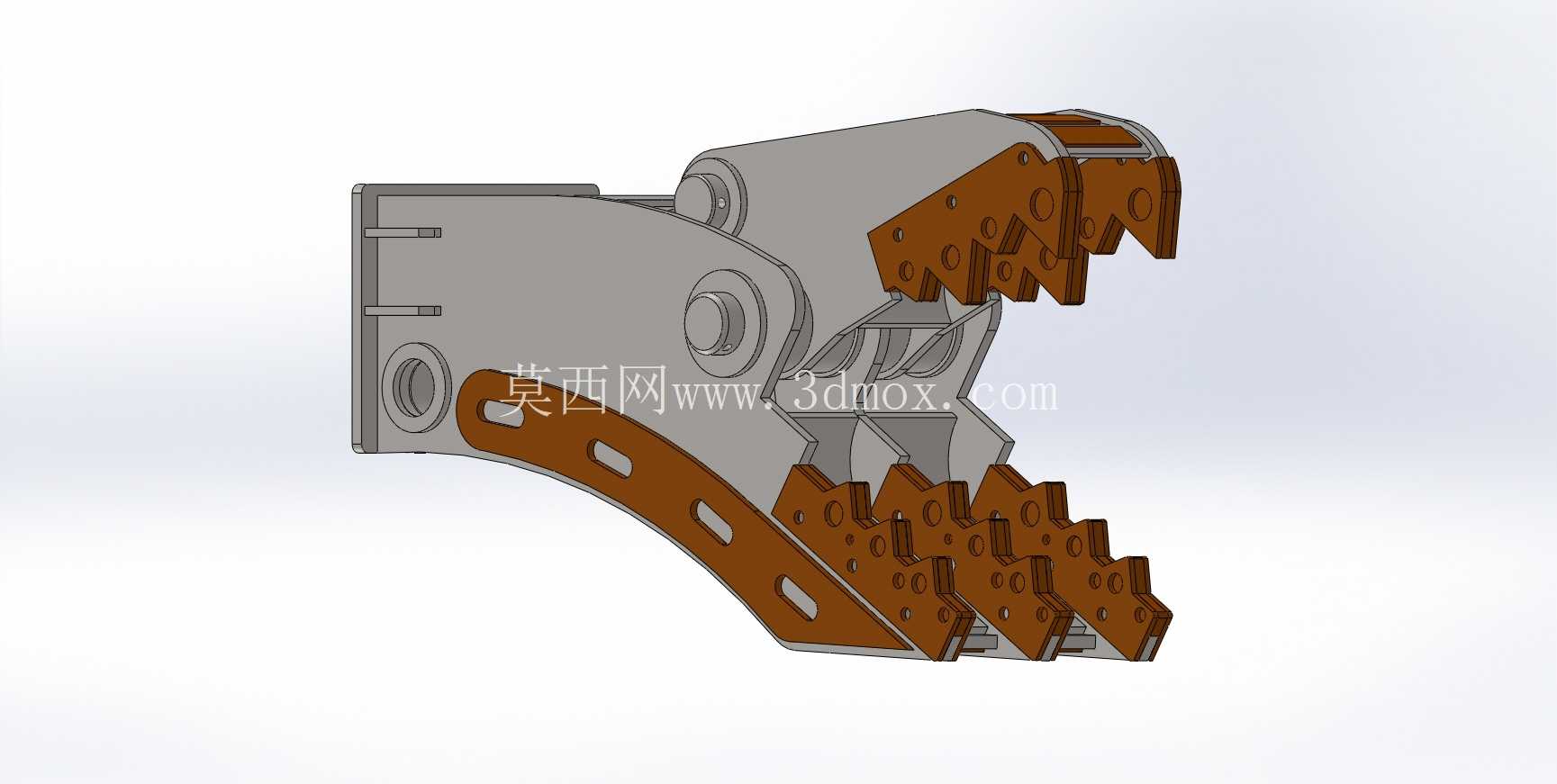

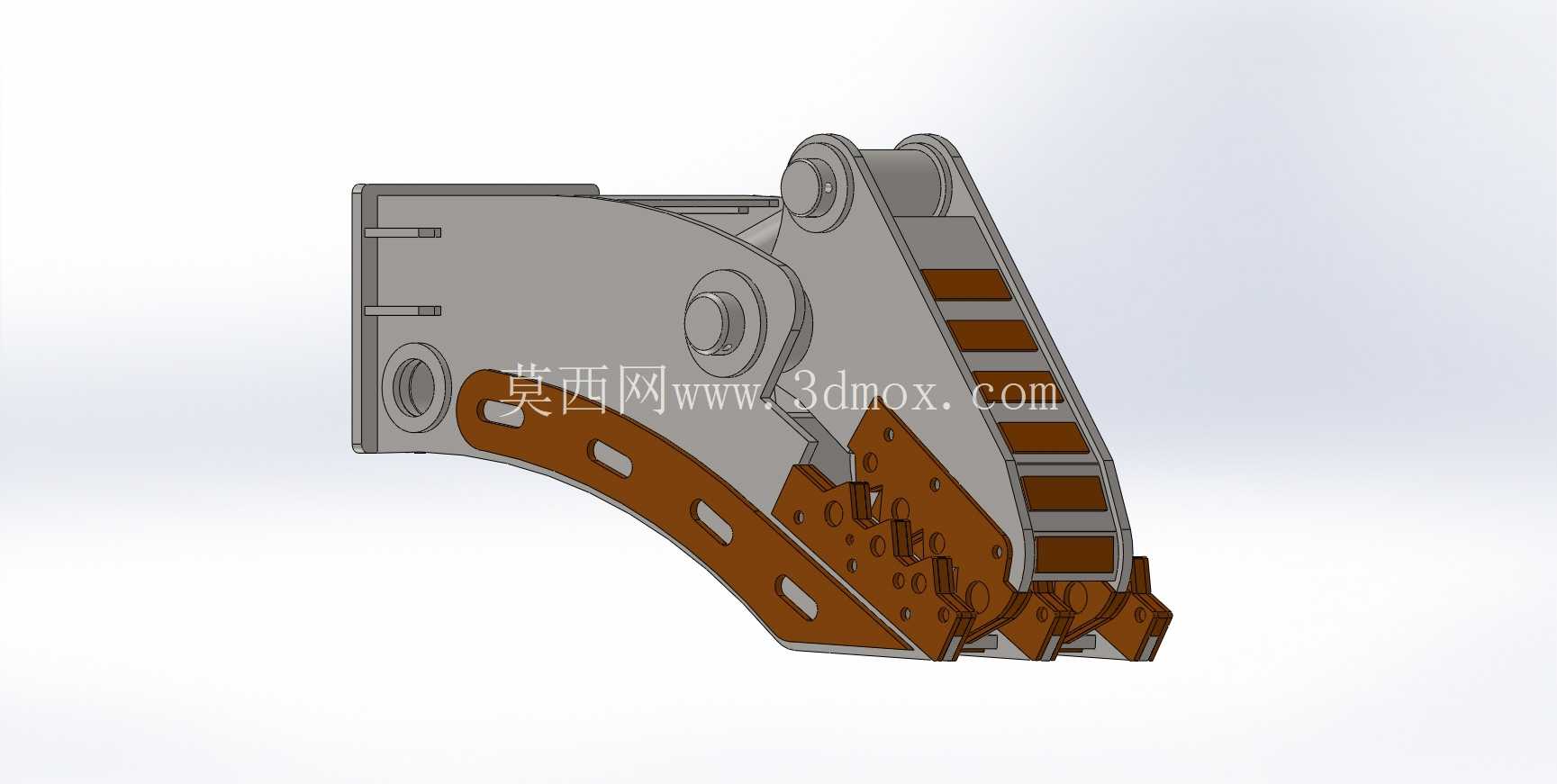

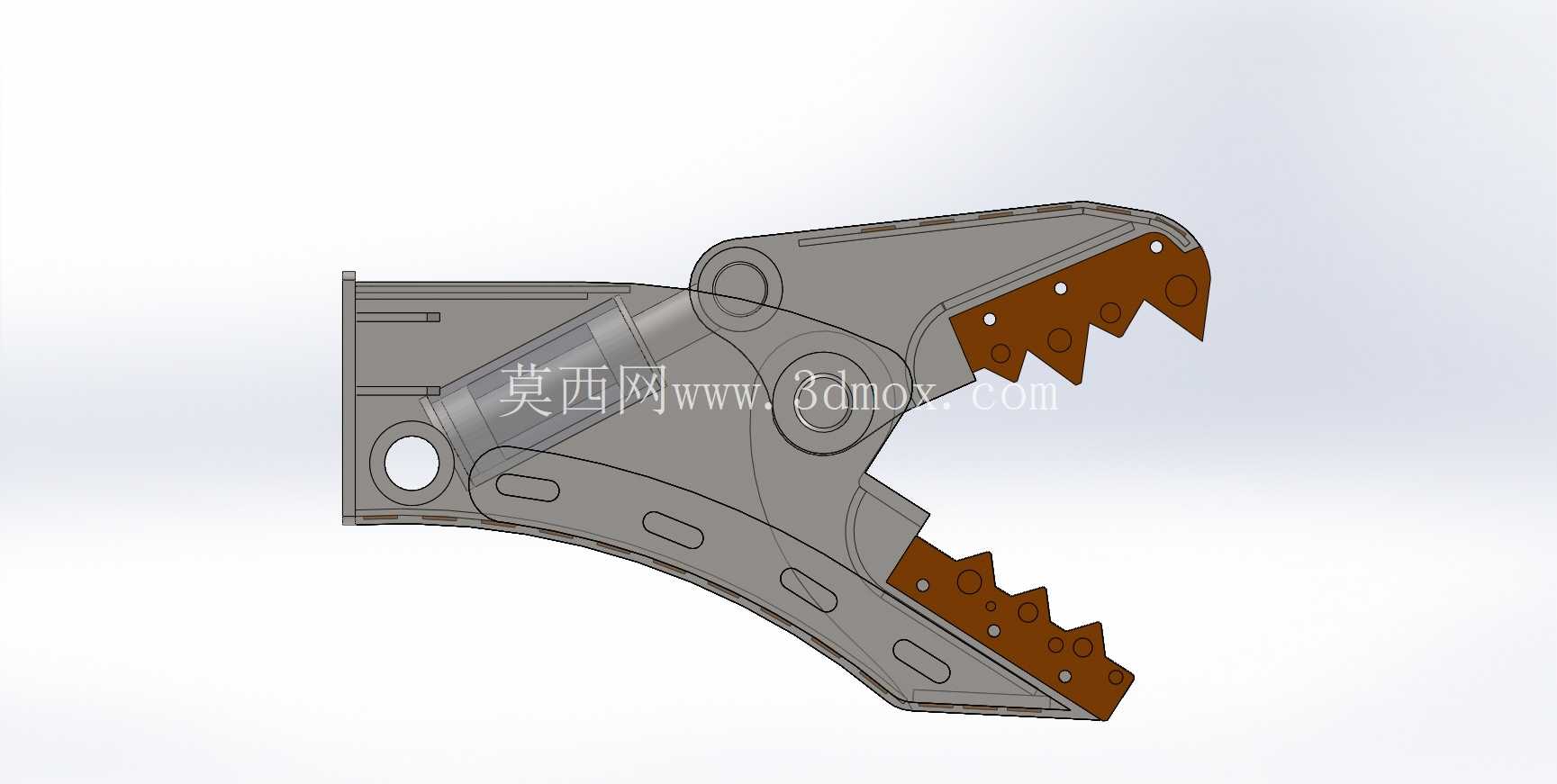

　　在建筑拆除、废旧金属回收、矿山二次破碎、混凝土结构拆解这类作业场景里，挖掘机配套的液压破碎剪是替代人工风镐、爆破作业的核心属具，相比传统破碎锤，它兼具剪切、破碎、夹持多重功能，作业时不会产生持续的高频冲击震动，对周边保留结构的扰动更小，也能避免破碎锤作业时的碎石飞溅风险，在城区拆除项目、报废车船拆解、钢结构厂房拆除工况里的适配性更强。这款液压破碎剪采用上下颚开合的剪式结构，上颚为带多道横向耐磨齿块的活动颚板，下颚为带弧形导向槽的固定颚体，颚板刃口区域采用分段式耐磨块设计，磨损后可单独更换，无需整体更换颚体，能大幅降低现场运维的配件成本。从结构设计逻辑来看，整个剪体的回转铰接点采用了大直径销轴配合自润滑衬套的结构，铰接位置的轴座做了加厚加强处理，因为破碎剪在咬合钢筋、钢结构时，铰接点会承受极大的径向剪切力与交变载荷，加厚轴座能避免长期作业后出现轴孔变形、销轴断裂的问题。活动颚板的驱动采用内置式液压缸布局，液压缸缸体藏在剪体的上框架内部，避免作业时飞溅的混凝土块、金属边角磕碰缸杆，缸杆端部与活动颚的连接采用关节轴承结构，能抵消颚板开合过程中的微小偏载，防止液压缸出现憋缸、密封件过早磨损的问题。

　　剪体的安装端采用标准挖掘机属具连接耳板，耳板的孔位间距、销轴直径匹配主流20-30吨级挖掘机的斗杆安装尺寸，安装时无需对挖掘机斗杆做额外改造，直接替换原有挖斗即可完成挂载，液压管路通过快换接头与挖掘机的备用阀组连接，现场换装时间可控制在半小时以内。颚板的齿形设计做了差异化处理，上颚的横向齿块为梯形截面，咬合混凝土结构时能嵌入构件内部形成足够的咬合力，避免剪切硬质构件时出现打滑；下颚的弧形槽内侧分布有多个定位凹坑，剪切圆钢、钢管类构件时能将管件卡入凹坑内，防止剪切过程中管件滑脱，刃口区域的剪切间隙控制在0.2-0.5mm之间，间隙过大会导致剪切钢筋时出现剪不断、钢筋端头被压扁的问题，间隙过小则会在颚板受力变形时出现上下刃口磕碰，损坏刃口耐磨块。剪体的主体框架采用高强度焊接结构，主板材料选用低合金高强度结构钢，焊接后整体做去应力退火处理，消除焊接残余应力，避免长期重载作业后框架出现焊缝开裂、结构变形的问题。耐磨块部分采用高铬铸铁材质，表面硬度达到HRC58-62，能应对混凝土、废钢这类高磨蚀工况的磨损，耐磨块通过沉头螺栓固定在颚板基体上，现场更换时无需拆卸整个剪体，直接在作业面即可完成磨损块的更换作业。

　　在实际作业过程中，这款破碎剪可完成三类核心作业：一是混凝土结构的破碎拆解，通过颚板的咬合力夹碎混凝土块，同时可直接剪断构件内部的预埋钢筋，无需额外配备气割设备；二是废旧金属结构的剪切，可剪切厚度20mm以内的钢板、直径50mm以内的圆钢，适用于报废汽车、废旧钢结构的拆解回收；三是作业面的杂物夹持清理，颚板闭合后可夹持大块混凝土块、废钢件完成转运、归堆作业，实现一机多用。设计过程中对剪体的开合角度做了优化，最大开口角度达到85度，可咬合直径800mm以内的混凝土柱、钢梁构件，颚板闭合时的刃口线速度控制在合理区间，既能保证足够的剪切力，也能避免闭合速度过快导致的冲击载荷对液压缸、铰接点造成损伤。

　　剪体的顶部预留了液压回转马达的安装接口，可选装360度回转机构，让剪体可绕安装轴线自由旋转，在复杂拆除作业面无需频繁调整挖掘机站位，即可调整剪切角度，大幅提升狭窄作业面的作业灵活性。整个剪体的重量控制在1.8吨左右，匹配20吨级挖掘机的挂载重量要求，不会因为属具过重导致挖掘机斗杆载荷超标，也能保证作业时的整机稳定性，避免前端过重出现翘头问题。油路设计上采用了内置式布管，所有液压管路都藏在剪体框架的空腔内，外部仅预留进出油接口，避免作业过程中管路被碎石、废钢刮破，管路接口处配备了防爆阀，一旦出现管路破裂的情况，防爆阀会瞬间锁死液压缸油路，避免颚板因为失压突然下落引发安全事故。
