小型挖掘机前端推土铲前部结构设计

在小型土方作业设备的前端工作装置设计中，推土铲前部结构是承担推平场地、短距离散料推移、作业时整机稳定支撑的核心承载部件，其结构合理性直接影响小型设备在狭小施工场景的通过性与作业效率。不同于中大型挖掘机的推土装置，小型设备的推土铲前部需要兼顾轻量化与结构强度，毕竟小型设备多应用于园林绿化、小区管网改造、室内拆除、农田修整这类作业空间受限的场景，整机自重有限，若前部铲体过重会直接导致前端下沉，影响行走稳定性，还会挤占动臂、斗杆的作业回转空间。

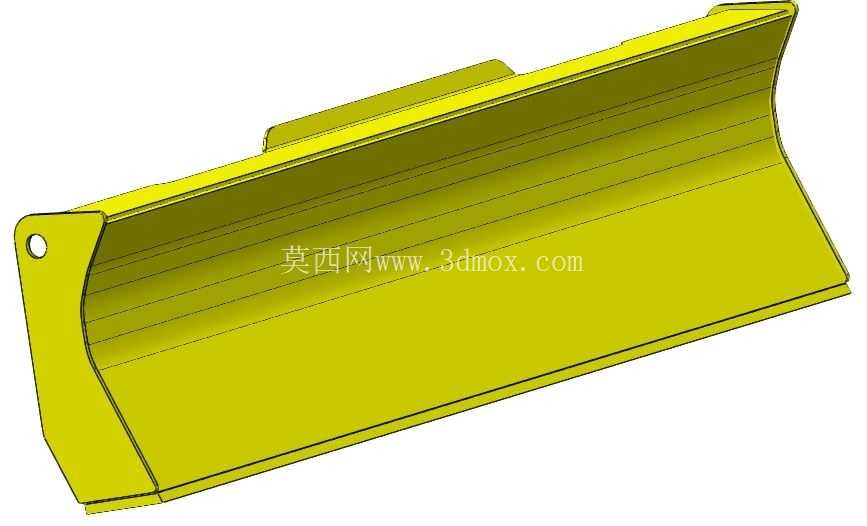

从结构功能来看，该推土铲前部采用弧形主铲面与侧立板焊接成型的结构，主铲面的弧度设计并非随意设定，作业时弧形面可以引导被推移的土体沿铲面向上抬升后滚落至铲体前方，避免散料从铲体顶部溢出到已平整的作业面，减少重复平整的工作量。铲体两侧的延伸立板做了向内收的斜切处理，一方面在狭窄通道作业时可以减少侧边与障碍物的刮蹭，另一方面推料时可以约束物料的侧向流动，提升单次推料的有效容量，尤其是在推移砂石、碎砖这类流动性较强的散料时，侧立板的挡料作用会十分明显。

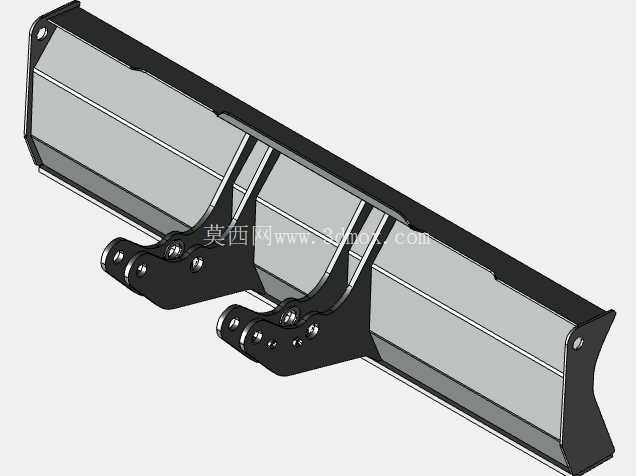

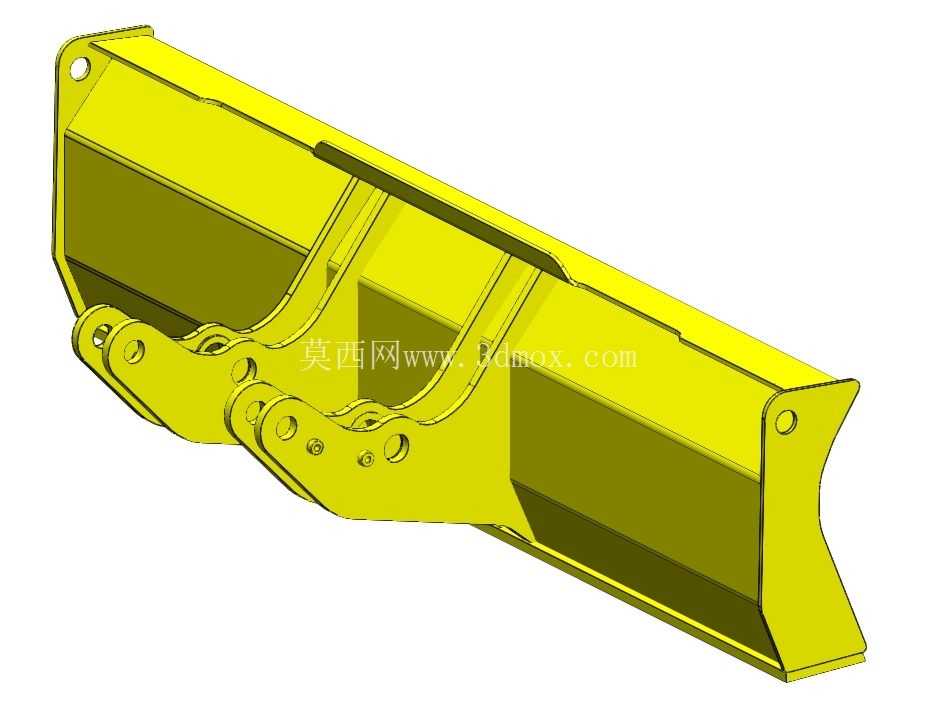

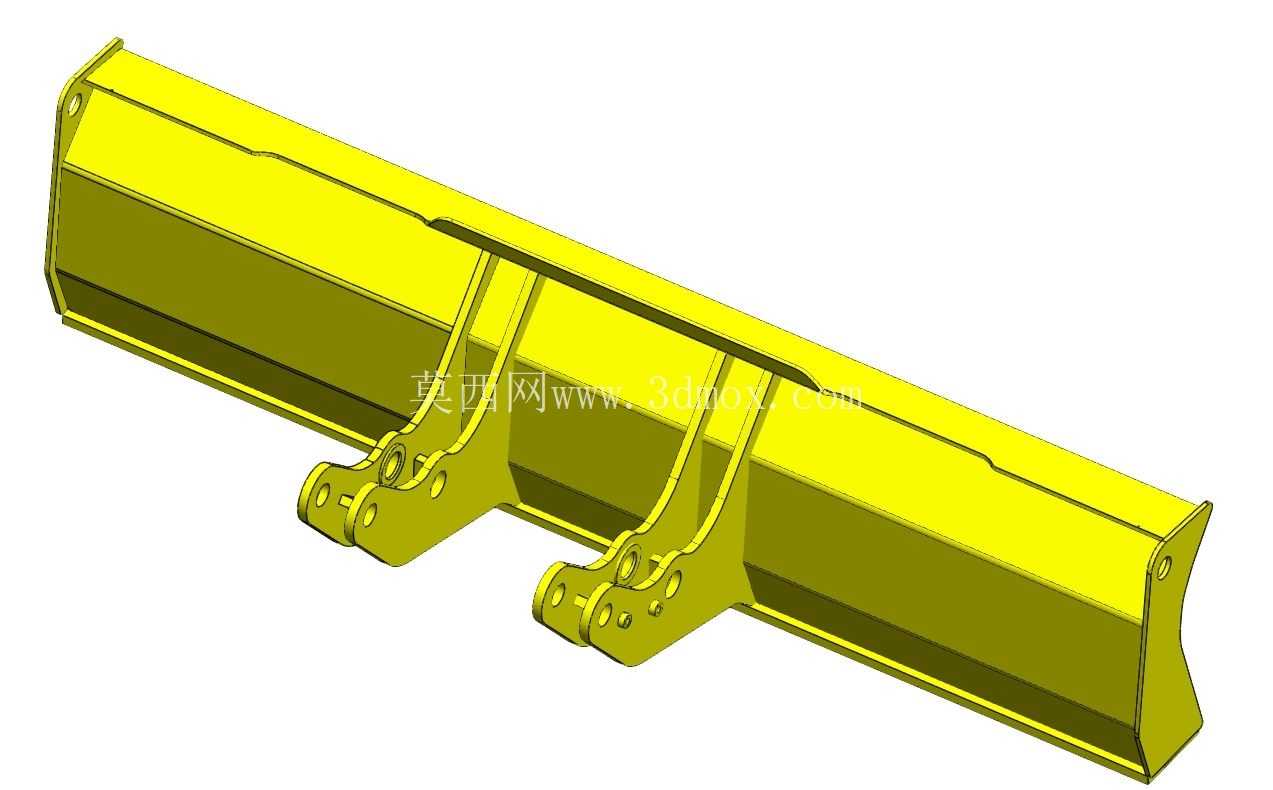

设计过程中首先要明确安装边界，铲体后部的铰接耳板位置需要与推土臂的安装孔位完全匹配，耳板上的铰接孔采用同轴度精度较高的镗孔加工预留设计，孔位的间距、孔径公差需要控制在合理范围内，避免现场安装时出现铰接销穿装困难、作业时铰接处旷量过大的问题。耳板的厚度根据整机推土时的最大推力做了补强设计，在耳板与主铲面的连接位置加焊了三角形加强筋，因为推土作业时若遇到硬质土块、地下隐埋石块的突发阻力，铰接位置是应力最集中的区域，若缺少加强结构很容易出现耳板焊缝开裂甚至变形的问题。铲体左上角预留的吊装孔是为了装配维修时方便吊装转运，孔位做了翻边强化处理，避免吊装时孔边应力集中导致板材撕裂。

从实际作业场景出发，小型挖掘机的推土铲除了常规的推平作业，还经常在挖掘作业时落下支撑地面，提升整机挖掘时的稳定性，尤其是在侧方挖掘工况下，推土铲着地可以抵消一部分倾翻力矩，这就要求铲体底部的刃口有足够的耐磨性与结构强度。该结构的铲刃部分采用与主铲面焊接的分体式设计思路，后续使用中刃口磨损后可以单独更换，不需要整体更换铲体，降低设备的后期维护成本。铲体的整体宽度与小型挖掘机的整机履带宽度匹配，保证行走时铲体不会超出履带侧边过多，在狭窄巷道、绿化带边缘作业时不会因为铲体过宽刮碰周边设施，同时铲体的高度设计也兼顾了挡料能力与驾驶员前方视野，不会因为铲体过高遮挡前方作业视线。

结构建模过程中，各焊接板材的连接处都做了合理的焊道预留设计，避免出现焊接死角，同时针对焊接变形的问题，主铲面的板材采用了适当的厚度搭配，在保证强度的前提下减少焊接量，控制焊接后的整体变形量。铲体内侧的加强筋布局顺着应力传递方向布置，把作业时铲刃受到的阻力顺畅传递到后部的铰接耳板位置，避免出现局部应力集中导致的结构失效。不同于大型推土设备的重型铲体，小型挖掘机的推土铲前部不需要应对极端重载的石方推挤作业，因此在结构设计时去掉了不必要的冗余补强，在满足常规土方作业强度要求的前提下尽可能降低结构自重，避免过多增加前端的负载，影响整机的行走平衡与动臂举升的有效负载。

在安装匹配层面，铲体与后部推土臂铰接后，配合举升油缸的行程，需要保证铲体可以抬升到足够的离地高度，满足设备在崎岖路面行走时的通过性要求，同时落下时可以保证铲刃完全贴合地面，不会出现中部悬空或者两端翘曲的问题，这就对铲体铰接孔的位置精度、铲体整体的平面度提出了明确要求，建模时已经对安装后的极限运动位置做了干涉检查，确保铲体在全行程举升、落下的过程中不会与履带架、动臂根部等周边部件发生运动干涉。
