手摇式旋转电机维修支撑工装结构

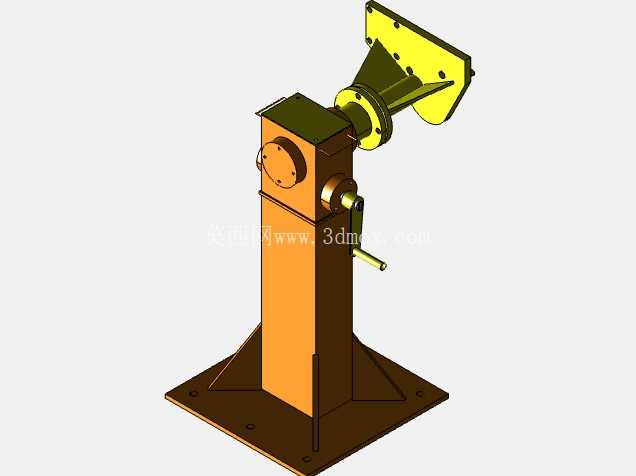

　　在电机维修车间的日常作业场景里，这类带手摇驱动的支撑立柱是拆解、检修中小型电机时的核心辅助工装，区别于固定式的电机摆放台，它能在不额外占用吊装资源的前提下，完成电机壳体的角度调整，让维修人员无需反复挪动重型电机本体，就能对准端盖螺栓、轴承位、绕组接线端等不同作业面，大幅降低检修过程中的体力消耗，也能避免电机直接放置在地面上带来的磕碰、绕组受潮风险。从结构设计逻辑来看，整个立柱采用方管焊接作为主体承载结构，底部是带四个安装孔的方形法兰底座，安装时可以通过膨胀螺栓直接固定在混凝土地面，或者通过压板锁紧在维修工作台的T型槽上，底座与立柱主体之间焊接了四块三角形加强筋，用来抵消电机装夹后产生的倾覆力矩，避免单侧装夹电机时立柱出现歪斜变形。

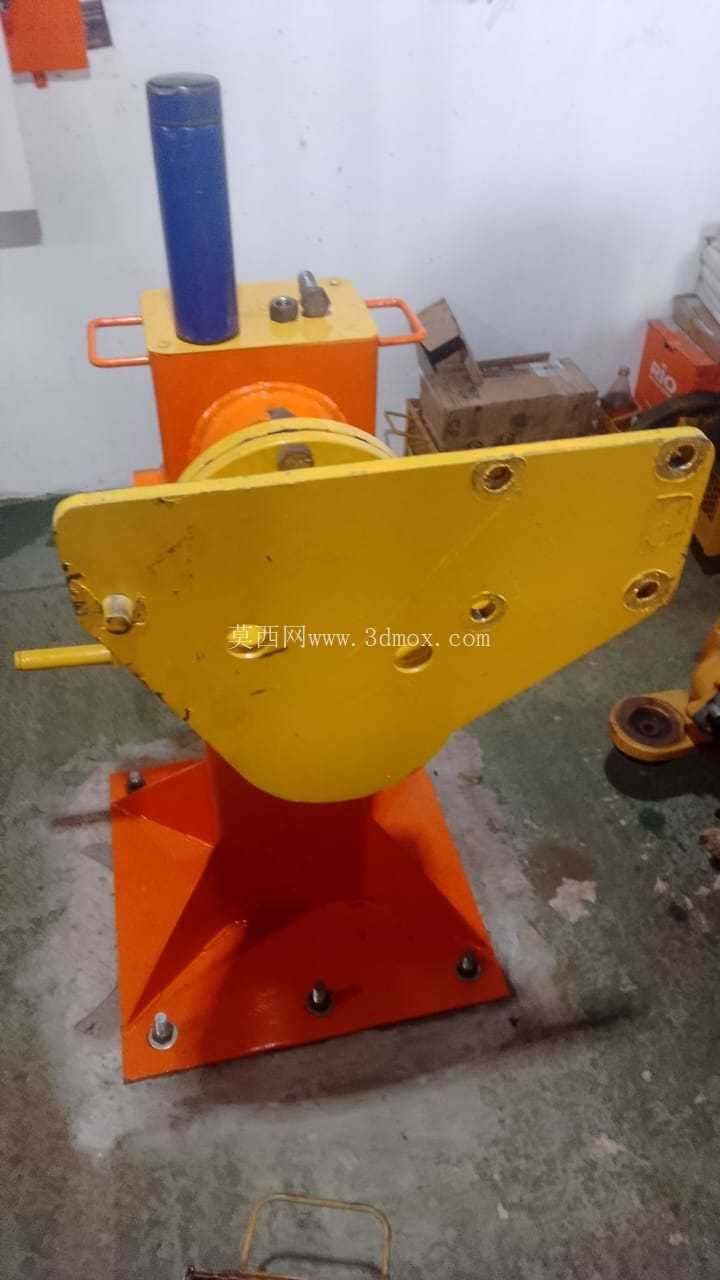

　　立柱上部的横向伸出轴是核心的回转承载部件，轴端连接的多孔位安装法兰，可以适配不同安装孔距的电机端盖连接需求，法兰盘上的长圆孔设计能覆盖一定范围内的电机安装尺寸公差，不用针对每一款电机单独制作连接法兰，减少了工装的配套配件数量。侧面的手摇曲柄通过轴套与回转主轴连接，内部没有设置复杂的齿轮减速结构，而是依靠轴系的摩擦阻尼实现任意角度悬停，这种设计的优势在于结构可靠性高，车间内多粉尘、油污的环境下不会出现齿轮卡滞的问题，维修人员转动手柄时可以根据作业需求随时停在合适角度，调整过程没有档位限制，操作自由度更高。

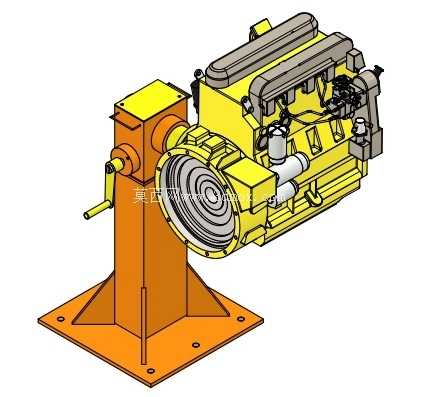

　　从安装边界尺寸来看，方形底座的边长控制在常规维修工位的占地范围内，不会过度占用车间通道空间，立柱的总高度适配成年维修人员站立作业的操作高度，装夹电机后电机的最低位置距离地面留有足够的操作空间，方便人员在电机下方放置接油盘，承接拆解过程中流出的轴承润滑脂、残留冷却油等废弃物。在实际使用过程中，这类工装主要适配几十公斤级的中小型异步电机、伺服电机的检修作业，装夹时先将电机的前端盖与工装的连接法兰通过螺栓锁紧，摇动手柄就能让电机绕水平轴做360度回转，拆解端盖时可以将结合面调整到水平位置，方便用铜棒均匀敲击端盖避免变形；检修绕组时可以将接线盒位置调整到视线平齐的高度，不用弯腰探身操作；装配轴承时可以将电机轴调整到垂直向下的位置，方便轴承的热套装配，保证轴承安装时的同轴度。

　　整个结构没有采用复杂的铸件结构，全部采用常用的型材、板材焊接加工而成，加工难度低，普通的机加工车间就能完成制作，焊接完成后只需要对回转轴的配合面做简单的车削加工，保证轴系的转动顺畅即可，后期维护也十分简便，只需要定期给回转轴的配合位置加注润滑脂，就能保证长时间的使用周期，不会因为日常的磕碰、油污侵蚀出现功能失效。不同于电动翻转的维修台，这种纯手摇结构的工装不需要接电，不存在电气元件老化故障的问题，在没有电源的临时维修场地也能正常使用，对于小型维修门店、企业内部的设备维修班组来说，实用性远高于结构复杂的电动维修设备。设计时特意将手摇柄设置在立柱的侧面位置，操作时人员站在工装的侧方，不会被装夹的电机挡住操作视线，转动手柄时可以直观观察到电机的转动角度，调整到位后松开手柄就能依靠阻尼保持位置，不需要额外设置锁止销，操作步骤更简洁，也避免了锁止销丢失带来的使用不便。连接法兰的厚度经过加强处理，装夹较重的电机时不会出现法兰变形导致的电机歪斜，法兰上的每个安装孔都做了倒角处理，穿装螺栓时更容易对准，减少装夹时的对位时间。
