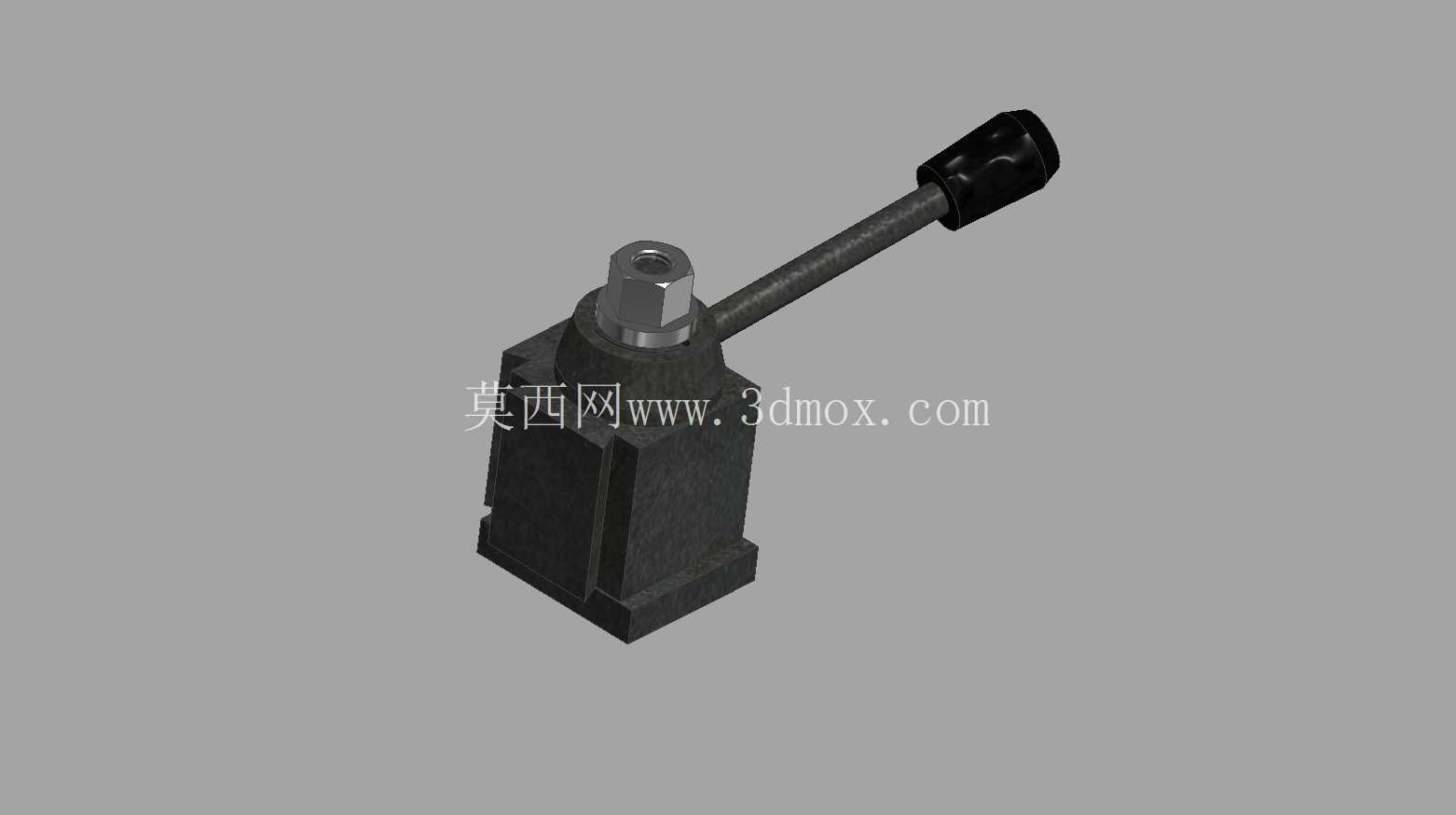

手动杠杆式快速换刀工装夹具结构

在压铸生产的机加工配套工序里，换刀效率直接影响单批次工件的加工节拍，这类手动杠杆式快速换刀结构，常配套在小型立式加工中心、专机的刀座安装位，也可集成在工装夹具的侧装工位，用来完成刀具的快速锁紧与拆卸，避免传统螺栓压紧换刀时反复拧动紧固件的耗时问题。从实际使用场景来看，压铸车间的后处理工序常需要频繁更换铣刀、倒角刀、钻头来处理压铸件的飞边、浇口残留，普通的刀座锁紧需要用内六角扳手拧动2到3颗压紧螺钉，单把刀具更换耗时往往在1分钟以上，遇到批量加工不同规格孔位、型面的工件时，换刀等待时间会占去整班作业时长的15%左右，这类快速换刀结构通过杠杆凸轮的增力原理，只需要扳动操作手柄到锁紧位，就能通过内部的斜楔机构推动锁紧块抱紧刀具刀柄，全程不需要额外辅助工具，单次换刀动作可以控制在10秒以内，能大幅压缩非加工等待时间。

从结构设计逻辑来看，整个主体采用方块式安装基座，底部预留了标准的螺栓安装孔位，安装边界可以适配多数常见的小型机床工作台T型槽间距，也可以直接通过压板固定在专用工装的基板上，不需要额外做安装位的二次加工。操作手柄采用加长力臂设计，端部做了防滑的滚花包覆，扳动时的施力行程控制在120度转角范围内，操作时手腕不需要做过大角度转动，符合一线操作工人的作业习惯，避免长期操作带来的手腕疲劳。内部的锁紧执行件采用硬质合金镶块，和刀柄接触的面做了网纹滚花处理，锁紧时的摩擦力足够承受铣削加工时的轴向切削力与径向扭矩，不会出现加工过程中刀具打滑、窜动的问题，同时锁紧块的行程做了限位设计，扳动手柄到死点位置时刚好达到额定锁紧力，不会因为施力过大压伤刀柄表面。

基座的顶部设置了刀柄导向定位孔，孔位的同轴度公差控制在0.02mm以内，刀具装入时可以直接顺着导向孔滑入到位，不需要反复调整对中，换刀后刀具的径向跳动量可以控制在精加工允许的公差范围内，不需要重新做对刀校验就能直接启动加工，进一步压缩换刀后的辅助准备时间。基座的侧面预留了润滑油注油孔，日常维护时只需要定期向孔内注入少量润滑脂，就能保证内部斜楔、杠杆铰接点的动作顺畅，避免长期在压铸车间多粉尘、多铝屑的环境下出现卡滞、动作不畅的问题。整个结构没有复杂的液压、气动元件，不需要外接动力源，纯机械结构的可靠性更高，在车间气源压力不稳定、或者没有预留气动接口的简易工位也能直接安装使用，维护成本远低于自动换刀机构。

从安装适配性来看，整个基座的外形尺寸紧凑，横向、纵向的安装占用空间比传统螺栓压紧刀座小30%左右，可以在有限的工作台面上并排安装多组，分别预装不同规格的常用刀具，加工时只需要扳动手柄就能完成当前刀具的拆卸与下一把刀具的装夹，尤其适合小批量多品种的压铸件加工场景，不需要配备昂贵的刀库就能实现接近多刀位加工的效率。手柄的安装方向可以根据实际工位的操作空间做90度调整，不管是安装在工作台左侧、右侧还是正面，都能调整到最顺手的操作方位，不会和工装夹具的其他部件、工件装夹位置产生运动干涉。锁紧机构内部设置了自锁结构，当手柄扳到锁紧位置时，斜楔机构会越过死点形成机械自锁，即使加工过程中受到振动、切削力冲击，手柄也不会自行松脱，避免加工过程中刀具飞出的安全隐患。

在建模还原这类结构的时候，需要重点关注内部斜楔的角度设计，角度过小会导致锁紧力不足，加工时容易打滑，角度过大则会导致扳动手柄时需要的操作力过大，操作手感沉重，经过实际验证，斜楔的升角设置在7度左右时，既能保证足够的锁紧力，又能让操作力控制在普通人手腕施力的舒适范围内。同时铰接点的销轴需要做淬火处理，提高耐磨性能，保证长期反复扳动后不会出现铰接间隙过大、锁紧定位精度下降的问题。导向孔的内壁需要做淬火硬化处理，硬度达到HRC45以上，避免频繁更换刀具时刮伤孔壁，影响定位精度。整个结构的外露部件都做了发黑防锈处理，可以适应压铸车间潮湿、有切削液喷淋的工作环境，不会轻易出现锈蚀卡滞的问题。
