竞技类麦克纳姆轮格斗机器人结构设计

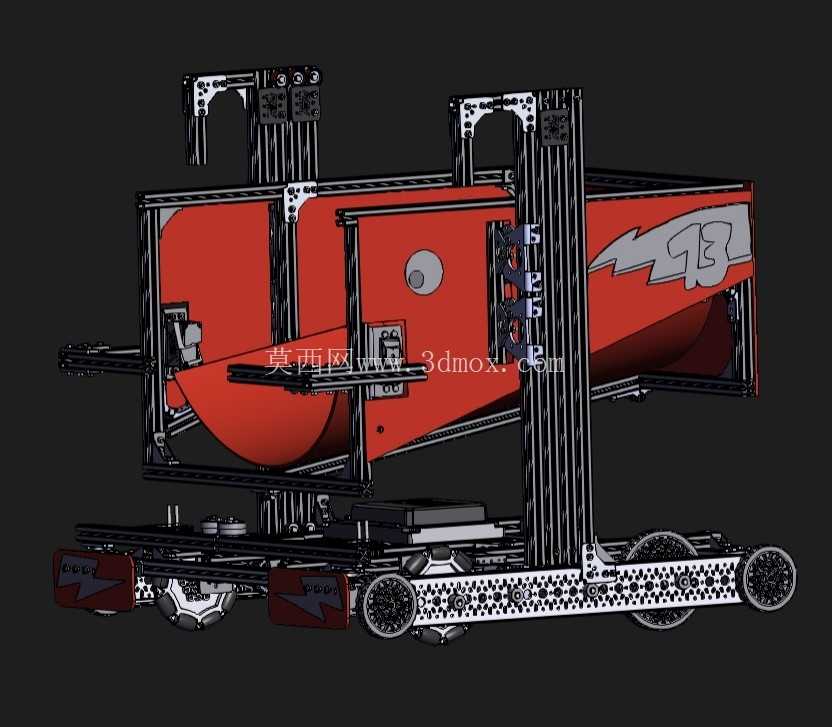

　　这款麦克纳姆轮式竞技机器人的结构设计，完全围绕小型格斗赛事的对抗场景展开，整体框架采用工业铝型材拼接搭建，在保证结构强度的同时，预留了充足的改装调整空间，适配不同赛事的重量、尺寸限制要求。行走系统采用四轮独立麦克纳姆轮布局，每个轮组都预留了独立驱动单元的安装位，可实现全向移动，在狭小的竞技擂台内能够完成横移、原地旋转、斜向突进等复杂走位，规避对手攻击的同时快速调整进攻姿态，相比传统差速轮式结构，在近身对抗中的走位灵活性提升十分明显。

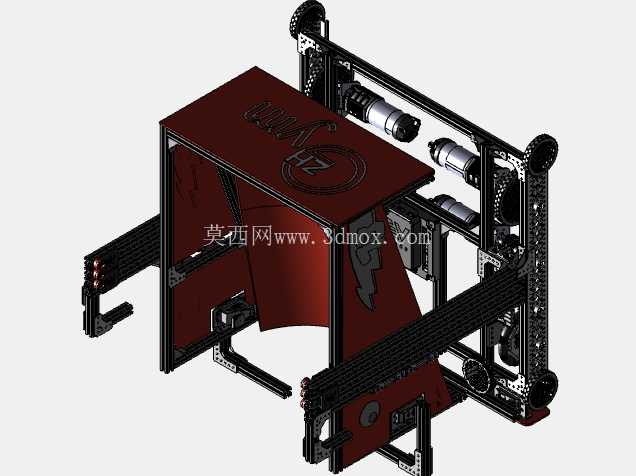

　　上层主体防护结构采用弯折钢板拼接成型，外部预留了装饰件与标识的安装位，内部空腔可容纳电池、控制板、驱动模块等电气元件，防护壳体的边缘做了圆弧过渡处理，避免对抗中尖锐边角造成的结构卡滞，同时壳体与铝型材框架之间采用快拆式连接结构，可在赛事间隙快速打开壳体完成元件检修、电池更换等操作，大幅缩短维护耗时。前部抬升机构采用双立柱铝型材导向结构，搭配线性滑轨作为运动导向，抬升臂的行程覆盖擂台常见的对手底盘高度范围，可在近身接触时将对手抬离地面，破坏其行走抓地力，完成推挤、掀翻等对抗动作，导向立柱上预留了多组传感器安装孔位，可根据需求加装接近开关、视觉识别模块等元件，实现抬升动作的精准限位与目标识别。

　　底盘部分采用分层式设计，上层为铝型材搭建的主承载框架，下层为轮组安装板，轮组的悬挂位置预留了高度调节余量，可根据场地地面的平整度调整轮组下压量，保证四个麦克纳姆轮始终与地面充分接触，避免出现打滑丢转的情况，底盘四周预留了防撞条的安装槽，可加装橡胶或者聚氨酯防撞条，吸收对抗中的碰撞冲击力，保护内部框架与轮组结构不受直接冲击。电气元件的布线全部沿铝型材的槽道布置，预留了扎带固定位，避免对抗过程中线路拉扯脱落，控制模块的安装位设置在底盘重心位置，降低整机重心高度，提升对抗中的结构稳定性，避免被对手轻易掀翻。

　　整机的安装边界充分考虑了赛事擂台的通行尺寸，整体宽度小于擂台入口宽度，可顺利完成上下台操作，所有外露的紧固件都采用沉头设计，避免勾挂对手的结构或者场地防护网。在设计过程中，所有受力节点都做了加强处理，比如抬升臂与驱动滑块的连接位置、轮组与底盘的连接位置、立柱与底盘的连接位置，都加装了角码加强件，分散碰撞过程中的集中应力，避免结构在高强度对抗中出现变形断裂。这款结构设计既可以直接用于青少年机器人竞技赛事的参赛载体，也可作为全向移动平台的基础框架，通过更换上部的执行机构，拓展为巡检、搬运等场景的小型移动设备，框架上的通用安装孔位兼容大部分标准的机械、电气配件，改装拓展的门槛较低，适合结构设计从业者参考全向移动平台的布局思路，也可作为竞技机器人结构设计的参考案例，理解对抗类设备的强度设计、重心控制、功能布局的核心逻辑。
