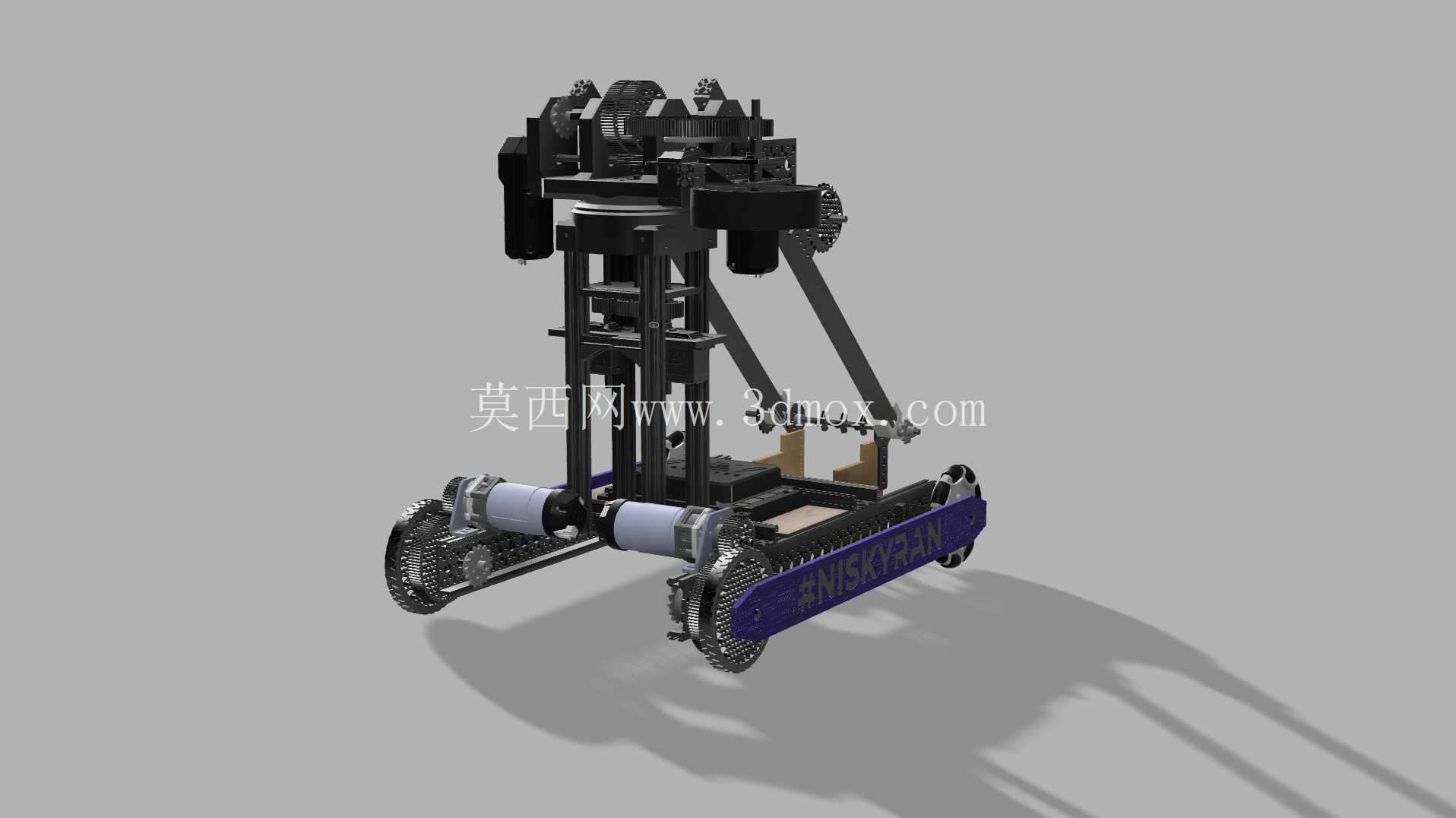

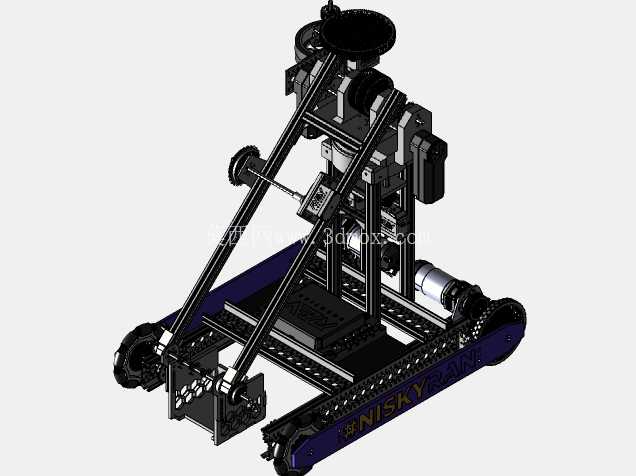

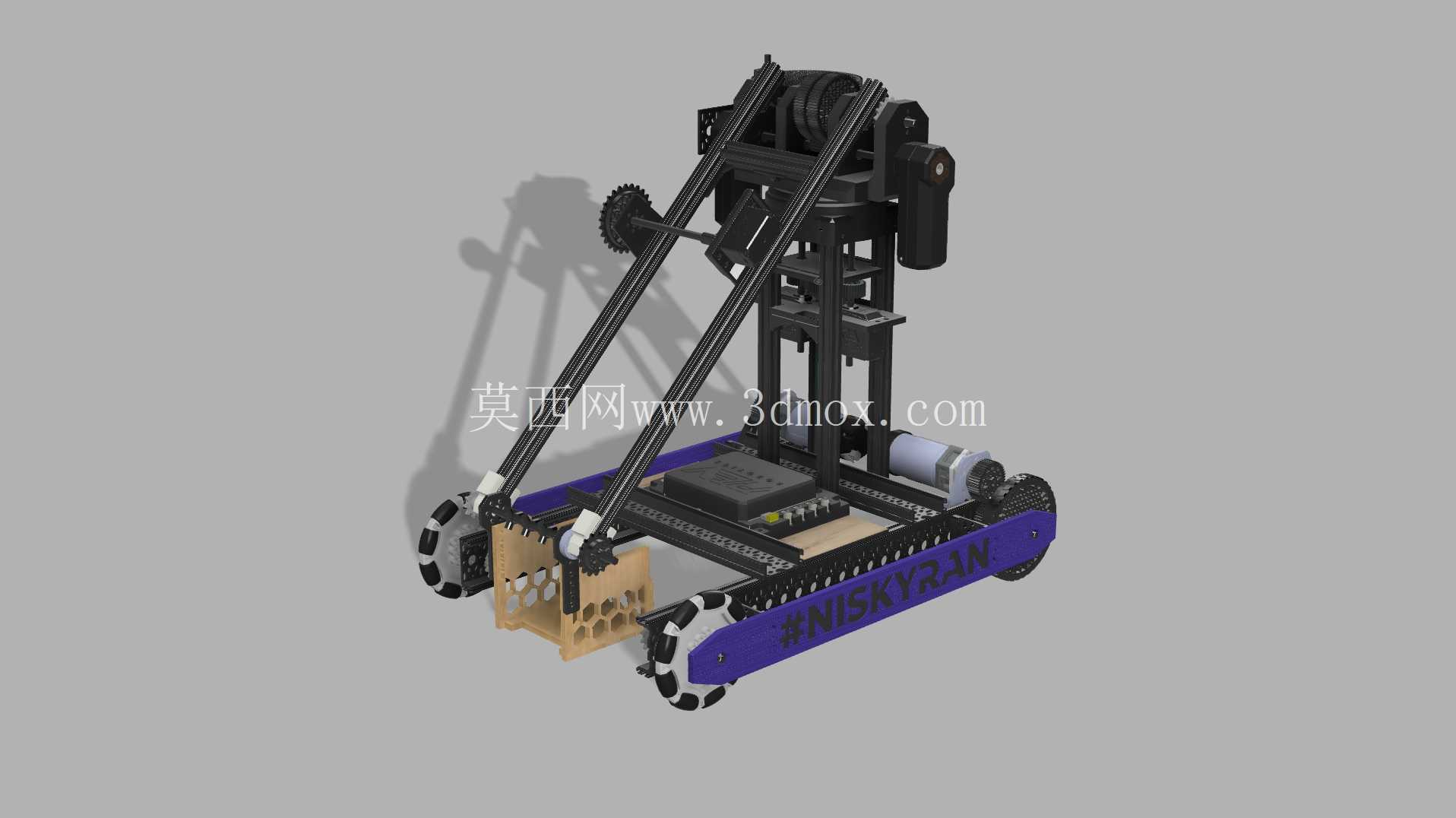

FTC赛事履带式竞技作业机器人结构

　　这款履带式竞技机器人的结构设计，完全围绕青少年科技赛事的对抗类作业场景展开，所有结构件的选型与布局都优先考虑赛场内的快速机动、物料拾取、定点投放以及对抗过程中的结构稳定性。从底盘布局来看，采用双侧履带驱动形式，履带轮组搭配高摩擦系数的履带接触面，能够适配赛场地毯、硬质拼接板、轻度起伏障碍等多种地面工况，即使在急停、急转、侧向受力的对抗场景下，也能保持足够的抓地力，避免出现打滑、侧翻的问题。底盘框架采用标准铝型材拼接搭建，所有连接点位都预留了可调节的安装孔位，方便赛前根据不同的赛事任务调整轮距、重心高度，甚至可以快速更换驱动轮组的直径来适配不同的障碍高度要求。

　　底盘中部的电控安装区域做了分层设计，底层预留了电池、主控模块的固定位，所有走线槽都沿着型材内侧布置，避免机械臂运动过程中剐蹭线路，同时也能在对抗碰撞中保护电控元件不受直接冲击。上层的抬升机械臂采用平行四边形连杆结构，这种结构的优势在于抬升过程中前端执行器始终保持水平姿态，不需要额外增加舵机去调整执行器的角度，既减轻了整体重量，也降低了控制逻辑的复杂度。臂架的驱动采用线性滑台配合传动带的形式，传动比经过反复调校，既能保证足够的抬升力矩，拾取规定重量的赛事物料，也能控制抬升动作的速度，满足赛事中快速取放物料的节奏要求。

　　前端的执行器安装位采用通用接口设计，可以根据不同赛季的任务要求，快速更换夹爪、铲斗、投射机构等不同的作业部件，不需要对臂架主体结构做大规模修改，大幅降低了赛前调整的时间成本。整体结构的重心经过刻意优化，较重的电池、驱动电机都布置在底盘最低的位置，机械臂完全收回时整体重心落在履带接地长度的中心区域，即使机械臂完全抬升到最高位置、前端挂载额定重量的物料时，整机的重心偏移量也控制在稳定倾翻角以内，不会出现前倾失稳的问题。从安装边界来看，整机收拢状态下的外形尺寸完全符合赛事规则的尺寸限制，所有突出的结构件都做了圆角处理，避免对抗过程中剐蹭对方机器人或者赛场设施，同时也符合赛事的安全规范要求。

　　结构上所有的运动副都预留了足够的间隙，即使在赛场出现轻微的结构变形，也不会出现运动卡滞的问题，连接紧固件都采用防松设计，应对连续对抗过程中的振动冲击，不会出现连接件松动导致的结构失效。在设计思路上，没有追求过于复杂的功能集成，而是优先保证核心的移动、抬升、取放功能的可靠性，所有易损件都采用标准件，赛场出现故障时可以快速更换，不需要定制特殊配件。臂架的两侧都加装了辅助支撑的导杆，分担抬升过程中连杆的受力，避免长时间大负载作业导致连杆变形。履带的张紧机构采用可调式设计，不需要拆解底盘就可以快速调整履带张紧度，适应不同场地的行走需求。整机的电气元件安装位都预留了减震垫，减少行走和对抗过程中的振动对传感器、主控板的影响，保证信号传输和控制的稳定性。
