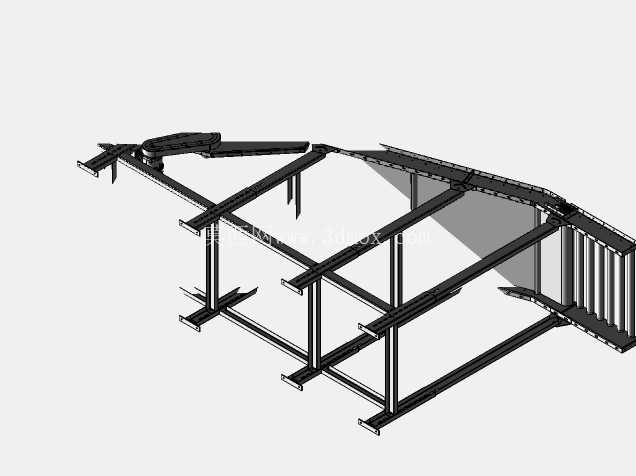

带支撑框架的倾斜式物料输送结构

　　这套倾斜输送结构主要面向车间内存在高低落差的物料转运场景设计，常见于压铸工序后端的工件转序、冲压线边角料集中输送、包装线成品向高位码垛工位的送料环节，也可适配仓储环节中不同楼层接驳点的散件、箱装件转运需求，能替代传统人工爬坡搬运的作业模式，降低车间内跨高度物料转运的人力消耗，同时避免人工搬运过程中工件掉落、磕碰的质量风险。从结构设计逻辑来看，整体采用型钢焊接框架作为承载主体，框架的支腿设置了可调式安装底板，可适配车间地面存在的小幅平整度偏差，安装时无需额外做大面积地面找平处理，仅需通过膨胀螺栓将底板与地面固定即可完成主体定位，框架的横向与纵向支撑梁采用交错排布的形式，在控制整体自重的前提下保证足够的结构刚性，避免长距离输送过程中框架出现共振、形变问题。

　　输送段的倾斜角度经过多场景适配优化，既保证物料在爬坡过程中不会出现下滑、滚落的情况，也不会因坡度过大导致输送驱动力冗余浪费，输送面的侧边设置了连续挡边结构，可防止小尺寸工件、散状物料从输送面侧边掉落，尾端的落料位置设置了导向溜板结构，能让物料以稳定的姿态滑入下一道工序的接料位置，避免物料直接坠落产生的磕碰损伤。设备的安装边界可根据现场实际工位布局做适配调整，主体框架的长度、倾斜段的抬升高度可根据现场的高低位落差做参数化调整，支腿的排布间距根据输送段的总长度做对应优化，长距离输送场景下会在倾斜段中部增设辅助支撑点，避免输送面中部出现下挠形变。

　　驱动端设置在倾斜段的高位位置，这种布置方式能让输送皮带/链板在运行过程中始终保持张紧侧处于承载面下方，减少承载段的下垂量，同时高位布置的驱动单元也能避免车间地面的积水、积尘对驱动部件的侵蚀，降低日常维护的频次。在细节设计上，框架的所有焊接位置都做了打磨去毛刺处理，避免安装调试过程中出现划伤风险，输送面的承载辊筒采用等间距排布，辊筒的安装座设置了长条形调节孔，可在后期维护时快速调整辊筒的平行度，防止输送皮带出现跑偏问题。设备的进料端设置了延伸接料段，可直接对接前端加工设备的出料口，无需额外增设过渡接驳机构，减少工位之间的衔接间隙，避免小尺寸工件卡在衔接缝隙中。

　　针对不同的物料特性，输送面可替换为不同的结构形式，输送箱装成品时可采用平皮带输送面，输送带油污的压铸工件时可更换为金属链板结构，输送散状边角料时可加装防滑挡条，整套结构的模块化设计让部件替换无需改动主体框架，可快速完成适配调整。日常运维层面，所有转动部位都预留了润滑注油点，驱动单元的安装位置设置了可拆卸检修盖板，无需拆解主体框架即可完成驱动部件的检修、更换作业，框架表面采用喷塑处理，可适配车间内存在切削液、油污的作业环境，减少结构锈蚀的概率，延长整体使用寿命。
