带式输送机配套伊顿拉绳行程开关

在矿山散料输送、港口散货转运、电厂输煤、建材骨料输送这类长距离带式输送机运维场景里，拉绳式行程开关是沿机身全线布置的核心安全保护部件，这套模型还原的是双作用式拉绳开关的安装形态与本体结构，可直接用于带式输送机整机三维装配的安全部件选型校核、现场安装布局模拟。

从实际使用逻辑来看，这类开关的核心作用是实现沿线紧急停机：当输送机沿线巡检人员发现皮带跑偏、物料卡滞、人员意外卷入等突发险情时，可在机身任意位置拉动悬挂的钢丝绳触发开关，开关内部的电气联锁触点会直接切断输送机驱动回路的电源，实现整机紧急抱闸停机，避免事故扩大。和普通的跑偏开关、速度开关不同，拉绳开关需要沿输送机机架两侧全程布置，相邻两台开关的间距通常控制在30-50米，保证巡检人员在沿线任意点位伸手就能触碰到拉绳，钢丝绳通过绳夹固定在开关的摆臂触发端，全程保持适度张紧，避免垂度过大导致触发延迟或者误动作。

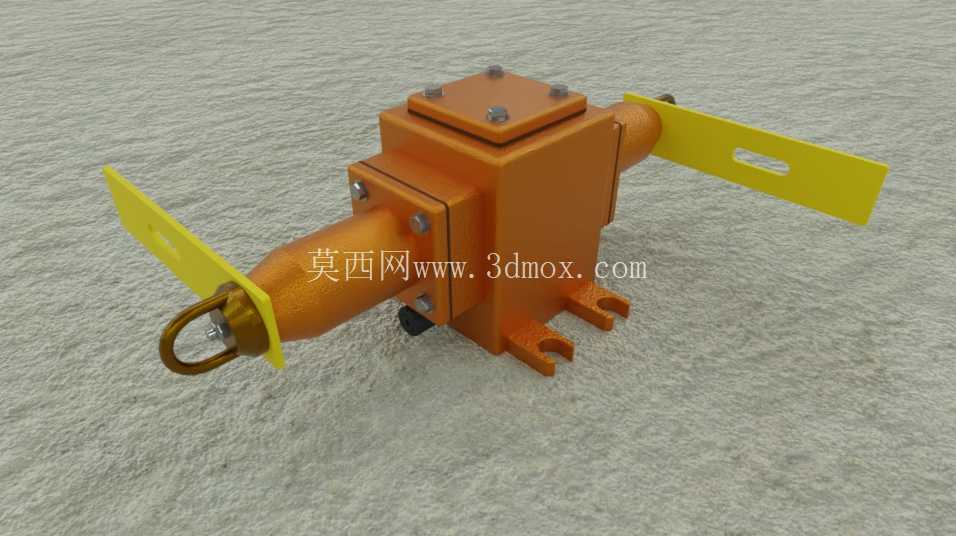

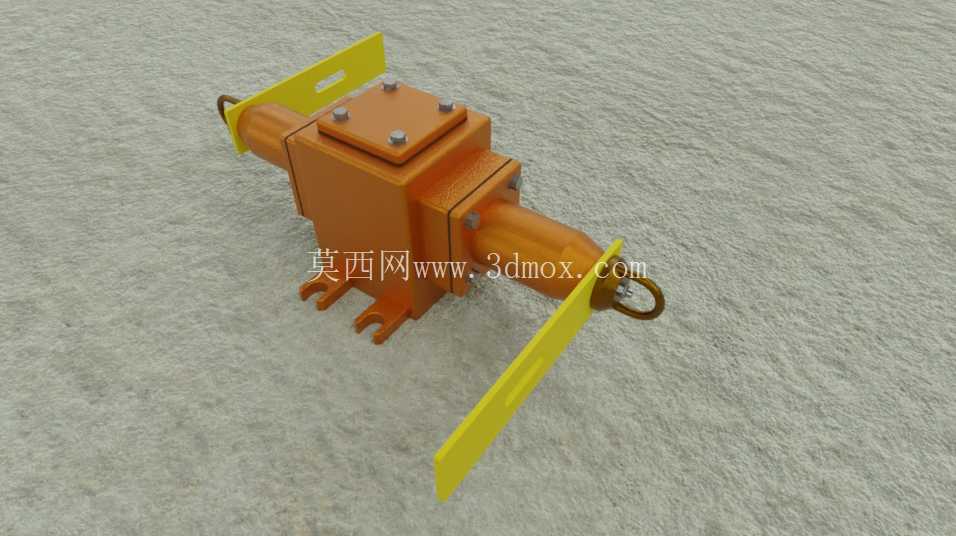

从模型的设计还原思路来看，建模时优先还原了开关的安装接口与外部操作边界：开关本体采用铸铝外壳的方正结构，底部预留了和输送机中间架槽钢适配的安装孔位，安装时不需要额外加工过渡支架，直接通过螺栓固定在机架侧面的预设安装位即可，安装高度通常控制在距离输送皮带承载面下方1.2-1.5米，刚好匹配成年巡检人员站立操作的手臂高度。开关两侧伸出的触发摆臂带有复位手柄，触发后需要现场人工复位才能重新启动设备，避免故障未排除就远程启机带来的二次风险，模型里也还原了摆臂的转动角度范围，装配时可以模拟钢丝绳牵拉时的摆臂行程，验证拉绳布置时是否存在角度卡滞、牵拉行程不足的问题。

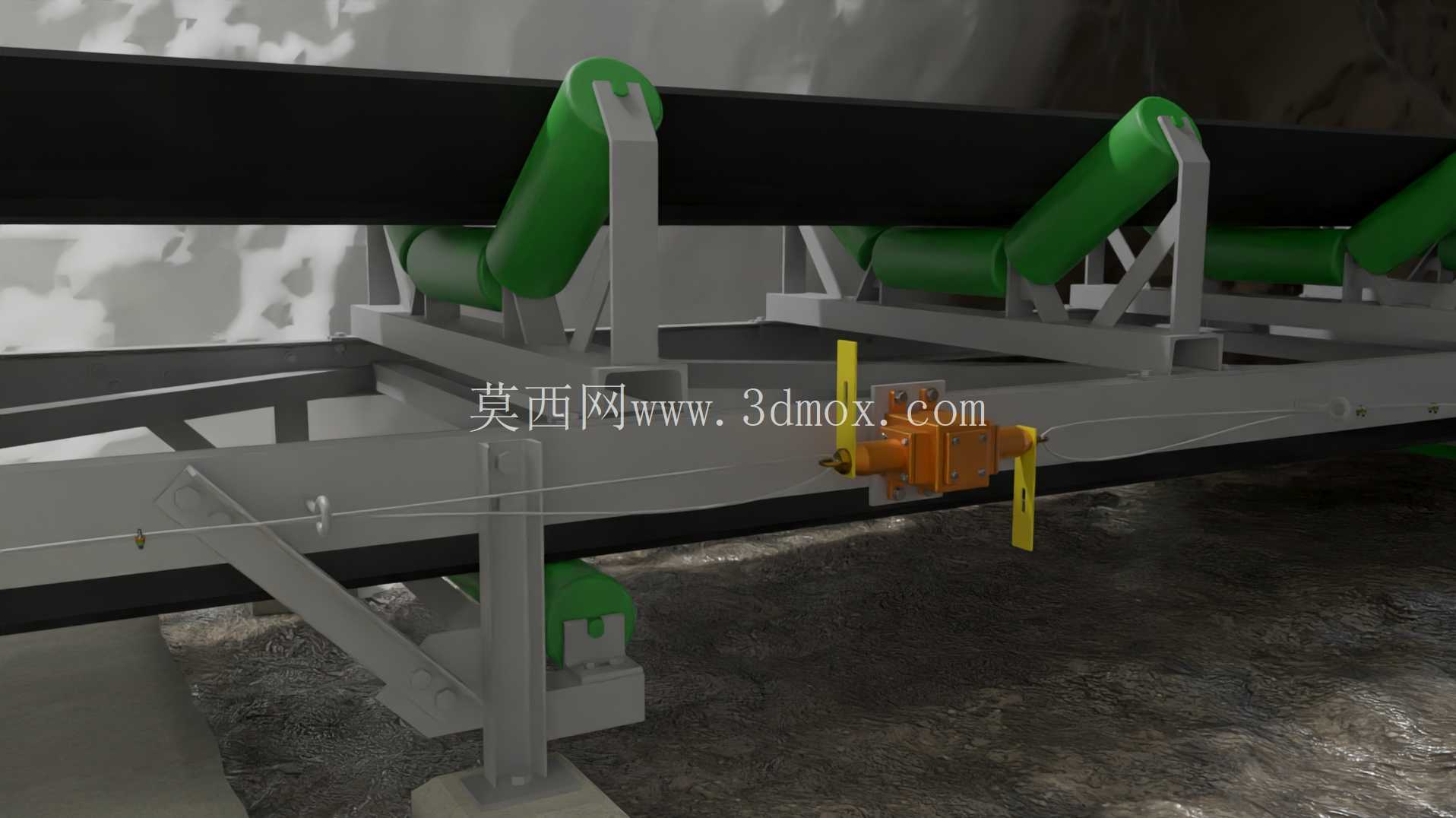

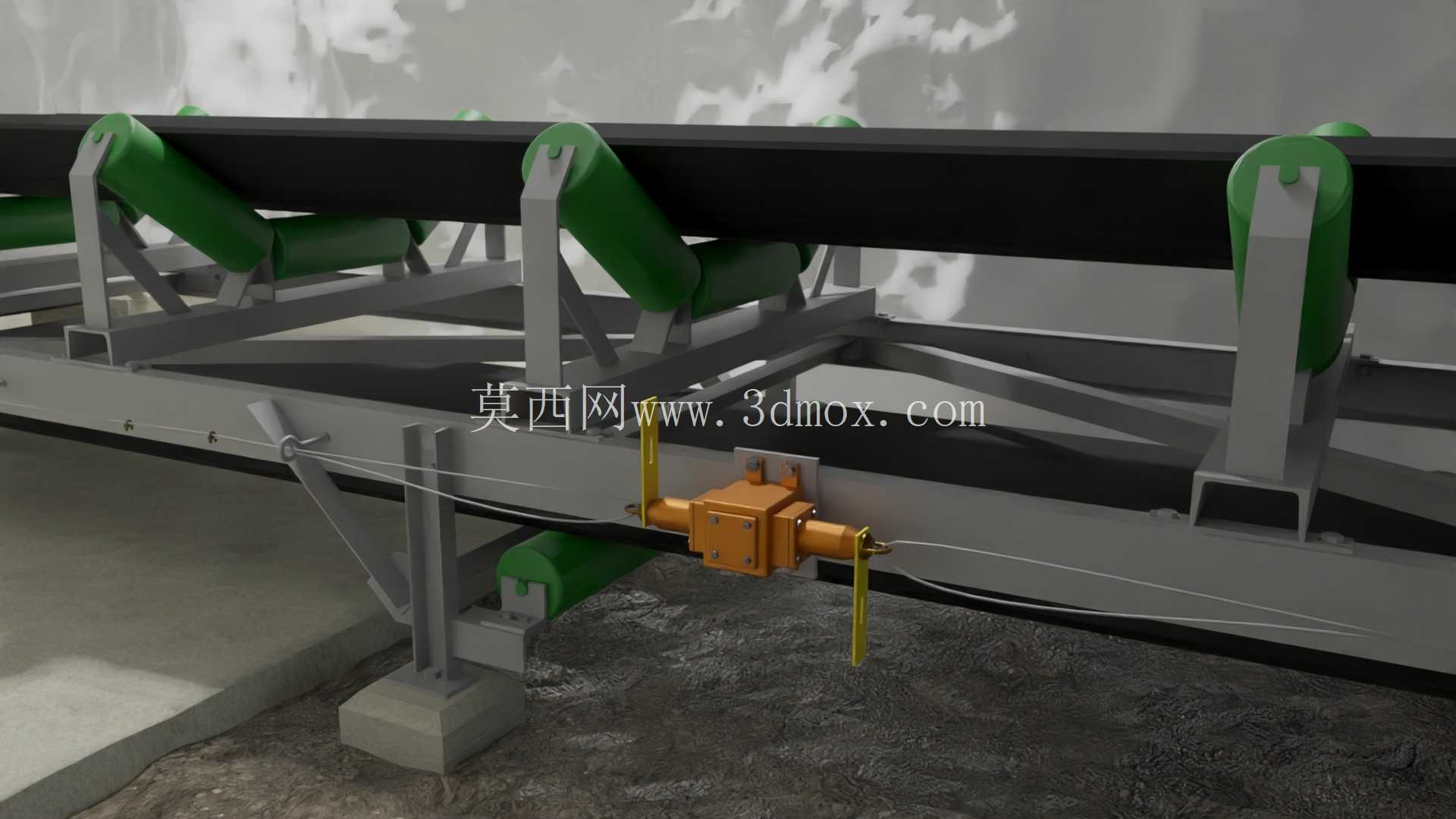

从安装边界的细节来看，建模时特意还原了开关和托辊组、机架支腿的相对位置关系：开关安装位需要避开缓冲托辊组、落料点导料槽的位置，避免落料冲击、物料飞溅误碰开关导致非计划停机，同时拉绳的布置需要沿机架走向保持平直，每隔3米设置一个托环支撑钢丝绳，避免钢丝绳自重下垂导致的触发灵敏度下降。模型里的开关本体尺寸参考了行业通用的双作用拉绳开关规格，本体长度约220mm，宽度约120mm，厚度约90mm，两侧摆臂的触发行程约25mm，触发拉力控制在100-150N，既不会因为日常风吹、设备振动导致误触发，也能保证人员遇险时稍用力牵拉就能可靠动作。

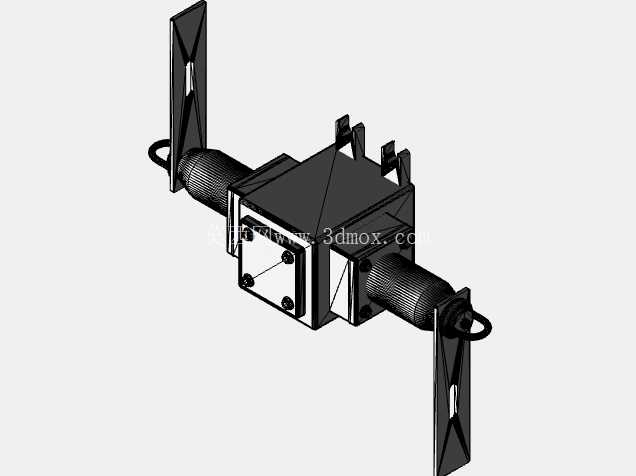

在结构细节的还原上，模型没有做过度的内部结构拆解，重点保留了外部安装、接线、操作相关的特征：本体侧面预留了电缆进线的格兰头接口，建模时给出了接口的标准螺纹尺寸，方便电气设计人员匹配对应的电缆密封接头；顶部的复位手柄做了防滑纹理处理，现场复位时操作人员戴劳保手套也能可靠操作；摆臂末端的钢丝绳固定孔做了沉台设计，固定绳头时不会出现钢丝绳滑脱的问题。对于做带式输送机整机设计的工程师来说，这类安全部件的模型不需要还原内部的触点结构、弹簧机构，只要把外部安装尺寸、操作空间、相邻部件的干涉边界还原准确，就能满足整机装配、布局校验、安装指导的需求，毕竟这类部件都是标准化的外购件，设计时只需要做好选型和安装位置规划，不需要做内部零件的加工设计。

从现场运维的实际角度出发，模型里还原的安装位置也符合现场的使用习惯：开关布置在输送机巡检通道的同侧，拉绳沿巡检通道走向布置，巡检人员日常巡检时可以随时检查拉绳的张紧度、开关的固定状态，出现触发时也能快速到达开关位置排查故障、复位操作。如果是长距离的越野带式输送机，还可以在拉绳上每隔10米挂一个醒目的红色提示牌，提醒沿线人员拉绳的位置，模型里也预留了提示牌的挂载位置，可以根据项目需求添加对应的附件。另外在倾斜段、转弯段的输送机布置时，拉绳开关的安装密度要适当加大，因为这些区段是物料撒漏、皮带跑偏的高发区域，更容易出现突发故障，需要更密集的紧急停机点位，建模时可以根据不同的输送机工况调整开关的布置间距，模拟不同场景下的安全保护覆盖范围。
