马桶水箱耦合盒卸载排水联动机构

这套耦合盒卸载机构是卫浴洁具冲水系统里的核心执行部件，日常主要适配连体式、分体式坐便器的内置水箱，承担冲水动作触发、排水阀启闭、水量控制的联动功能，区别于传统单链条提拉的简易排水结构，这套机构把按键受力传导、浮筒限位、排水口密封、补水导流几个功能模块整合在同一立式安装基座上，能有效减少水箱内部零散配件的数量，降低现场装配的对位难度。

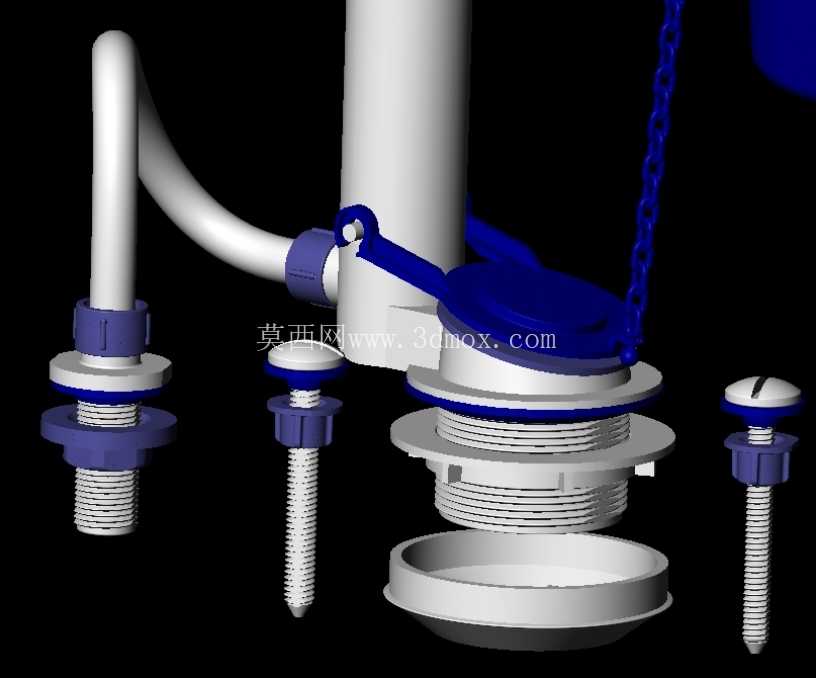

从实际安装边界来看，整套机构的立式主柱高度适配常规200-260mm高度的陶瓷水箱腔体，底部排水密封座的外径匹配国标2寸排水口的安装尺寸，侧边的补水弯管接口外径适配常规12mm内径的补水软管，顶部的按键连接座可以适配顶按、侧按两种不同的按键触发结构，不需要额外加装转接配件就能完成装配。安装时只需要把底部密封座穿过水箱底部的排水孔，从下方用锁紧螺母配合橡胶密封圈压紧固定，再把侧边补水弯管和水箱进水阀的补水出口对接，顶部连接座和水箱盖板上的按键推杆对齐即可，不需要在陶瓷箱体上额外打孔，适配市面上绝大多数主流规格的家用坐便器水箱。

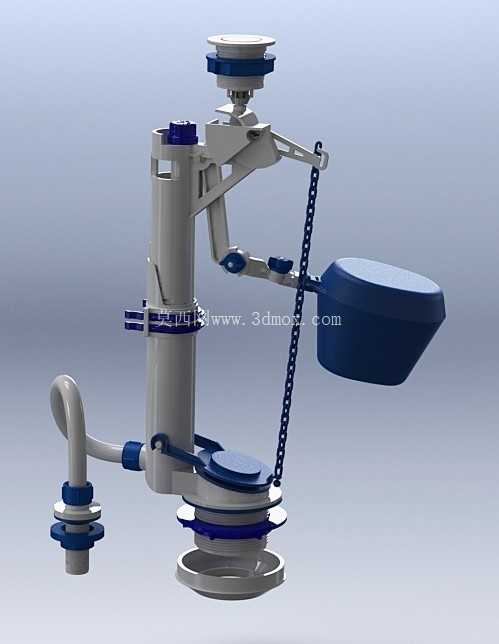

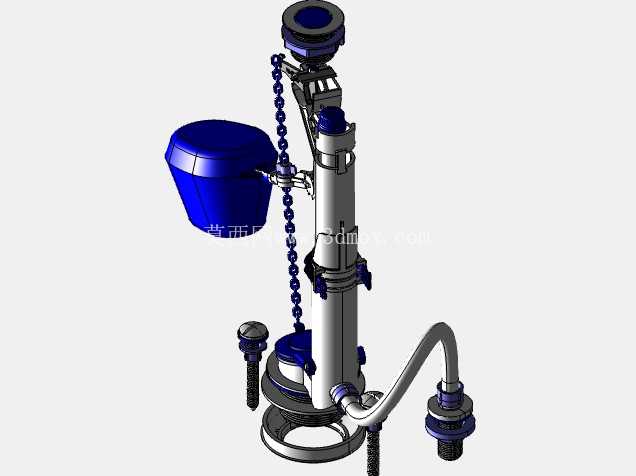

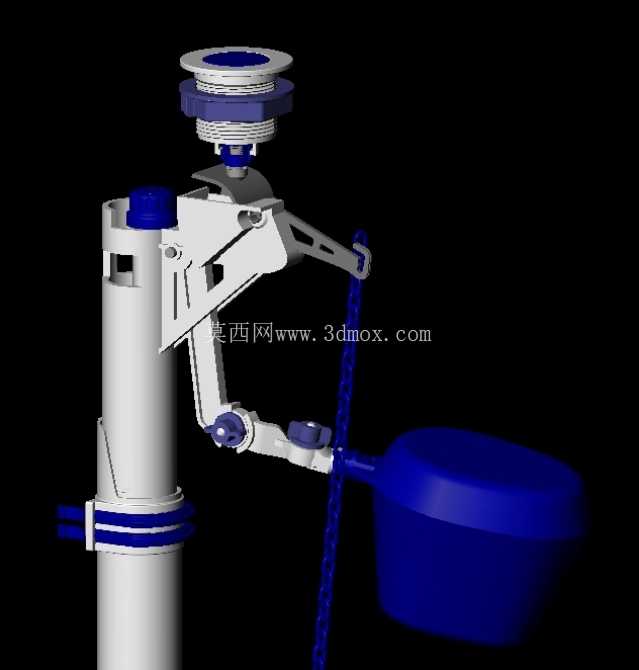

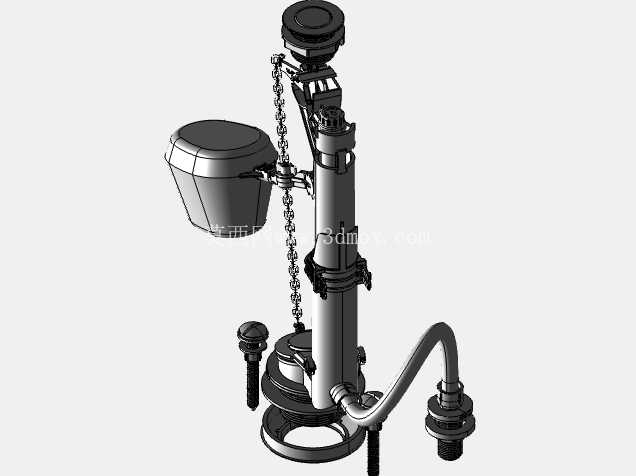

结构设计上，这套机构采用立式立柱作为主承载基体，所有活动部件都通过销轴定位在立柱对应的安装位上，避免了零散配件长期使用后出现移位、卡滞的问题。传动部分采用杠杆加链条的复合传动结构，当用户按下冲水按键时，顶部的受力压盘向下位移，通过立柱上的两级杠杆放大按压力矩，带动链条提拉排水阀的密封盖，实现排水冲水动作；当水箱内水位下降到设定位置时，耦合盒位置的配重浮筒随水位下落，带动卸载机构动作，让密封盖回落封住排水口，同时联动进水阀开始补水，直到水位上升到工作水位后，浮筒抬升锁定机构，等待下一次冲水触发。侧边的弯管结构是独立的补水通道，在排水结束后进水阀补水的过程中，一部分水流会通过这个弯管直接注入坐便器水封位置，补充水封水量避免水封不足返味，不需要额外加装独立的补水管路。

从实际使用的工况适配来看，这套机构的所有活动铰接点都采用了耐磨的工程塑料轴套，长期在水箱内浸泡的环境下不会出现锈蚀卡滞的问题，密封盖采用软质橡胶和硬质塑料复合的结构，关闭时能和排水口端面完全贴合，不会出现长期使用后密封不严漏水的问题。传动杠杆的力矩配比经过反复调校，只需要很小的按压力度就能触发排水动作，不会出现按键生硬、按不动的情况，同时杠杆的行程限位做了冗余设计，不会因为用户按压力度过大导致部件变形损坏。链条的长度可以根据实际水箱的安装高度做小幅调整，适配不同高度的水箱安装需求，不需要定制不同长度的传动配件。

在结构建模的过程中，所有配合面的公差都按照卫浴五金件的通用装配公差设定，销轴和安装孔的配合间隙控制在0.2-0.3mm，既保证活动部件转动灵活，又不会因为间隙过大出现晃动异响；密封件的压缩量控制在1.5-2mm，既能保证密封效果，又不会因为压缩量过大导致启闭阻力过大。所有部件的拔模角度都按照注塑生产的要求做了1-1.5度的拔模斜度，壁厚控制在2-3mm均匀分布，避免注塑生产时出现缩痕、缺料的问题，不需要做额外的结构修改就能直接开模量产。对于做卫浴产品结构设计的工程师来说，这套模型可以直接作为同类型产品设计的参考基座，根据具体的水箱尺寸调整立柱高度、杠杆力矩比、密封座尺寸就能快速衍生出适配不同型号水箱的排水机构，大幅缩短新品开发的周期；对于做卫浴产品维修、配件选型的从业者来说，也可以通过模型直观了解内部的传动逻辑，快速判断故障点，选择适配的替换配件。
