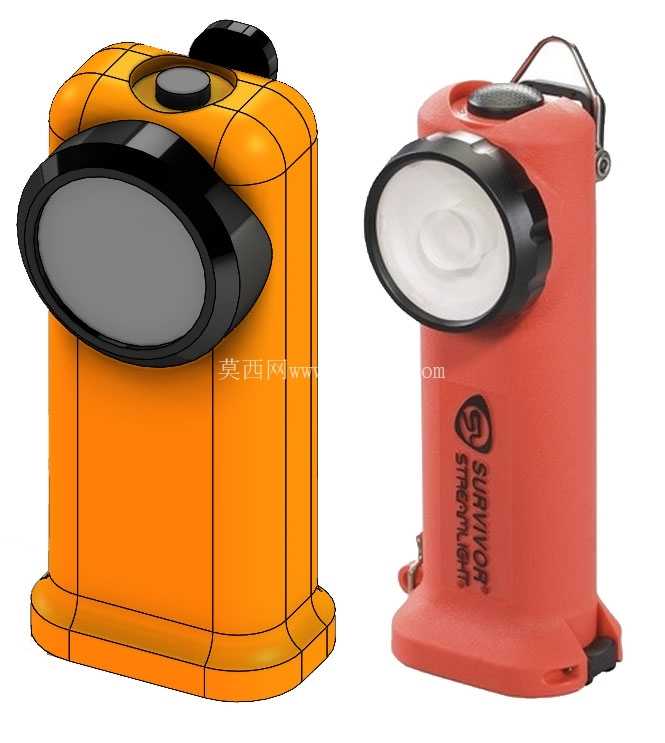

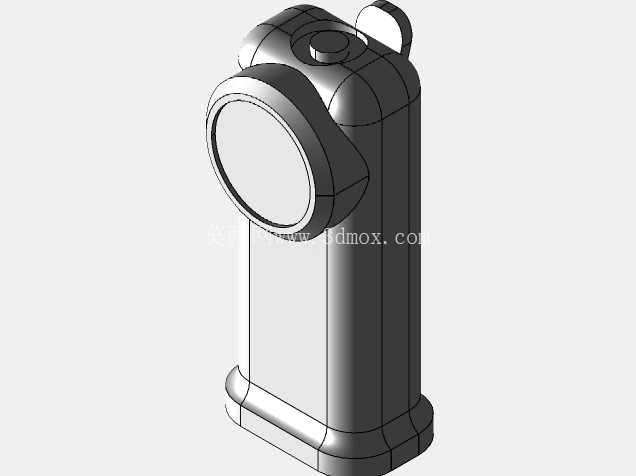

消防员手持C4 LED应急照明手电结构设计

这款手持照明设备的结构设计，核心围绕消防作业场景的极端使用需求展开，区别于普通民用手电，其整体构型充分考虑了火场复杂环境下的操作可靠性。从结构布局来看，灯头采用可多角度偏转的铰接设计，偏转角度覆盖0至90度区间，作业人员可根据现场照明需求调整灯头角度，无需持续手持调整照射方向，解放双手完成破拆、搜救等操作，这一设计在狭窄烟道、坍塌建筑内部等受限空间作业时实用性极强，能够将光线精准投射到作业面，避免手持姿势带来的照明盲区。

设备主体采用立式方正构型，底部做了加宽防滑处理，可直接直立放置在地面、台阶等平面上作为临时固定照明点，配合可偏转灯头，能够在现场临时集结点、装备整理区域提供大范围环境照明，无需额外架设照明支架。顶部设置的大尺寸按压开关，表面做了防滑凸点纹理处理，即使佩戴厚款消防防护手套也能精准操作，避免手套触感迟滞导致的开关误触或者操作失效，开关的按压行程做了冗余设计，按压反馈清晰，在高噪音、低能见度的作业环境下，操作人员可通过触感确认开关状态。

灯头部分采用大口径聚光透镜设计，LED光源的出光角度经过调校，兼顾远距离照射与近距离泛光照明需求，远射模式下可覆盖百米范围内的搜救路径标识，泛光模式下可照亮周边3至5米范围的作业区域，满足不同作业阶段的照明需求。灯头外圈采用高强度工程塑料包裹，抗冲击性能优异，即使在作业过程中发生磕碰、掉落，也能有效保护内部透镜与光源组件，避免设备失效。

设备侧面设置了金属挂扣结构，挂扣采用可旋转设计，可挂载在消防服腰带、装备背带上，挂载后不会因为人员跑动、攀爬出现晃动脱落，挂扣的承重冗余经过校核，即使搭配备用电池组也能稳定挂载。机身外壳做了多道防滑筋条设计，筋条沿机身竖向排布，即使手部沾水、沾有粉尘或者灭火剂残留，也能稳定握持设备，不会出现滑脱。

从安装与适配边界来看，设备整体高度控制在200毫米以内，机身最大宽度85毫米，可放入标准消防服的装备侧袋，不会占用过多随身装备空间，整体重量控制在300克以内，长时间手持作业不会产生明显的负重感。电池仓采用密封式结构，仓盖处设置了双层橡胶密封圈，可满足雨天作业、水淋环境下的防水需求，避免水渍进入仓体导致电路短路，仓盖采用旋扣式锁紧结构，无需额外工具即可开启更换电池，在作业现场可快速完成电源更换，减少设备停用等待时间。

机身底部设置了隐藏式充电接口，接口处配有橡胶防尘塞，日常状态下塞体完全覆盖接口，避免粉尘、水渍侵入，充电电路内置过充过放保护模块，可适配常规车载充电、现场应急电源充电等多种供电场景，无需专用充电设备。设备外壳材质选用阻燃级工程塑料，可耐受短时间高温烘烤，在火场高温环境下不会出现壳体软化、变形的问题，结构强度保持稳定。

在结构建模过程中，灯头铰接部位的配合间隙做了精准控制，既保证偏转操作的顺畅度，又避免间隙过大导致灯头在使用过程中自行移位，铰接轴处设置了阻尼结构，调整到任意角度都能保持稳定定位，不会因为设备晃动、震动出现角度偏移。机身内部的电路仓与电池仓做了分隔式设计，中间设置隔热衬层，避免电池长时间工作产生的热量传导至电路模块，影响电路元器件的工作稳定性，同时也能在外部高温环境下延缓仓内温度上升速度，延长设备在极端环境下的工作时长。

这款照明设备的设计没有追求冗余的附加功能，所有结构设计都围绕消防作业的实际需求展开，每一处构型都对应具体的使用场景痛点，从握持手感、操作便捷性到环境适应性，都充分考虑了一线作业人员的实际使用习惯，能够在复杂恶劣的作业环境下提供稳定可靠的照明支持。
