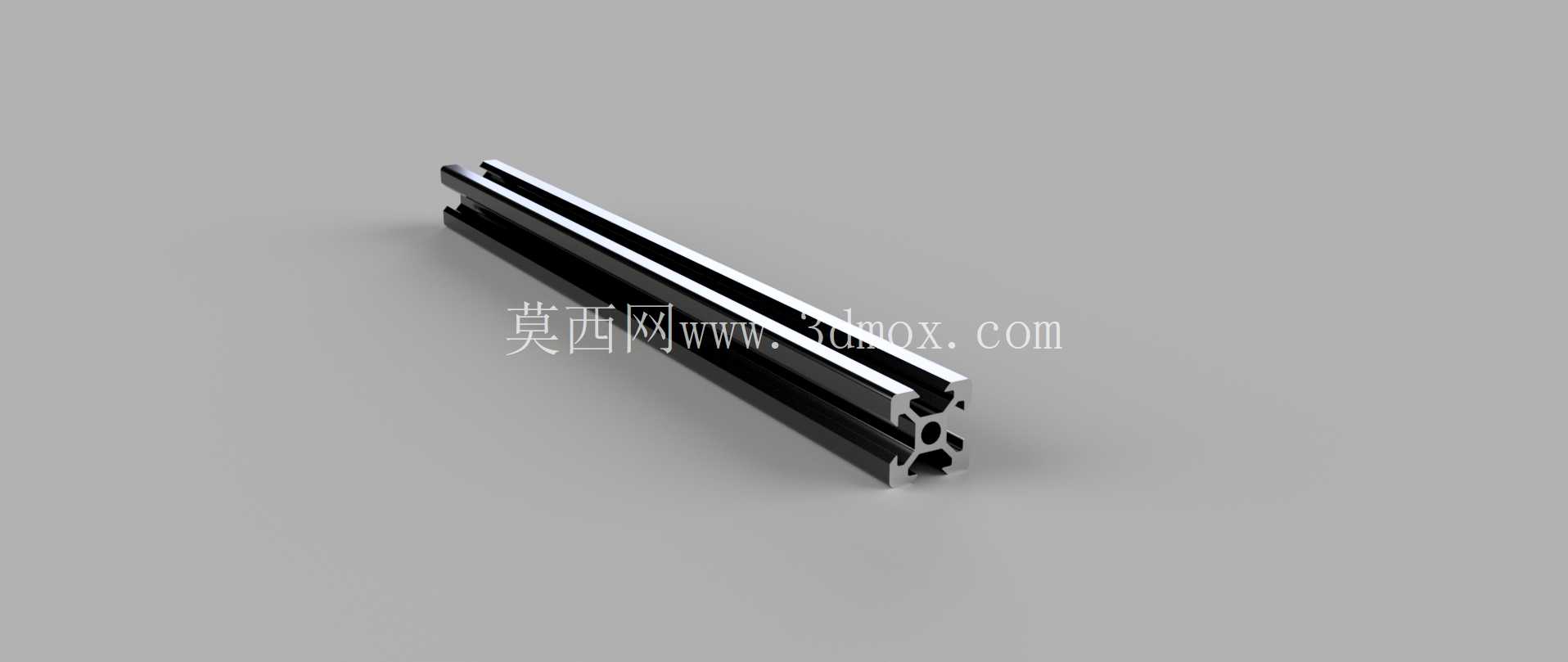

高精度2020V型槽工业铝型材结构

　　在非标自动化设备、桌面级小型加工机架、3D打印设备运动框架、检测工装台架这类对安装精度有明确要求的场景里，20系列V型槽铝型材一直是轻量化搭建的核心基础构件。常规流通的同规格型材截面轮廓往往存在公差偏移，尤其是V型槽的角度偏差，会直接导致配套的V型滚轮在运动过程中出现卡滞、跳动、磨损不均的问题，长期运行下设备的重复定位精度会快速衰减，无法满足精密传动的需求。这款2020规格的V型槽铝型材，在设计阶段就把槽型精度作为核心管控点，将V型槽的夹角严格控制在90度，槽面的直线度公差沿型材长度方向均匀分布，确保配套滚轮在整段型材上滚动时，接触应力保持一致，不会出现局部应力集中导致的滚轮 premature 磨损。

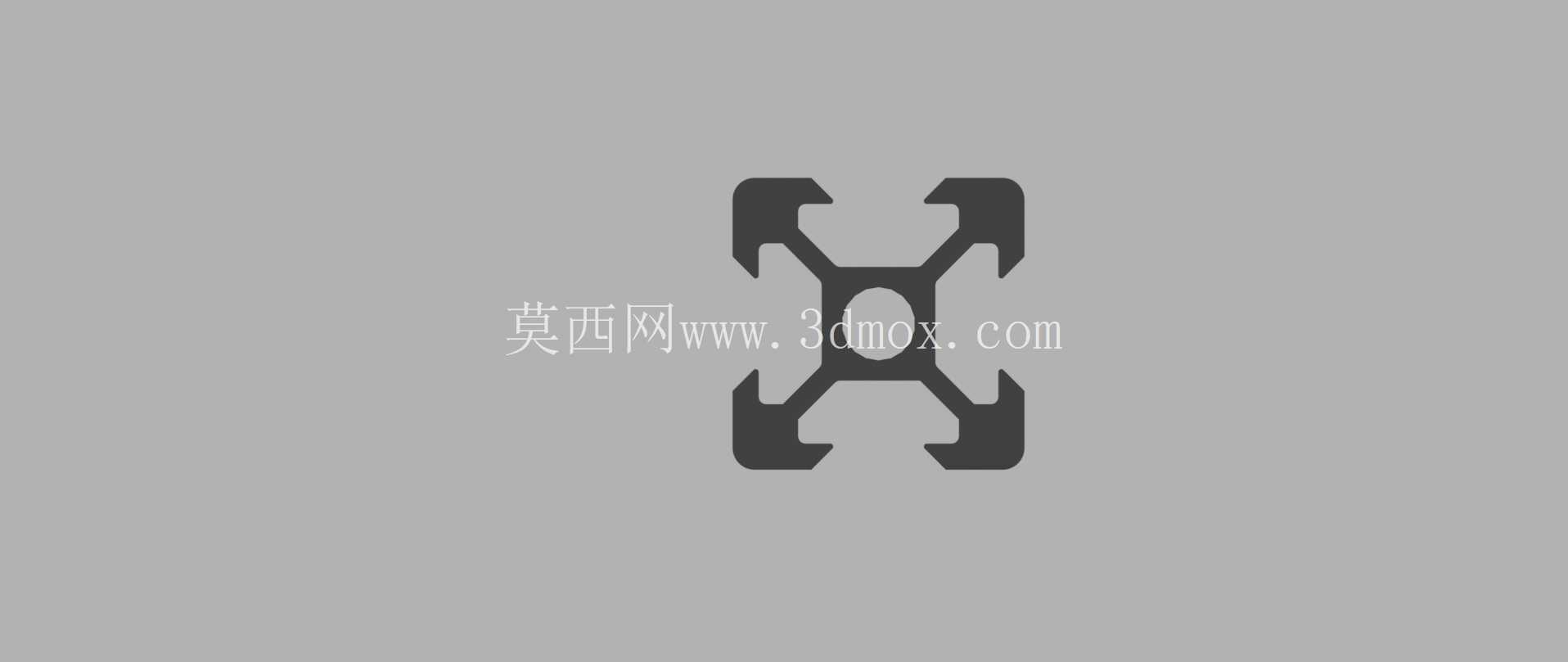

　　从安装边界来看，这款型材的截面外轮廓尺寸为20毫米×20毫米，单根可用长度为500毫米，截面的槽位布局完全兼容20系列铝型材的标准安装配件，包括T型螺母、角码、端盖、脚轮连接座等，不需要额外定制转接件就能完成快速组装。型材的中心位置预留了标准的安装孔位通道，可以直接穿入内六角螺栓完成相邻型材的直角拼接，拼接后的框架平面度误差可以控制在每米0.1毫米以内，完全满足小型精密设备的机架刚性要求。在实际设备搭建过程中，这种高精度V型槽铝型材可以直接作为线性运动的导轨基座使用，不需要额外加装外置直线导轨，就能实现轻载工况下的平稳直线运动，大幅降低设备的整体搭建成本和组装周期。比如桌面级的点胶设备、小型皮带输送线、视觉检测工位的支架搭建，用这款型材做框架主体，既能保证整体结构的轻量化，又能通过V型槽的高精度配合，让运动轴的运行平顺性达到设计要求。设计过程中，针对常规型材容易出现的槽口变形问题，特意优化了截面的壁厚分布，在V型槽的受力位置增加了局部壁厚，避免型材在切割、攻丝、安装锁紧的过程中出现槽口形变，导致后续滚轮安装出现间隙。型材的四个外角做了微小的倒角处理，既避免组装过程中锐边划伤操作人员，也能让端盖、封条等配件的安装更加贴合，不会出现装配间隙。

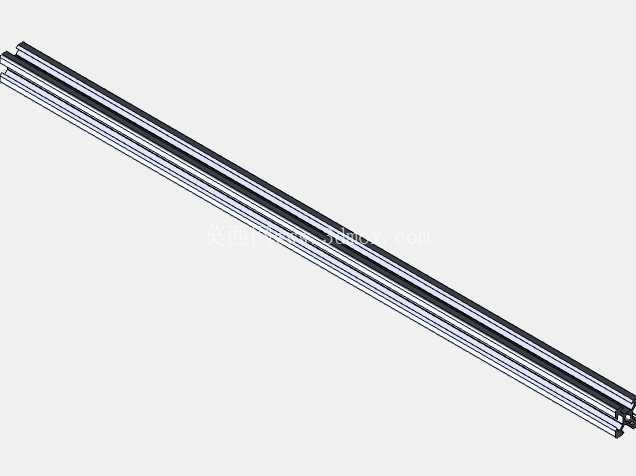

　　在做三维结构设计的时候，这款型材的模型可以直接导入装配体中，截面的所有安装尺寸都和实际生产的型材保持一致，不需要设计师再去手动修正轮廓公差，能直接在软件中完成配件的虚拟装配，提前排查安装干涉问题，减少实际加工组装时的出错概率。对于需要做模块化设备搭建的场景，这种高精度的V型槽铝型材可以实现快速拆装重组，同一套型材构件可以根据不同的生产需求，重新拼接成不同尺寸的设备框架，大幅提升构件的复用率，降低小批量设备研发的物料成本。在运动负载方面，单根500毫米长度的该款型材，作为水平安装的运动导轨使用时，配合标准的V型滚轮，可以承载不超过15千克的运动负载，运行速度最高可以达到每秒1米，完全满足小型自动化设备的运动参数需求。

　　如果是作为纯框架支撑结构使用，四根该型材组成的立式支撑柱，可以承载超过100千克的静态负载，满足桌面设备、小型检测仪器的支撑刚性要求。和同规格的普通欧标2020铝型材相比，这款带高精度V型槽的型材不需要在槽内额外加装导轨条，直接利用自身的V型面作为运动接触面，整体结构更加紧凑，安装空间占用更小，非常适合对设备体积有严格限制的桌面级应用场景。在做型材拼接的时候，相邻两根型材的V型槽可以通过专用的对接件实现无缝衔接，延长后的导轨面直线度不会出现明显台阶，保证滚轮在经过拼接位置时不会产生冲击振动，适合搭建长度超过单根型材规格的长行程运动轴。
