1515系列工业铝型材套件

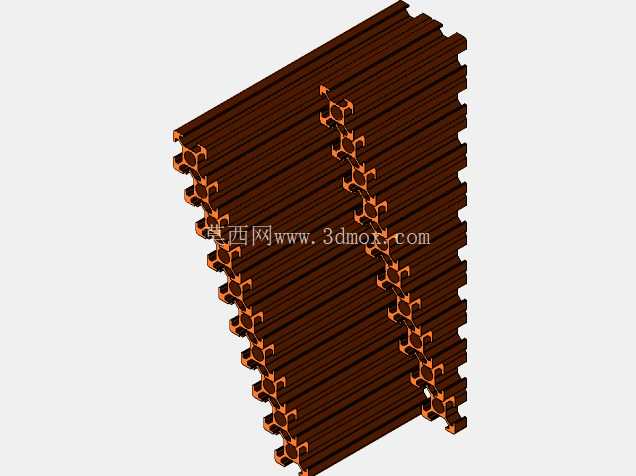

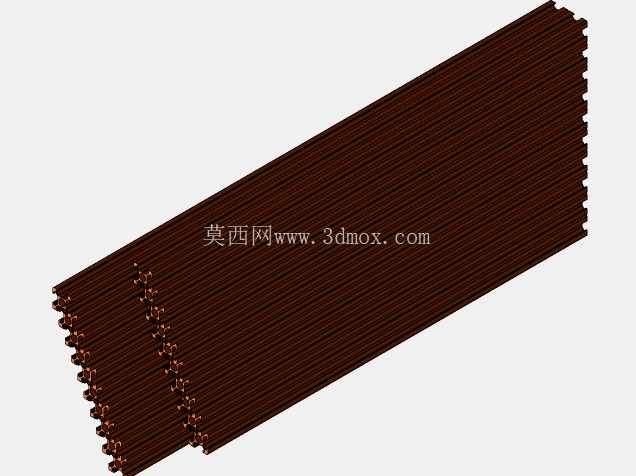

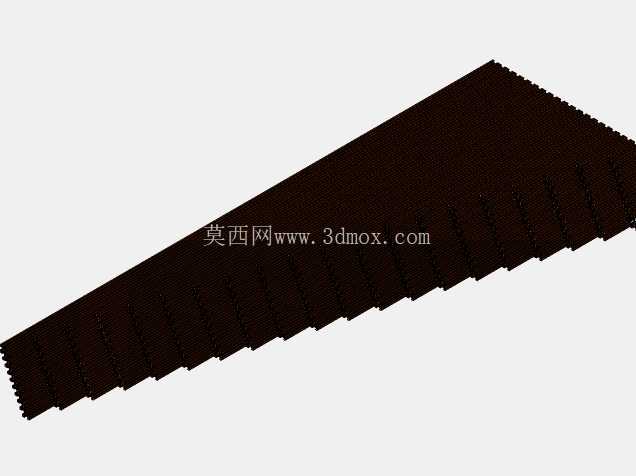

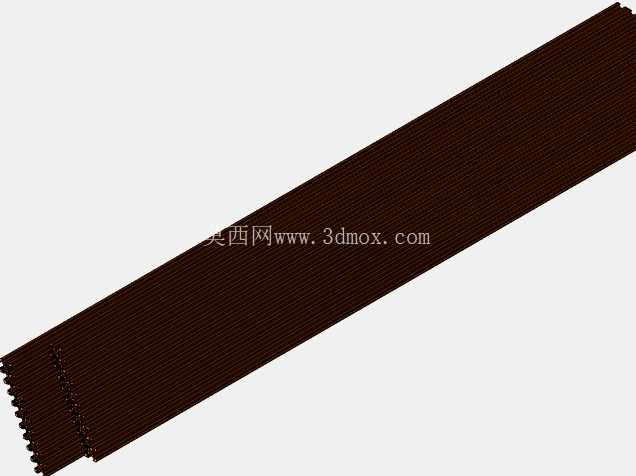

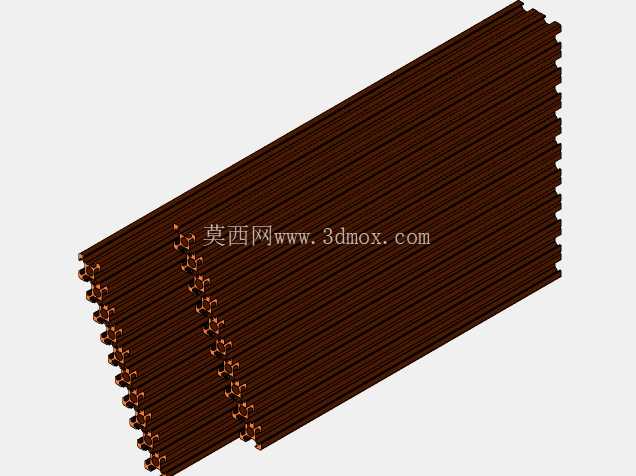

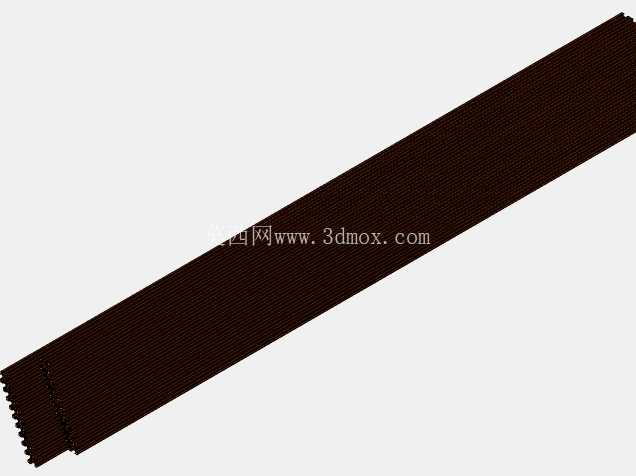

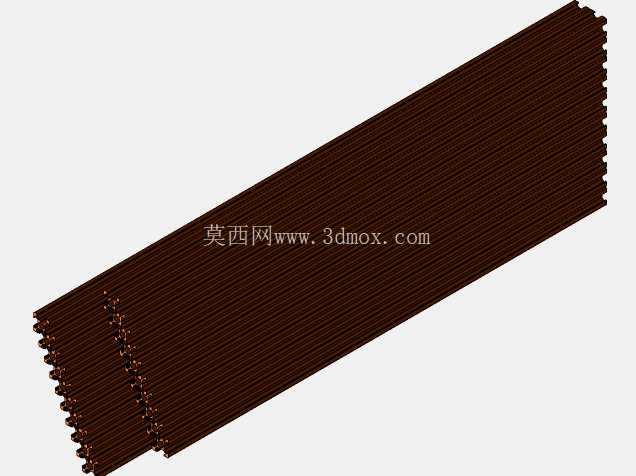

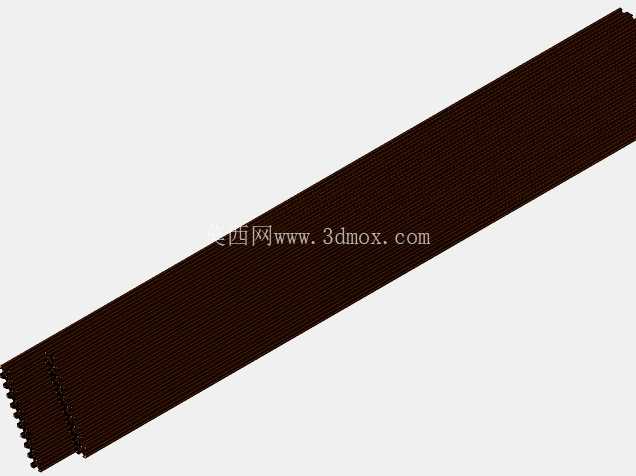

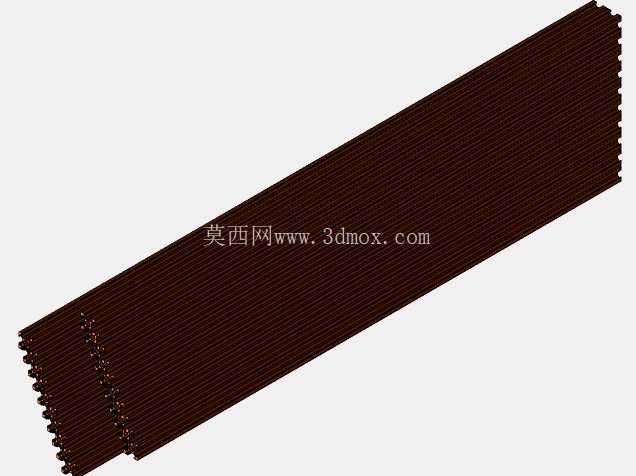

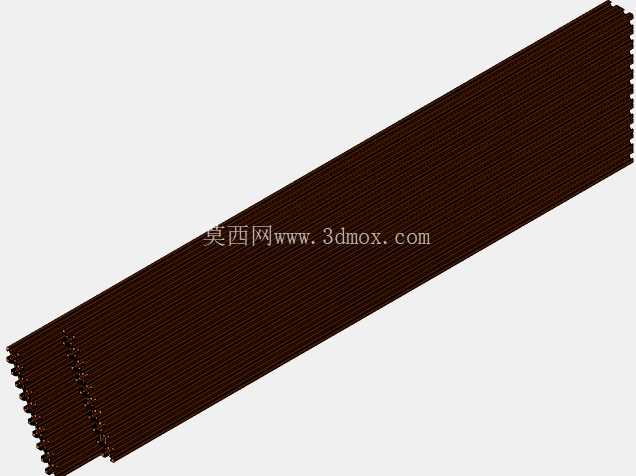

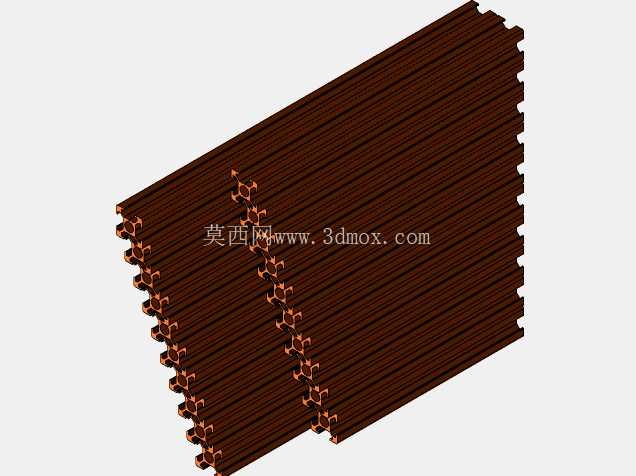

　　从设计逻辑上看，1515型材属于微型工业铝型材范畴，槽口尺寸适配标准的M3、M4紧固件，配套的端盖、角码、滑块螺母等连接辅件也在套件内做了对应建模，装配时可以直接模拟实际的连接方式，校验角件安装后是否会和设备面板、走线槽产生干涉。实际应用场景里，这类小规格铝型材多用于桌面级实验设备的框架搭建、小型传感器的安装支架、3D打印机的运动模组基座、电子检测治具的承载框架，相比传统的角铁焊接框架，铝型材组装不需要焊接工序，后期调整结构时只需要松紧紧固件就能改动框架尺寸，对于需要频繁迭代的实验类设备、小批量定制的工装治具来说，适配性极强。从安装边界来看，1515型材的截面外轮廓尺寸为15mm×15mm，槽口深度符合通用工业铝型材的标准尺寸，安装时相邻型材通过角码连接的话，单角件会占用单侧8mm的安装空间，设计框架外轮廓尺寸时需要提前把连接辅件的占用空间算进去，避免后期装配时出现尺寸超差。型材的端面可以安装端盖做封边处理，也可以直接安装脚杯、脚轮做支撑，套件内的不同长度型材，端面的安装孔位都做了统一的标准化处理，不管是拼接成平面框架还是立体框架，都能直接匹配对应的连接配件。这套1515规格的铝型材套件，覆盖了从5mm到1m的长度区间，以5mm为递进步长做了全系列规格的建模，对于做小型自动化设备、桌面级工装台架、检测工位治具框架的结构工程师来说，能省去大量重复绘制基础型材的时间。日常做非标设备设计时，小型铝型材的选型往往最耗时间，尤其是做紧凑空间内的安装支架，既要兼顾安装强度，又要避开周边运动部件的干涉边界，这套全长度规格的型材模型，能直接在装配环境里快速调取匹配长度的型材，实时校验安装空间，不用反复调整型材长度参数、反复重生装配特征。

　　做结构设计时，很多工程师容易忽略铝型材的槽口朝向问题，这套模型在建模时就保留了槽口的完整特征，装配时可以直接在模型上确认槽口朝向是否能满足紧固件安装的操作空间，比如在狭窄空间内拧螺丝时，扳手的活动空间是否足够，滑块螺母能不能顺利滑入槽内，这些细节都能通过调取对应长度的型材模型提前校验。另外，这套型材套件的步长设置为5mm，刚好覆盖了小型设备框架常用的长度调整梯度，做设计时不需要再对型材做切割特征的修改，直接选取最接近需求长度的型材即可，能大幅提升装配建模的效率。对于做教学演示类的机械结构模型来说，这套全系列长度的铝型材也能用来快速搭建不同尺寸的框架模型，展示铝型材框架的组装逻辑和连接方式，不需要单独绘制每一段型材的模型。

　　从强度角度来说，1515铝型材的壁厚满足小型承载场景的需求，静态承载下单根1m长的型材中点承载能达到5kg以上，足够支撑小型传感器、气动元件、轻质面板等部件，做轻量化的设备框架时不需要额外做加强筋设计，只要在连接节点处用对应的角件做加固，就能满足日常使用的强度要求。设计这类型材套件时，核心是要保证所有规格的型材截面特征完全一致，槽口位置、安装孔位的同轴度、端面的平面度都要符合统一标准，这样不同长度的型材之间才能实现通用互换，不管是做横向支撑还是纵向立柱，都能直接拼接，不需要二次加工。

　　很多新手工程师在做铝型材框架设计时，容易出现型材长度选得过短导致连接配件装不上，或者选得过长导致伸出部分和周边部件干涉的问题，这套全步长的型材套件，能让设计师在装配过程中快速替换不同长度的型材，实时验证装配效果，直到找到最适配的长度尺寸，减少后期生产加工时的出错概率。另外，这类微型铝型材还经常用来做设备内部的走线架、气动管路的固定支架，利用型材槽口可以直接卡入扎带座、管夹等配件，不需要额外打孔，安装和调整都非常方便，套件内的模型保留了槽口的完整细节，能直接模拟管夹、扎带座的安装状态，校验管路和线路的走向是否合理，会不会和运动部件产生摩擦。
