重型车间焊接作业工作台结构设计

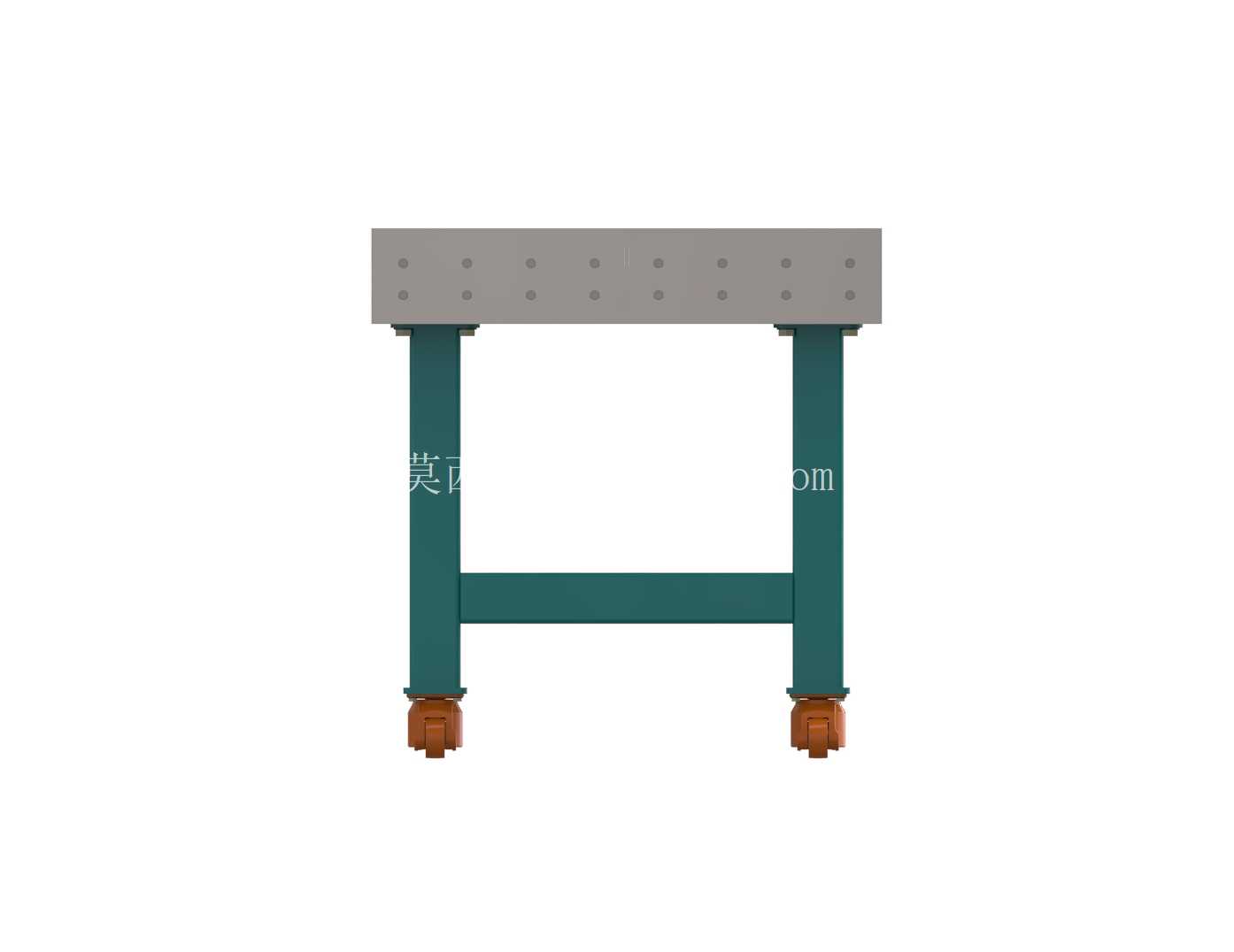

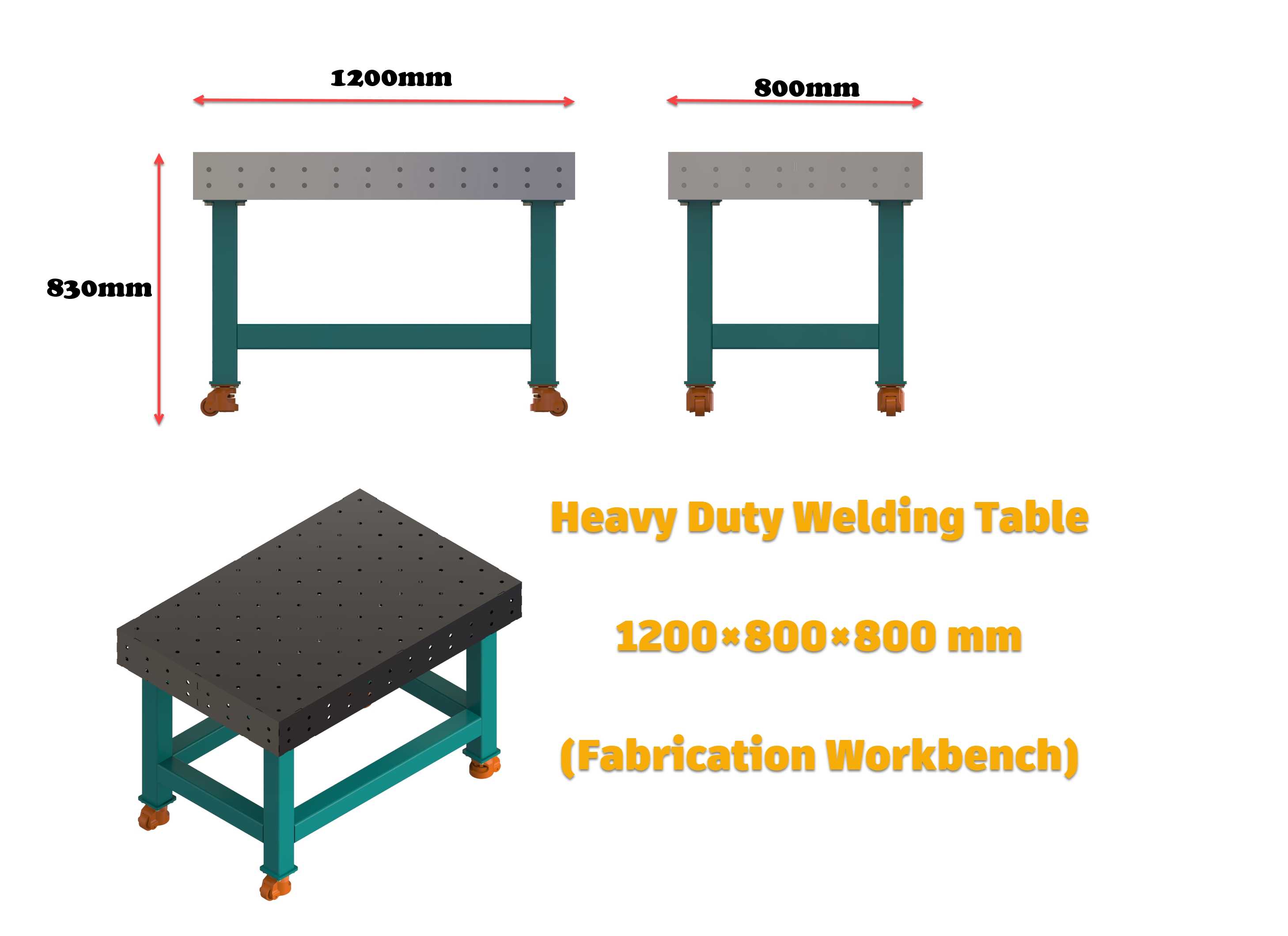

在金属结构件加工、设备组装、五金制品生产的车间场景里，焊接工位的作业基础平台直接影响工件装夹效率、焊接成型精度与作业人员的操作疲劳度，这款重型焊接作业台正是针对大负载、高频次焊接作业需求开发的工位基础装备。从安装边界来看，该工作台台面长度为1200mm、宽度为800mm，含可调脚杯的整体安装高度为830mm，这个尺寸设定经过多场景工位适配验证：宽度方向预留足够的焊枪走线、工件临时摆放空间，不会因为台面过窄导致小零件坠落；长度方向可适配长度1米以内的框架类、板类工件装夹，也可并排摆放两台小型工装夹具满足双人协同作业需求；高度匹配国内成年男性站立作业的肘部舒适高度，配合可调脚杯可根据地面平整度在±20mm范围内调节水平，避免长期在倾斜台面上作业导致的工件定位偏差。

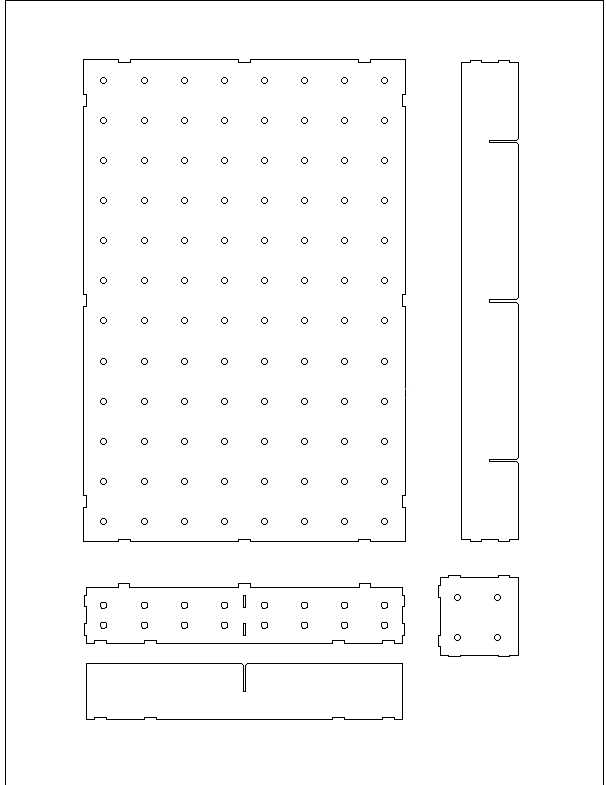

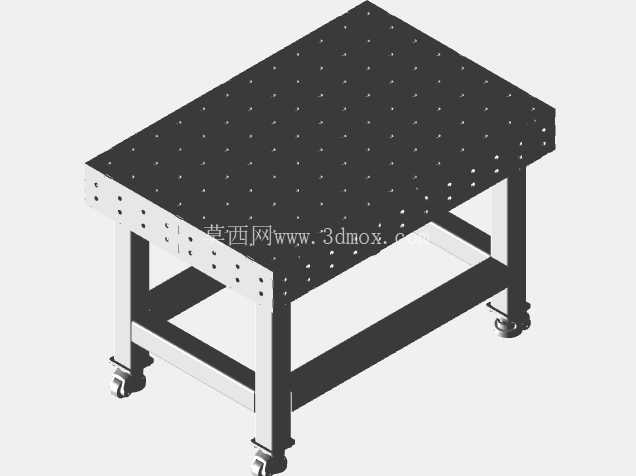

设计阶段优先考虑焊接作业的特殊工况：焊接过程中会产生持续的振动、飞溅的焊渣、局部的高温传导，因此整体框架采用低碳钢型材组焊而成，支腿采用加厚矩形管结构，底部设置十字形横撑连接四个支腿，形成封闭的受力框架，避免大负载下支腿外张变形，即使在台面上放置总重500kg的组焊件，台面整体挠度也能控制在0.5mm/㎡以内，满足精密焊接的平面度要求。台面采用多孔阵列式设计，孔位按照标准间距排布，可配合快速夹钳、定位销、角度靠山等工装附件使用，无需在台面上临时焊接定位块，避免对台面本身造成损伤，也能大幅缩短不同工件的装夹换型时间，不管是MIG气体保护焊、TIG氩弧焊还是手工电弧焊作业，都能通过孔位快速实现工件的定位锁紧，减少焊接过程中的工件移位，降低焊缝错边、尺寸超差的概率。

从实际使用场景出发，这款工作台的支腿底部采用带防滑垫的可调脚杯，既可以在水泥地面、环氧地坪地面上稳定放置，不需要额外打膨胀螺栓固定，方便车间根据生产动线调整工位布局；脚杯的防滑材质也能避免焊接过程中的高频振动导致工作台移位，同时隔绝部分振动传导到地面，减少对周边精密加工设备的影响。台面边缘做了倒角处理，避免作业人员磕碰划伤，台面厚度经过载荷校核，即使长时间承受焊渣的高温烘烤，也不会出现局部凹陷、变形的问题，日常清理时只需要用刮板将台面上的焊渣、氧化皮扫落即可，维护成本极低。

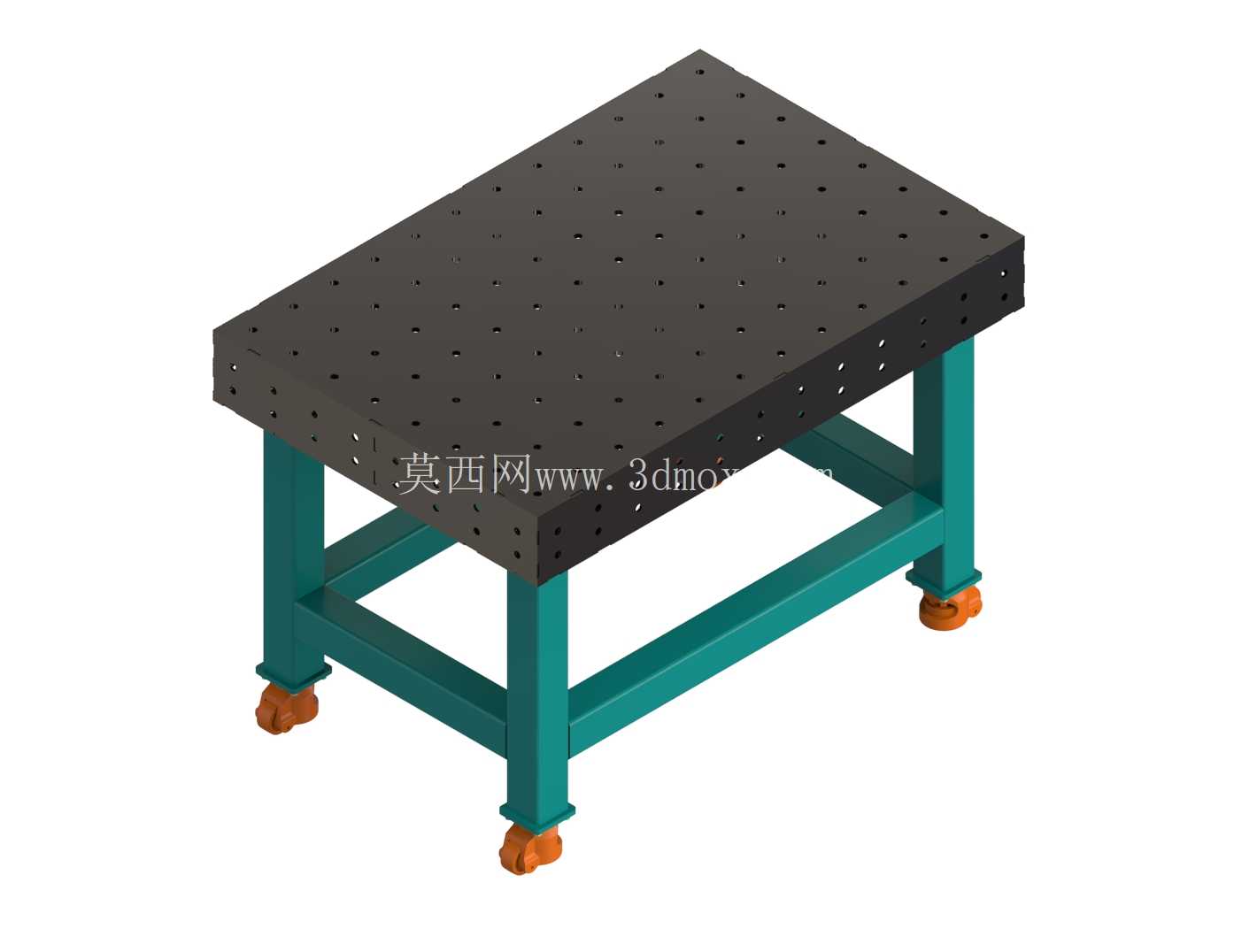

不同于轻型装配工作台，这款重型焊接台在设计时特意强化了框架的抗扭性能，四个支腿与台面横梁的连接位置采用满焊工艺并做了加强筋处理，当工人在台面上使用大扭矩扳手紧固工件、或者使用角磨机打磨焊缝时，整个台面不会出现明显的晃动，保证打磨、装配工序的操作精度。对于小型机加工车间、五金焊接加工厂、设备组装产线来说，这款工作台既可以作为独立的焊接工位使用，也可以多台拼接组成更长的生产线作业台，适配不同规格的大型框架件组焊需求；台面的多孔设计还能拓展作为钳工装配、工件划线、产品检测的基础平台，实现一台多用，减少车间内不同功能工位的重复投入。在三维建模过程中，所有型材的拼接间隙、焊缝预留位置、脚杯的调节行程都按照实际加工工艺做了还原，孔位的阵列间距、台面的平面度要求都标注了对应的公差范围，结构工程师可以直接在该模型基础上根据自身车间的作业需求修改尺寸、增加附件，也可以直接导出工程图用于生产制作，不需要重新搭建基础框架，大幅缩短工装设计的周期。
