水利进水口挡水闸门配套窗台梁组件

　　在水利水电工程的进水口结构中，这类窗台梁组件是承担挡水闸门停靠、载荷传递与密封配合的核心埋入式部件，通常被水平嵌装在混凝土进水槽的底部位置，和两侧的门槽埋件、顶部的启闭机构形成完整的闸门作业系统。日常闸门处于降下关闭状态时，整个闸门的底部会直接落在该梁体的支撑面上，梁体需要承接闸门自重、迎水面水压带来的垂直载荷，同时还要把闸门启闭过程中产生的水平方向冲击力、水流脉动带来的交变载荷均匀传递到周边的混凝土槽体结构上，避免局部应力集中造成混凝土结构开裂或者埋件松动。

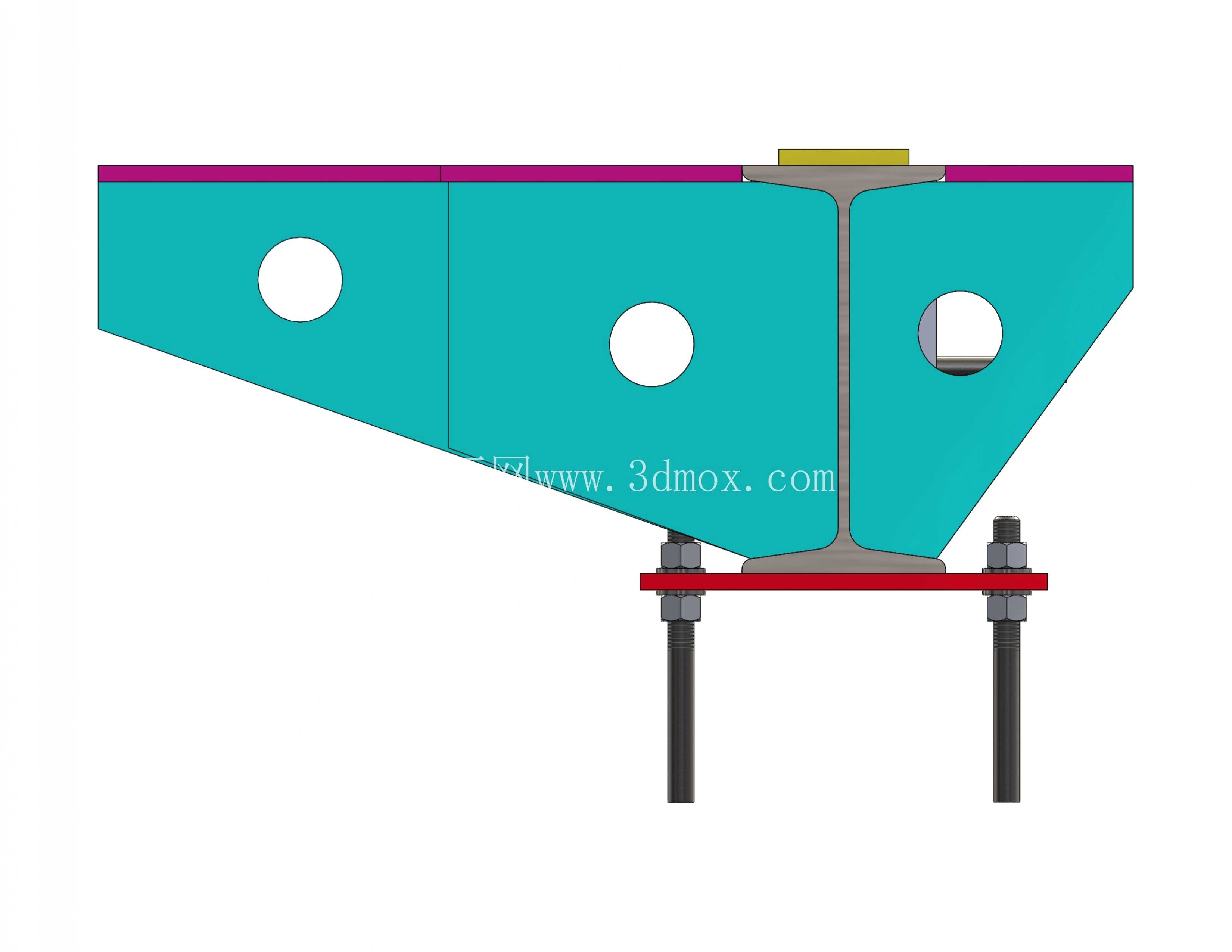

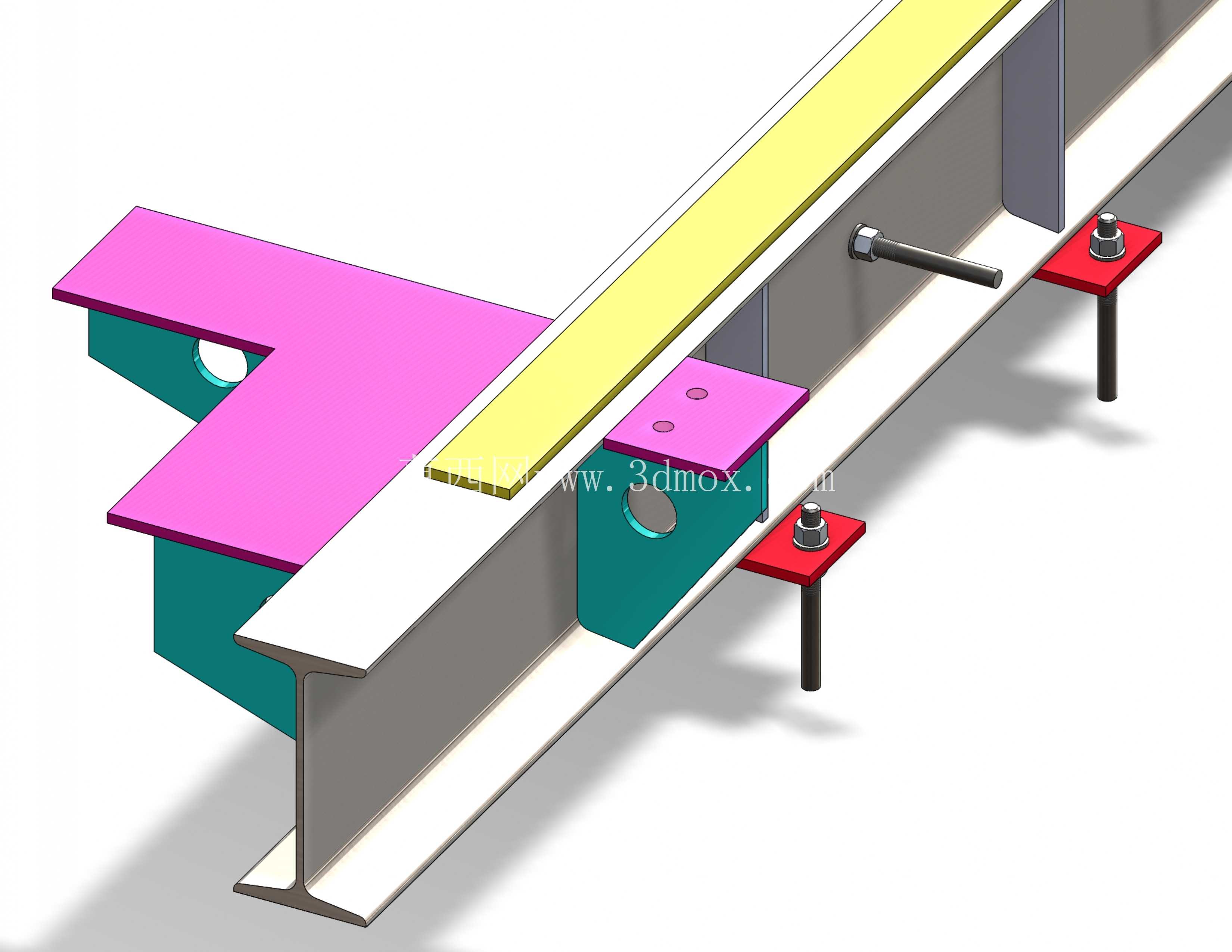

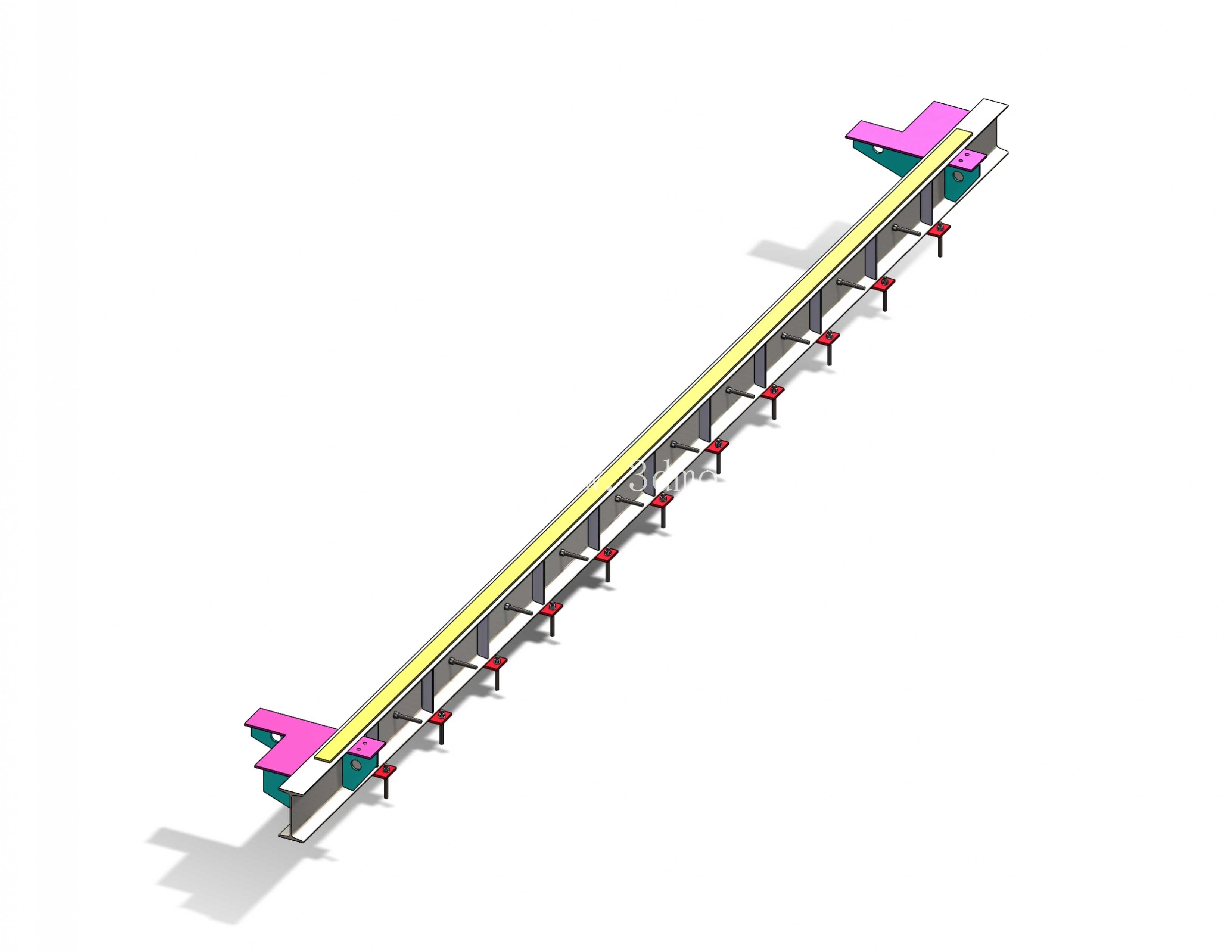

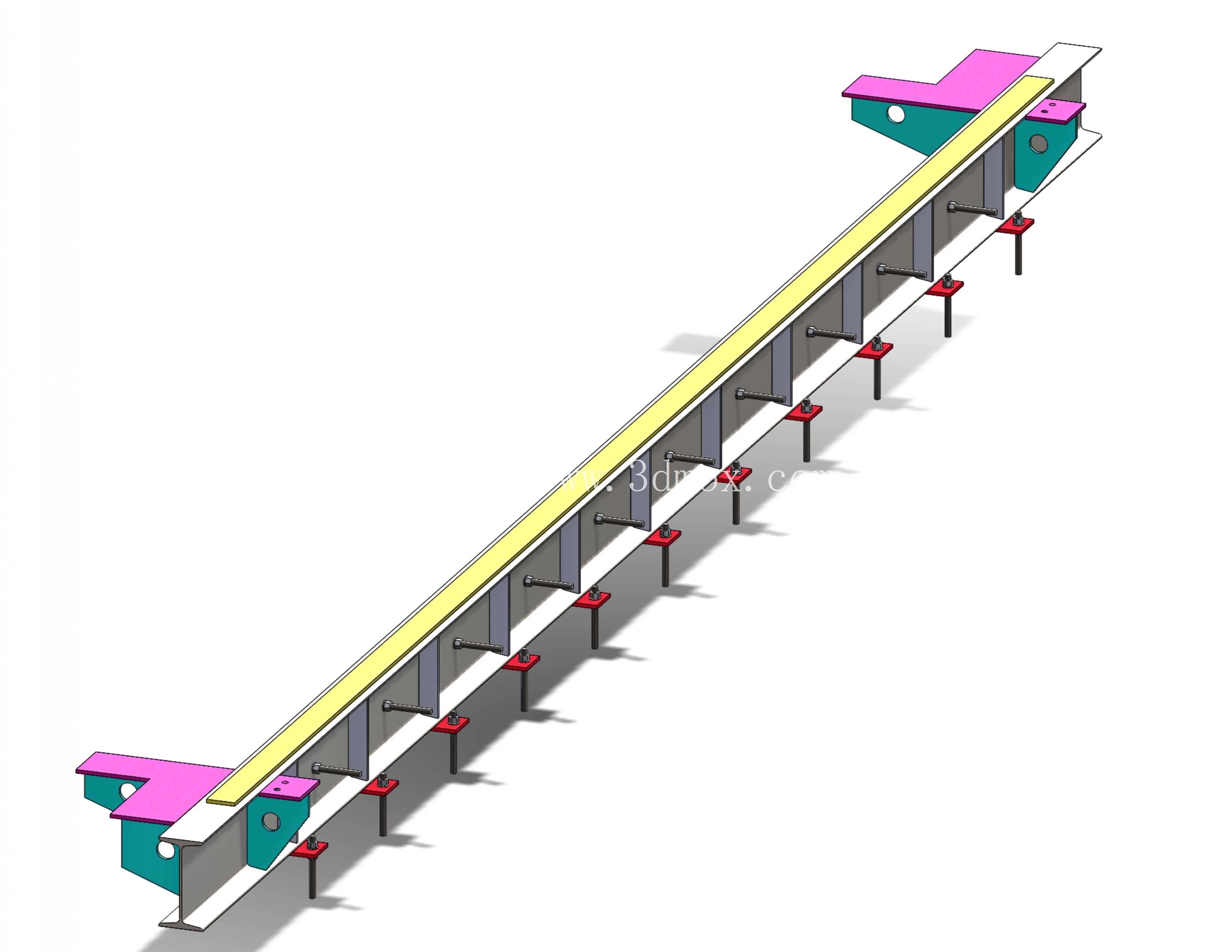

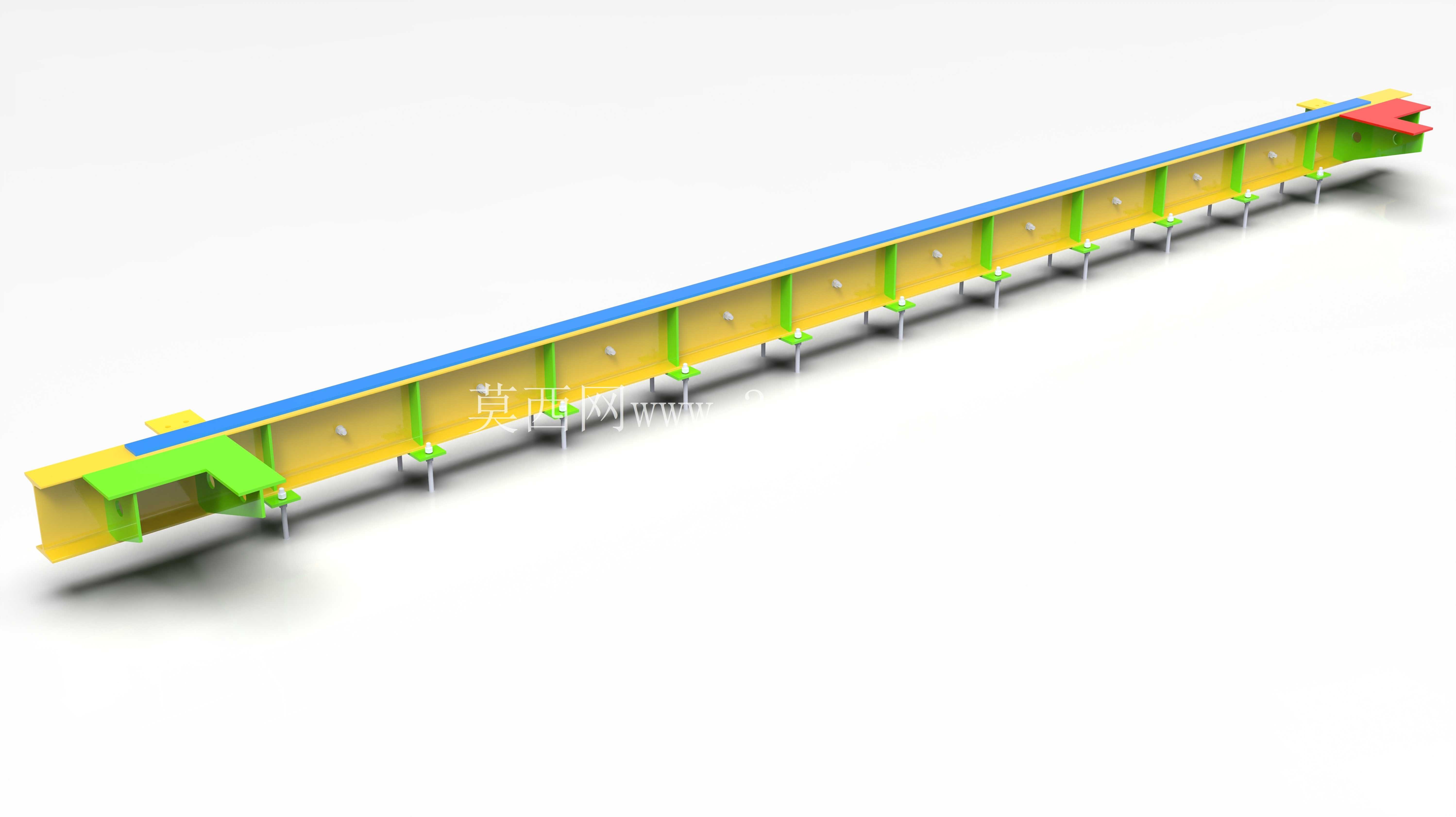

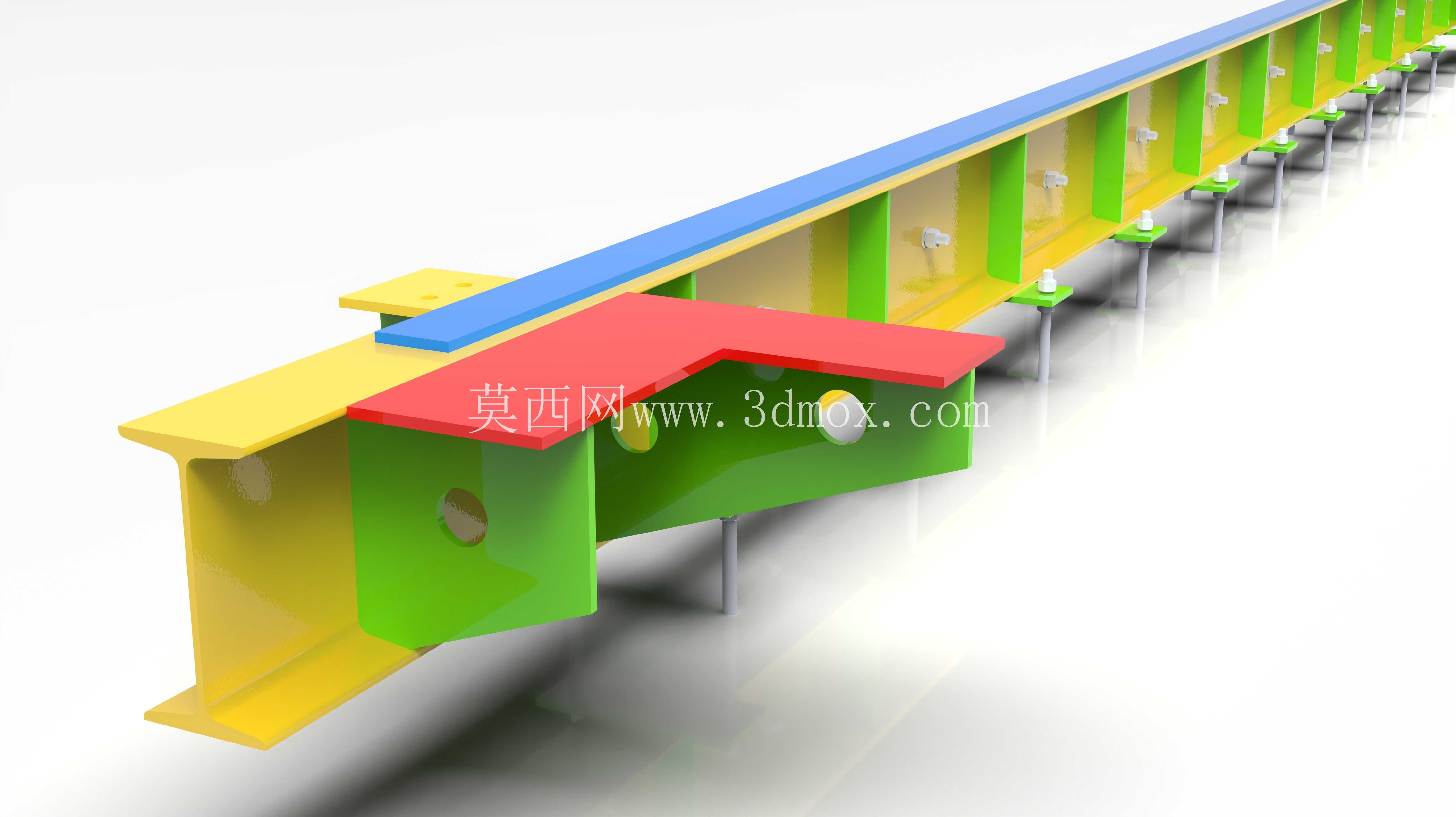

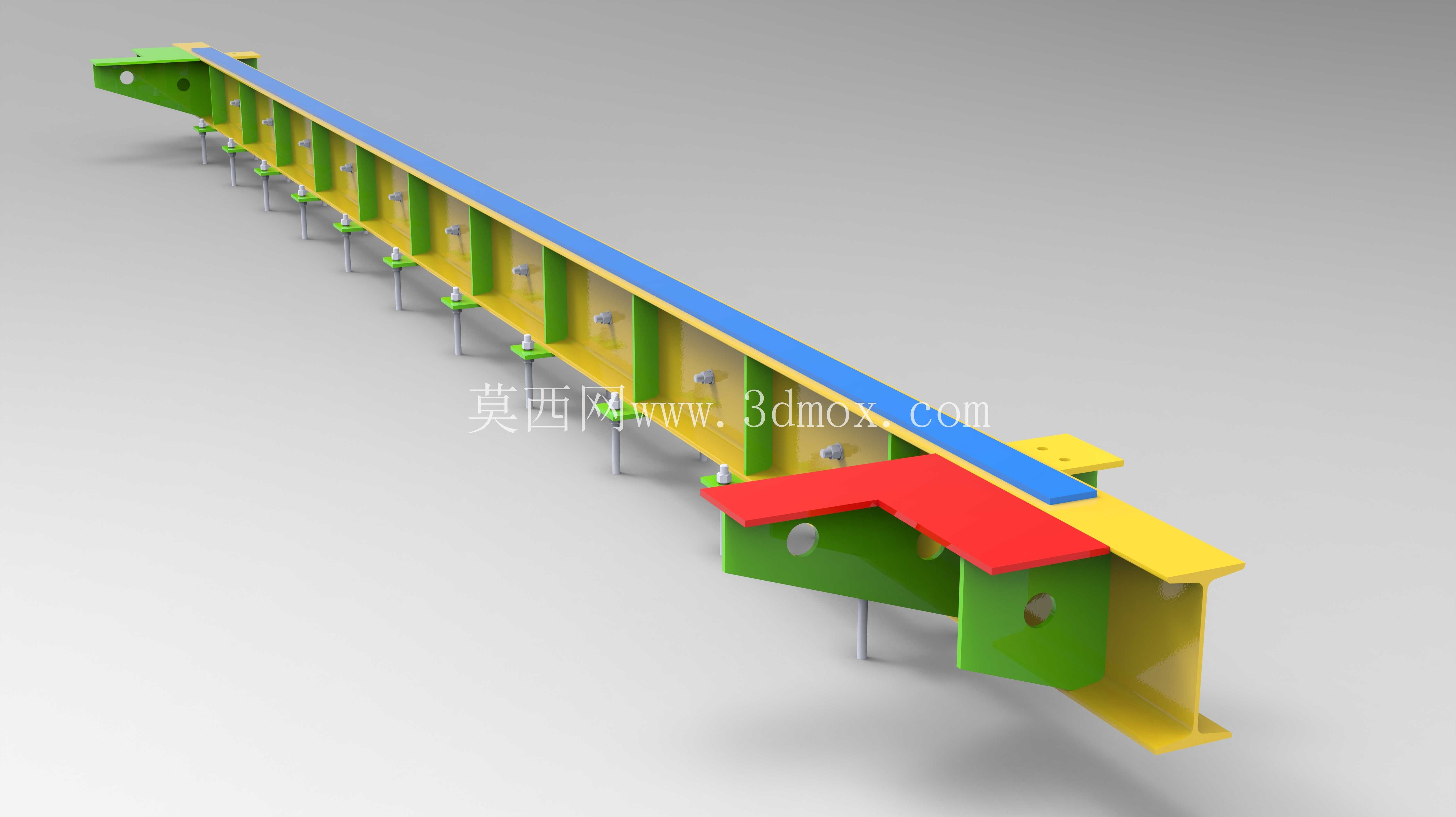

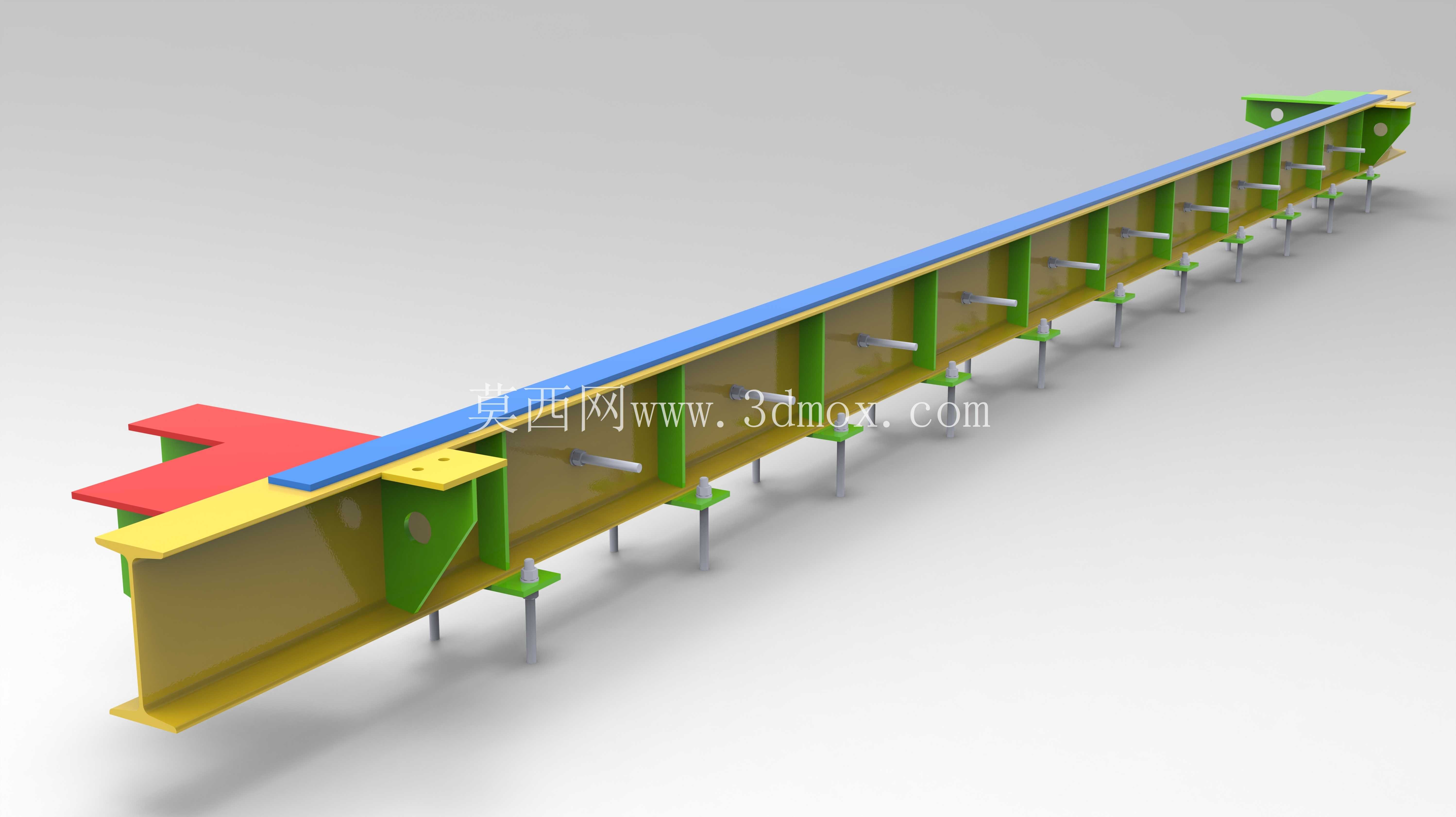

　　从结构设计逻辑来看，整个组件采用长梁式主体搭配两端对称安装的支撑定位模块，梁体主体为等截面箱型焊接结构，上表面做了平面度精加工处理，作为闸门下落时的停靠基准面，梁体上按等间距排布的安装槽位用来固定密封件的压条，密封面区域既可以采用精加工金属面直接和闸门底部的止水橡胶配合，也可以根据工程需求镶嵌铜合金或者非金属耐磨衬层，降低长期启闭摩擦带来的表面损耗，防止密封面出现划痕造成漏水隐患。两端的支撑模块集成了导向滚轮、侧向定位挡块和安装调节结构，滚轮采用包胶轴承结构，在闸门升降过程中起到侧向导向作用，避免闸门底部和梁体端部发生硬摩擦，同时侧向挡块可以限制闸门关闭时的横向位移，保证闸门止水件和梁体密封面能够精准对齐，不会出现错位漏压的问题。

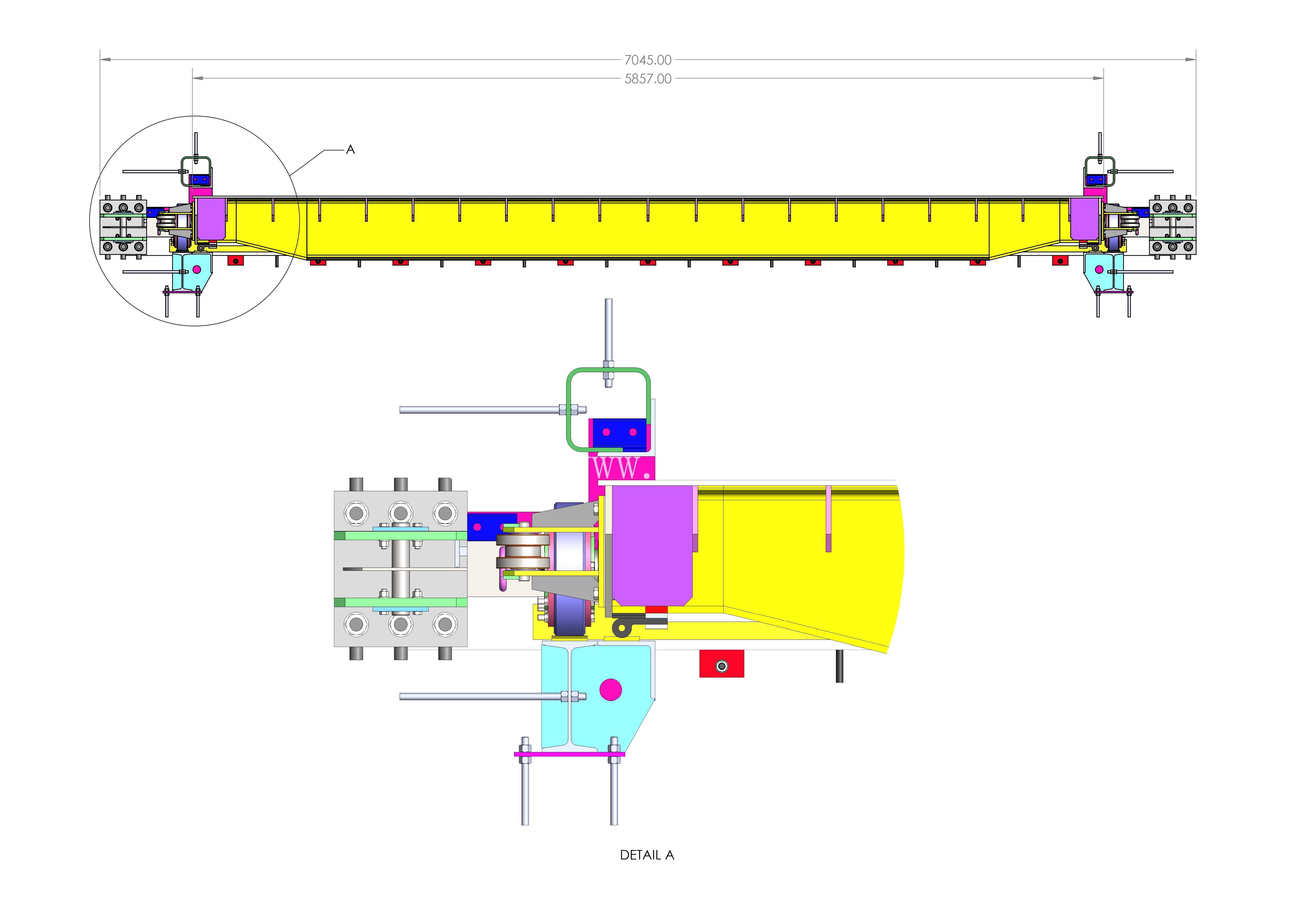

　　安装边界方面，梁体总长度需要匹配进水口的净宽尺寸，两端的支撑模块需要嵌入混凝土槽壁的预留槽内，安装时需要通过调节螺栓调整梁体的水平度和标高，保证整个密封面的平面度误差控制在水利工程规范允许的范围内，梁体底部和混凝土接触的位置需要做灌浆处理，填充安装间隙，避免运行过程中出现振动位移。设计过程中需要重点考虑几个核心工况：首先是闸门全关时的静水压力载荷，需要根据进水口的设计水头计算梁体的抗弯强度和挠度，避免梁体受压变形造成密封面间隙过大；其次是闸门启闭过程中的动载荷，尤其是闸门快接近梁体时的下落冲击，两端的缓冲结构需要吸收这部分冲击能量，保护梁体和闸门结构；还有长期运行的磨损问题，滚轮和密封接触面都需要选用耐磨材料，降低日常维护的频次。

　　另外梁体上预留的密封件安装槽需要考虑密封件的压缩量，保证橡胶密封件被压缩后能够完全填充接触面的微观间隙，在不同水头压力下都能实现可靠止水，避免出现渗漏。在实际工程应用中，这类组件的可靠性直接关系到整个进水口的止水效果，如果梁体出现变形或者密封面损坏，会造成闸门关闭后漏水，轻则影响机组检修作业的安全，重则会造成水资源浪费甚至影响整个水工结构的安全，所以在建模设计阶段就需要充分考虑结构的强度冗余、安装调节余量以及后期维护更换密封件的操作空间，比如密封压条采用可拆卸式螺栓固定，不需要整体拆卸梁体就可以在停水期快速更换老化的密封件，降低运维成本。梁体表面还需要做防腐处理，根据水质情况选用对应的防腐涂层或者热浸锌处理，适应长期水下或者干湿交替的工作环境，延长组件的整体使用寿命。
