水力发电压力管道带法兰检修人孔结构

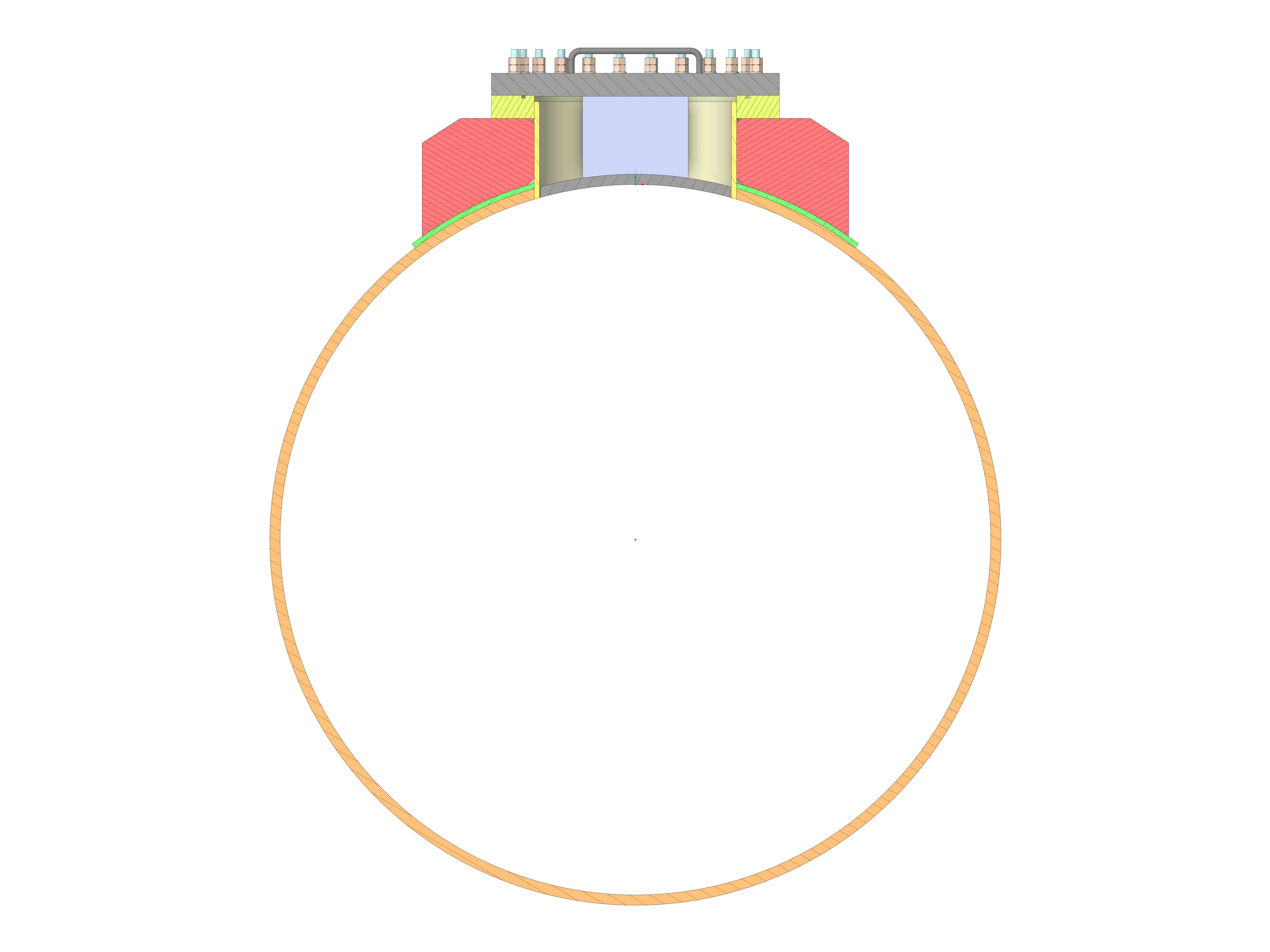

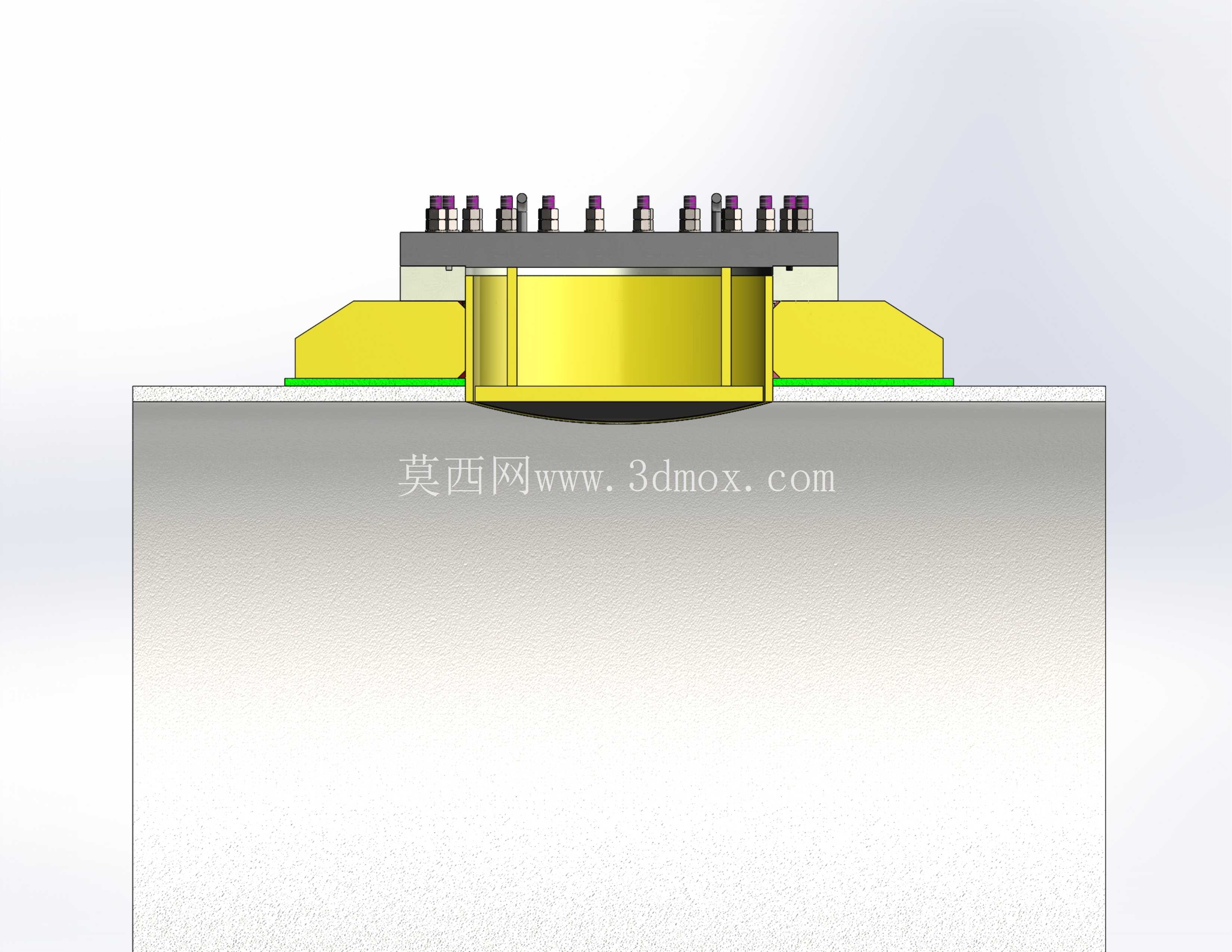

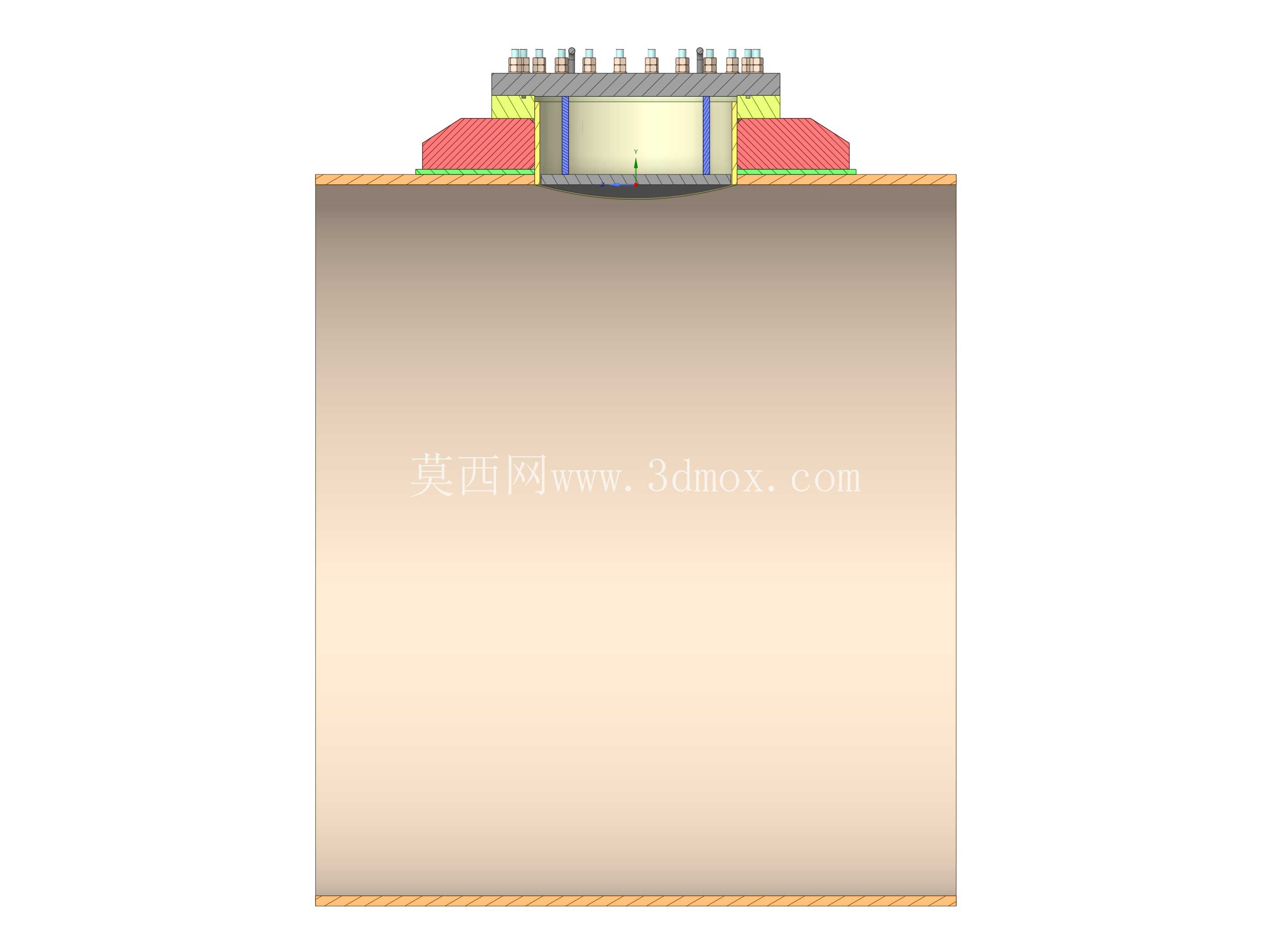

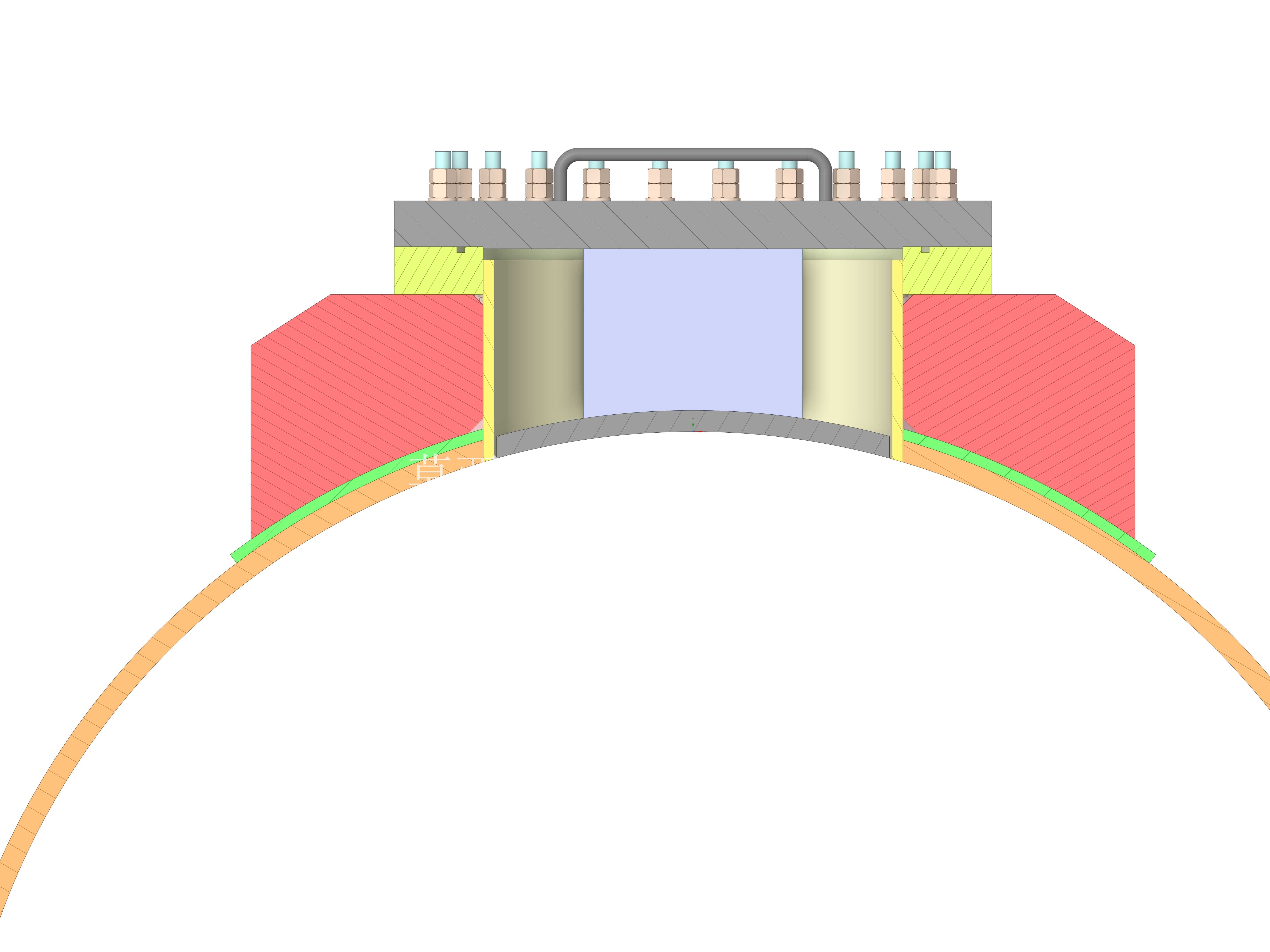

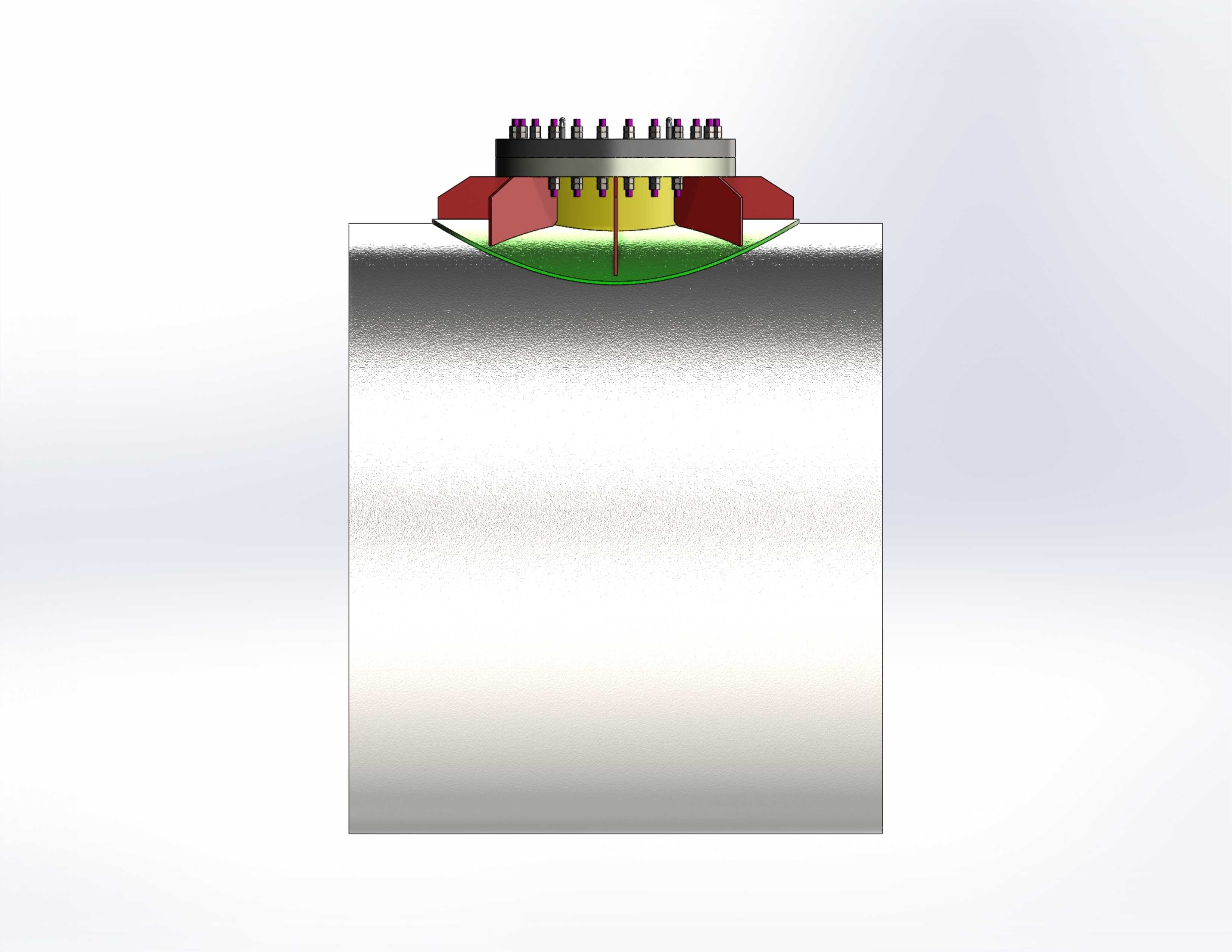

　　在水力发电的输水系统中，压力管道属于核心承压输水构件，长期承受高水头水压、水流脉动冲击以及管内介质的轻微腐蚀，日常运维过程中必须定期进入管道内部开展焊缝探伤、涂层破损检查、淤积杂物清理、内置阀门与传感器校准维护等作业，检修人孔就是为这类作业预留的带压密封通道结构。这套人孔结构采用圆形法兰密封形式，适配大直径钢制压力输水管道的弧形外壁安装，整体安装边界完全贴合管道外弧面，不会额外占用管道周边过多的安装空间，也不会对管道原有输水通流截面造成额外挤占。从结构设计逻辑来看，人孔基座采用与管道同材质的厚壁钢板卷制焊接成型，基座底部做弧形坡口处理，与管道外壁焊接时能够形成全焊透结构，焊接完成后需对焊缝做无损探伤，确保承压状态下无渗漏风险。

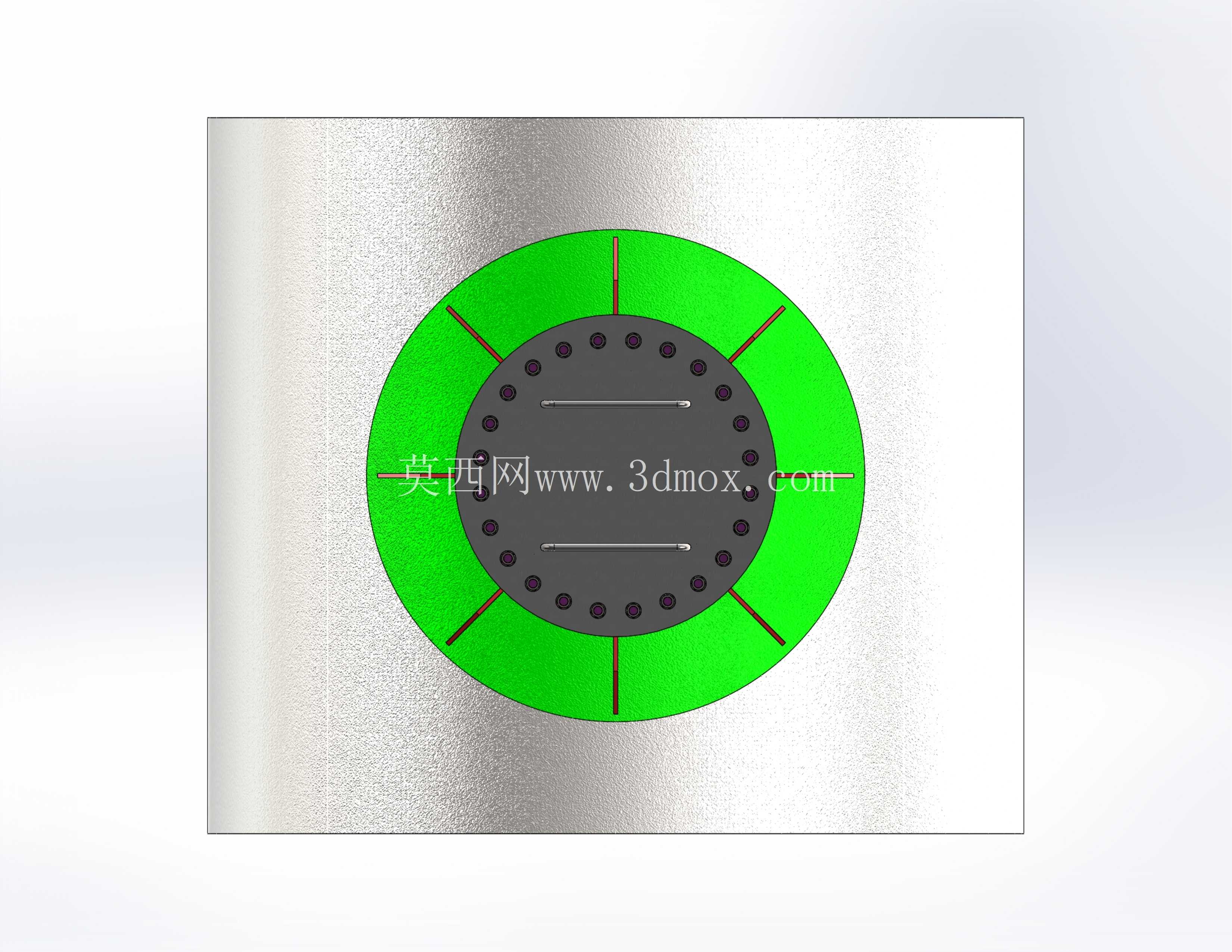

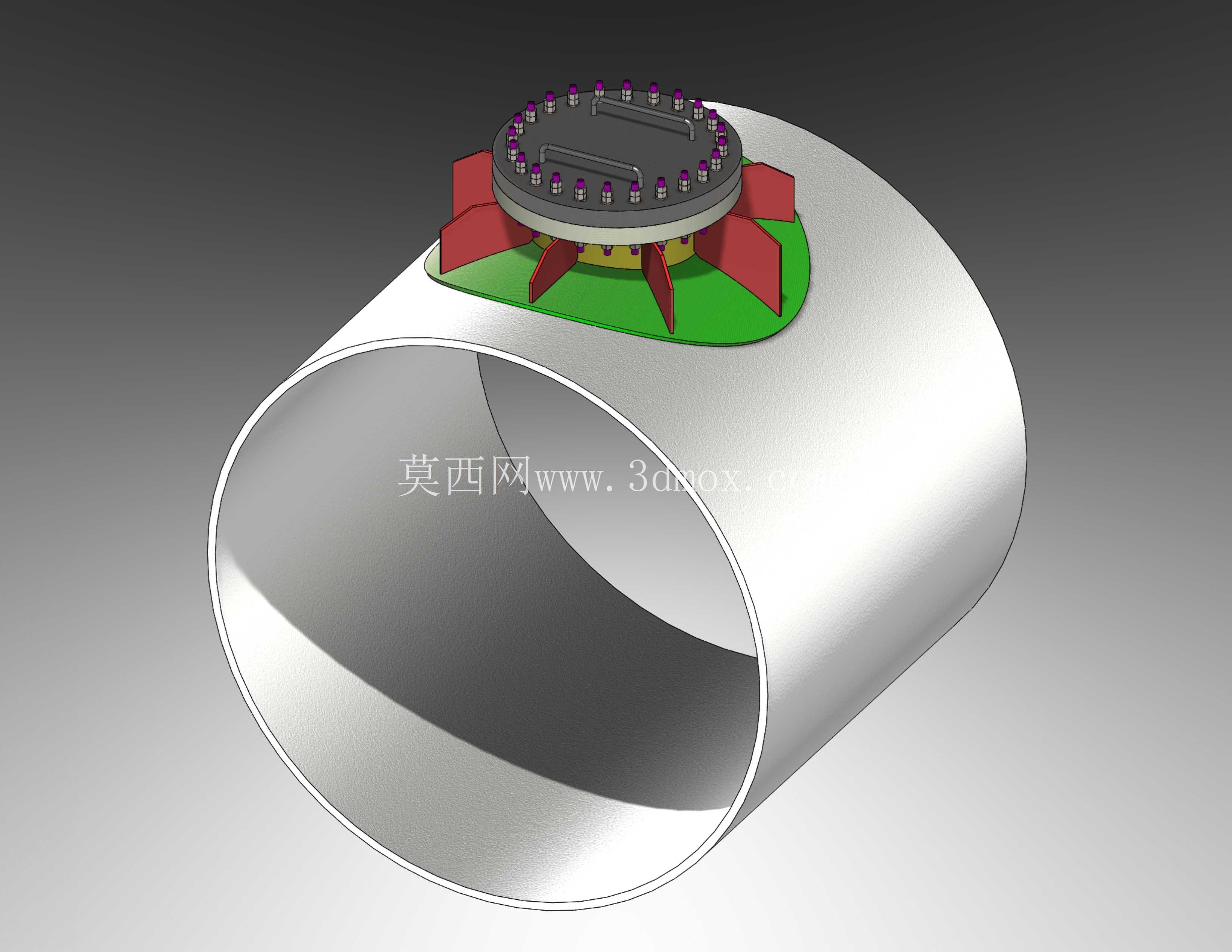

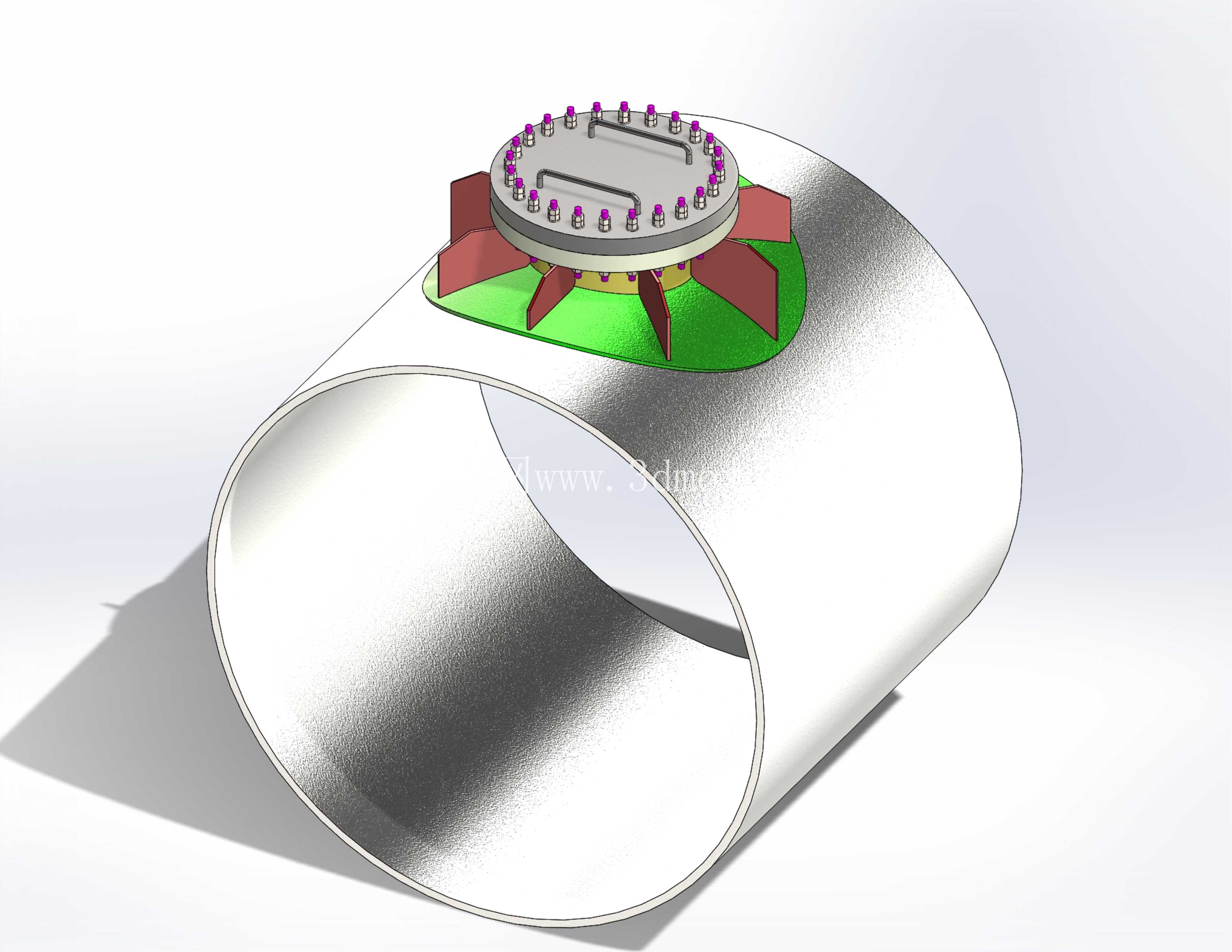

　　基座顶部加工有标准凸面法兰密封面，法兰面均匀布置一圈螺栓孔，配套的人孔盖板采用整体锻件加工而成，盖板与法兰之间夹装耐高压耐水腐蚀的密封垫片，通过均布的高强度螺栓实现均匀压紧，在管道额定工作水压下能够保证完全密封，不会出现渗漏泄压问题。考虑到检修作业时人员进出、工器具传递的便利性，人孔的通径尺寸满足成年人携带小型检修工具进出的空间需求，盖板外侧设置有加强筋结构，避免长期承压下盖板出现形变导致密封失效。同时人孔周边设置有多个径向支撑肋板，肋板分别连接法兰外缘与管道外壁，将法兰承受的螺栓压紧力、内压推力均匀传递到管道壁面上，避免局部应力集中导致管道母材出现疲劳损伤。

　　在实际工程应用中，这类检修人孔通常会沿着压力管道的走向间隔布置，在管道转弯段、阀门安装段、坡度变化段等容易出现淤积、磨损的位置会适当加密布置，日常运行时人孔处于完全密封锁闭状态，只有在管道停机泄压、完成安全确认后才会开启盖板，供运维人员进入管道内部作业。建模过程中需要重点匹配管道的外径曲率，保证人孔基座与管道外壁的贴合度，避免焊接时出现错边、间隙过大的问题；法兰螺栓孔的位置度需要严格控制，保证盖板安装时能够顺利对位，螺栓受力均匀；密封面的平面度、粗糙度需要满足密封要求，避免因加工精度不足导致运行中出现渗漏。

　　另外人孔盖板的吊装结构也做了集成设计，顶部设置有吊点，方便检修时利用小型起吊工具移开厚重的盖板，不需要人工搬运，降低检修作业的劳动强度。支撑肋板的布置角度也经过受力核算，既能够满足结构强度要求，又不会过多增加整体重量，同时肋板之间预留了足够的螺栓操作空间，方便运维人员使用扭矩扳手对法兰螺栓进行预紧和拆卸作业。
