适配牧田电池的便携焊接散热小风扇结构

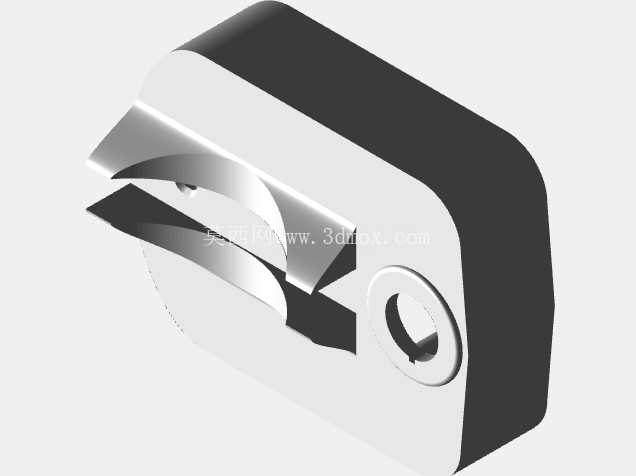

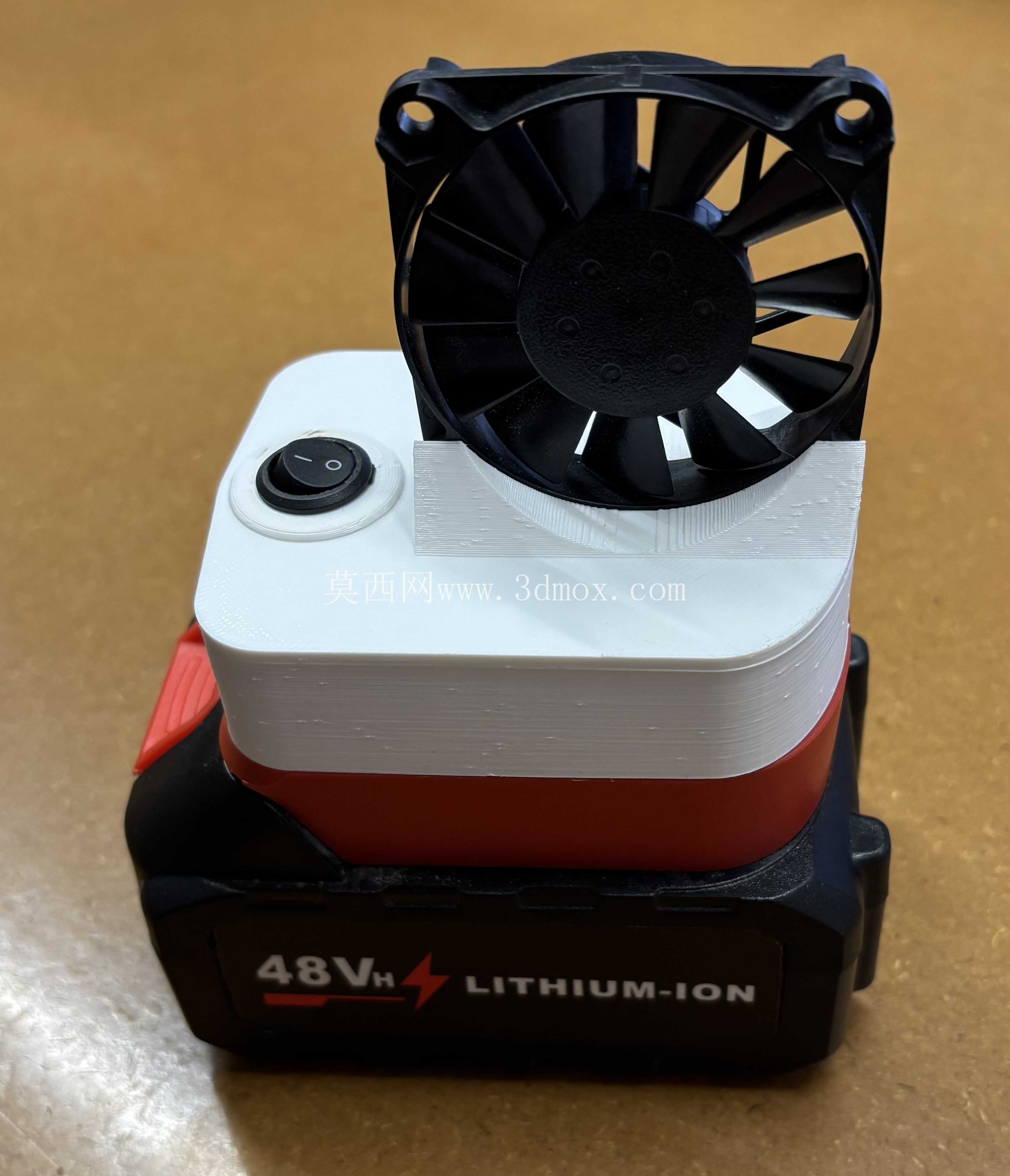

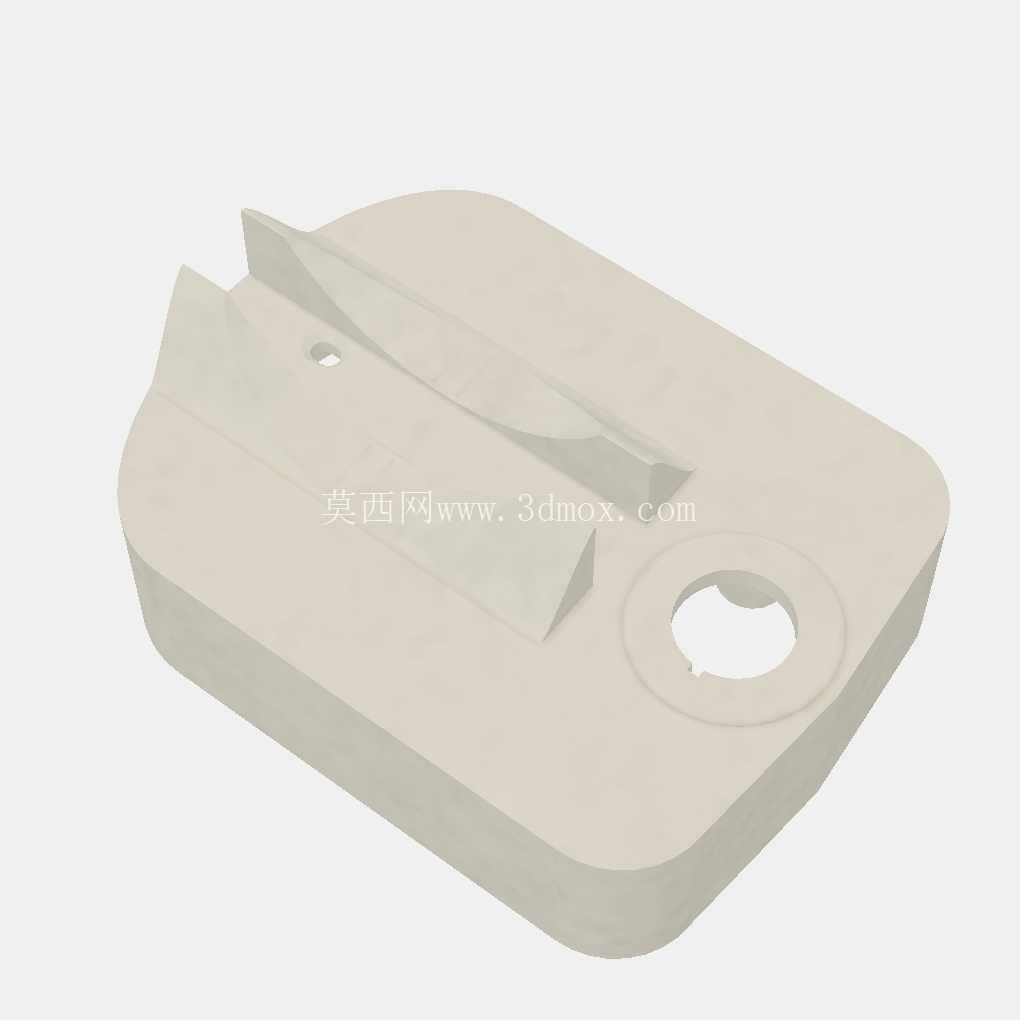

　　底部适配卡座直接匹配牧田48V系列锂电池的卡扣接口，不需要额外接线改造，插入电池即可完成供电连接，卡座的卡扣尺寸完全参照原厂电池接口的公差范围设计，插拔阻尼控制在单手可操作的力度区间，避免作业中出现松脱断电的问题，同时卡座边缘做了防呆倒角，不会出现插反损坏接片的情况。中部壳体采用分层结构设计，下层为电池插入后的容纳腔，上层集成了圆形翘板电源开关，开关位置设置在壳体顶面靠前的位置，作业时单手拇指即可完成启停操作，不需要调整持握姿势；壳体的分层接缝处做了错位止口设计，日常户外使用时可以阻挡少量飞溅的焊渣、灰尘进入壳体内部，避免电路接触不良。在户外焊接作业、小型工位临时焊接、无固定气源的维修场景中，焊烟飘散与焊点局部过热一直是影响操作效率与作业质量的常见问题，常规工业风扇体积大不便携，固定工位的排烟装置无法覆盖移动作业场景，这款适配牧田锂电池的便携小风扇正是针对这类零散焊接作业场景设计的辅助散热排烟装置。从结构设计来看，整套装置分为三个核心部分：底部的电池适配卡座、中部的控制与电池仓壳体、上部的轴流风扇单元。

　　上部的风扇单元采用标准70mm规格轴流风扇，风扇安装架预留了两个对称的安装耳孔，既可以直接固定在壳体顶面作为便携风扇使用，也可以通过耳孔加装螺丝，临时固定在焊接工位的支架、防护板上作为固定排烟扇使用，安装边界的孔位间距参照通用小型散热风扇的安装尺寸设计，可兼容大部分现成的风扇固定支架。从实际使用的功能特性来看，这款风扇的风速设定针对焊接场景做了匹配，既不会因为风速过大吹散保护气影响焊接成型，也能保证焊烟在上升过程中被及时吹离操作人员的呼吸区域，同时定向气流可以加速焊点区域的空气流通，缩短厚壁焊件焊后的自然冷却时间，减少等待间隔。

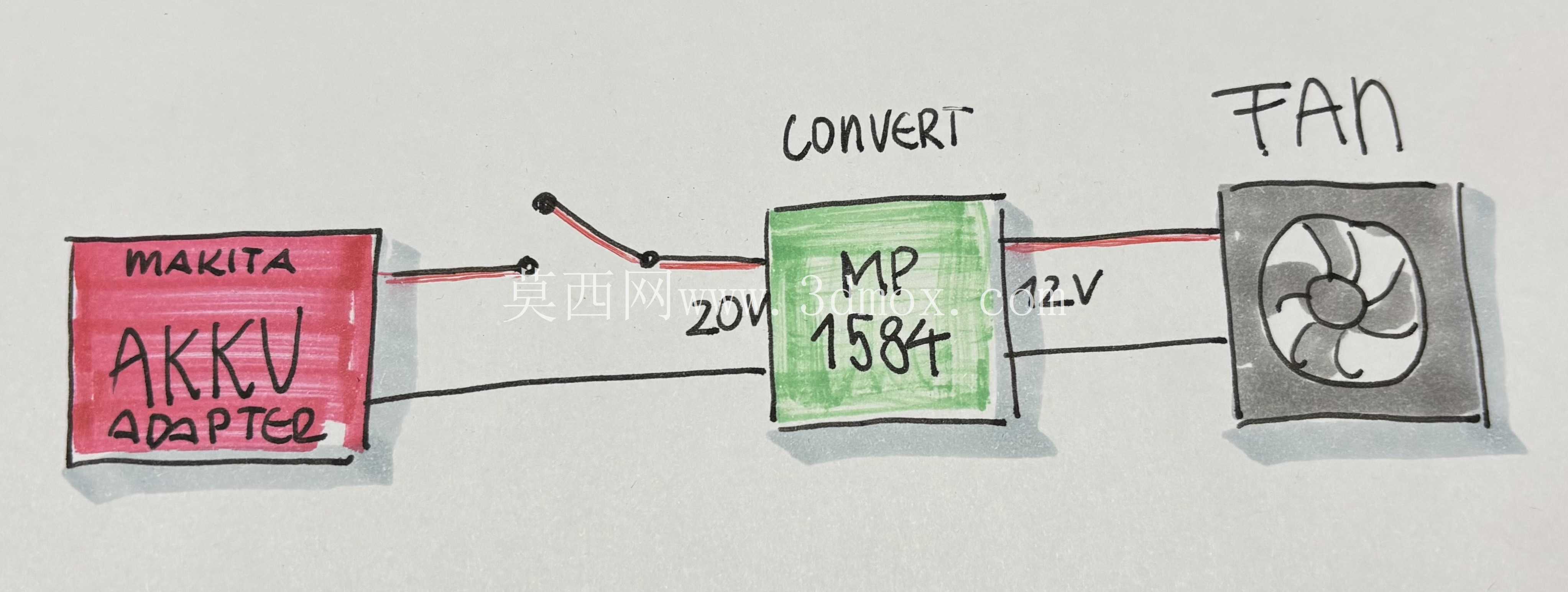

　　设计过程中充分考虑了户外作业的磕碰风险，壳体的所有棱角都做了R3以上的圆角处理，风扇外圈的防护筋条厚度达到1.5mm，日常放置、拿取过程中轻微磕碰不会出现扇叶断裂、壳体开裂的问题；电池插入后整体重心落在电池卡座的中心位置，直立放置在平面上不会出现倾倒，不需要额外的支撑结构。在安装适配性上，除了直接匹配牧田原厂48V锂电池外，适配器部分的电路做了宽压适配，同接口规格的第三方替代电池也可以正常供电使用，不需要额外调整电路参数；风扇的供电接线采用插拔式端子连接，后期如果风扇出现损坏，不需要拆解整个壳体，直接拔下端子更换同规格风扇即可，维护成本极低。

　　不同于普通的桌面便携风扇，这款装置的所有结构尺寸都围绕焊接作业的实际需求做了优化：整体高度控制在120mm以内，放在焊工工具包的侧袋中即可携带，不会占用过多工具存储空间；开关的按压行程做了加长处理，佩戴焊工手套时也可以准确按压操作，不需要摘下手套调整；壳体顶面的风扇安装位做了10度的仰角设计，直立放置时气流方向刚好对准常规坐姿焊接时的焊点位置，不需要额外垫高调平。从结构建模的细节来看，电池卡座的卡扣弹性臂厚度经过反复校核，既保证足够的卡紧力，又不会因为多次插拔出现塑料疲劳断裂；风扇与壳体的连接位置预留了2mm的减震间隙，避免风扇运行时的震动传递到壳体产生共振噪音；电源开关的安装槽做了定位筋设计，开关压入后不会出现转动、下陷的问题，按键手感一致。
