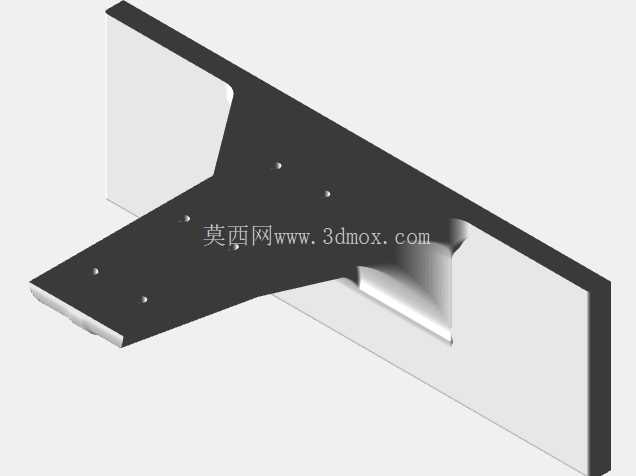

Y型金属连接固定夹结构设计

　　这款Y型结构的金属夹件，在工装夹具、轻型设备机架连接、仓储货架辅件安装场景中有着广泛的适配性，区别于常规平直夹板的受力局限，其分叉式的结构设计能够同时实现两个垂直安装面的载荷传递，在需要做直角位加固、侧向支撑的装配场景下，无需额外拼接角码即可完成安装，减少了装配环节的零件数量，也降低了多零件拼接带来的累积误差。从结构受力角度来看，夹件的主体板材采用等强度变截面设计，分叉的两个支臂从根部到端部逐步收窄，在保证安装孔位排布空间的前提下，尽可能削减了非受力区域的材料冗余，根部做了大圆弧过渡处理，避免直角转折处的应力集中问题，在承受垂直于安装面的侧向载荷时，应力能够顺着圆弧面均匀分散到两个支臂以及背部的垂直安装板上，不会出现局部应力过载导致的板材变形或断裂问题。夹件上的安装孔位采用对称排布设计，每个支臂上设置两个沉头安装孔，沉头深度与常用的十字盘头螺丝、内六角圆柱头螺丝的头部尺寸匹配，安装后螺丝头部不会突出夹件表面，避免与其他装配部件产生干涉，背部的垂直安装板同样预留了对应的安装孔位，孔位之间的间距符合通用五金配件的安装模数，能够适配市面上常见的铝型材槽宽、钢板预装孔位的尺寸标准，不需要现场二次打孔即可完成对位安装。

　　在实际使用场景中，这类夹件常被用于轻型输送带的侧边导向件固定、设备外壳的内部支撑筋连接、钣金机柜的直角位加固，也可作为小型工装的定位夹座使用，当作为定位夹座时，支臂的平面可以作为定位基准面，配合压紧螺丝即可完成小型工件的快速装夹，其Y型的分叉结构能够避让工件上的突出结构，相比整块的平直夹板拥有更大的操作空间。设计过程中针对安装边界做了充分考量，夹件的整体厚度控制在常用钣金冲压、压铸工艺的合理加工区间内，既不会因为板材过薄导致装夹时受力变形，也不会因为厚度过大增加不必要的材料成本与整体重量，支臂端部做了小倒角处理，去除冲压或压铸过程中产生的飞边毛刺，避免安装过程中划伤操作人员，也不会在与其他部件贴合时出现间隙。

　　背部的垂直安装板与支臂平面的垂直度公差控制在机械装配常用的IT12级精度范围内，能够保证两个连接面安装后不会出现歪斜，当用于需要保证平面度的支撑场景时，不需要额外增加调整垫片即可满足装配精度要求。夹件的表面采用哑光喷塑处理，在常规车间环境下具备基础的防锈能力，也不会因为表面反光影响装配过程中的对位观察，针对有耐腐蚀要求的使用场景，也可以在该结构基础上更换不锈钢材质或者做表面阳极氧化处理，整体结构不需要做额外修改即可适配不同的材质与表面处理工艺。

　　从建模逻辑来看，该结构优先绘制主体的安装基准面，以两个垂直相交的基准面作为草图绘制平面，先勾勒出Y型支臂的外轮廓，通过拉伸命令生成主体板材的基础特征，之后对转折位置做圆角过渡，再通过切除命令生成各个安装沉孔，最后对所有锐边做倒角处理，整个建模过程没有复杂的曲面特征，所有特征都具备明确的工程意义，不存在为了外观添加的无实际作用的造型结构，完全围绕装配需求、受力需求、加工工艺需求展开设计，在实际生产中无论是采用钣金冲压工艺还是压铸工艺都能快速实现量产，模具结构简单，加工成本可控，适合作为通用标准配件在各类轻型机械装配场景中推广使用。
