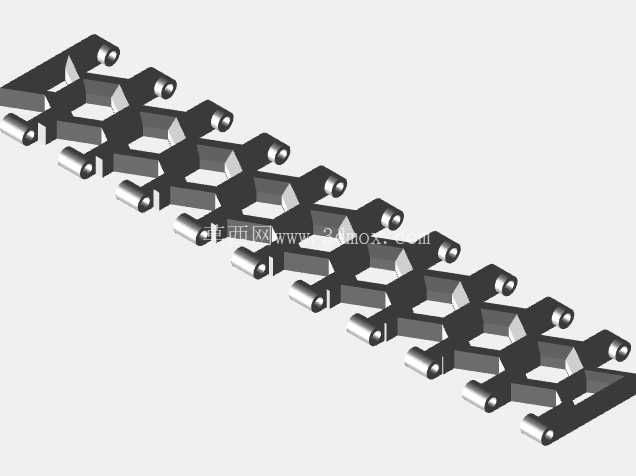

链式拼接网格结构压铸成型构件

　　该链式拼接网格构件主要应用于需要连续柔性支撑、模块化拼接的工业场景，常见于生产线物料承载托网、设备防护隔栅、通风散热导流网板、流水线工装定位托架等工况，可根据实际铺设长度自由增减单元数量，适配不同跨度的安装需求，相比整板式网结构具备更好的弯折适配性，可贴合一定弧度的安装基面使用。从功能特性来看，单个网格单元采用一体化压铸成型结构，单元之间通过端部的圆柱轴孔结构实现铰接串联，相邻单元可绕铰接轴实现小角度转动，整体拼接后既具备网格结构的通透镂空特性，又能实现一定范围内的柔性弯折，不会像整体焊接网板那样在曲面安装时出现应力集中或贴合不严的问题。

　　镂空的网格结构在保证整体结构强度的同时，大幅降低了构件自身重量，通透的间隙可满足通风、漏料、透水等工况需求，铰接位置的配合间隙经过公差匹配，转动时无明显卡滞，同时不会出现过大的松旷量，保证拼接后整体的结构稳定性。设计过程中优先考虑了压铸工艺的成型可行性，所有结构转角均设置了符合压铸要求的脱模斜度与圆角过渡，避免出现尖锐棱角导致的压铸填充不良、模具应力集中问题；单元主体的框架截面采用等强度设计，受力方向的壁厚根据载荷分布做了差异化设置，铰接位置的轴套结构做了局部加厚处理，抵消铰接转动时的磨损与应力集中，网格内部的加强筋排布兼顾了减重与刚度需求，避免大面薄壁结构出现压铸变形。

　　从安装边界来看，单个网格单元的铰接轴同轴度公差控制在合理范围内，多单元串联后整体直线度偏差不会随单元数量增加出现累积超差，端部单元预留了与安装基座连接的固定位，可通过螺栓、卡扣等方式与机架或固定基面连接；整体拼接后的宽度方向尺寸统一，可实现多排并排拼接拓展宽度，相邻排之间可通过侧边的卡扣结构实现定位连接，无需额外的连接辅件。实际使用中，该结构可根据工况需求选择不同的材质压铸成型，用于普通工况时可采用常规压铸铝合金实现轻量化与成本平衡，用于有耐磨、耐腐蚀需求的工况时，可更换为锌合金或不锈钢材质适配；铰接位置的配合面可根据使用频率选择是否增加自润滑衬套，高频率转动工况下衬套可大幅降低铰接磨损，延长整体使用寿命，低频次调整工况下直接依靠压铸成型面配合即可满足使用需求，无需额外增加零件。

　　结构的镂空率经过匹配设计，既不会因为镂空过大导致支撑强度不足，也不会因为筋条过密导致重量增加、通透率下降，网格内部的筋条排布方向与主要受力方向匹配，承载时载荷可通过筋条均匀传递到两侧铰接轴位置，避免局部应力集中导致的结构断裂。
