集成PPG与IMU模块的穿戴式智能眼镜结构

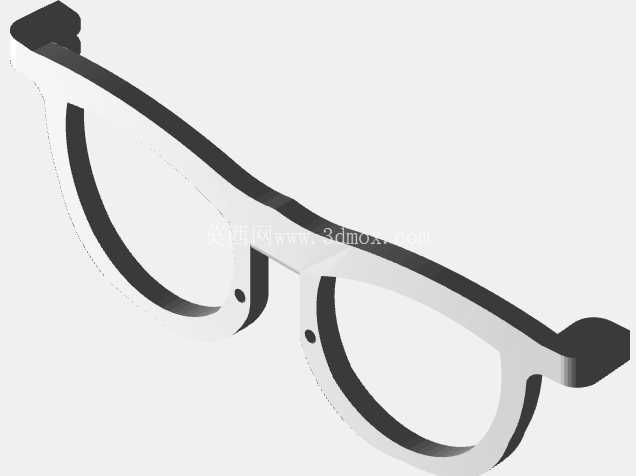

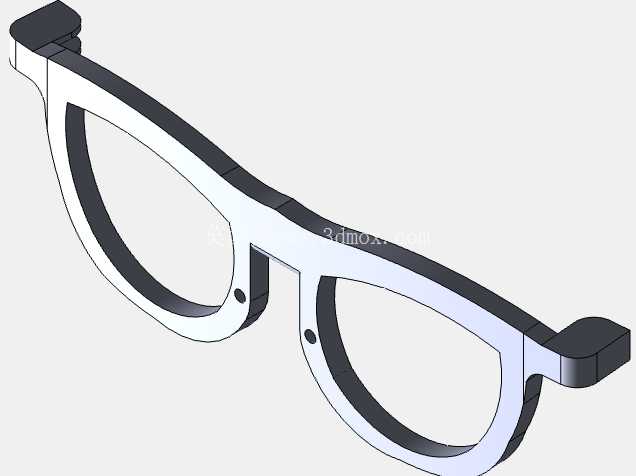

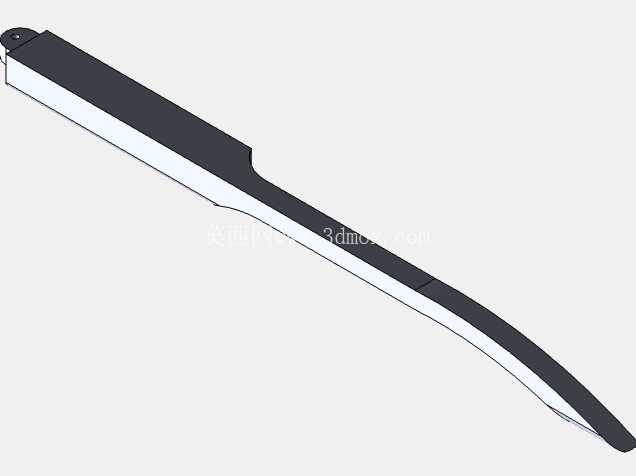

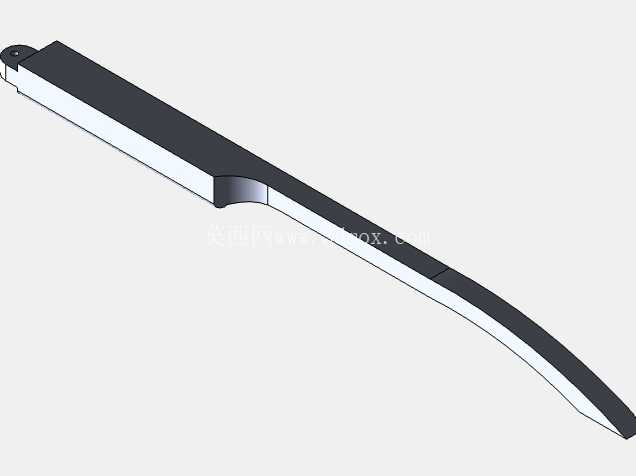

这款穿戴式智能眼镜的结构设计，首先围绕日常佩戴的人机工程边界展开，镜架整体采用轻量化的分体拼接结构，前框部分预留了光学镜片的安装卡槽，卡槽边缘做了0.3mm的倒角过渡，既避免镜片装配时出现应力崩边，也能保证镜片与框体的贴合间隙控制在0.1mm以内，防止日常使用中灰尘、水汽渗入镜架内部。镜腿部分采用了分段式的弧度设计，贴合人体耳后轮廓的弯曲段做了壁厚渐变处理，靠近耳廓的位置壁厚控制在1.2mm，保证佩戴时的贴合柔性，与前框铰接的位置壁厚加厚到2.8mm，为铰接转轴提供足够的结构强度，避免反复开合后出现连接位断裂的问题。

从功能集成的角度来看，镜架前框的鼻梁位置预留了PPG光电容积传感器的安装窗口，窗口处做了下沉0.5mm的台阶结构，装配时传感器表面可以与镜架外表面保持齐平，既不会因为传感器突出造成佩戴时的鼻梁压迫感，也能保证传感器检测面与皮肤的接触距离稳定在有效检测范围内，避免日常佩戴晃动造成的信号采集偏差。IMU惯性测量单元则布置在右侧镜腿的中段位置，这个位置靠近人体头部的重心区域，头部转动、俯仰动作带来的加速度信号传递更直接，同时远离前框位置可能存在的光学组件电磁干扰，能更精准地采集头部姿态数据，为动作识别、空间定位功能提供稳定的硬件基础。

在实际应用场景中，这款结构可以适配日常通勤、运动监测、办公辅助等多类使用需求，镜架整体的外轮廓尺寸控制在常规光学眼镜的尺寸范围内，前框总宽度138mm，镜腿展开后的总长度145mm，折叠后整体厚度不超过28mm，可以直接放入常规的眼镜盒中携带，不会因为集成电子模块造成整体体积过大影响便携性。铰接位置采用了隐藏式的转轴结构，转轴的阻尼力矩经过调校，开合角度可以在0到110度之间任意悬停，适配不同头围用户的佩戴松紧需求，同时镜腿末端做了圆弧收边，不会对耳后皮肤造成局部压迫，长时间佩戴也不会出现明显的压痕。

结构设计过程中，针对电子模块的走线做了内置的线槽规划，线槽沿着镜架的内侧壁布置，线槽宽度2mm，深度1.5mm，可以容纳FPC柔性排线从镜腿内的IMU模块连接到鼻梁位置的PPG模块，同时预留了后续扩展蓝牙模块、电池组件的走线空间，线槽表面设计了0.4mm厚的压盖结构，装配完成后压盖与镜架内表面齐平，不会出现排线外露勾扯头发、影响佩戴舒适度的问题。镜架的材质适配方面，前框部分可以采用压铸成型的轻质合金材质，表面做哑光阳极氧化处理，既保证结构强度，也能控制整体重量在35g以内，镜腿接触皮肤的部分可以嵌套软质硅胶套，提升长时间佩戴的亲肤感，同时硅胶套表面做了细微的防滑纹理，运动出汗时也不会出现镜架滑落的问题。

从安装边界来看，所有电子模块的安装位都做了定位柱设计，PPG模块的安装位设置了两个直径1mm的定位柱，装配时模块可以直接卡入定位柱完成预固定，后续点胶固定时不会出现位置偏移，IMU模块的安装位则做了四周的限位挡边，挡边高度与模块厚度一致，模块放入后不会出现横向窜动，保证传感器的初始位置精度。镜架的鼻托位置采用了可调节的硅胶鼻托结构，鼻托支架与前框通过微型螺丝连接，可以根据不同用户的鼻梁高度调整鼻托的张开角度，适配不同的面部轮廓，避免出现眼镜下滑、传感器接触不良的问题。整体结构没有多余的外露凸起，所有拼接位置的缝隙都控制在0.05mm以内，既保证外观的整体性，也能避免日常使用中缝隙积灰难以清理的问题，同时结构的拆分件数量控制在6件以内，减少装配工序，提升量产时的装配效率。
