吸顶式半球安防监控摄像头结构设计

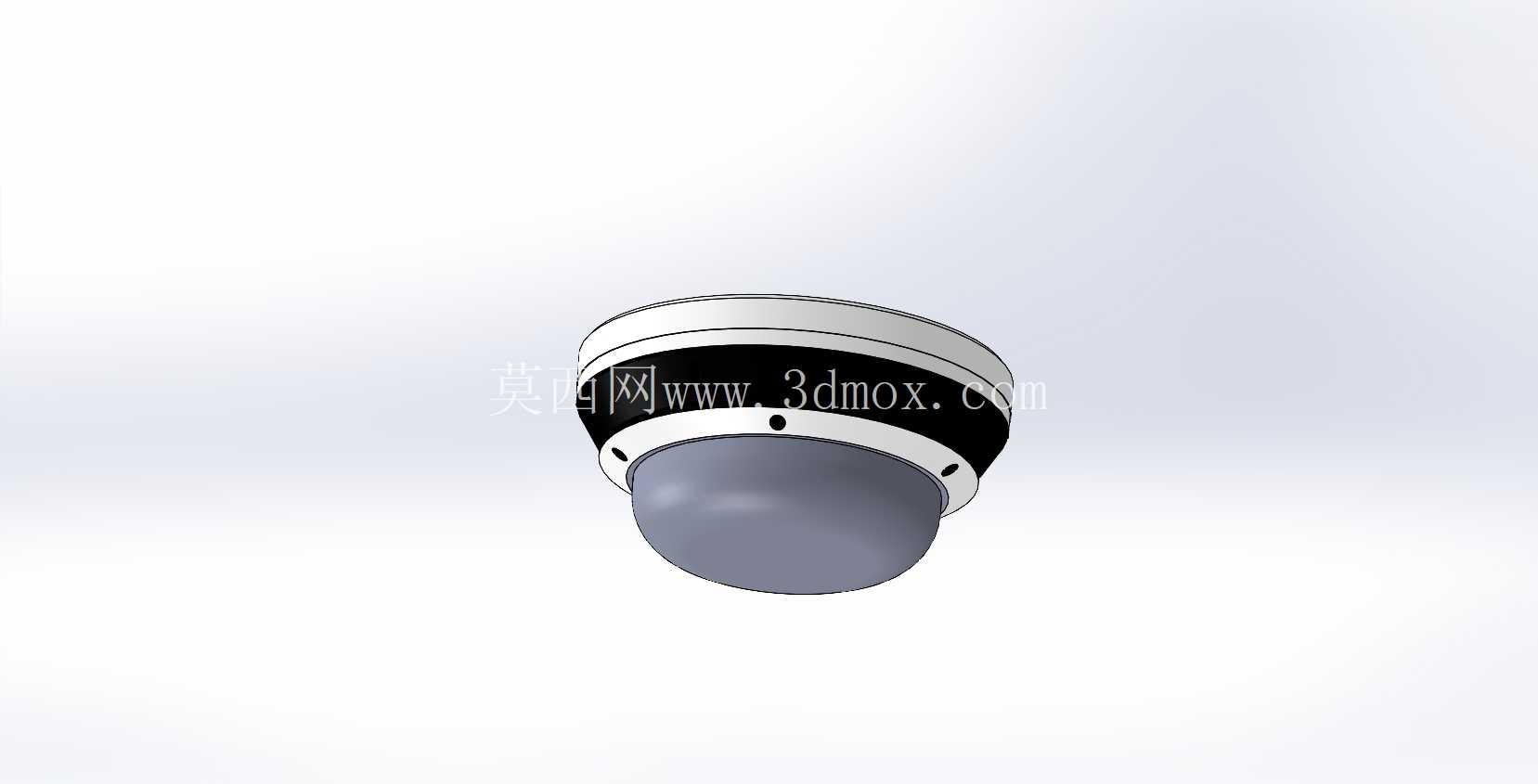

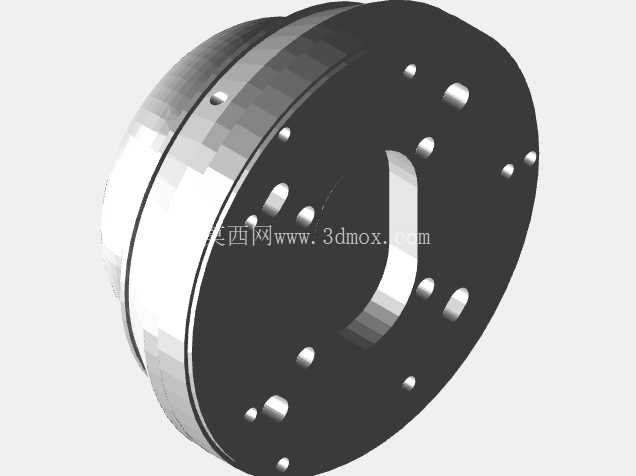

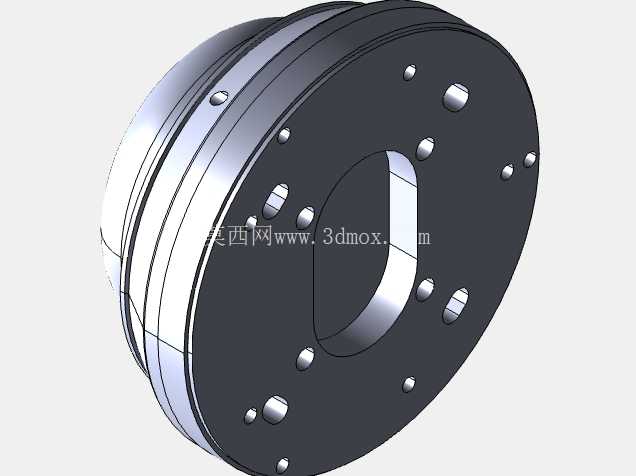

　　这款吸顶半球型监控设备的结构设计，核心围绕室内安防场景的隐蔽安装需求展开，区别于枪型摄像头的外露式安装，半球造型可最大程度降低设备存在感，适配写字楼走廊、电梯轿厢、商铺天花板、住宅玄关等多种室内安装场景，不会破坏原有装修的视觉整体性。从结构分层来看，整体分为三个核心装配段：顶部的安装固定基座、中部的机芯容纳舱、下部的半球透明护罩。顶部基座采用法兰式安装边设计，圆周均匀分布三个沉头安装孔，适配常规混凝土天花板、石膏板吊顶、铝扣板吊顶的膨胀螺丝或自攻螺丝固定，安装边做了0.8mm的下沉台阶设计，安装完成后基座与天花板贴合面无突出缝隙，可避免积灰同时防止人为撬动拆卸。

　　中部机芯舱是整个设备的结构核心，内部预留了镜头模组、红外补光板、图像处理PCB的安装位，舱体侧壁做了环形走线槽，可将供电线、网线从基座中心的穿线孔引入后沿槽体排布，避免线材挤压到光学元件；舱体与基座之间采用旋转卡扣式连接，无需额外螺丝即可完成装配，后期维护时只需旋转舱体即可拆下，大幅降低高空作业的维护难度。下部的半球护罩采用高透光PC材质注塑成型，与中部舱体的连接位置做了一圈防水胶圈槽，虽然是室内使用场景，该胶圈结构仍可阻挡日常清洁的喷淋水、空气中的浮尘进入机芯舱，避免镜头蒙灰影响成像效果；护罩的半球曲率经过反复校核，既保证镜头在水平360度、垂直75度的转动范围内不会碰到护罩内壁，又尽可能压缩了整体的突出高度，安装完成后设备整体突出天花板的高度控制在85mm以内，不会出现磕碰行人头部的问题。设计过程中针对压铸模具的成型工艺做了多处优化：中部舱体的铝合金压铸件，所有壁厚控制在2.2mm-2.5mm之间，避免壁厚不均导致的压铸缩孔问题，所有转角位置都做了R1.2的圆角过渡，既减少压铸时的应力集中，也能提升模具的使用寿命；安装基座的压铸件上，三个安装孔的位置度公差控制在0.15mm以内，保证批量生产时安装孔位与墙面预埋的膨胀螺丝位置完全匹配，不会出现安装错位需要重新打孔的问题。

　　从实际使用的功能适配来看，该结构预留了红外补光灯的环形安装位，在低光照环境下补光光线可透过半球护罩均匀散射，不会出现局部反光过曝的问题；机芯舱内部预留了拾音器的安装孔位，可根据需求扩展音频采集功能，孔位处做了防尘网的安装台阶，避免灰尘从拾音孔进入设备内部。安装边界方面，设备整体最大直径为140mm，安装时需要在天花板预留直径不小于100mm的穿线空间，基座的固定孔分布圆直径为120mm，施工时可直接匹配市面上通用的监控摄像头安装底盒，无需额外定制安装配件；设备整体重量控制在320g左右，即使是厚度仅0.6mm的铝扣板吊顶也可直接安装，无需额外做承重加固。

　　在结构可靠性设计上，中部舱体与护罩的卡扣位置做了防脱倒钩，即使受到一定程度的外力碰撞，护罩也不会轻易脱落；基座的安装孔做了沉头设计，螺丝安装完成后螺丝头完全沉入基座内部，不会出现外露刮蹭的问题，同时也避免人为拧动螺丝拆卸设备。针对不同场景的适配需求，该结构的表面处理预留了多种方案的兼容性，基座和舱体的外表面可做白色喷塑、黑色磨砂氧化等处理，匹配不同装修风格的天花板颜色，进一步降低设备的视觉突兀感。
