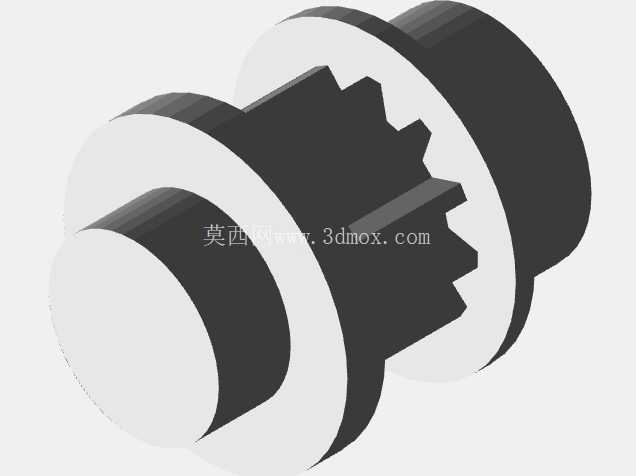

真空吸尘器电机刷传动皮带配套齿轮

这款齿轮是家用真空吸尘器电机刷传动系统中的核心传动部件，主要适配ZELMER系列卧式真空吸尘器的动力传输单元，安装在电机输出端与碳刷架组件之间的传动路径上，承担着将电机高速旋转的动力同步传递给皮带，进而驱动碳刷组件维持与换向器的稳定接触压力的作用。在吸尘器实际运行过程中，电机转速通常能达到每分钟两万转以上，这款齿轮需要在高转速、持续摩擦的工况下保持稳定的传动比，不能出现跳齿、打滑的问题，否则会直接导致碳刷接触不良，出现电机打火、吸力下降甚至停机的故障。

从结构设计来看，这款齿轮采用了双联台阶式的结构布局，大直径轮缘用于和传动皮带啮合，小直径的内花键结构直接与电机输出轴配合，中间的轴肩部分做了圆角过渡处理，避免应力集中在台阶连接处，长期高速运转下不会出现根部断裂的问题。内花键采用的是渐开线齿形，和电机轴的配合间隙控制在0.02毫米以内，既保证了装配时的顺畅度，又能避免高速旋转时出现径向窜动，降低运转过程中的振动和噪音。皮带啮合的外齿部分做了齿顶修缘处理，能减少皮带和轮齿啮合时的冲击，延长橡胶传动皮带的使用寿命，毕竟家用吸尘器的设计使用寿命通常在八百小时以上，传动件的耐磨性能直接决定了整机的无故障运行周期。

安装边界方面，这款齿轮的轴向总长度控制在18毫米，最大外圆直径22毫米，内花键的公称直径为6毫米，装配时需要从电机轴的端部推入，靠轴肩定位，不需要额外的轴向固定件，依靠花键配合的过盈量就能实现轴向锁紧，装配工序简单，适合流水线批量生产的装配需求。齿轮的两个端面都做了0.2毫米的倒角处理，既去除了机加工产生的毛刺，也能避免装配时刮伤电机端盖的密封垫片。轮齿的表面粗糙度控制在Ra1.6以下，和橡胶皮带接触时不会过度磨损皮带的纤维层，长期运转后皮带的张紧力衰减量能控制在初始值的15%以内，减少用户后期维护调整皮带张紧度的频率。

在实际应用场景中，这类带传动齿轮不仅用在家用真空吸尘器上，同结构的改型产品也会用到小型手持打磨机、桌面型碎纸机等小型家用电动设备的动力传输环节，核心设计逻辑都是在极小的安装空间内实现高转速下的稳定动力传输，同时兼顾零件本身的耐用度和装配便捷性。设计这类小模数传动齿轮时，首先要核算传动比是否匹配电机转速和负载端的需求，这款齿轮的传动比设置为1:1.2，刚好匹配碳刷组件的摆动频率，保证碳刷和换向器的接触压力始终维持在0.3-0.5牛的合理区间，既不会因为压力过大加速碳刷磨损，也不会因为压力过小出现接触不良打火的问题。其次要考虑材料的选型，这类齿轮通常采用玻纤增强尼龙材质注塑成型，本身具备自润滑特性，不需要额外添加润滑脂，避免润滑脂在吸尘器内部的负压环境下扩散，污染吸尘风道和过滤组件，同时玻纤增强的材质能在高温环境下保持尺寸稳定性，电机长时间运转时周边温度能达到70摄氏度以上，普通尼龙材质会出现热胀变形导致啮合间隙变化，而添加30%玻纤的增强尼龙能在80摄氏度的环境下长期工作，尺寸变形量控制在0.05毫米以内，完全满足使用需求。

从建模逻辑来看，这款齿轮的三维建模首先要确定内花键的参数，包括模数、齿数、压力角、变位系数，通过参数化生成渐开线齿形后，拉伸得到内花键的基体，再通过旋转命令生成外圆的台阶结构，之后生成外齿的齿形，这里的外齿是适配同步带的圆弧齿形，和内花键的渐开线齿形参数完全不同，需要单独根据配套皮带的齿型参数来绘制，最后添加圆角、倒角等工艺特征，完成整个零件的建模。建模过程中需要特别注意两个齿形的同轴度公差，必须控制在0.01毫米以内，否则装配后会出现皮带偏磨、运转噪音大的问题，同时轴肩的端面跳动公差也要控制在0.02毫米以内，保证齿轮装配后端面和电机轴的垂直度，避免运转时出现轴向窜动。
