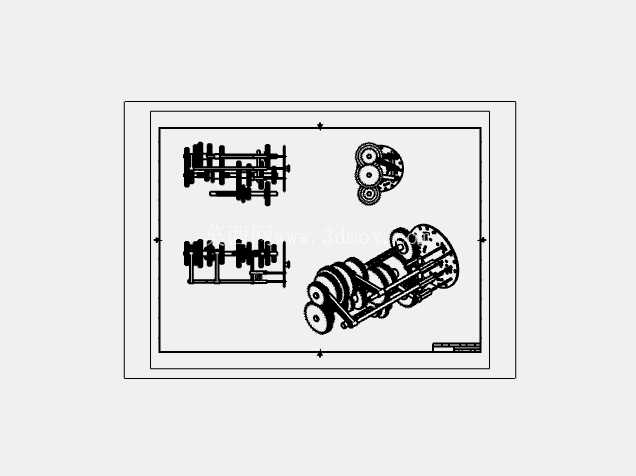

这套多轴平行排布的齿轮传动结构,核心应用场景覆盖中小功率变速传动需求,常见于小型专用设备的动力传递链路、教学演示传动台架以及非标自动化设备的动力分流单元,可在紧凑安装空间内实现多档位转速扭矩转换,适配输入端与输出端存在多轴位差、需要不同传动比输出的工况。从实际用途来看,该结构通过不同齿数齿轮的啮合组合,可实现单动力输入下的多路径动力输出,每根输出轴可获得不同的转速与扭矩参数,满足同一设备上不同执行机构对动力参数的差异化需求,比如在小型专用加工设备中,可同时为进给机构、主轴机构、辅助送料机构提供匹配的动力输出,省去额外布置多套动力源的空间与成本。

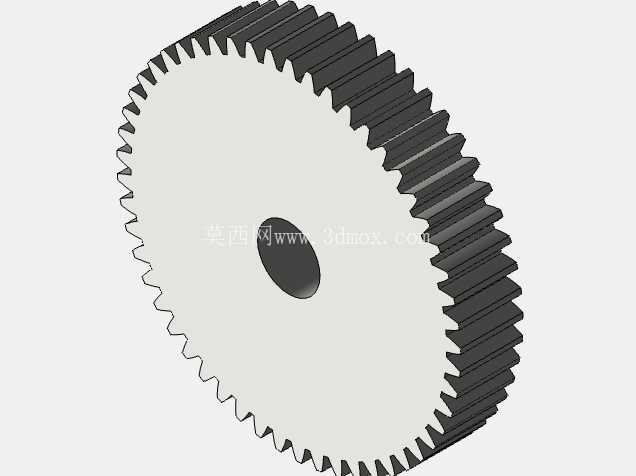

在功能特性上,整套齿轮组采用平行轴排布方式,所有传动轴的轴线保持平行,齿轮均为直齿圆柱齿轮,啮合过程无轴向力,对支撑轴承的轴向承载要求更低,传动过程中动力损耗小,传动效率可达九成以上,不同齿数的齿轮沿轴向错位排布,避免相邻齿轮组出现运动干涉,每对啮合齿轮的齿侧间隙预留了合理公差,可补偿加工与装配过程中产生的尺寸误差,降低运转过程中的卡滞风险。设计思路上,首先根据需要的传动比序列匹配对应齿数的齿轮组合,确定每根传动轴的中心距,所有轴的中心距严格按照齿轮模数与配对齿轮齿数和的一半计算,保证齿轮啮合的齿顶隙与侧隙处于合理范围;轴系排布时优先考虑输入轴的动力接入位置,将输入轴布置在结构侧方便于连接动力源的位置,输出轴根据外接执行机构的安装需求沿端板均匀排布,端板上的轴承安装孔位置与轴系中心严格同轴,保证轴系转动时的同轴度要求,降低轴的挠度变形。

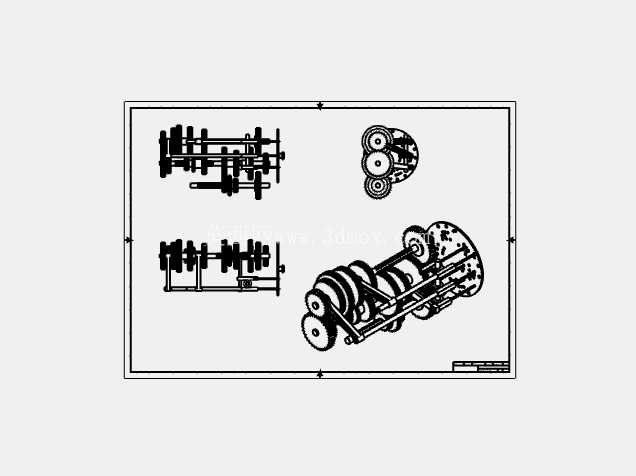

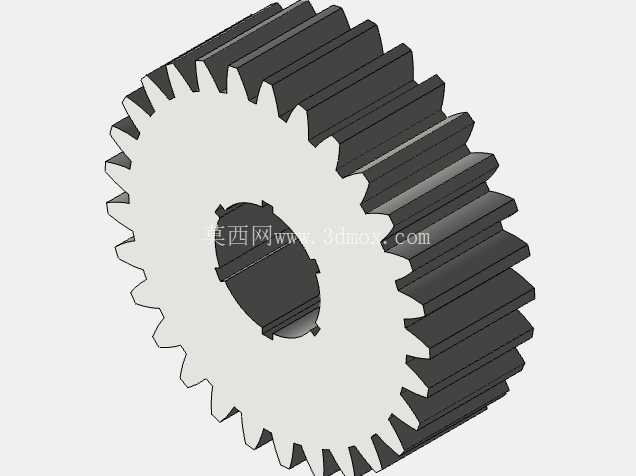

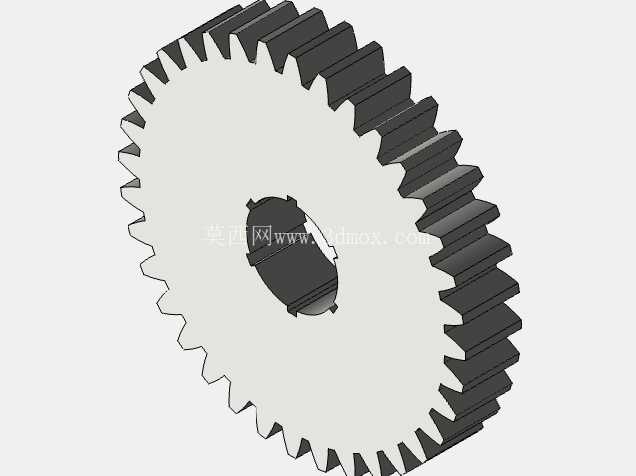

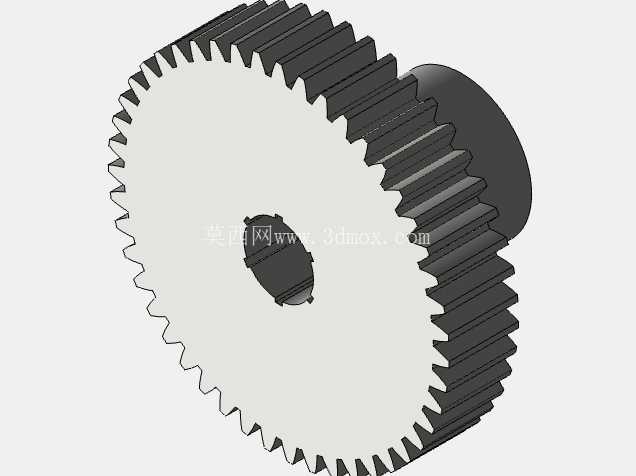

齿轮与轴的连接采用平键周向固定,轴向通过轴肩与轴用挡圈实现限位,避免齿轮运转过程中出现轴向窜动,影响啮合精度。外形尺寸与安装边界方面,整套传动机构的整体轮廓为圆柱类排布结构,最大外缘由最大直径齿轮的齿顶圆决定,轴向长度由所有齿轮的宽度总和加上轴端预留的安装间隙确定,安装时输入端需要预留动力源(电机或其他动力输出端)的连接空间,输出端需要预留与外接执行机构连接的联轴器或传动件安装位置,端板上的安装孔位可直接与设备的安装基座通过螺栓固定,固定时需要保证安装基面的平面度,避免基座变形导致轴系卡滞。

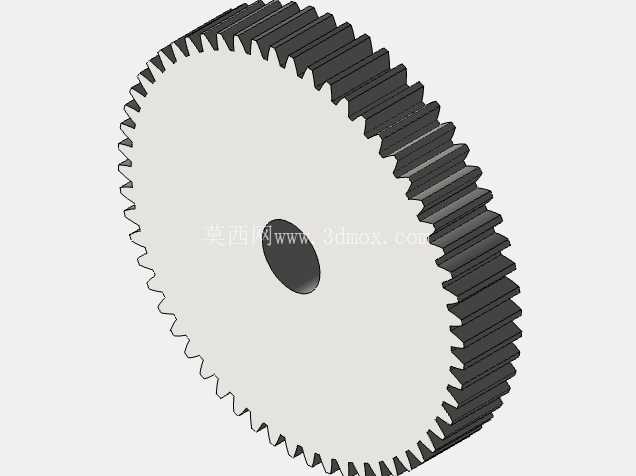

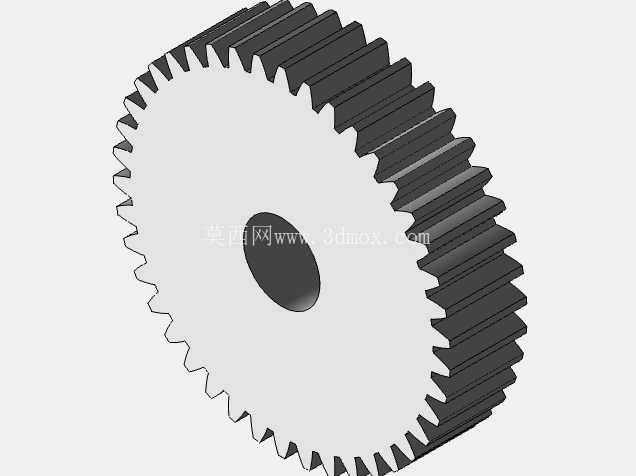

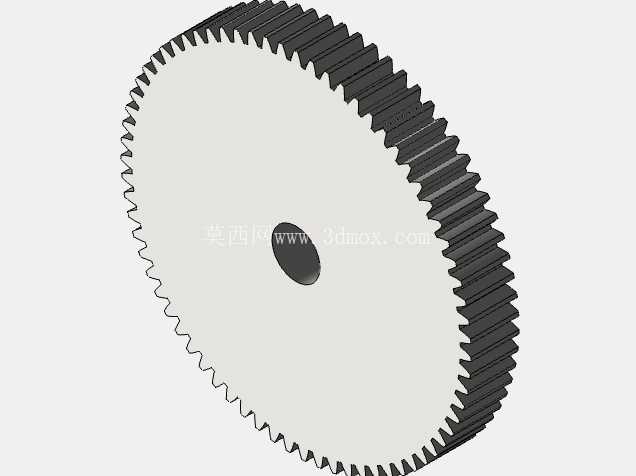

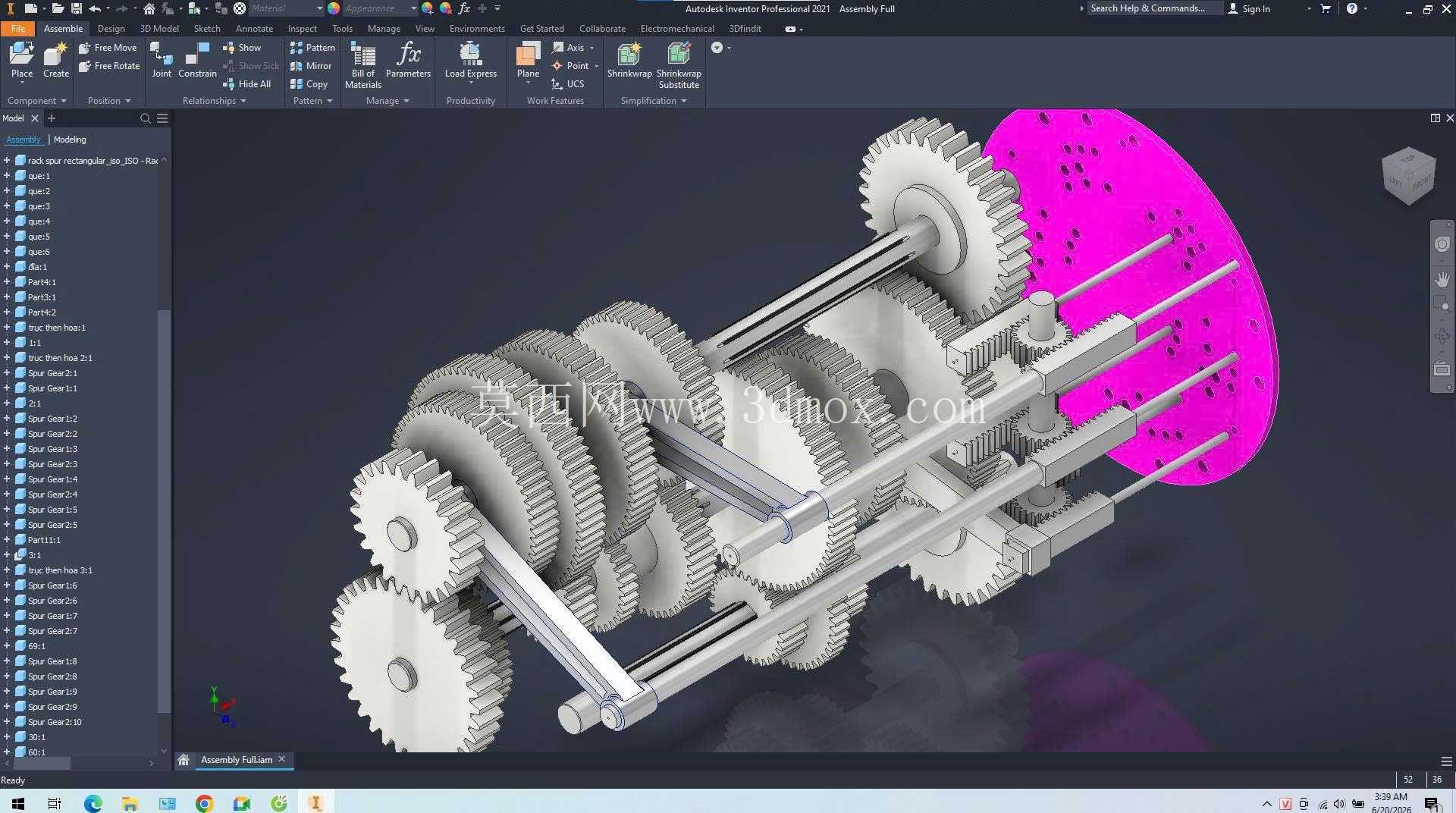

整套结构的齿轮参数统一采用同模数设计,降低加工时的刀具更换成本,所有齿轮的齿宽保持一致,便于批量加工与装配选配,轴的直径根据传递扭矩的大小计算确定,危险截面处预留足够的安全系数,避免长期交变载荷下出现轴的疲劳断裂。在装配逻辑上,需要先将齿轮与平键预装到对应轴段,再将轴承压装到轴的两端支撑位置,之后整体装入端板的轴承孔内,装配过程中需要逐对检查齿轮的啮合接触斑点,保证齿面接触面积符合传动要求,避免局部齿面应力集中导致过早磨损。端板一侧的粉色挡板为轴系轴向定位结构,同时可遮挡齿轮啮合区域,避免外部杂物落入啮合齿面造成齿面损伤,也可防止运转过程中润滑脂甩出污染周边设备部件。
- 全部评论(0)
- 模板大小: 38.13 MB
- 售价:5金币
- 下载次数: 24
- 系统要求: Autodesk Inventor,AutoCAD,Rendering,Snagit
- 软件分类: 齿轮
