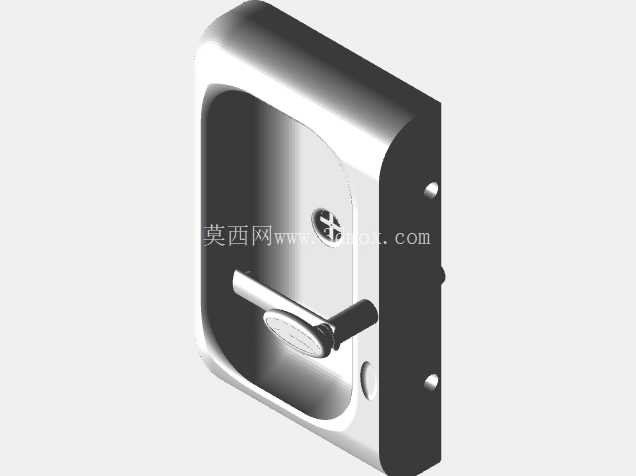

嵌入式执手门锁压铸结构三维设计

　　从功能逻辑上看，锁体集成了执手回弹、锁舌伸缩、钥匙解锁三个核心功能模块，执手采用内凹式布局，常态下执手完全收纳于锁体的沉槽内部，需要开启时抠出执手下压即可带动锁舌回缩，松开后执手在内部扭簧的作用下自动复位到沉槽内，不会额外占用通道空间，在窄通道设备间、密集排布的柜体群组场景下，这种设计能有效降低通行时的磕碰概率。设计阶段优先考虑了压铸工艺的成型可行性，所有外观面的拔模角度控制在1.5°以上，内部加强筋的厚度控制在主体壁厚的0.7倍，避免压铸成型时出现缩痕、气孔等缺陷，锁体外壳的边角全部做了R3-R5的圆角过渡，既可以降低压铸时的金属液流动阻力，也能消除安装使用时的锐边割手风险。这款嵌入式执手门锁结构，主要面向商用柜体、工业设备舱门、特种箱柜的闭锁场景设计，区别于民用入户门锁的外露式安装逻辑，整体采用内嵌沉台的安装形式，适配1.2-3mm厚度的金属门板安装需求，安装时仅需在门板上开出对应尺寸的矩形沉孔，将锁体整体嵌入后通过背部的两个固定柱完成锁紧固定，不会在门板外表面形成突出的结构磕碰，在物流转运、人员频繁通行的车间场景下，能避免外挂锁具被剐蹭变形的问题。

　　锁体的外形轮廓做了非对称的切边处理，靠近门板安装面的一侧做了0.8mm的定位止口，安装时止口可以直接卡在门板开孔的边缘，不需要额外做定位治具就能快速对齐安装位置，降低现场装配的对位难度。内部的传动结构做了模块化的拆分设计，锁舌组件、扭簧复位组件、锁芯组件都可以单独拆装，后期维护时不需要将整个锁体从门板上拆下，仅需拆下正面的装饰盖板就能更换损坏的内部零件，降低运维成本。锁舌的伸缩行程设计为12mm，适配常规的门框锁扣间隙，锁舌头部做了45°的导向斜面，关门时不需要精确对位就能顺利滑入锁扣内，即使门板存在1-2mm的装配错位，也能保证正常闭锁。

　　考虑到压铸模具的抽芯需求，锁体侧面的固定柱孔采用了侧向抽芯的结构设计，避免内部出现倒扣结构导致模具结构复杂化，同时固定柱的根部做了R2的加强圆角，能承受1000N以上的侧向拉力，满足频繁开关门的强度需求。锁体正面的品牌标识区域做了下沉0.3mm的凹槽设计，后期可以通过丝印、激光打标或者镶件的方式添加品牌标识，不会因为日常摩擦导致标识磨损脱落。执手的握持部位做了符合人体工学的弧度处理，握持位置的截面直径设计为18mm，成年人单手握持下压时的受力角度刚好与手腕自然角度匹配，长时间操作也不会产生明显的硌手感。

　　锁芯位置布置在执手的上方区域，解锁时钥匙插入转动即可解锁执手的限位结构，解锁后执手才能下压开门，闭锁状态下执手被内部的限位块卡死，无法通过撬动执手的方式开启，具备基础的防撬能力。整个锁体的外露面全部做了抛光镀铬的表面处理预留位，压铸成型后经过抛光、电镀工序后可以获得光亮的金属外观，同时具备较好的防锈能力，适合在潮湿的车间、户外柜体等场景下使用，不会因为短时间的淋水、高湿度环境出现生锈卡滞的问题。在安装边界上，锁体嵌入门板后的背部突出高度控制在28mm以内，柜体内部不需要预留过大的安装空间，即使是内部布线密集的电气柜，也不会出现锁体与内部线缆、元器件干涉的问题。锁体的沉槽深度设计为20mm，执手复位后完全处于沉槽内部，即使外表面受到正面的撞击，力会直接作用在锁体的外壳结构上，不会传递到内部的执手传动部件，避免撞击导致执手变形无法开启。
