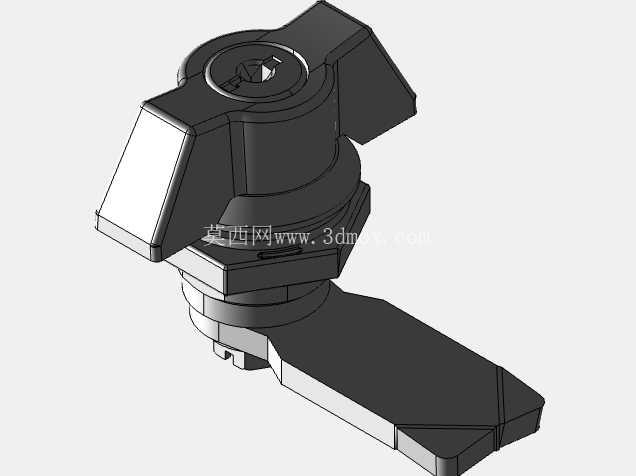

带翼形旋钮钥匙开启式转舌锁结构

日常做设备柜体、工业机箱的结构设计时，锁闭件的选型往往是容易被忽略但直接影响后期运维体验的环节，这款转舌锁的三维结构，刚好覆盖了大部分工业柜体锁闭场景的设计需求。从实际应用场景来看，这类锁具多用于户外配电箱、小型设备检修门、仓储柜、机床侧封板的锁闭位，相比普通弹子门锁，它的安装深度更浅，不需要在门板内侧预留过多的锁体容纳空间，对于板厚1-3mm的薄钣金门板适配性很强。

从功能特性上看，这款锁采用翼形旋钮加钥匙开启的双操作逻辑，日常运维人员在持有钥匙时可以直接转动旋钮解锁，无钥匙状态下旋钮处于空转限位状态，无法带动锁舌转动，避免非授权人员随意开启柜门。锁舌部分采用偏心挡片式结构，转动90度即可完成锁闭与解锁的状态切换，锁舌的伸出长度可以根据门板与门框的搭接量做小幅调整，适配不同间隙的门框安装场景，锁舌边缘做了圆弧过渡，不会在开关门时刮擦门框的喷塑层，减少长期使用后的漆面磨损掉漆问题。

设计思路上，整个锁体采用分层同轴结构，最外侧的翼形旋钮做了加宽的侧翼设计，即使操作人员佩戴劳保手套也能轻松施力转动，不需要额外借助工具操作，旋钮表面做了防滑的棱边处理，沾有少量油污时也不会出现打滑的情况。锁芯部分采用标准的弹子锁芯结构，钥匙插拔的行程做了限位设计，插入到位后会有明显的触感反馈，不会出现钥匙插不到位导致无法转动的问题。锁体与门板接触的位置设置了橡胶密封垫圈，安装后可以贴合门板表面，阻挡灰尘、溅水从安装孔进入柜体内部，适配IP54左右的柜体防护等级需求。

从安装边界来看，锁体的主体安装段为圆柱形，对应的门板开孔为标准圆孔，不需要加工异形孔，普通的开孔器就能完成现场加工，安装时从门板外侧插入锁体，内侧用锁紧螺母固定，不需要额外的螺丝固定，安装效率很高。锁体的总长度控制在合理范围，即使是内部空间紧凑的小型机箱，也不会出现锁体与内部元器件干涉的情况，锁舌的转动平面与门板内侧平行，转动过程中不会突出到柜体内部过多空间，给内部的布线、元器件安装留出足够的余量。

在做集成设计时，这款锁的所有配合尺寸都做了标准化处理，可以直接适配市面上大部分同规格的柜体锁安装位，替换原有老旧锁具时不需要重新加工门板开孔，直接拆装即可完成替换。锁体的材质适配压铸工艺，表面可以做喷塑、镀铬等不同的表面处理，适配不同的使用环境，在有腐蚀性的车间环境中，可以选择镀铬表面处理的版本，提升抗腐蚀能力，在普通室内环境下，喷塑处理的版本就能满足长期使用的需求。锁芯的弹子组合可以做不同的密钥配置，实现多锁同钥或者单锁单钥的不同需求，方便运维人员管理多台设备的钥匙，减少携带钥匙的数量。
