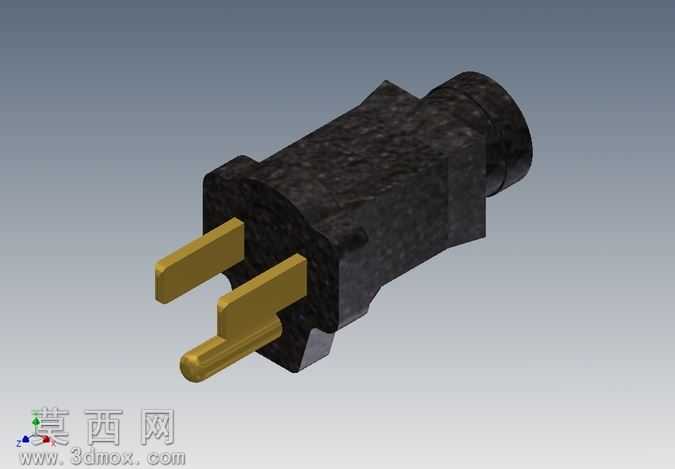

三插脚电源线连接插头三维结构设计

本作品为三插脚电源线连接插头的三维参数化模型，建模过程中严格遵循民用电源插头的通用尺寸规范，先通过草图绘制插片的截面轮廓与排布基准，确定三个插片的相位、接地位置的角度与间距参数，再通过拉伸、倒角等基础特征构建插片的实体结构，插片边缘做了圆角过渡处理，还原真实五金插片的冲压成型细节，避免尖锐棱角的安全隐患。插头主体的绝缘外壳部分，先绘制外壳的整体外轮廓草图，通过放样特征构建出线尾出线端到插片安装端的渐变过渡曲面，外壳表面做了细微的磨砂纹理材质映射，还原黑色阻燃工程塑料的哑光质感，外壳与插片的装配位置做了精准的配合间隙设计，模拟实际生产中插片与注塑外壳的嵌合固定结构，插片根部与外壳衔接处做了密封凸台结构，提升使用过程中的防尘防触电性能。建模过程中对插片的插拔导向斜面做了细节刻画，每个插片的插入端都设计了微小的导入斜角，还原真实插头的插拔顺滑体验，线尾部分设计了防弯折的波纹护套结构，通过环形阵列的方式构建护套的凹凸纹理，模拟软质PVC材质的抗弯折防护结构，避免电源线根部反复弯折出现线芯断裂的问题。材质渲染阶段，插片部分赋予黄铜金属材质，调整金属粗糙度参数模拟镀镍处理后的哑光金属质感，外壳部分赋予黑色阻燃PC材质，调整漫反射与高光参数还原工程塑料的哑光磨砂视觉效果，场景采用柔和的环境光搭配定向主光源，清晰呈现插头的结构轮廓与材质细节，整体模型结构完整，各部件的装配关系清晰，可用于电器配件结构演示、电源线装配模拟、产品外观设计参考等场景，建模过程中所有特征均保留参数化历史，可根据不同地区的插头尺寸标准快速调整插片间距、外壳尺寸等参数，适配不同规格的电源连接设计需求。
