威尔顿泵配套可移动承载手推车架

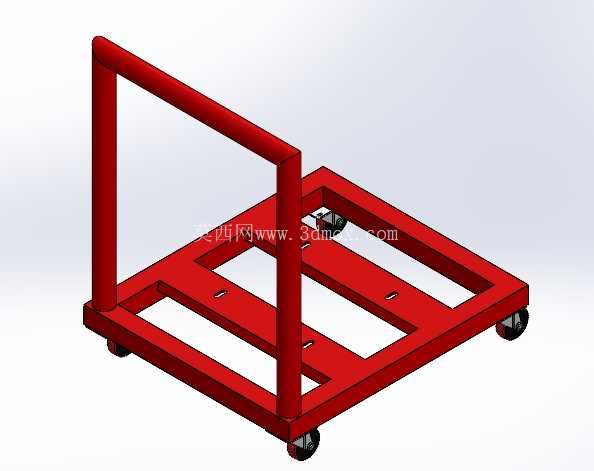

　　在车间流体输送作业场景里，威尔顿隔膜泵常需要在不同工位间转移，完成不同槽体的流体抽取、输送、倒料作业，固定安装的泵架无法适配这类灵活转场的需求，这款可移动承载车架就是针对这类场景设计的配套承载结构。从结构设计逻辑来看，车架整体采用框架式方管焊接结构，底部承载面为镂空框架设计，一方面可以在保证结构强度的前提下大幅降低车架自重，减少推动时的负载阻力，另一方面镂空结构不会积存泵体运行时滴落的残液、车间扬尘或者加工碎屑，日常清理维护十分便捷，避免积液腐蚀车架漆面或者管材焊缝。

　　底部承载框架的尺寸设计完全匹配威尔顿泵的安装孔位，框架上预留的四个安装腰型孔可以适配同系列不同小型号泵体的安装固定，不需要额外打孔调整，安装时只需要将泵体对准孔位穿入螺栓紧固即可，安装边界预留了足够的扳手操作空间，不需要额外拆除周边结构就能完成泵体的装拆维护。车架后侧设置的单立柱推把结构，高度设置在成年人腰部发力的舒适区间，推把顶部做了圆角过渡处理，推动时握持不会硌手，单立柱搭配后侧两根斜向支撑的结构，相比双侧推把结构更节省材料，同时在转向时不会因为双侧把手的干涉影响小空间内的转向操作，在狭窄的设备通道、工位间隙里移动时灵活性更强。

　　底部四个角安装的万向脚轮，其中两个带刹车结构，当泵体需要固定在某个工位作业时，踩下刹车就可以锁定车架位置，避免泵体运行时的振动导致车架移位，脚轮的承载余量按照泵体满载流体后的总重量做了1.5倍的冗余设计，长期使用不会出现轮架变形、滚轮卡滞的问题。车架整体做了红色防锈喷涂处理，在车间环境里辨识度很高，避免作业人员误撞，漆面厚度满足车间常规的防磕碰、防轻度腐蚀要求，日常使用中轻微的剐蹭不会轻易露底生锈。在实际使用场景中，这款车架除了承载威尔顿泵完成工位转场之外，还可以临时承载泵体配套的管路接头、备用密封件等小配件，不需要额外携带工具盒，转场作业时可以一次性把所需配件带齐，减少来回取件的无效工时。框架结构的底部预留了叉车孔位？

　　不，不对，这款车架尺寸偏小，不需要叉车转运，人工推动即可完成全区域转移，整体外形尺寸控制在可以顺利通过车间标准防火门、电梯门的范围内，跨车间转场时也不需要额外拆解。设计时特意将重心控制在车架几何中心偏下的位置，泵体安装完成后整体重心落在四个脚轮的支撑范围内，即使在小坡度的车间地面上推动也不会出现倾翻风险，推把的受力角度经过优化，推动时不需要刻意下压或者抬升把手，正常握持发力就能平稳转向、移动。车架的焊缝全部做了满焊处理，焊后打磨平整再做喷涂，不会出现虚焊导致的结构开裂问题，长期承受泵体运行的振动也不会出现连接部位松动的情况。针对泵体运行时的振动传递问题，安装孔位处可以加装橡胶减震垫，进一步降低振动向车架、脚轮的传递，减少移动时的噪音，同时延长脚轮的使用寿命。在日常维护方面，这款车架没有复杂的活动结构，只需要定期检查脚轮的转动顺滑度、螺栓紧固情况即可，不需要额外的润滑或者保养，维护成本极低，适合车间多班次连续作业的使用强度。
