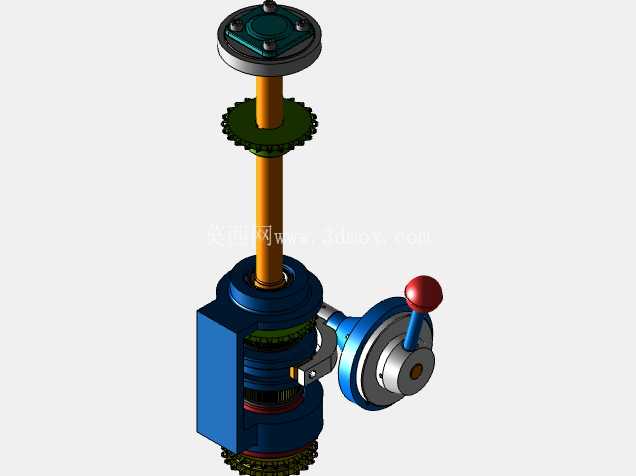

带换挡操纵机构的传动轴组件结构设计

这套轴系组件的设计初衷，是面向教学实训与小型传动设备开发场景，还原工业级传动轴系的核心连接逻辑，让结构设计从业者能直观理解轴上零件的定位、传动与载荷传递路径。从实际应用场景来看，这类集成了换挡操纵、齿轮啮合、多段连接结构的传动轴，可适配小型台式变速设备、教学演示实验台、简易传动工装的动力传递需求，能够在低载荷、多转速输出的工况下完成动力的换向与转速切换，不需要额外加装复杂的外置换挡机构，整体集成度较高。

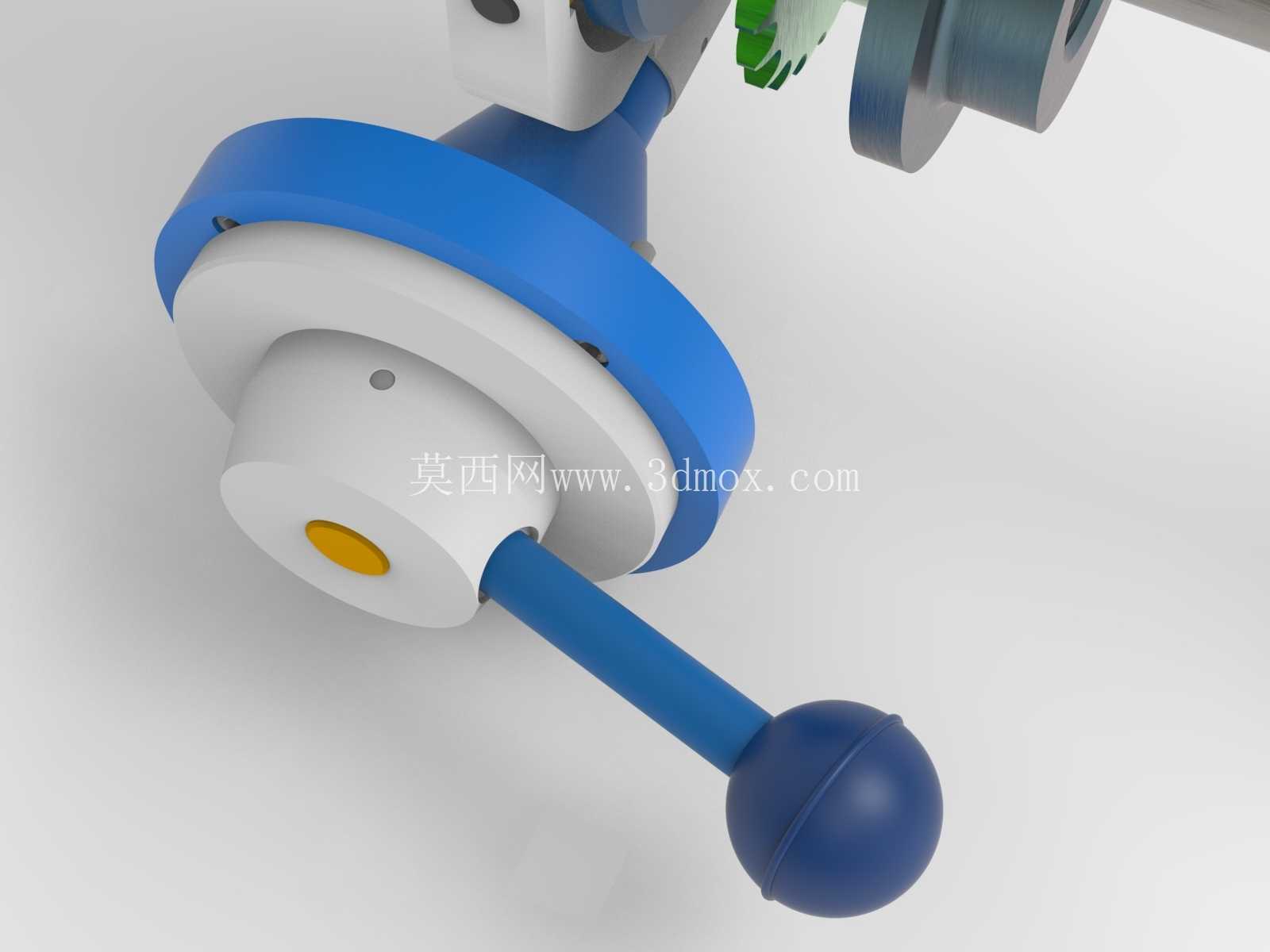

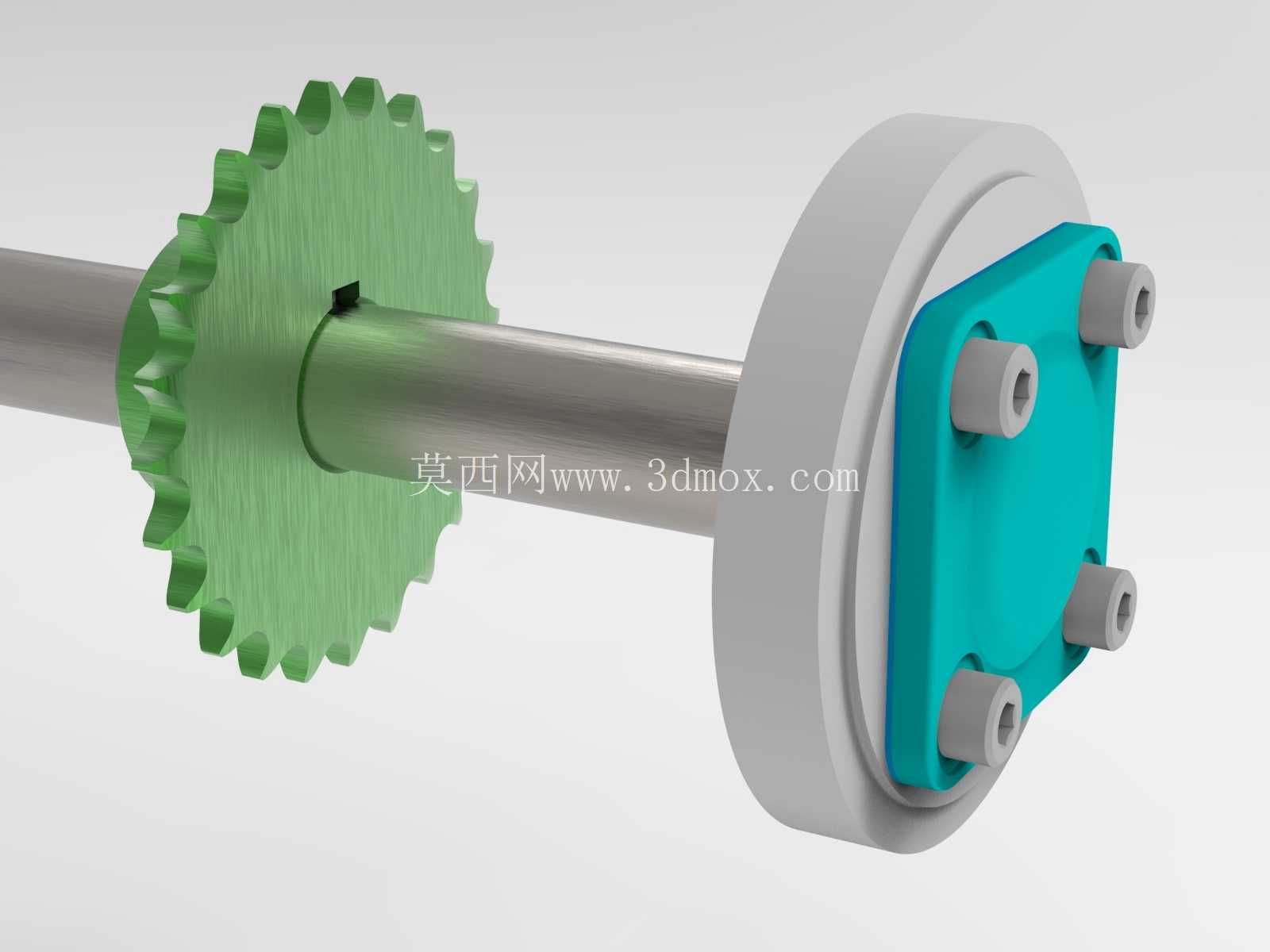

从结构功能特性来看，轴体本身采用阶梯轴设计，不同轴段的直径差完全匹配轴上零件的安装定位需求：靠近输入端的位置布置了多组啮合齿轮组，齿轮与轴之间通过键槽实现周向固定，能够传递额定扭矩，齿轮两侧的轴肩与套筒配合完成轴向定位，避免齿轮在传动过程中出现轴向窜动；轴身中段布置的换挡齿轮与拨叉组件配合，拨叉通过操纵手柄带动滑移齿轮沿轴上的花键段移动，实现不同齿轮副的啮合切换，以此改变输出端的转速与转向，操纵端的手柄带定位球头结构，换挡到位后能通过内置的定位弹珠卡入对应档位的定位槽，防止设备运行过程中出现脱档、跳档问题；轴的输出端采用法兰盘连接结构，法兰与轴端通过周向均布的螺栓紧固，能够适配不同规格的外接负载连接件，不需要对轴端进行二次加工即可完成负载对接。

设计过程中优先考虑了安装与维护的便捷性，所有轴上零件的安装边界都做了明确的尺寸约束：轴端的倒角尺寸符合通用机械安装规范，能够避免零件装配时出现卡滞、刮伤配合面的问题；键槽的位置与尺寸公差参考通用传动件标准，替换同规格的标准齿轮、键连接零件不需要额外修配；拨叉组件的铰接点采用耐磨衬套结构，长期反复换挡操作也不会出现铰接孔磨损松旷的问题，衬套采用过盈配合压入拨叉安装孔，磨损后可单独更换衬套，不需要整体更换拨叉组件，降低后期维护成本。

从安装边界来看，整套轴系的支撑点布置在轴的两端，输入端的支撑轴承嵌入安装座的轴承孔内，轴承端盖通过螺栓固定在安装座端面，能够调整轴承的预紧间隙，输出端的支撑位置靠近法兰连接端，缩短了输出端的悬臂长度，能够降低负载端带来的弯矩影响，避免轴体在重载下出现挠曲变形。轴上所有转动件的外径尺寸都做了干涉校验，换挡过程中滑移齿轮移动到任意档位位置，都不会与周边的固定结构、操纵组件发生运动干涉，齿轮啮合的侧隙控制在合理范围内，既不会因为侧隙过大导致传动冲击，也不会因为侧隙过小出现卡齿、运转发热的问题。

这套结构完整覆盖了轴类零件设计的核心要素：阶梯轴的轴肩定位设计、键连接的扭矩传递设计、滑移齿轮的换挡结构设计、螺栓连接的法兰输出设计、操纵机构的定位锁紧设计，不管是用于机械设计教学的结构演示，还是作为小型变速设备的轴系结构参考，都能直观展现传动轴系从动力输入到换挡变速再到负载输出的完整传动逻辑，结构细节处的公差配合、零件选型都贴合实际工业应用的设计规范，没有冗余的装饰性结构，所有外形结构都服务于功能实现。
