机架式液压流体起重千斤顶结构设计

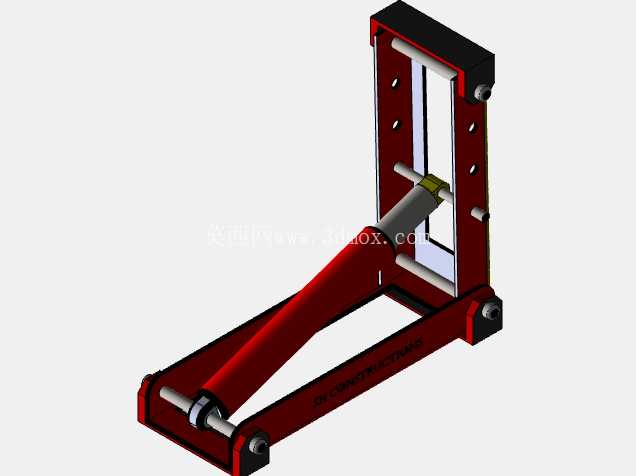

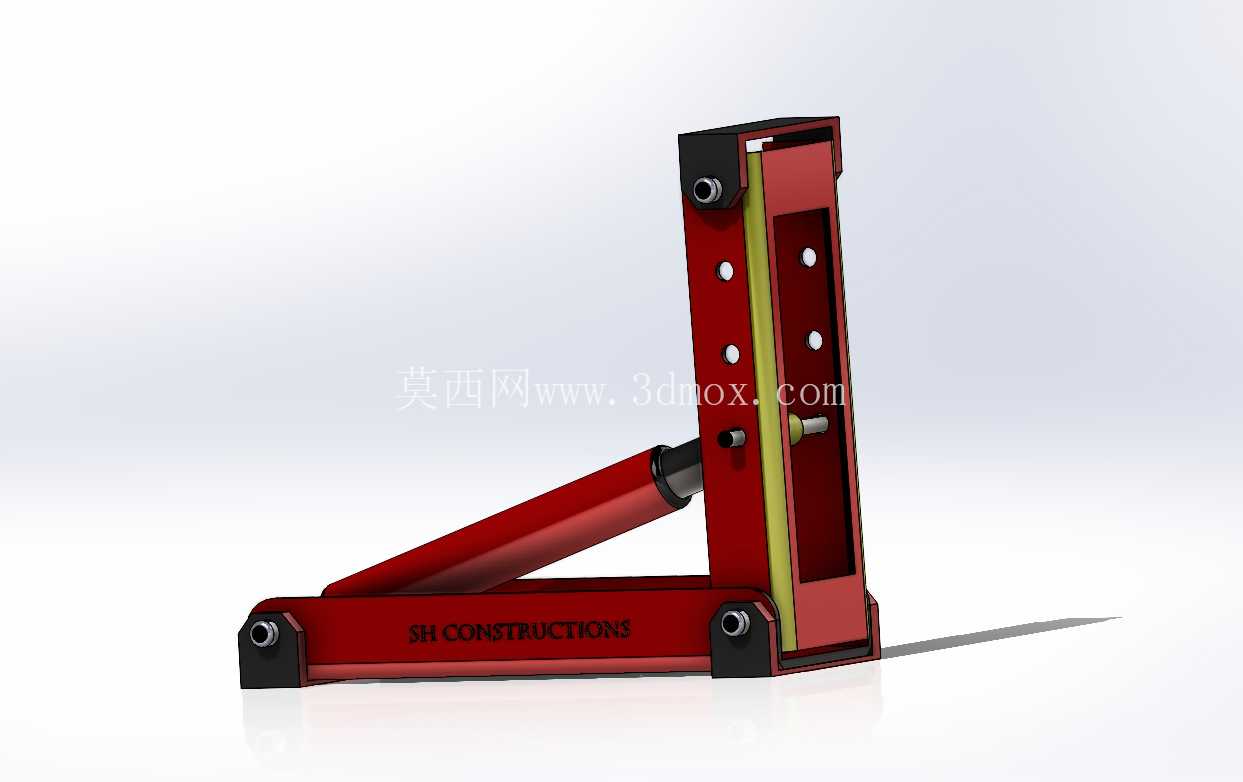

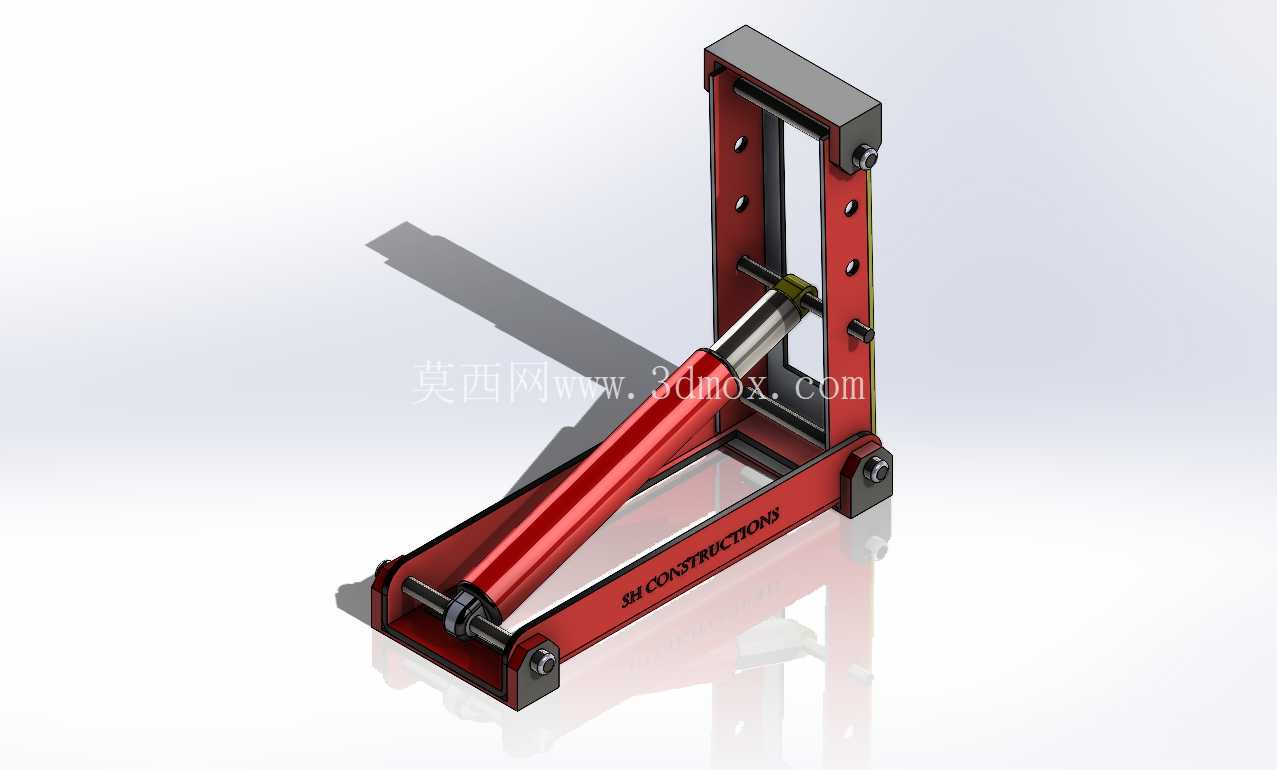

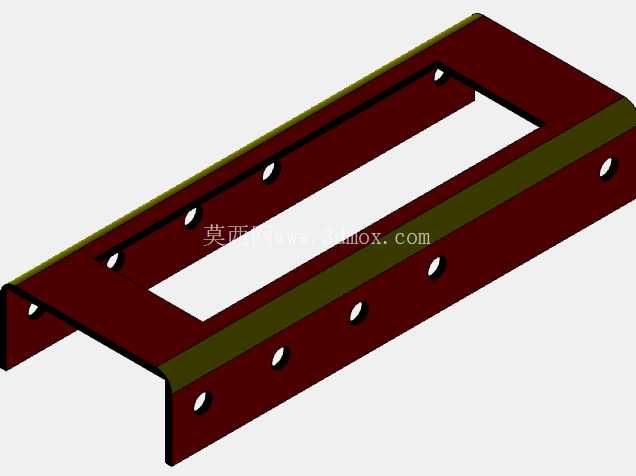

　　在设备检修、重型构件位移、工装架设这类需要小行程大顶升力的作业场景里，这类机架式液压千斤顶的适配性远高于常规立式油压顶。不同于常见的独立柱塞式千斤顶，这款带L型机架的结构不需要额外搭配支撑垫块，自身的框架结构就能形成稳定的受力闭环，在狭窄工位、设备底部预留空间不足的场景下，不需要额外找正支撑基准，放置到位后即可直接开展顶升作业。从结构功能来看，这套机构的核心受力逻辑是通过液压连杆机构将液压缸的直线推力转换为顶升端的垂直抬升力，主框架采用L型一体式折弯焊接结构，底部平直段作为整个设备的承载基座，与地面接触的底面做了整面铣平处理，接触压强均匀分布，不会出现局部应力集中压坏作业地面的情况，垂直段的机架上预留了多组销轴安装孔，能够根据不同的顶升高度需求调整液压缸的上铰接点位置，适配不同的初始安装高度，避免出现液压缸行程浪费或者初始顶升角度过大导致横向分力超标的问题。

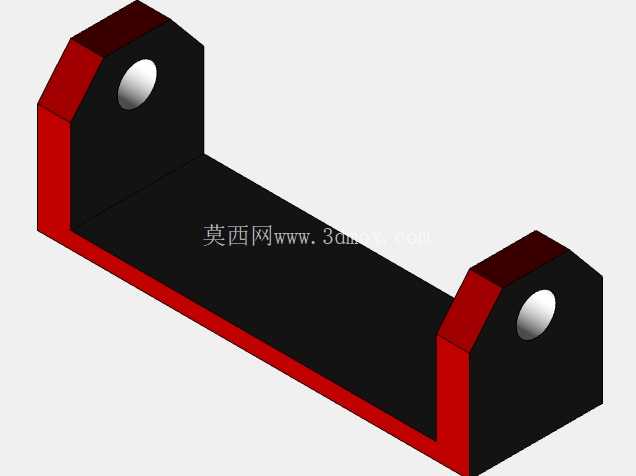

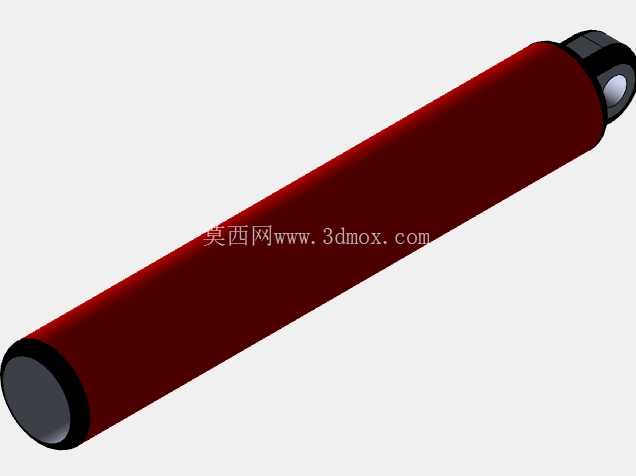

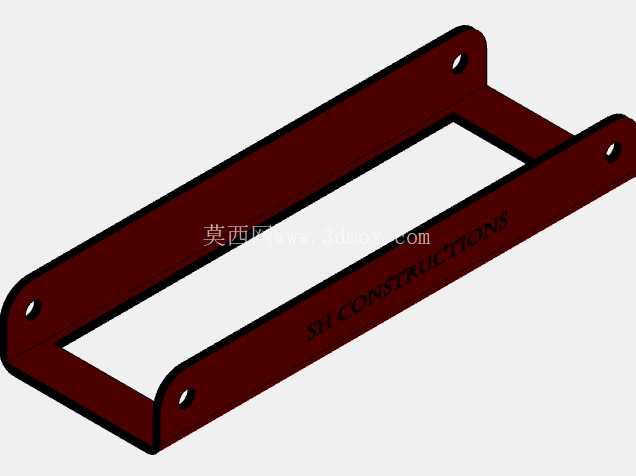

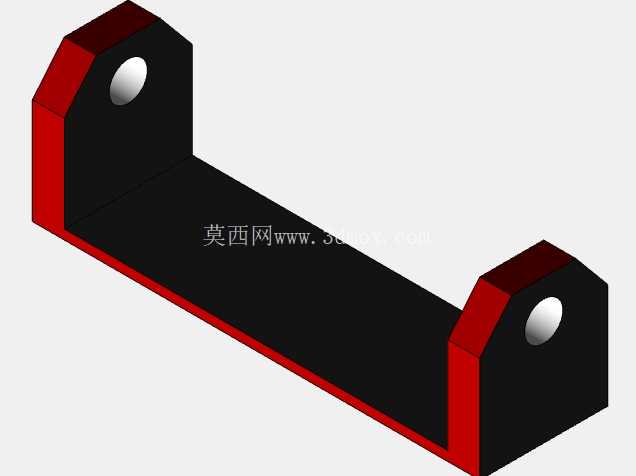

　　液压缸作为核心施力部件，采用单作用柱塞式结构，缸筒与机架下铰接点、柱塞端与移动机架臂的铰接点都做了镶套处理，铜质衬套能够承受铰接位置的径向交变载荷，长期使用磨损后只需要更换衬套即可，不需要整体更换结构件，大幅降低后期维护成本。移动机架臂是直接承接负载的部件，它被约束在主框架垂直段的导向槽内，上下移动过程中不会出现横向偏摆，导向接触面加装了耐磨尼龙滑块，滑动阻力小且不会刮伤机架漆面，顶升作业时负载的垂直力直接通过滑块传递到主框架，不会对液压缸柱塞造成额外的径向力，能有效延长液压缸密封件的使用寿命。

　　销轴和枢轴作为整个机构的铰接连接件，全部采用调质处理的合金结构钢加工，轴端做了开槽防脱设计，作业过程中不会因为振动出现销轴窜出脱落的问题，所有铰接位置的销轴都设计了统一的润滑注油孔，日常维护时可以直接在外部加注润滑脂，不需要拆解结构就能完成铰接副的保养。从安装边界来看，这款千斤顶的底部基座长度控制在常规工位的容纳范围内，垂直机架的高度匹配常见设备底座的离地间隙，不需要提前开挖作业地坑，在平整的硬化地面上即可直接放置使用，顶升过程中整个设备的重心始终落在底部基座的支撑轮廓范围内，即使顶升行程达到上限也不会出现倾翻风险。

　　设计过程中特意将液压缸的布置角度做了优化，初始位置时液压缸与水平基座的夹角控制在合理区间，既保证初始顶升阶段就能输出足够的垂直分力，也避免角度过小导致液压缸需要输出极大推力才能抬升负载，同时整个机构的运动过程中液压缸的摆角变化范围控制在密封件允许的偏载角度内，不会因为铰接摆动导致密封件偏磨漏油。不同于分体式的千斤顶搭配支撑架的作业模式，这款集成式机架结构在顶升到位后，可以直接在机架臂与基座之间加装刚性支撑垫块，实现长时间的负载承载，不需要持续保持液压系统压力，避免因为液压系统微泄漏导致负载缓慢沉降的风险，在设备检修、构件焊接定位这类需要长时间保持顶升位置的场景下，作业安全性更高。结构的所有外露部件都做了表面防锈处理，机架部分采用喷塑工艺，液压缸缸筒做了镀硬铬处理，在车间多粉尘、少量油污的作业环境下也能长期保持表面状态，不会轻易出现锈蚀卡滞的问题。
