车载手动ACME螺旋剪式顶升支撑装置

　　日常车辆维保场景中，剪式螺旋千斤顶是普及率极高的便携顶升工具，这款采用ACME螺纹传动的手动剪式顶升装置，主要适配家用轿车、轻型SUV的轮胎更换、底盘检修作业，额定承载能力覆盖1.5吨级载荷，完全满足常规乘用车的顶升需求。从结构设计逻辑来看，剪式连杆机构的选型核心是利用菱形连杆的角度变化实现高度伸缩，相比液压类顶升工具，纯机械螺旋传动不存在密封件老化漏油的失效风险，长期存放于车辆后备箱也不会出现性能衰减，环境适应性更强，哪怕在低温、高尘的户外应急场景下，只要传动螺纹未出现严重锈蚀，就能正常施工作业。整套机构的动力输入为端部的六角驱动头，既可以配套随车的棘轮扳手手动操作，也能适配电动扳手的输出接口，大幅降低连续顶升过程中的人力消耗，传动螺杆采用3/4-6规格的ACME梯形螺纹，牙型角29度，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更稳定，且具备一定的自锁特性，当顶升作业到达指定高度后，无需额外加装机械锁止结构，就能依靠螺纹副的摩擦力实现载荷锁止，避免作业过程中出现支撑回落的安全隐患。

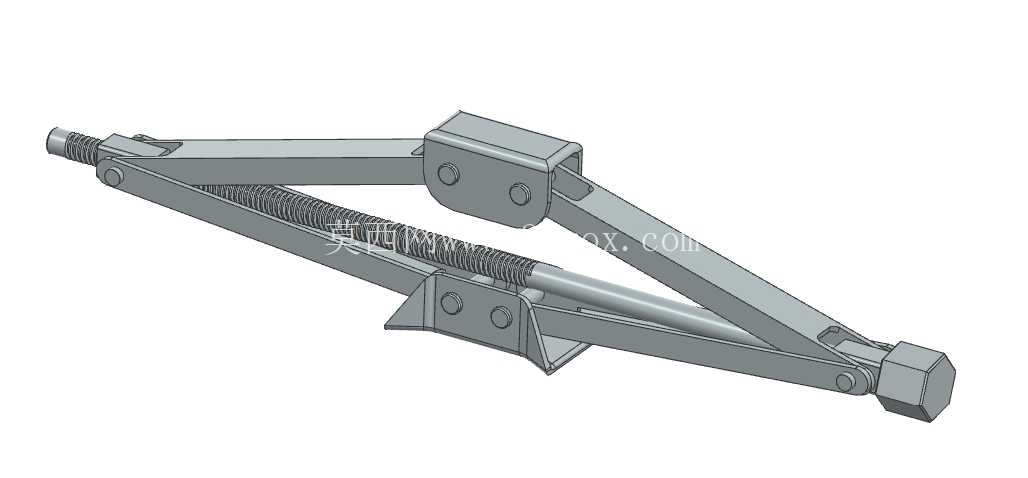

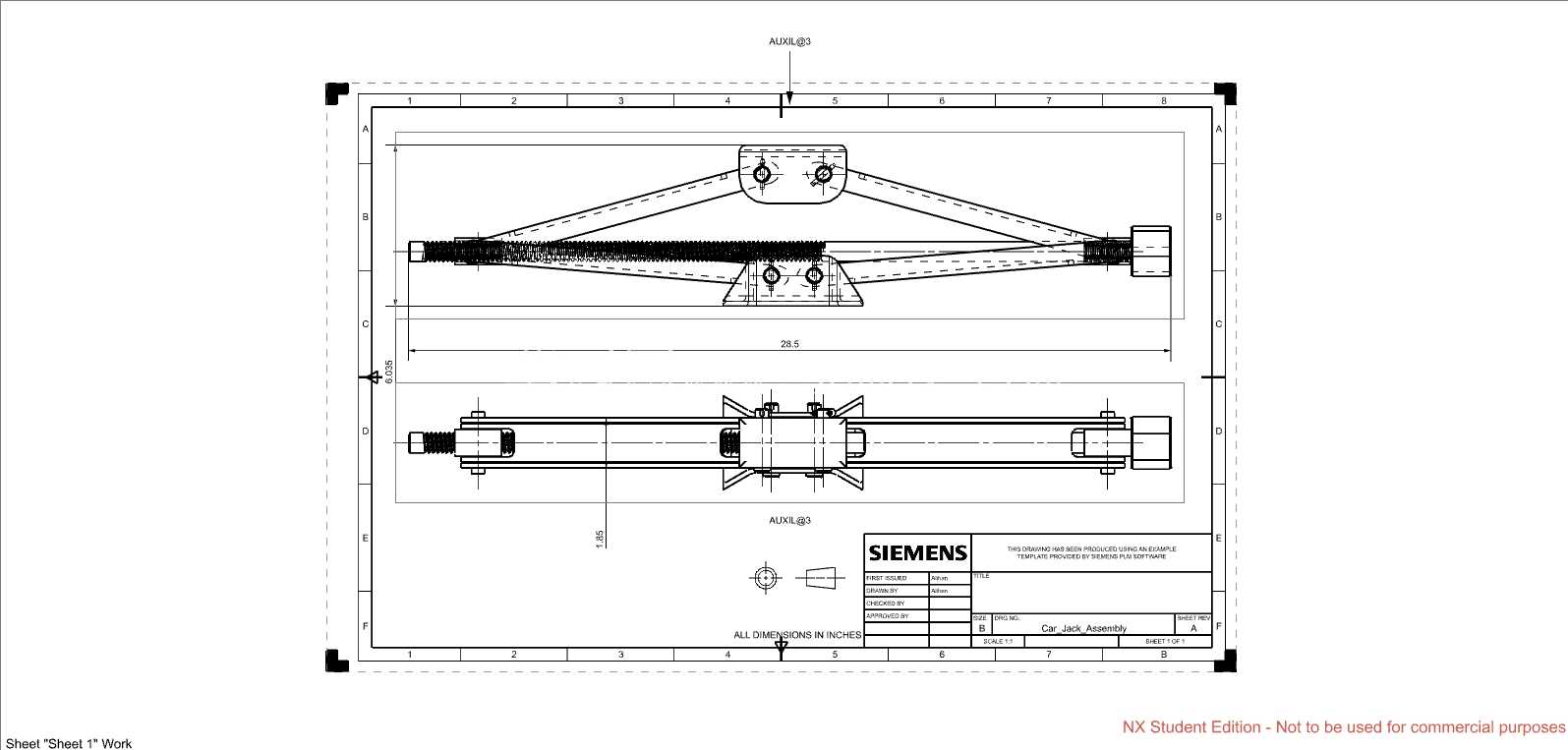

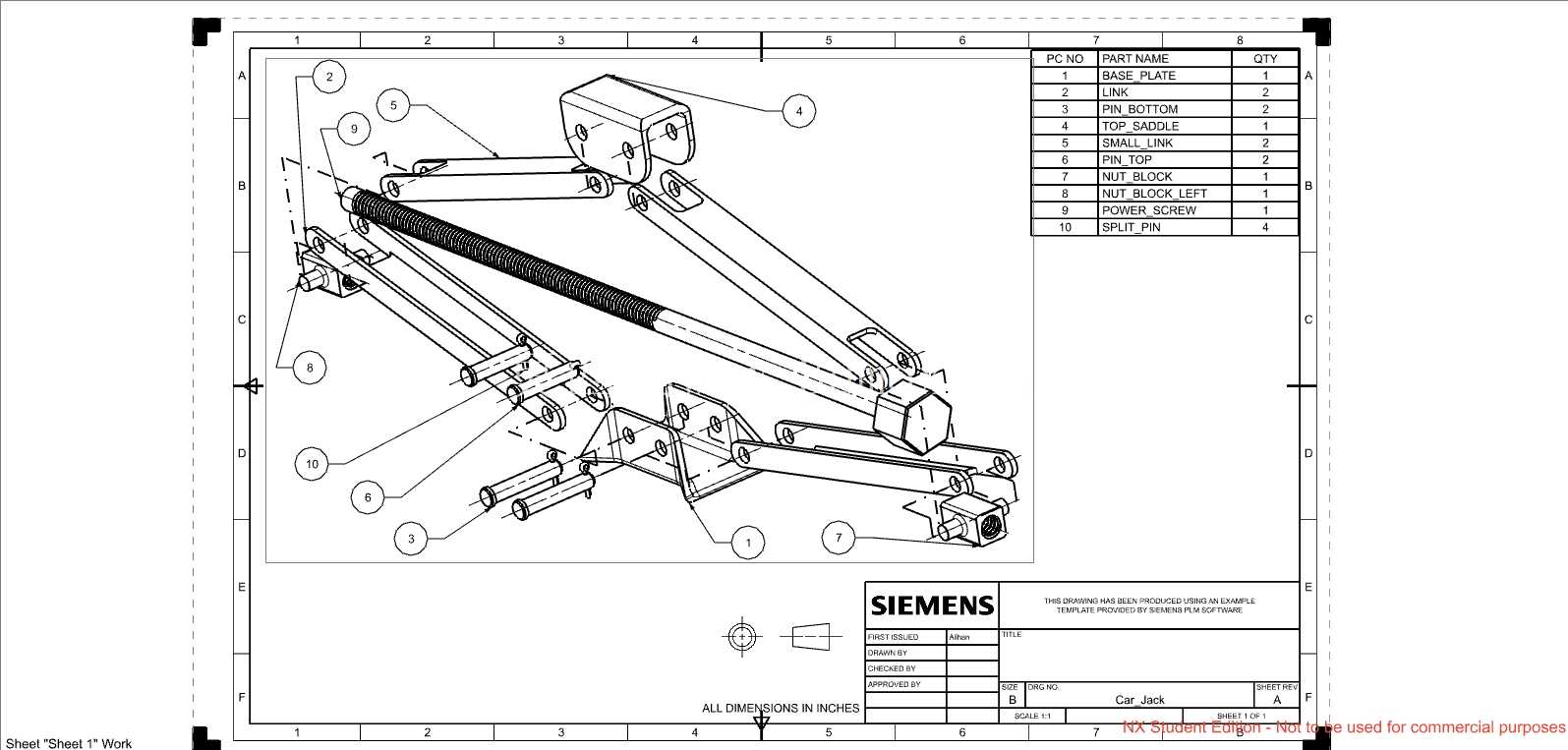

　　剪臂部分采用等长对称的冲压钢板铰接结构，四个铰接点的销轴配合间隙经过严格控制，既保证连杆转动过程无卡滞，也避免间隙过大导致顶升过程中出现侧向晃动，上下支撑端分别做了防滑结构设计：顶部支撑面冲压有防滑齿槽，与车辆底盘的顶升加强筋接触时能增大摩擦力，防止支撑滑脱；底部支撑座采用外翻边的盘式结构，增大与地面的接触面积，在非硬化路面作业时能降低接地比压，避免支撑座下陷引发安全事故。从安装边界与尺寸适配角度来看，该装置收拢状态下整体高度较低，能够适配多数家用轿车底盘较低的最小离地间隙，无需额外垫高就能直接伸入车辆底盘的顶升点位，最大顶升高度满足常规轮胎更换时的轮胎离地间隙需求，不会出现顶升行程不足导致轮胎无法完全脱离地面的问题。

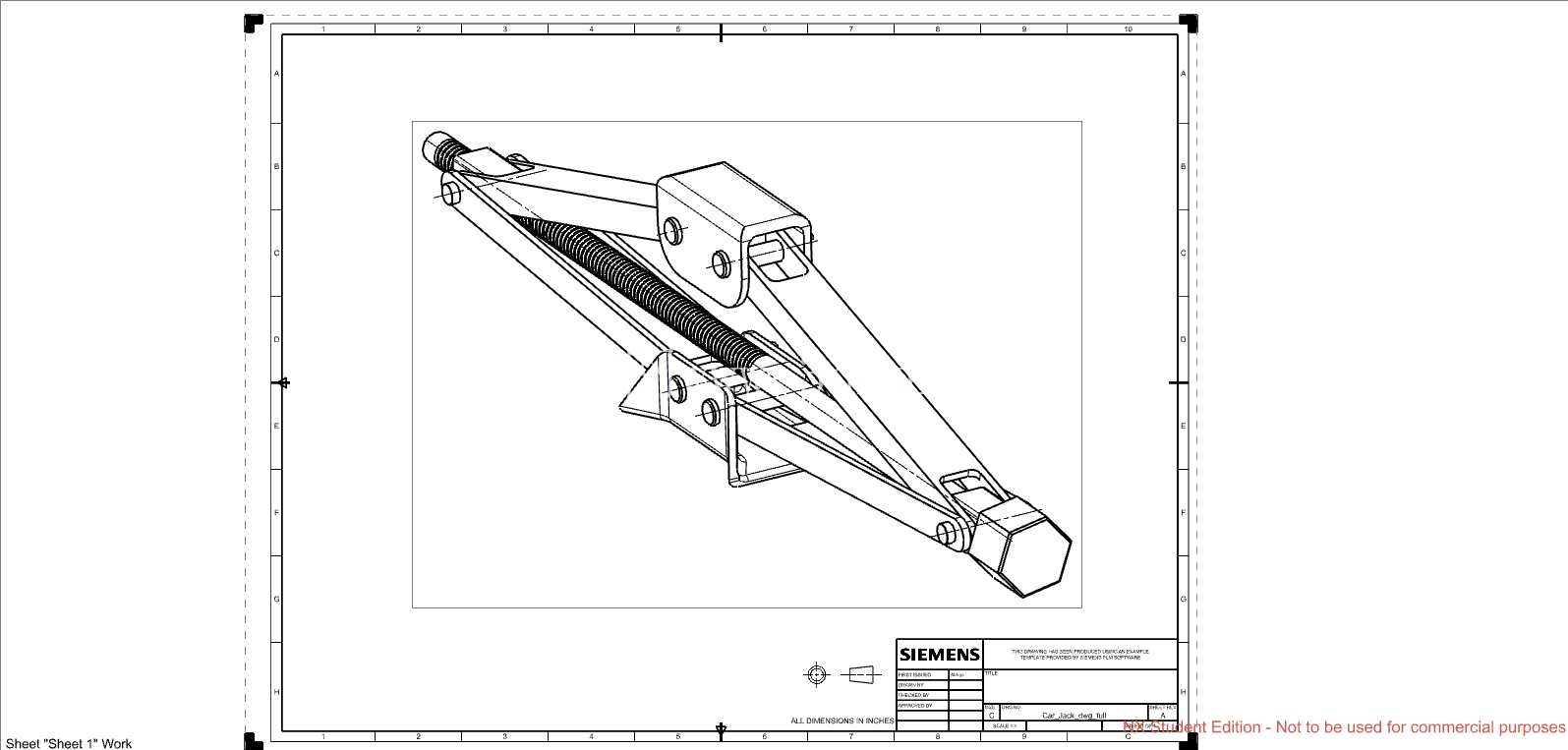

　　在建模过程中，所有铰接位置的转动副都按照实际装配间隙做了公差预留，传动螺杆与螺母的配合段还原了ACME螺纹的实际牙型参数，能够直接用于运动仿真验证，模拟不同顶升高度下的剪臂受力分布、螺纹副接触应力变化，为后续的结构优化、材料选型提供数据支撑。不同于重型起重设备的大载荷设计，这类便携剪式千斤顶的设计核心是在满足额定承载的前提下尽可能压缩整体重量与收纳体积，因此剪臂的截面形状、板材厚度都经过受力优化，在保证铰接点强度、螺杆抗弯能力的基础上去除冗余材料，整套装置重量控制在单人可轻松搬运操作的范围内，收纳后可直接放入车辆后备箱的工具储物槽，不会占用过多储物空间。

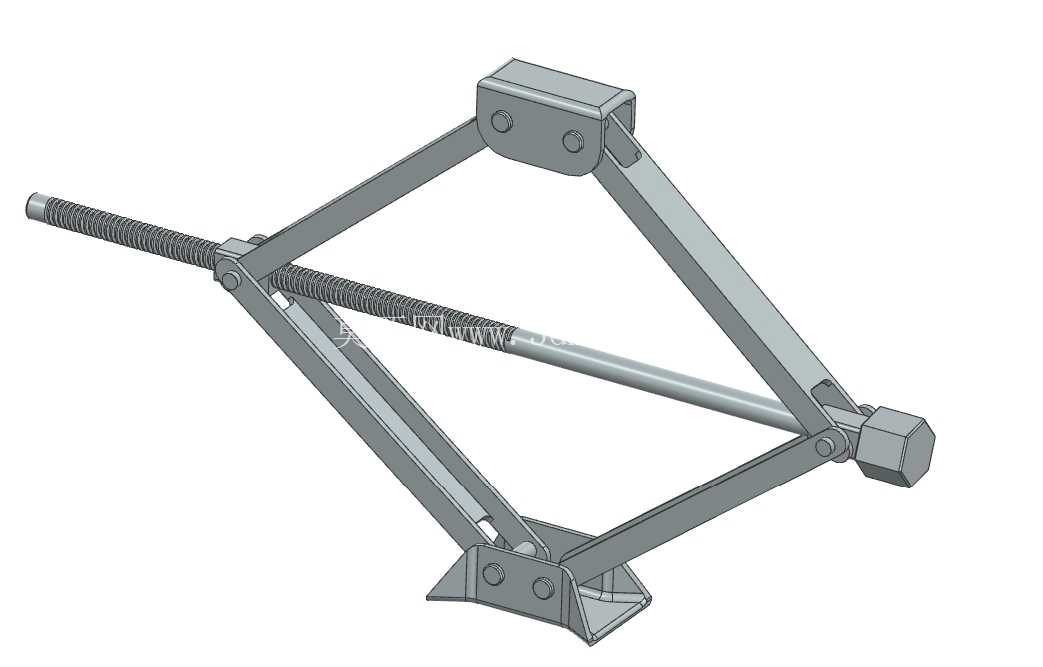

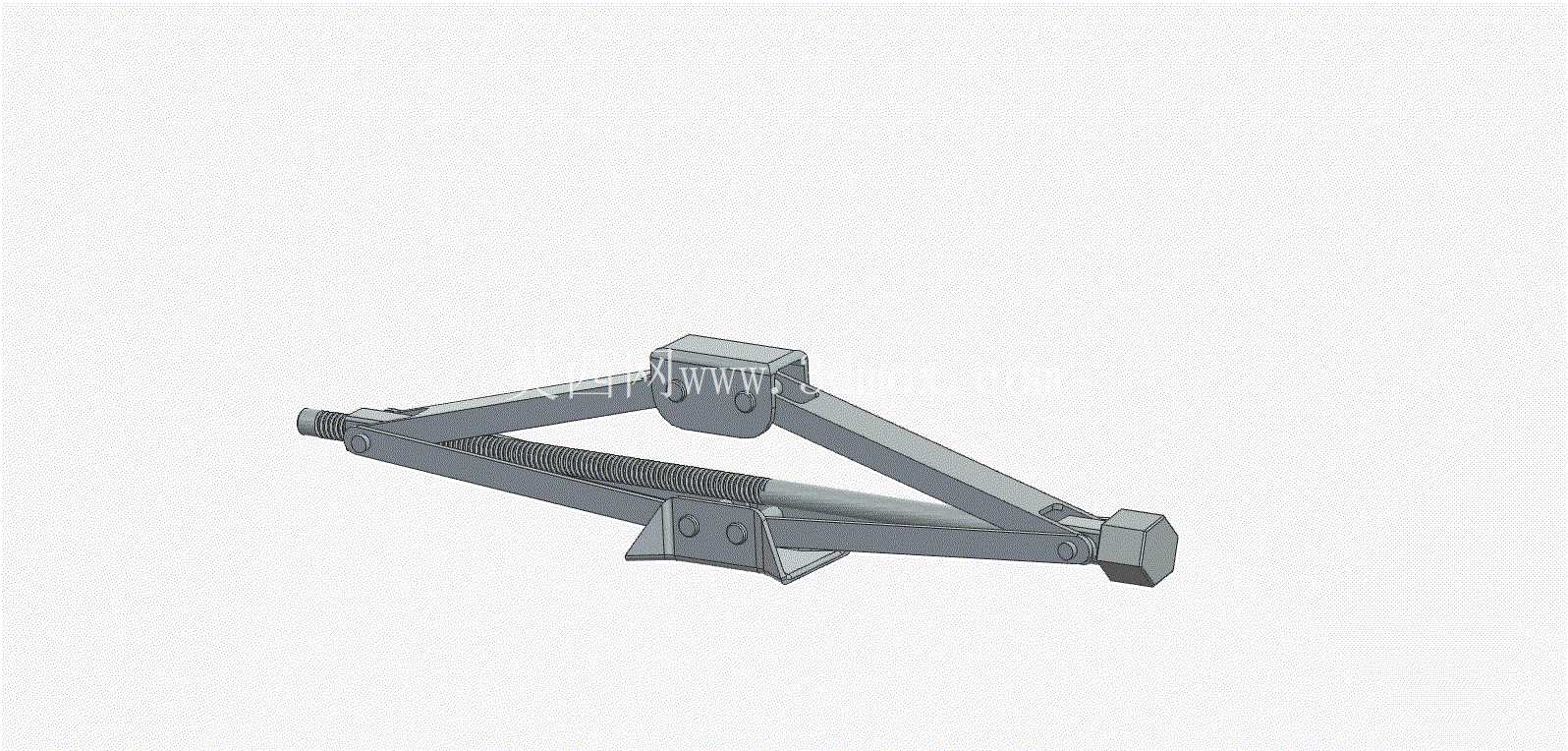

　　实际使用过程中，操作逻辑也十分简单，将装置放置在车辆指定顶升点位正下方后，通过扳手转动驱动螺杆，随着螺杆转动带动两个螺母座沿轴向相向移动，剪臂夹角逐渐变小，支撑高度同步上升，回落时反向转动螺杆即可，整个作业过程无需复杂的操作培训，普通车主也能快速上手完成应急换胎作业。结构上没有复杂的液压油路、密封组件，后期维护也十分简便，定期在传动螺纹、铰接销轴位置涂抹润滑脂，就能保证机构长期操作顺畅，避免锈蚀卡滞。
