可3D打印伸缩式三级观测镜结构设计

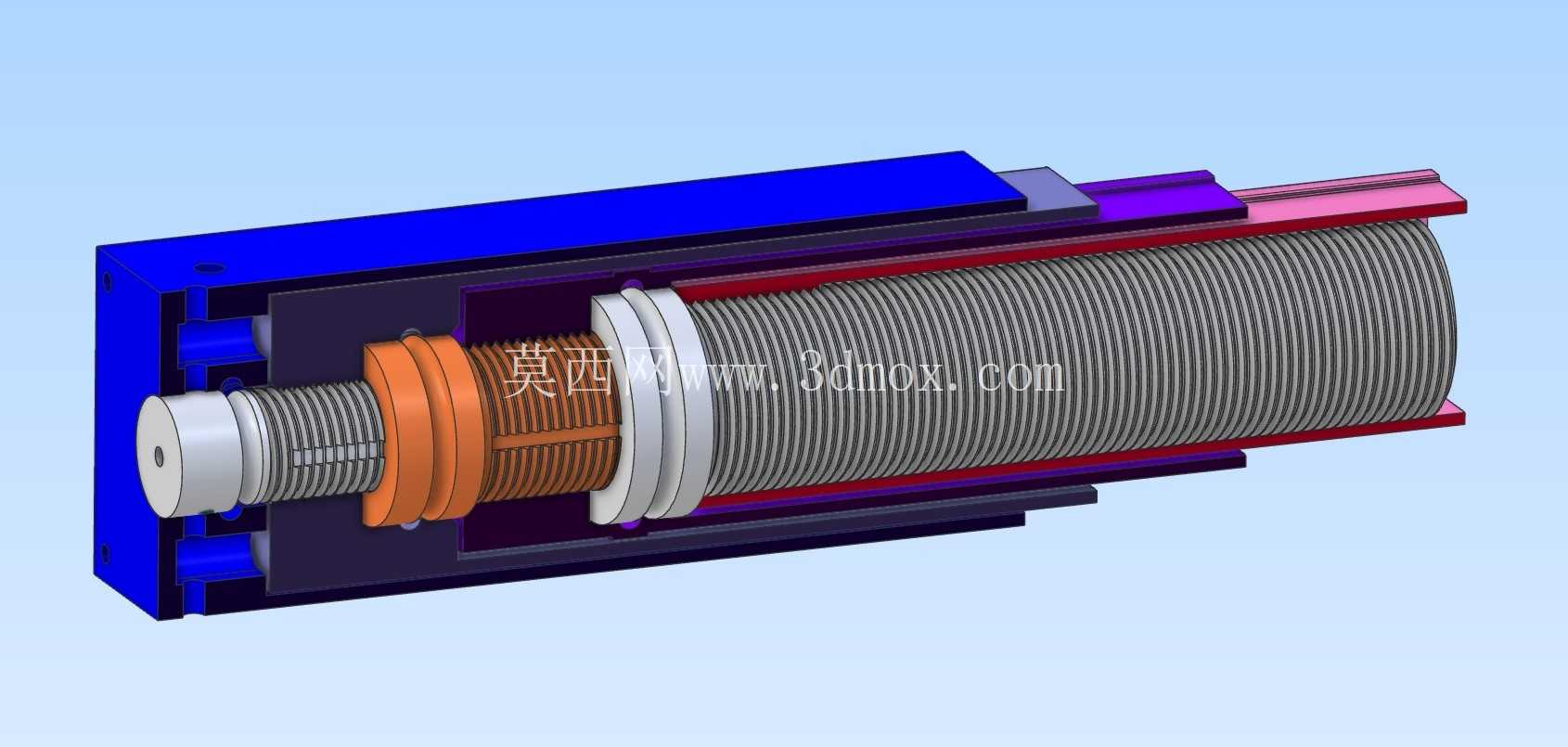

这款三级伸缩观测结构的设计初衷，是面向个人DIY制作、科普教学教具开发以及户外便携观测设备的定制化需求，打破传统量产望远镜开模成本高、定制化难度大的局限，依托3D打印工艺即可完成全套结构件的制作，无需复杂的金属加工工序，普通桌面级FDM或光固化3D打印机就能满足加工精度要求。整套结构采用三级同轴套筒式伸缩布局，完全伸展状态下总长度可达812毫米，收缩收纳后总长度仅为362毫米，收纳体积压缩至伸展状态的45%左右，能够轻松放入普通背包侧袋或工具收纳盒中，适配户外徒步、户外观测、课堂教学演示等多种需要便携收纳的使用场景。

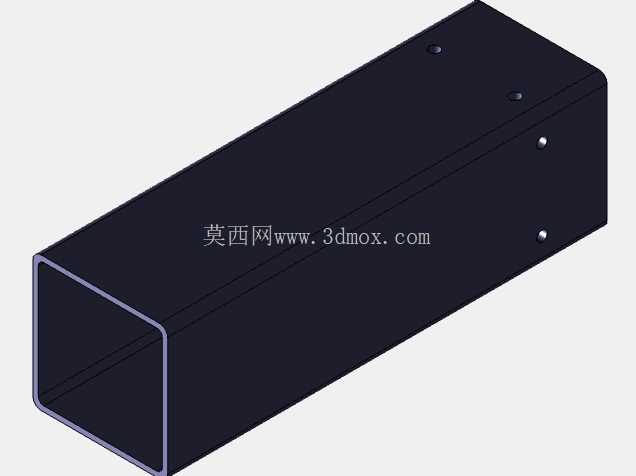

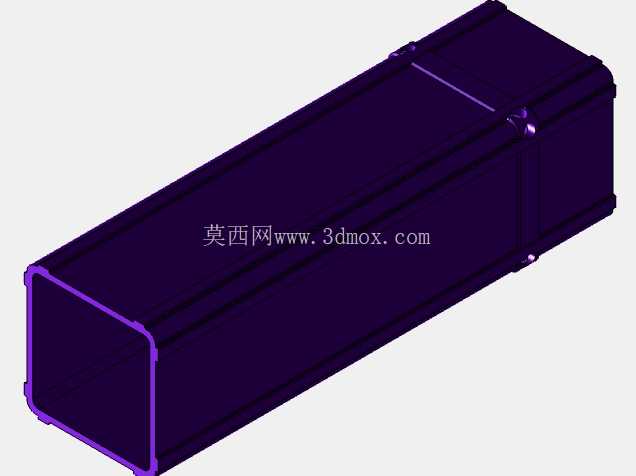

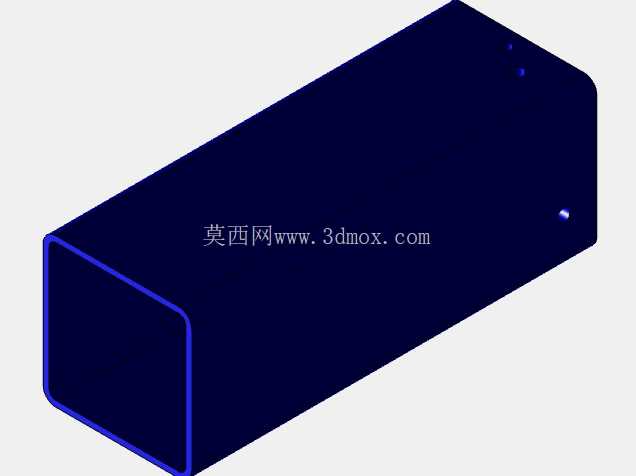

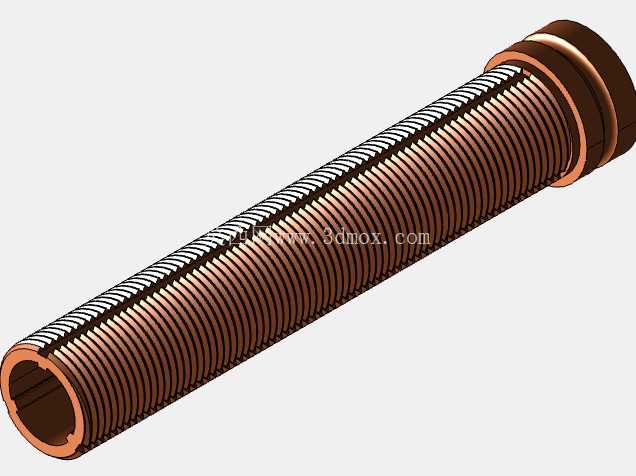

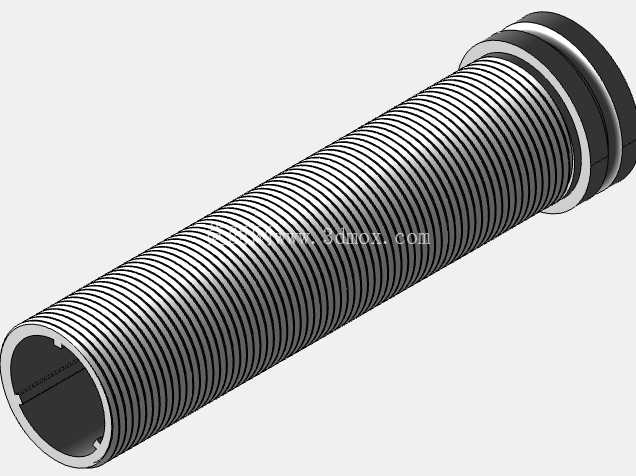

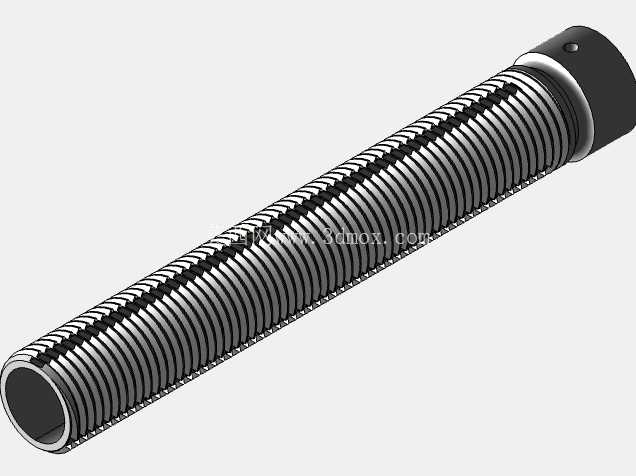

从结构功能逻辑来看，三级镜筒之间采用精密配合的导向止位结构，每一级套筒的行程末端都设计有一体式止挡凸台，伸展到位后可自动卡合锁定，不会出现镜筒自行滑落回缩的问题，同时配合面预留了0.15毫米的间隙公差，既保证伸缩滑动时的顺畅度，不会出现卡滞、顿挫的情况，又能控制径向晃动量在0.1毫米以内，避免镜筒偏斜影响光学轴线的同轴度，保障观测时的成像清晰度。镜筒内部预留了标准光学镜片的安装卡槽，可根据实际观测需求搭配不同焦距的物镜、目镜组，从低倍户外观景到高倍远距离观测都能通过更换镜片实现适配，卡槽位置设计有定位台阶，镜片安装后无需额外调整即可保证光轴重合，降低DIY组装的调试难度。

设计过程中充分考虑了3D打印的工艺特性，所有结构件均采用无倒扣、无封闭内腔的设计，打印时无需添加大量支撑结构，减少后期支撑去除的工作量，同时避免支撑残留影响配合面的滑动精度；壁厚统一设置为2毫米，既保证结构强度，手持使用时不会因为受力出现形变，又能控制打印耗材用量，整套结构打印完成的总重量控制在300克以内，长时间手持观测也不会产生明显的负重感。镜筒外侧设计有防滑纹理区域，伸缩操作时可增大摩擦力，即使手部沾有汗液也能轻松完成伸展和收纳动作；端部的目镜位置预留了眼罩安装位，可加装柔性眼罩提升观测时的贴合舒适度，物镜端设计有标准滤镜螺纹接口，可根据使用场景加装减光镜、偏振镜等光学配件，拓展设备的使用场景。

从安装边界来看，整套结构的最大外径为62毫米，所有活动部件的运动轨迹均在同轴圆柱范围内，没有外凸的干涉结构，安装时只需将三级套筒依次套装，装入对应规格的光学镜片即可完成组装，无需额外的紧固件或粘接剂，后期维护时可直接拆解清洁镜片或更换损坏的结构件。结构的受力路径经过优化，手持时的握持力通过外层镜筒均匀传递到各级连接位置，不会因为局部应力集中导致套筒开裂，适配PLA、PETG、ABS等多种常见3D打印耗材，不同耗材的打印件可适应-10℃到60℃的使用环境，满足大部分户外场景的温度使用要求。配套的3D格式文档可直接导入切片软件生成打印路径，也可根据个人使用需求调整尺寸、修改接口规格，比如适配不同直径的镜片、增加三脚架安装接口等，为二次设计修改提供了充足的基础。
