带太阳能供电模块的户外安防监控摄像装置

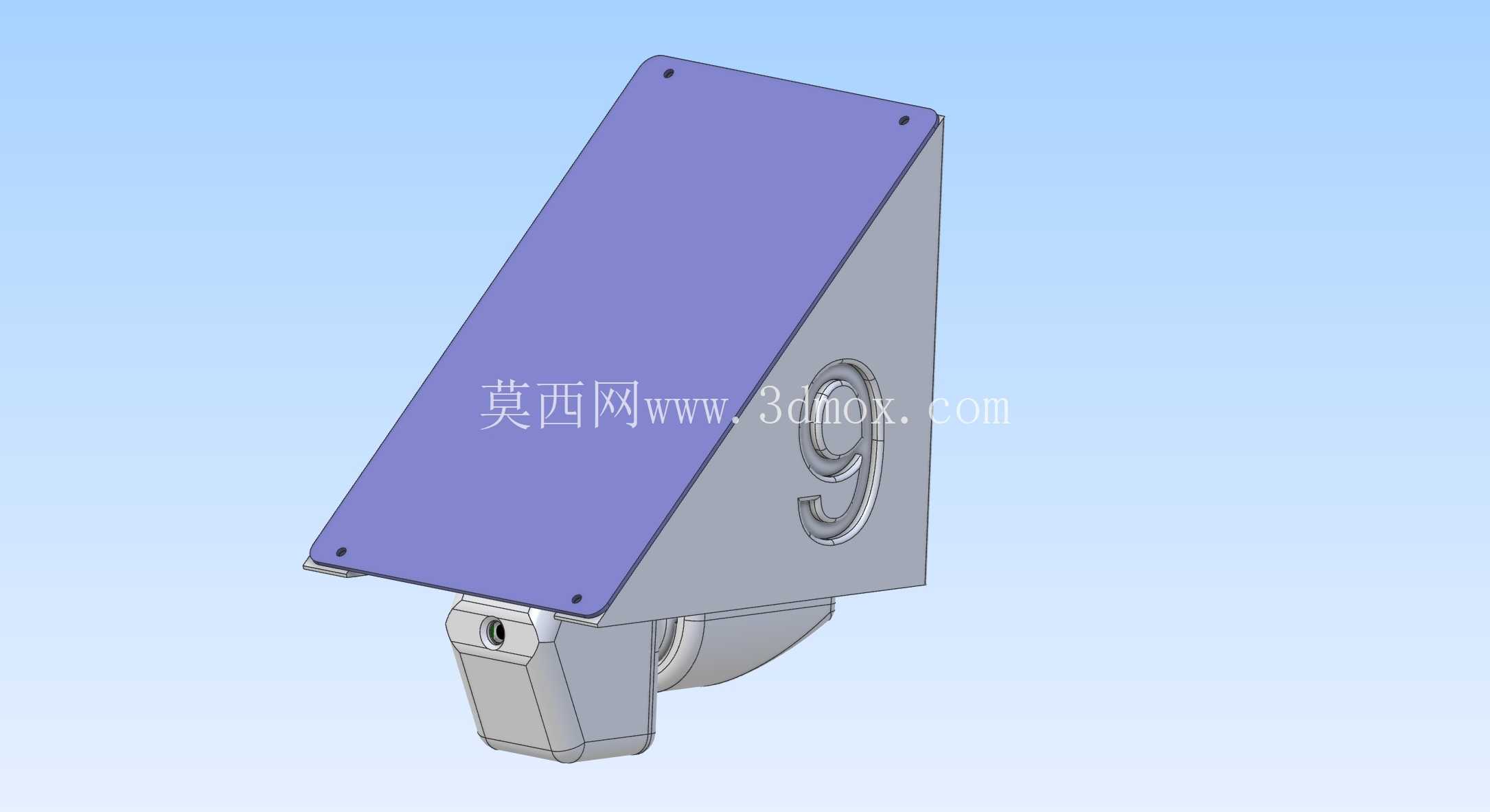

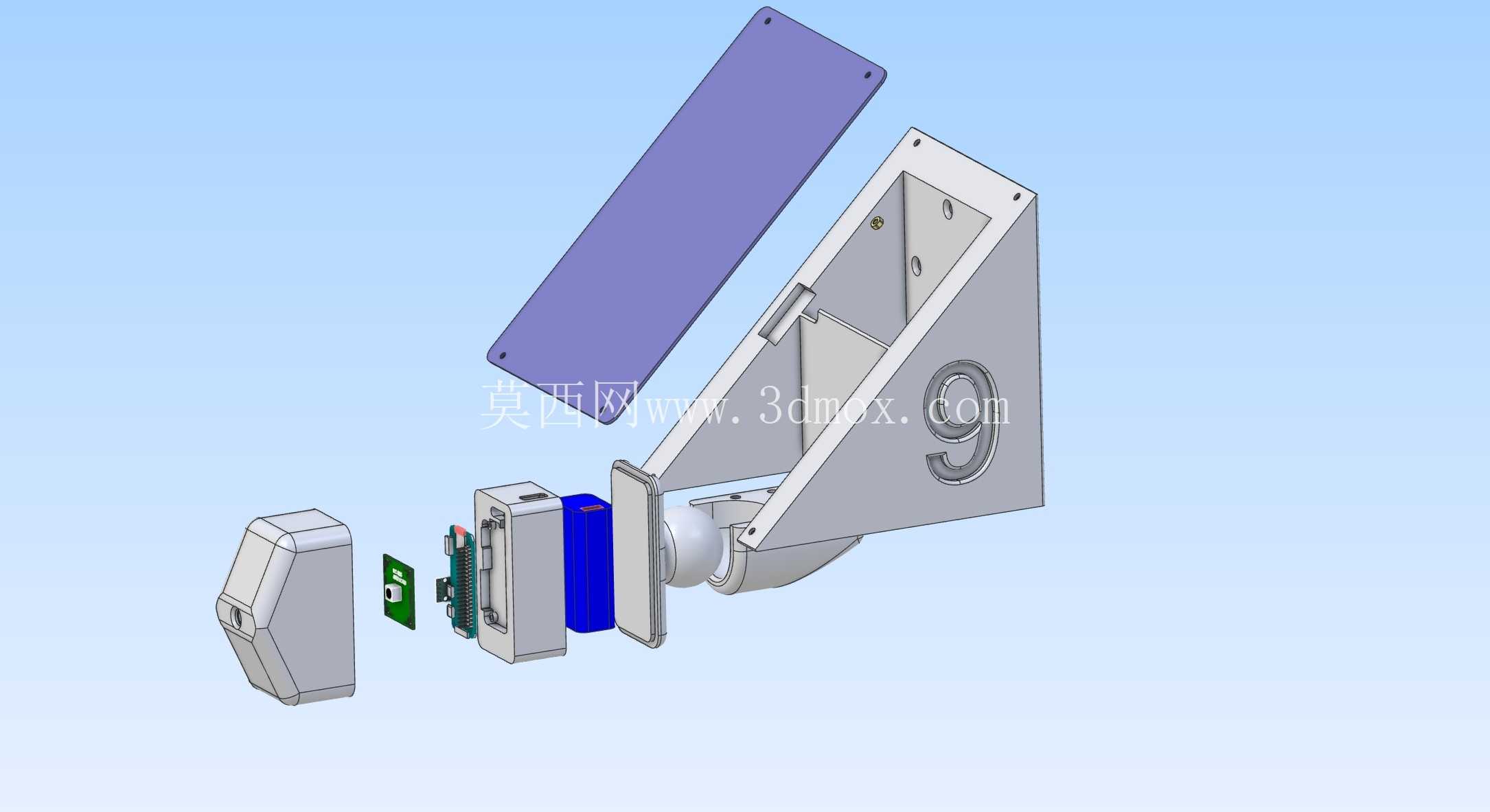

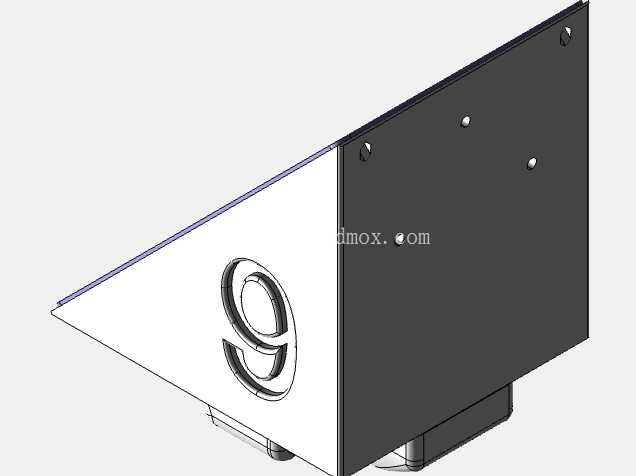

　　这款户外监控装置的设计初衷，是解决无外接供电区域的安防布控痛点，常见于山林防火点位、偏远厂区周界、农田区域监测、无人值守基站周边等场景，无需布设供电线路与信号传输管线，就能完成全天候的画面采集工作。从结构布局来看，装置整体分为上部太阳能电池板安装斜台、中部设备容纳腔体、下部摄像模组铰接座三个核心部分，斜台的倾斜角度经过适配调整，能够匹配国内大部分纬度地区的太阳入射角度，保证日间光照时段太阳能板的受光效率最大化，斜台四角预留的安装孔位可直接通过紧固件固定标准尺寸的太阳能电池板，板与斜台接触面预留了均匀的空气隔热间隙，避免夏季高温时段太阳能板的热量直接传导至内部腔体，导致内置电池与电路模块工作温度超限。

　　中部腔体采用压铸成型的一体化壳体结构，侧壁做了带导流棱的防水结构，所有拼接缝处都预留了密封胶条的安装槽位，能够满足户外露天使用的IP65级防护要求，腔体内部预留了两种电池安装位，既可以将内置电池固定在腔体内部的专用卡槽内，也可以将电池放置在太阳能板下方的空腔中，适配不同容量规格的锂电池安装需求，腔体侧壁预留了天线引出孔，可外接高增益通讯天线，适配偏远区域的无线信号传输要求，避免金属壳体对信号的屏蔽作用。

　　下部的摄像模组铰接座采用万向可调结构，可实现水平方向360度旋转、垂直方向正负45度的俯仰调节，锁紧后能够稳定保持摄像角度，不会因户外风力作用出现角度偏移，铰接座的转动配合面做了阻尼防滑结构，同时预留了走线空腔，摄像模组的连接线可从腔体内部直接穿入铰接座到达摄像模块，避免线路外露造成的老化、破损问题。设计过程中针对3D打印制作的场景做了专门优化，考虑到打印件的多孔特性，表面处理环节要求采用PU喷雾做封闭防护，避免冬季低温环境下打印层间出现脱层开裂的问题，同时在太阳能电池板与内部印刷电路模块之间增设了隔热层，阻隔夏季高温传导，保证内部电路与电池始终处于合理的工作温度区间。

　　摄像模块可兼容Arducam系列模组，主控部分可适配RPi、Banana Pi M2 Zero等主流单板计算机，操作系统可搭载Linux Armbian，配合Motioneye软件实现画面采集、移动侦测、远程传输等功能，板载接口预留了外接天线的连接点位，无需额外改装即可完成信号拓展。安装边界方面，装置整体的安装底座预留了标准的壁装、杆装孔位，可直接固定在墙面、监控立杆或者建筑外挑结构上，整体重量控制在合理区间，无需额外做承重强化，安装时仅需调整好太阳能板的朝向与摄像模组的监控角度，即可完成部署，后期维护仅需定期清理太阳能板表面的积灰、检查密封胶条的老化情况，无需复杂的运维操作。结构设计上充分考虑了户外使用的耐候性需求，所有外露的金属连接件都采用防锈材质，壳体的边角处做了圆弧过渡处理，既避免应力集中导致的壳体开裂，也能减少安装过程中的磕碰划伤风险，腔体内部的电路安装位预留了足够的散热间隙，保证密闭空间内的热量能够通过壳体自然散出，不会出现局部积热的问题。
