油气工况用焊接式设备支撑支架角板

在石油天然气开采、集输及处理场站的工艺撬装与结构框架搭建场景中，设备安装的稳定性直接关系到整套工艺系统的运行安全，这类焊接式支撑支架角板正是为适配这类重载、户外复杂工况的设备安装需求设计的承载构件。不同于普通民用建筑的支撑构件，油气场站的设备往往伴随管线振动、介质温度波动、户外环境腐蚀等多重影响，对支撑件的结构刚度、连接可靠性都有更严苛的要求，这款支架采用ASTM A36结构钢作为母材，正是看中该材料良好的焊接性能与适中的强度韧性，能够在-20℃到40℃的常规户外工况下保持稳定的力学性能，避免低温脆断或长期载荷下的蠕变变形。

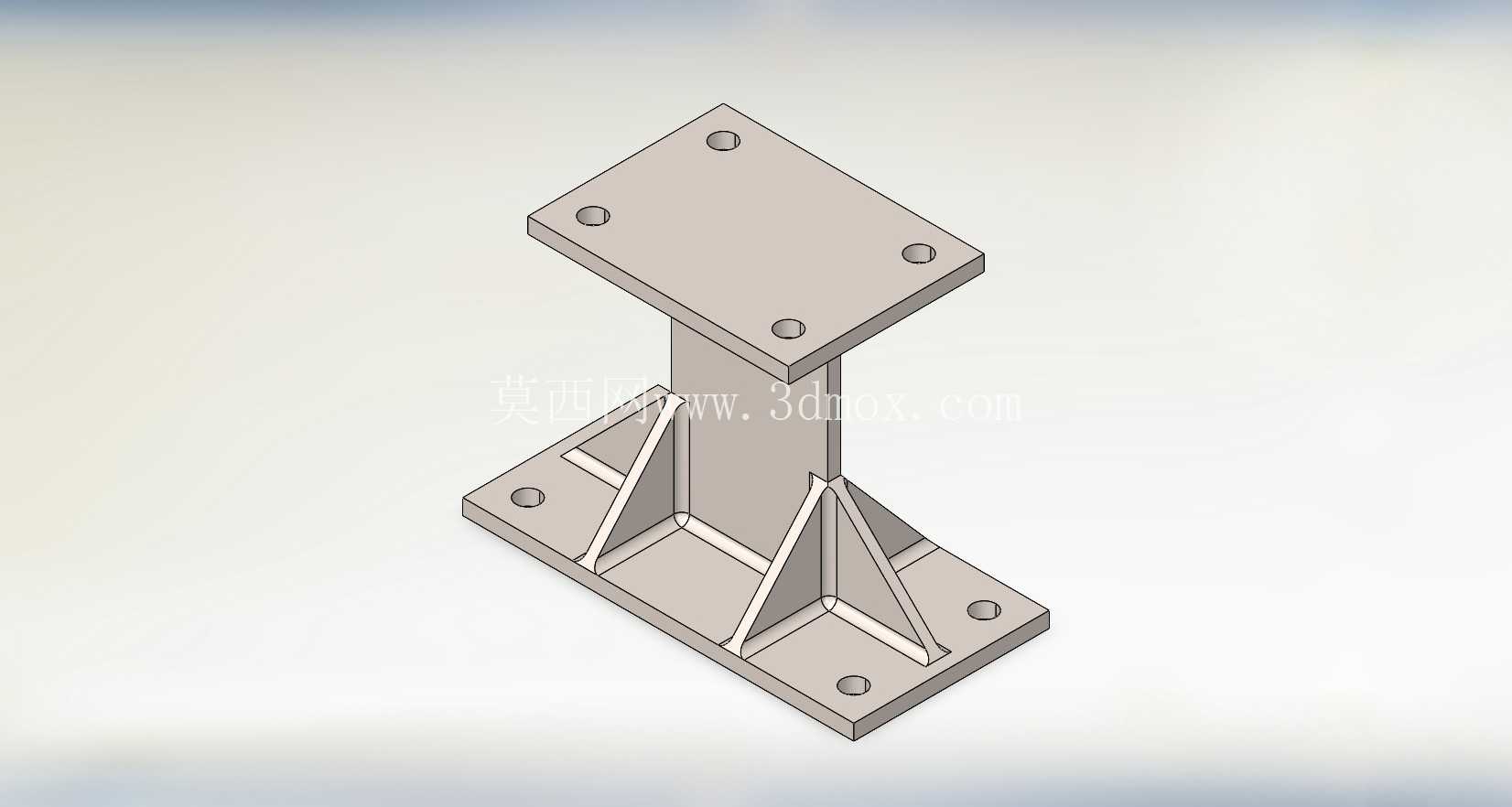

从结构设计逻辑来看，这款支架采用了典型的工字形承载主体搭配三角加强筋的结构形式，上下两块安装板分别对应设备底部安装面与基础框架安装面，中间的垂直立板作为主要的承载传力构件，将上部设备的静载荷、运行振动载荷均匀传递到下部基础。在立板与上下安装板的连接位置，设置了四块三角形角撑板，这一设计并非冗余结构：在实际工程场景中，设备启停、管线振动带来的载荷并非完全垂直向下，往往伴随一定的水平方向分力，单纯依靠立板与安装板的角焊缝连接，长期受交变载荷作用容易出现焊缝开裂的问题，三角撑板的存在可以大幅提升连接节点的抗扭、抗剪能力，将焊缝处的集中应力分散到更大的板面区域，有效延长支撑结构的疲劳寿命。

具体到安装边界尺寸，下部与基础连接的底板尺寸为200mm×150mm，板厚12mm，板面上预留了4个直径16mm的螺栓孔，孔位按照对称矩形排布，适配场站常用的M14或M12膨胀螺栓、框架T型螺栓安装需求，足够的板厚可以避免螺栓拧紧时板面出现压溃变形，同时更大的底板接触面积也能降低对基础框架的面压，防止基础型材局部变形。中间的垂直立板尺寸为150mm×120mm，板厚10mm，这个厚度经过载荷校核，能够承载单台重量在500kg以内的中小型工艺设备，比如小型过滤装置、计量仪表组、现场控制箱等常见场站设备，不会出现立板失稳弯曲的问题。上部与设备连接的顶板尺寸为150mm×100mm，板厚10mm，同样预留4个直径16mm的螺栓孔，适配多数小型工艺设备的标准安装孔距，不需要现场额外扩孔修改，降低现场安装的工作量。

连接焊缝统一采用6mm焊脚尺寸的角焊缝，沿着所有板件的连接边缘连续施焊，这一焊脚尺寸匹配10-12mm的母材板厚，既可以保证焊缝强度达到母材等强要求，又不会因为焊脚过大导致焊接变形量超标，在实际建模过程中，所有焊缝位置都做了平滑过渡处理，避免应力集中点的出现，也为后续的防腐涂装工序提供了良好的基面，减少焊缝位置积留锈蚀介质的可能。

在实际选型使用时，需要注意这款支架的安装高度是固定值，选型前需要核对设备底部与基础框架之间的预留空间是否匹配，同时要确认设备的重心投影落在顶板的中心区域内，避免偏心载荷过大导致支架单侧受力过载。如果用于腐蚀等级更高的沿海油气场站，还可以在该模型基础上调整板材厚度，或者增加表面热浸镀锌的防腐工艺要求，模型本身的结构形式不需要做大幅修改，具备较好的衍生适配性。对于结构设计从业者来说，这款支架的建模逻辑也具备参考价值，所有板件都是规则的平板构件，加强筋的排布方式、螺栓孔的边距预留都符合机械设计的常规规范，可直接复用在类似的中小型设备支撑结构设计中，减少重复建模的工作量，同时避免新手设计时容易出现的焊缝强度不足、孔位边距不够、板厚选型不合理等常见问题。
