DIN125-A型无倒角平垫圈结构设计

在各类机械结构的螺纹连接副中，平垫圈是极易被忽略却直接影响连接可靠性的基础零件，DIN125-A型平垫圈作为德标体系里应用最广的无倒角平垫圈品类，几乎覆盖了从普通民用设备到重型工业装备的各类螺纹紧固场景。不同于带倒角的B型垫圈，A型平垫圈的上下端面均为全平面结构，边缘无过渡倒角，这种设计首先保证了垫圈与被连接件表面、螺栓/螺母承压面的完全贴合，不存在倒角带来的接触面积折减，在被连接件为软质材料比如铝合金型材、工程塑料板材、木质复合构件时，能最大程度分散螺纹紧固时的轴向压紧力，避免螺栓头或螺母直接压入被连接件表面造成局部凹陷、连接预紧力流失的问题。

从实际设备应用场景来看，这类平垫圈的使用几乎贯穿所有涉及螺纹紧固的装配环节：在普通钣金机柜装配中，垫在螺栓与薄钣金之间，能避免拧紧时螺栓头刮伤钣金涂层，同时分散压力防止钣金孔位受压变形；在液压阀块的外接管路安装中，配合接头螺栓使用时，平垫圈可以填补阀块加工面的微观平面度误差，减少接头处的渗漏风险；在输送线机架的型材拼接中，平垫圈垫在T型螺栓与型材槽口的接触位置，能增大承压面积，避免螺栓拧紧时槽口局部应力集中造成型材开裂；甚至在小型家电、消费电子的内部结构紧固中，小规格的DIN125-A平垫圈也常被用来平衡紧固压力，防止塑料壳体被螺丝柱压裂。

从产品功能特性来看，DIN125-A平垫圈的核心作用有三点：第一是载荷分散，将螺栓螺母拧紧时的集中环形载荷均匀扩散到更大面积的被连接件表面，降低接触面上的压应力，保护强度较低的被连接材料；第二是表面防护，隔开紧固件与被连接件表面，避免拧紧过程中螺栓头或螺母相对转动时刮伤工件表面的涂装、氧化层或镀层，同时在有电化学腐蚀风险的场景中，选择与被连接件材质电位接近的垫圈，还能减少异种金属接触造成的电偶腐蚀；第三是间隙补偿，当被连接件表面存在微小的平面度误差、或者孔位周边有轻微的加工凸起时，一定厚度的平垫圈可以填补这些微观间隙，保证螺纹连接的预紧力均匀传递，避免连接副出现松动隐患。

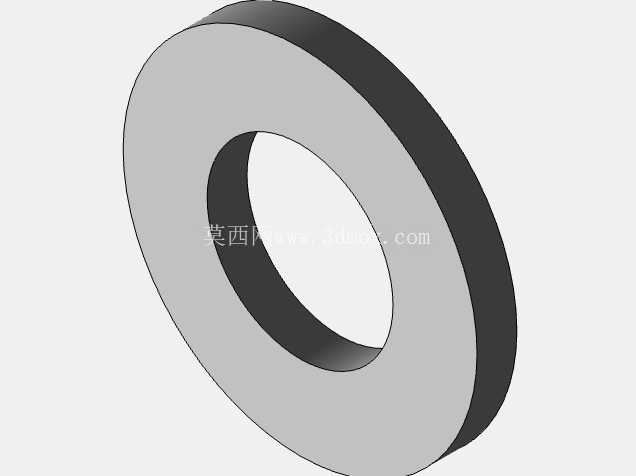

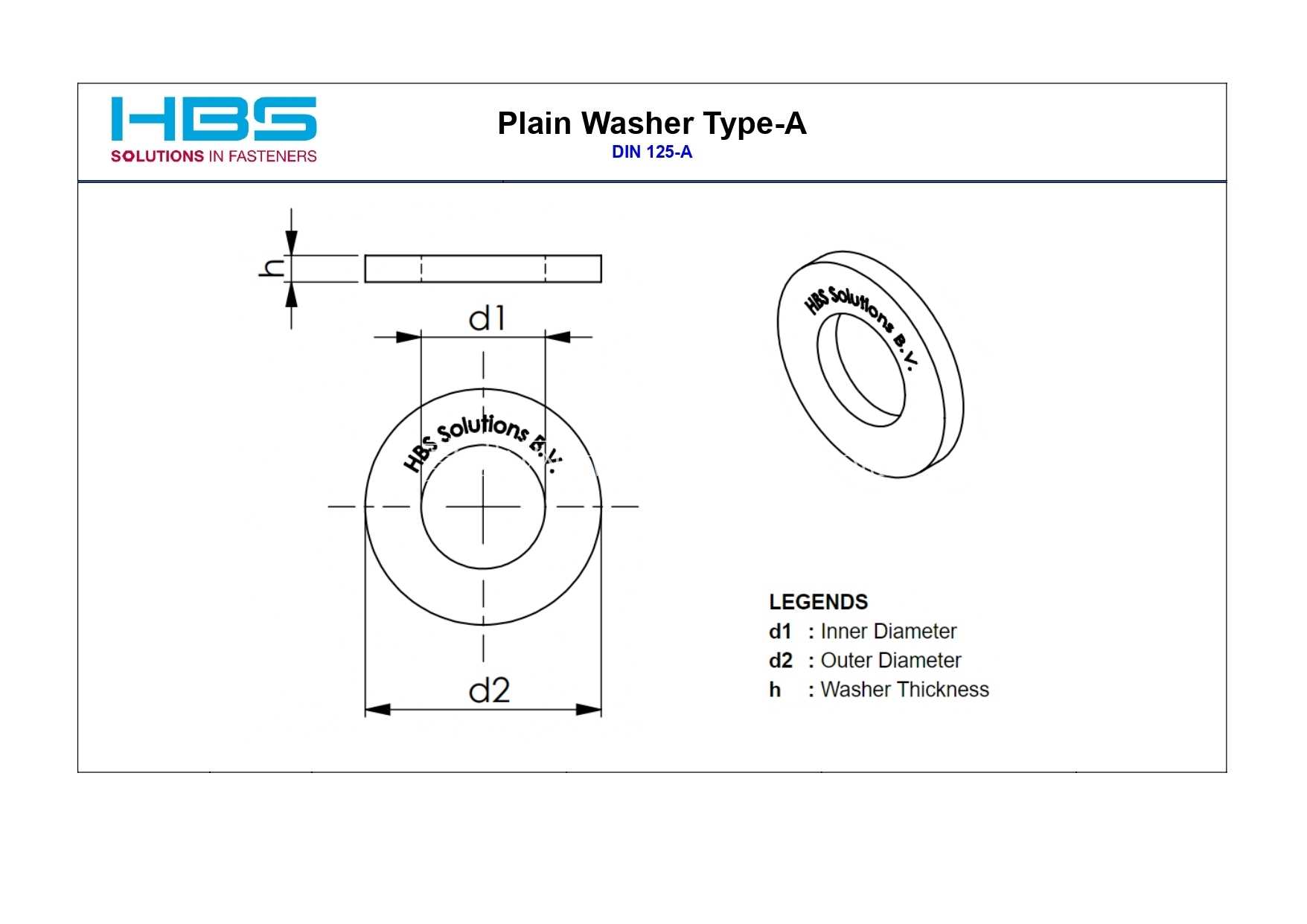

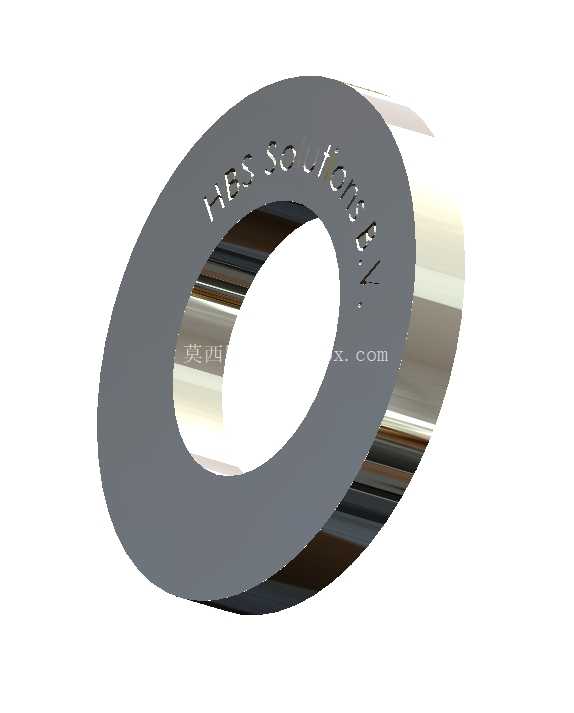

在进行这类垫圈的三维建模时，设计思路需要严格贴合标准的尺寸规范，首先要匹配对应螺纹规格的公称尺寸，比如适配M6螺栓的垫圈，内径需要略大于螺栓公称直径以保证装配间隙，避免螺栓穿入时卡滞，外径则需要根据标准规定的承压范围设定，保证足够的接触面积，厚度尺寸需要匹配对应性能等级的强度要求，既不能过薄导致受压后变形量过大，也不能过厚造成不必要的材料浪费与装配空间占用。建模过程中需要注意，A型平垫圈的两个端面为完全平行的平面，内外圆柱面与端面的交线为锐利直角，不需要做倒角或圆角处理，这是它与其他类型垫圈最直观的外形区别。

从安装边界来看，这类平垫圈的使用需要匹配对应的安装空间：首先是径向空间，垫圈的外径决定了安装位置需要预留的最小平面区域，设计沉孔或安装位时，沉孔直径必须大于垫圈外径，避免垫圈无法放平；其次是轴向空间，垫圈的厚度会占用一定的螺栓有效旋合长度，在计算螺栓所需长度时，必须将垫圈厚度计入总夹紧厚度内，避免出现螺栓旋合长度不足导致的连接失效；另外在安装时需要保证垫圈两面分别与被连接件、紧固件承压面完全贴合，不能出现倾斜、夹渣的情况，否则会导致压力传递不均，失去垫圈原本的载荷分散作用。

很多刚入行的结构设计人员在选型时容易忽略平垫圈的适配性，比如在高强度螺栓连接中随意选用厚度过薄的普通垫圈，导致拧紧时垫圈被压溃变形，或者在需要防松的场景中仅靠平垫圈来实现防松效果——实际上DIN125-A型平垫圈本身没有防松功能，它的核心作用是改善承压面的接触状态，需要配合防松垫圈、螺纹胶等防松结构才能实现连接副的防松要求。在有密封要求的位置，这类金属平垫圈也不能替代密封垫圈使用，仅能作为压力分散件配合密封元件安装。

从加工工艺的角度来看，这类平垫圈通常采用冲压工艺生产，建模时需要考虑冲压工艺的脱模斜度、断面塌角等工艺特征，但在用于装配干涉检查的三维模型中，通常会将这些工艺特征简化，保留理想的圆柱与平面结构，这样既能满足装配仿真的精度要求，也能减少模型的数据量，提升大型装配体的运行效率。在进行装配仿真时，需要将垫圈的接触设置为摩擦接触，模拟真实装配中垫圈与两侧零件的摩擦力，才能更准确地计算螺纹连接的预紧力传递效果。
