压铸用异形旋转管道成型结构设计

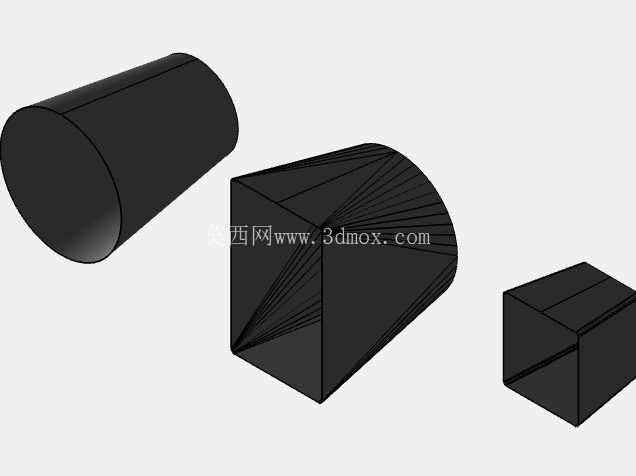

在有色金属压铸成型的生产场景里，异形回转类管道构件的成型一直是模具设计的难点，这类构件常见于气动管路转接、液压系统流体导向、小型内燃机进气道等工况，既要保证内壁流道的顺滑无突变，又要控制成型后工件的脱模变形量，避免后续机加工余量过大增加成本。这套成型结构针对带方形安装法兰的旋转管道设计，拆分了三个核心成型组件，分别对应管道直筒段、方形转接段、端部安装块的模腔成型，拆分逻辑完全顺着工件的脱模方向设置，避免了侧向抽芯结构带来的模架复杂度提升，适配常规卧式冷室压铸机的安装模厚范围，不需要额外定制非标模架就能完成装夹。

从实际生产用途来看，这套结构成型的管道构件，主要用于需要在有限安装空间内完成管路方向回转的设备内部，比如小型自动化设备的冷却水路转接、手持气动工具的进气道导向、紧凑型液压阀组的外部管路连接，这类场景下管道的安装边界往往被周边其他组件限制，既不能占用过多径向空间，又要保证流体通过时的压损控制在合理区间，因此成型后的管道内壁不能有合模错位产生的台阶，否则会在长期通流过程中产生紊流，加剧管路振动或者流体杂质沉积。设计时首先确定了管道的回转轴线偏移量，将直筒段的圆柱轴线与方形转接段的端面中心设置了固定偏心距，刚好适配安装面的螺栓孔位布局，避免安装时与相邻的紧固件产生干涉。

外形尺寸方面，直筒段的外径控制在常规压铸机的料流填充射程范围内，壁厚均匀设置在2.5mm，避免厚壁处产生缩孔缺陷，方形转接段的外轮廓做了1度的脱模斜度，内壁的流道曲面顺着旋转轨迹做了顺滑过渡，没有尖锐的转角，减少压铸时铝液填充的阻力，端部的安装块预留了两个螺栓过孔的成型芯轴位置，芯轴采用单独的镶件结构，磨损后可以快速更换，不需要整体报废模腔。安装边界上，整套成型组件的模架外形适配300吨级压铸机的哥林柱间距，浇口套的进料口位置对准直筒段的端面中心，让铝液可以顺着流道方向依次填充三个成型段，减少卷气缺陷的产生，排气槽开设在方形转接段的最远分型面处，刚好对应铝液最后填充的位置，能有效排出模腔内的残留空气，避免成型后工件内部产生气孔。

设计思路上没有采用常规的整体式模腔结构，而是将三个成型段拆分为独立的镶块，一方面是因为旋转曲面的加工如果在整体模坯上进行，需要五轴机床长时间加工，拆分成镶块后，直筒段的圆柱型腔可以用车床加工完成，方形转接段的曲面可以用三轴铣床配合分度头加工，大幅降低加工成本和周期，另一方面，生产过程中如果某一段模腔出现磨损或者拉伤，只需要更换对应的镶块即可，不需要将整套模具拆下返修，减少停机维护的时间。合模时三个镶块的定位采用止口结构，配合间隙控制在0.02mm以内，避免合模错位产生飞边，飞边厚度控制在0.1mm以内，后续去毛刺工序只需要简单的滚筒处理就能完成，不需要人工逐个打磨。

实际试模过程中，这套结构的填充时间控制在0.8秒以内，铝液在模腔内的流动速度顺着旋转曲面平滑推进，没有出现冷隔或者浇不足的缺陷，成型后的工件取出时，顶针位置设置在安装块的非配合面上，顶出痕迹不会影响后续的安装密封性能，直筒段的外圆脱模后不需要额外校形，圆度公差可以控制在0.05mm以内，满足后续压装密封圈的精度要求。针对压铸过程中模温不均的问题，在三个镶块的背面都设计了独立的冷却水路，水路距离模腔表面的距离统一为15mm，保证成型过程中模温稳定在180-220摄氏度区间，减少工件因冷却不均产生的变形，冷却水路的接头位置设置在模架的同一侧，方便生产时接水管，不会与压铸机的周边管路产生干涉。
