霍勒普拉格压铸成型模腔结构设计

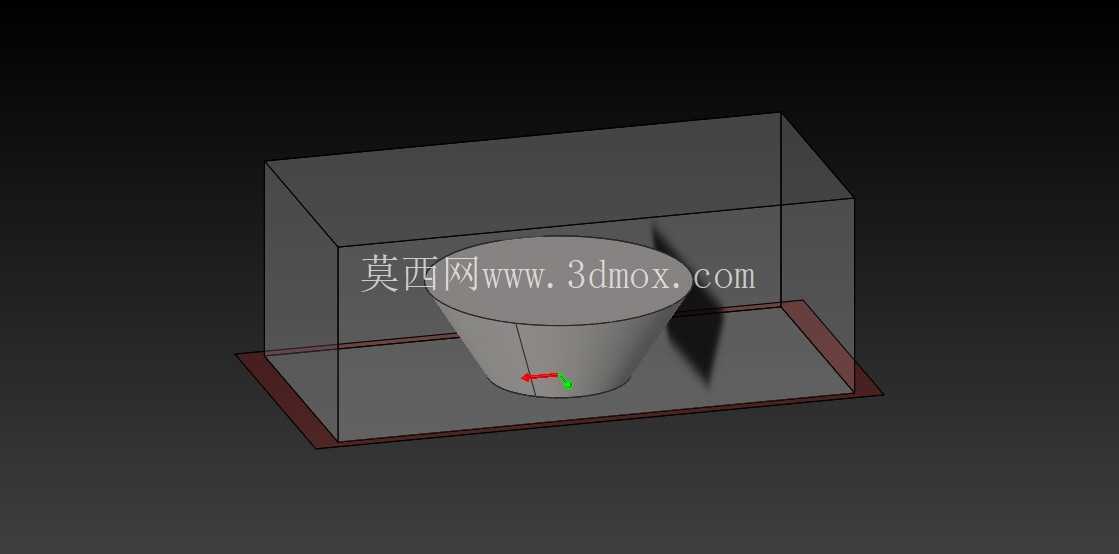

　　在有色金属压铸件批量生产场景中，这类霍勒普拉格结构对应的压铸模腔，主要承担带锥度回转类压铸件的成型作业，日常适配锌合金、铝合金等低熔点有色合金的高压高速充型工况，常见于汽配小型结构件、民用五金连接件的压铸生产环节，是压铸机上直接决定铸件成型精度的核心工装部件。从实际生产需求出发，该模腔的设计首先要匹配压铸机的装模边界，模架整体采用矩形框式结构，外围的刚性框体承担合模时的锁模力传导，避免高压充型过程中模腔胀型导致的铸件飞边、尺寸超差问题，框体的安装面平面度需要控制在0.02mm以内，保证和压铸机动定模板的贴合精度，减少合模时的应力集中。

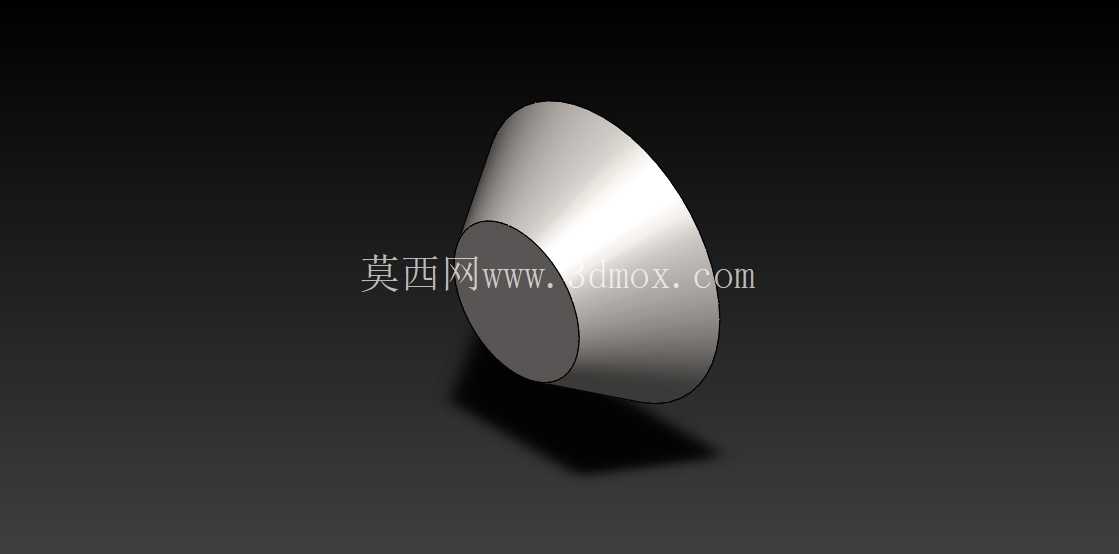

　　模腔内部的成型部分采用倒锥台结构，这种结构设计首先是为了适配铸件的脱模需求，开模后铸件会随动模侧移动，配合顶出机构可以顺利完成脱模，不会出现粘定模的问题；锥度的取值经过反复校核，既保证成型后铸件的壁厚均匀性，也避免锥度过大导致的材料浪费、充型末端冷隔缺陷，锥面的表面粗糙度需要达到Ra0.8以下，减少合金液充型时的流动阻力，同时降低脱模时的摩擦阻力，延长模具的使用寿命。设计过程中需要重点考虑浇道的排布位置，这类回转体结构的浇口一般设置在锥台的大端端面，保证合金液从大端向小端平稳充型，减少卷气、夹渣的缺陷，模腔周边预留的排气槽深度控制在0.1-0.15mm，既能顺畅排出型腔内的空气，也不会让合金液溢出形成飞边。

　　模腔底部的承托结构采用带定位止口的设计，保证成型镶块安装时的同轴度，避免出现铸件壁厚不均的偏心问题，镶块和模架之间采用H7/m6的过渡配合，既保证安装定位的精度，也方便后续维修更换镶块，不需要整体报废模架，降低生产维护成本。从安装边界来看，模架的长宽尺寸需要适配对应吨位压铸机的拉杆间距，保证模具可以顺利吊装进入压铸机装模空间，模架的厚度需要匹配压铸机的最小最大模厚要求，保证锁模机构可以提供足够的锁模力；模架侧面预留的冷却水道接口位置，需要和工厂现有冷却水管道的排布位置适配，避免安装后出现管道干涉，影响冷却系统的连接。

　　冷却水道的排布沿着成型锥面的外围均匀布置，距离成型面的距离控制在15-20mm，保证冷却均匀，避免铸件出现冷却不均导致的变形、缩孔缺陷，水道的直径根据模具大小选取8-12mm，保证冷却水的流速达到湍流状态，提升冷却效率。在实际生产验证阶段，这类模腔结构需要先进行试模，通过调整压射速度、压射比压、合金液温度等参数，匹配模腔的充型特性，避免出现充型不满、表面流痕等缺陷；锥面的脱模斜度经过试模调整后，既保证脱模顺畅，也不会让铸件的尺寸超出图纸公差要求。模腔的进料口位置设置了缓冲结构，避免高压高速的合金液直接冲刷成型面，导致成型面过早出现冲蚀磨损，延长模具的使用寿命，一般这类结构的模腔如果采用H13模具钢制作，经过正确的热处理后，可以生产数万件铸件而不需要修复。日常生产中，模腔的维护也需要重点关注锥面的磨损情况，定期检查表面是否出现拉伤、裂纹，及时进行抛光修复，避免影响铸件的表面质量；合模面的清洁也十分重要，避免残留的合金碎屑压伤合模面，导致合模间隙变大出现飞边。
