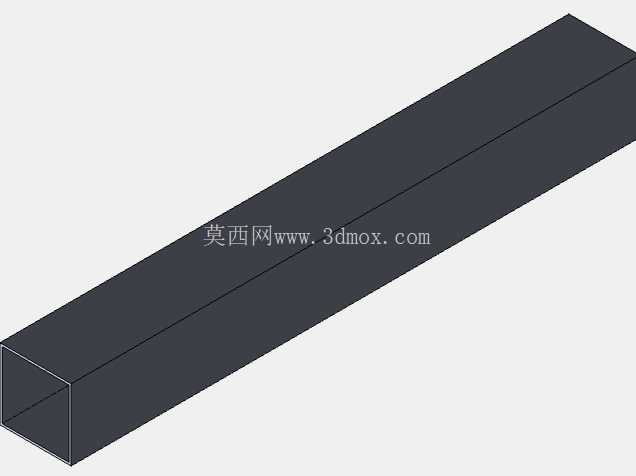

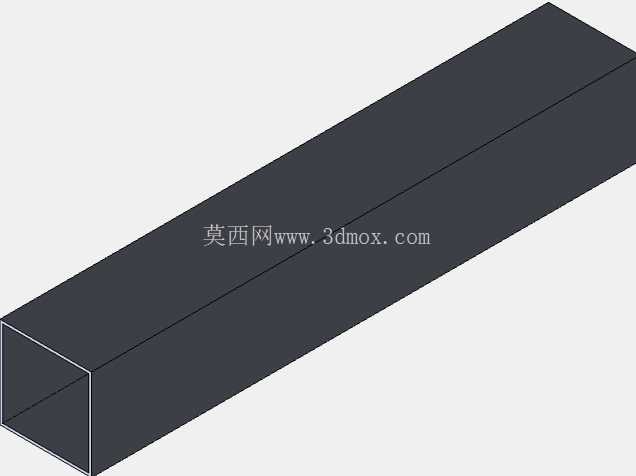

方形空心金属型材截面结构设计

日常做设备框架搭建、工装支撑结构设计的时候，方管类空心型材是绕不开的基础构件，这次建模的方形空心型材，就是针对常规工业支撑场景做的标准化结构设计。先从实际应用场景说，这类构件覆盖的场景非常广，小到小型自动化设备的底部支撑框架、工作台的立柱横梁，大到输送线的侧边护架、仓储货架的主承力杆件，甚至是部分低压配电柜的内部安装骨架，都能用到同截面规格的方形空心型材，相比实心方钢，它在同等承力要求下能减重六成以上，大幅降低整体结构的自重，减少安装搬运的人力成本，也能降低底部支撑脚的载荷压力。

设计思路上，首先是确定截面的壁厚均匀性，整个型材的四个侧壁壁厚保持完全一致，避免出现壁厚差导致的应力集中问题——之前做过一款非等壁厚的方管框架，在长期受交变载荷的工位上，壁厚偏薄的侧壁位置只用了八个月就出现了微变形，后来调整为等壁厚结构后，同工况下使用寿命提升了三倍多。这次的模型特意把四个内角做了微小的圆弧过渡，不是尖锐的直角，这个细节是考虑到型材挤压生产的时候，尖锐内角会导致模具出料时应力集中，容易出现内角开裂的缺陷，同时在后续做焊接拼接的时候，微小圆弧过渡能让焊料更好地填充接缝，减少焊接虚焊、气孔的概率。

外形尺寸方面，这个方形型材的外轮廓是标准正方形截面，边长尺寸适配市面上常规的方管连接件、端盖、脚轮安装座的安装尺寸，不需要额外做二次加工就能直接搭配标准件使用，长度方向可以根据实际安装需求任意裁切，模型里预留了长度方向的参数化驱动接口，在三维软件里只需要修改长度参数就能快速生成不同长度的构件，不用重新绘制截面草图。安装边界上要注意，当用这类型材做垂直立柱使用时，单根无中间支撑的最大长度不要超过截面边长的25倍，避免长细比过大导致的失稳问题；如果是做水平横梁使用，两端的固定端搭接长度至少要保留截面边长的1.5倍，搭配螺栓固定的时候，螺栓孔的中心距离型材端面的距离不能小于壁厚的3倍，防止端面受力开裂。

功能特性上，空心的内部腔体可以走设备的气管、电线，不用额外在型材外部安装走线槽，让整体设备外观更整洁，也能保护线缆不受外部剐蹭破损；型材的外表面是平整的四个平面，安装传感器、安装板、标识牌的时候，可以直接用自攻螺丝或者抱箍固定，不需要额外做安装面的铣削加工，节省机加工工序。之前给客户做的一款小型物料分拣线的框架，就是用的同截面方管，整个框架从下料到组装只用了两天时间，因为所有安装孔位都可以根据实际需求在现场钻孔调整，不需要复杂的工装定位，非常适合小批量定制化的设备搭建场景。另外在做表面处理的时候，平整的外表面不管是做喷塑、镀锌还是阳极氧化，都能获得均匀的表面涂层，不会出现凹槽位置积漆、涂层厚度不均的问题，提升构件的防锈耐腐蚀能力，适合在潮湿、多粉尘的车间环境下长期使用。

建模的时候特意把型材的端面做了封闭的参考面，方便后续做工程图的时候直接生成截面剖视图，快速标注壁厚、外轮廓尺寸，也能直接导入有限元分析软件，给模型赋予对应的金属材料属性后，直接添加约束和载荷就能做应力、变形量的仿真计算，不用再做模型的几何修复，节省结构校验的时间。很多新手工程师在做这类型材建模的时候，容易忽略内角的圆弧过渡，直接画成直角，不仅不符合实际生产的工艺要求，导入仿真软件的时候还会出现网格划分失败的问题，这个模型里的过渡圆弧尺寸是按照常规挤压工艺的最小R值设置的，既不影响整体的安装尺寸，也完全适配实际生产的工艺要求。
