户外立式道旗支撑固定结构设计

这套立式道旗支撑结构，主要面向线下活动场地、商业综合体户外区域、赛事活动现场的临时或半永久宣传展示场景使用，区别于常见的注水旗简易结构，整体刚性表现更稳定，可适配更大幅面的宣传画面安装，在常规户外风力条件下不会出现杆体过度弯折、画面大幅晃动的问题。从实际使用场景来看，这类结构常被用于汽车赛事活动的场地导视、品牌露出环节，也可适配展会外围、商业门店外场的长期宣传布置，相比易拉宝、X展架等室内展示器材，抗风等级和结构强度有明显提升，能够适应露天环境下的长期使用需求。

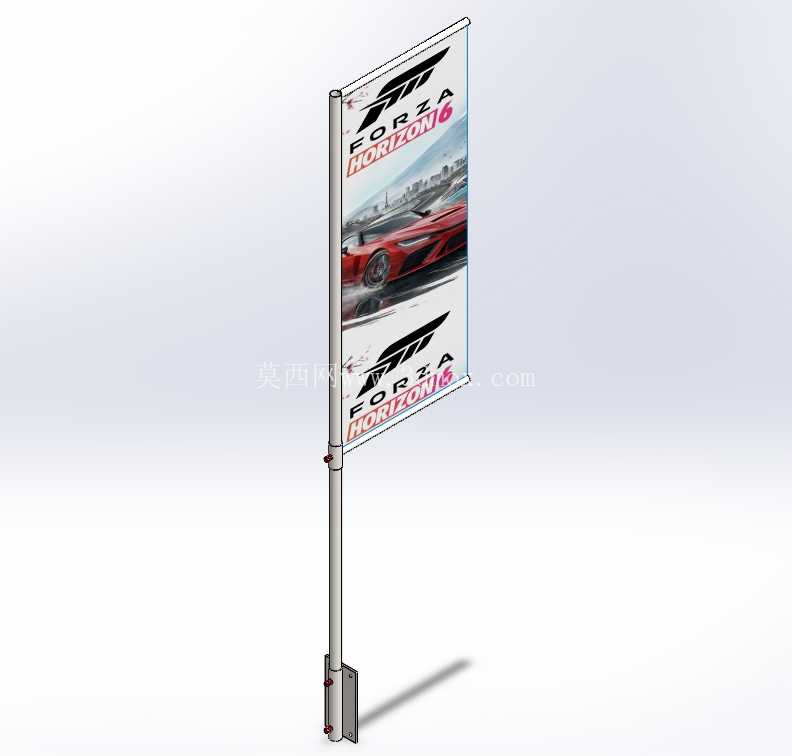

结构设计上，整套装置分为底部固定底座、中间竖置杆体、上部画面夹持机构三个核心部分。底部底座采用带安装孔的板式结构，可通过膨胀螺栓与硬化地面直接固定，也可搭配配重块实现无打孔的临时安装，底座与竖杆的连接位置设置了加强筋结构，能够抵消杆体承受的侧向风载弯矩，避免连接位置出现应力集中导致的断裂问题。中间竖杆采用分段式拼接设计，单段杆体长度控制在人工搬运可操作的范围内，现场组装时不需要大型吊装设备，两名作业人员即可完成整体搭建，杆体表面做了防锈处理，能够适应雨天、高湿度户外环境的使用，不会短时间出现锈蚀掉漆的问题。上部的画面夹持机构设置了上下两组固定夹头，可适配不同幅宽的宣传画面安装，夹头位置带有防滑胶垫，夹紧后不会出现画面滑脱、被风撕裂的情况，同时夹头可沿杆体轴向调整位置，能够灵活适配不同高度的宣传画面尺寸，不需要额外更换连接件。

从安装边界尺寸来看，整套结构竖杆总高度适配4米以内的宣传画面安装，底座的安装占地范围控制在0.3平方米以内，不会占用过多的人行通道空间，在狭窄的外场通道、活动入口位置也可正常布置。杆体的径向尺寸经过载荷校核，在六级风力的露天环境下，杆体顶端的最大摆幅控制在画面幅宽的5%以内，不会因为摆幅过大导致宣传内容无法正常识别，也不会出现杆体共振的问题。设计过程中重点考虑了现场组装的便捷性，所有连接位置都采用快装式结构，不需要焊接、钻孔等现场加工作业，所有连接件都为标准件，后期维护更换时不需要定制特殊配件，普通五金渠道即可采购替换。

实际使用时，作业人员可先根据现场布置点位固定底座，再逐段拼接竖杆，最后将印刷完成的宣传画面固定在上下夹头位置即可完成安装，拆卸过程同样便捷，拆分后的所有部件可装入常规运输箱内周转，重复使用率远高于一次性的简易展示架。结构的受力传递路径经过优化，风载产生的侧向力通过竖杆传递到底座，再均匀分散到固定地面，不会出现局部应力过大导致的结构失效，在半永久安装场景下，可搭配斜拉辅助支撑进一步提升抗风等级，满足沿海多风区域的使用需求。画面安装位置的夹头做了防刮处理，安装过程中不会刮花宣传画面的印刷层，也不会在画面上留下明显的压痕，拆卸后的画面可完整收纳重复使用，降低宣传物料的损耗成本。
