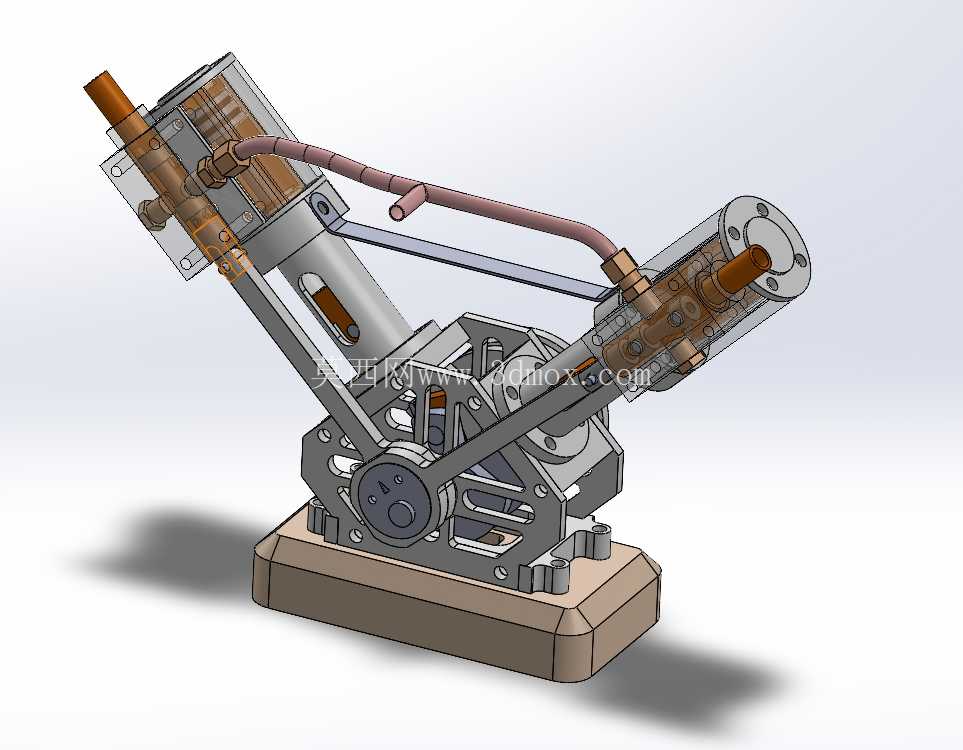

V型气缸联动动力传输机械结构

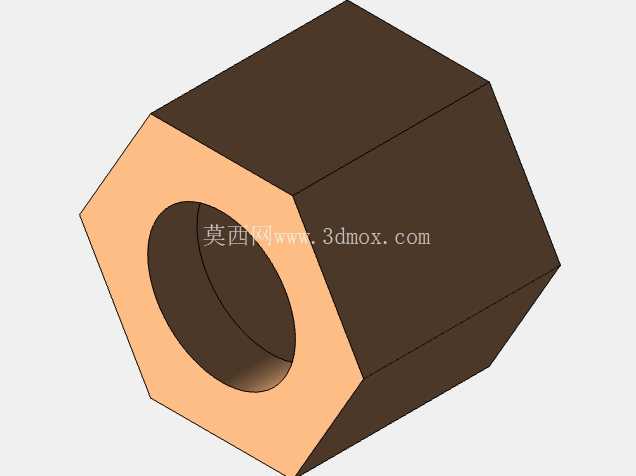

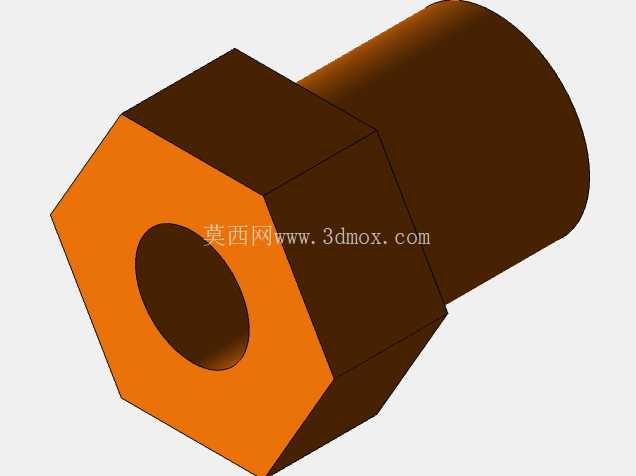

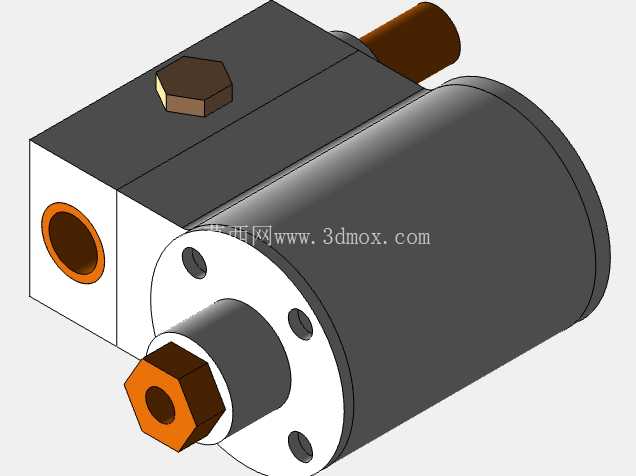

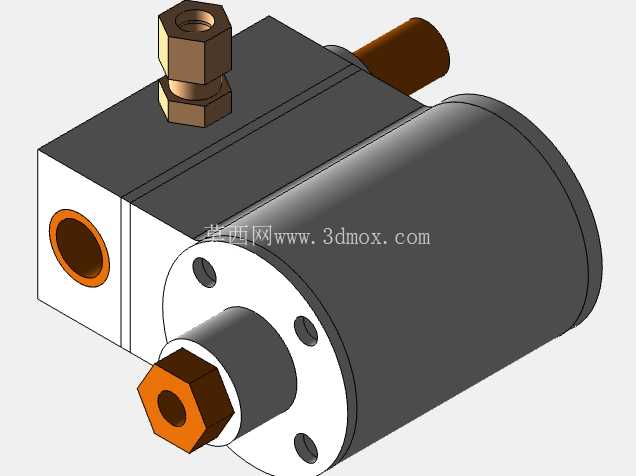

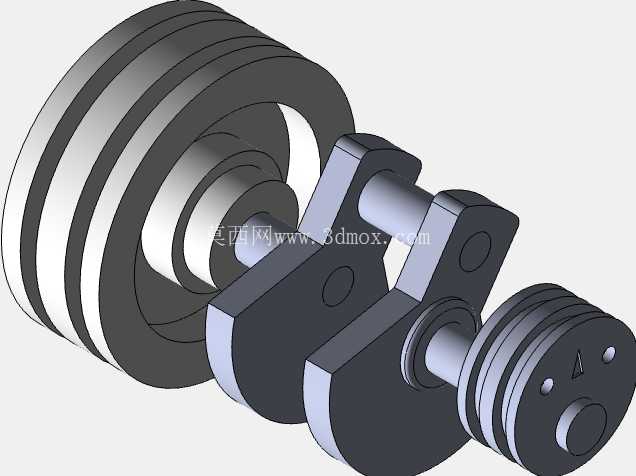

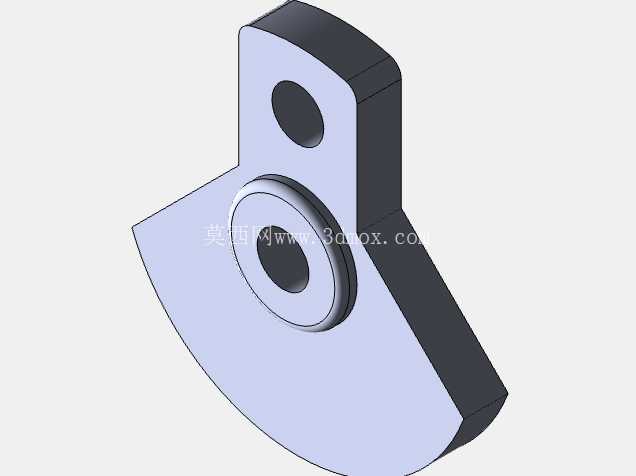

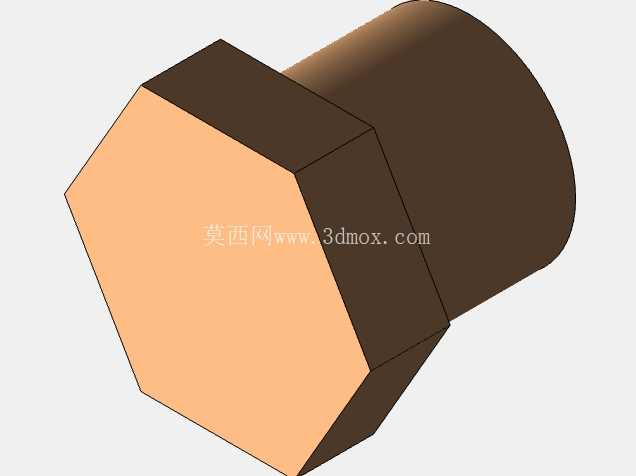

　　这套V型布局的气缸联动结构，在小型气动动力单元、台式自动化执行工位、教学演示实验台这类场景里适配性很强，区别于直列排布的气缸组件，V型夹角的排布方式能在有限安装空间里压缩整体轴向尺寸，同时平衡双缸往复运动产生的惯性力矩，降低设备运行时的侧向振动。从实际功能来看，这套结构通过曲柄连杆组件将两个气缸的直线往复运动转化为端部输出轴的旋转运动，配套的铜质气动管路负责为气缸提供稳定的压缩空气通路，管接头采用硬密封连接结构，能在0.6-0.8MPa的常规工厂气动压力下保持密封可靠性，避免长期往复动作下出现漏气泄压的问题。

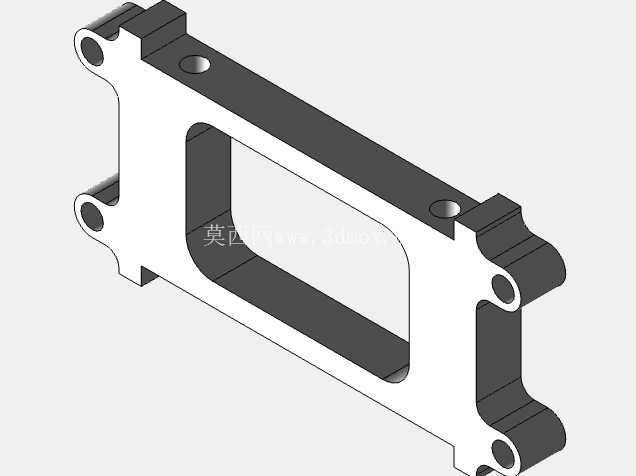

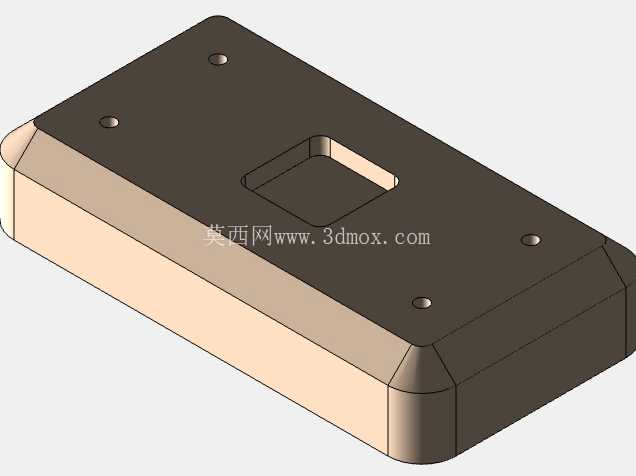

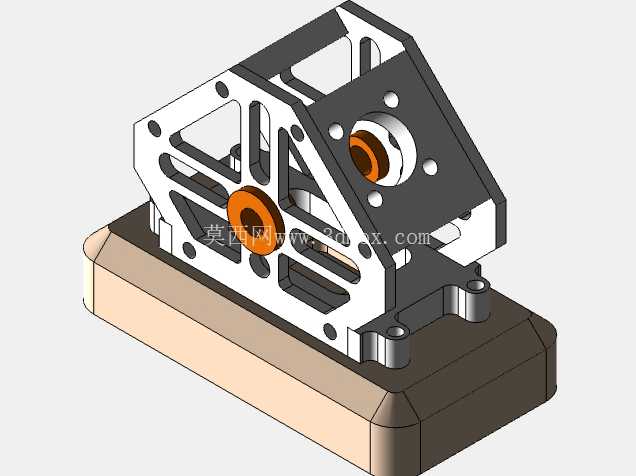

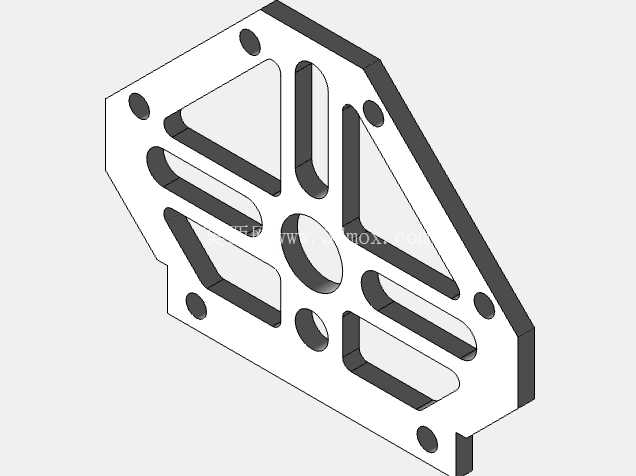

　　设计层面上，整个支撑框架采用镂空式钣金折弯加筋结构，在保证整体刚性的前提下尽可能降低结构自重，底部的安装基座设置了多组沉头安装孔位，可直接适配不同规格的工业铝型材工作台面，不需要额外制作转接安装板。安装边界方面，整体结构的重心落在底部基座的几何中心范围内，输出轴的中心高与基座安装面保持固定尺寸公差，方便和后续的齿轮箱、凸轮分割器等传动部件做同轴对接，侧向的管路走线沿着支撑框架的侧边排布，不会和运动的曲柄连杆组件产生运动干涉，所有运动副的位置都预留了润滑脂加注空间，日常维护时不需要拆解主体结构就能完成润滑保养。

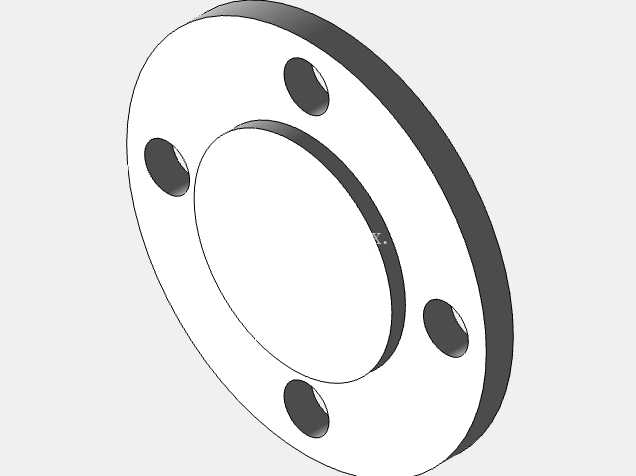

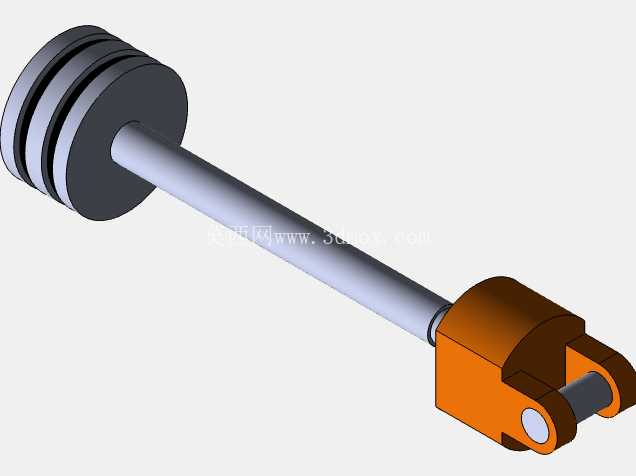

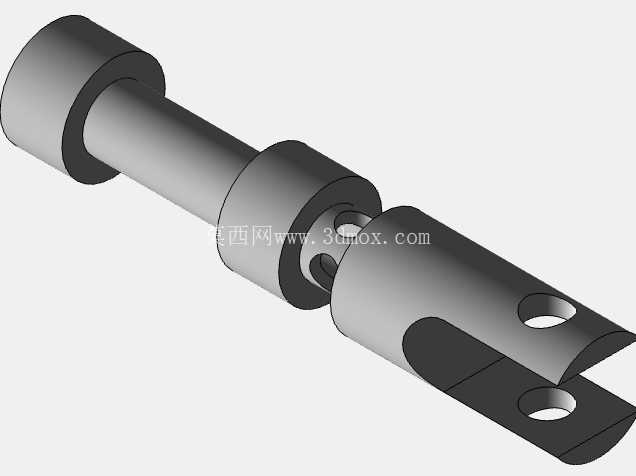

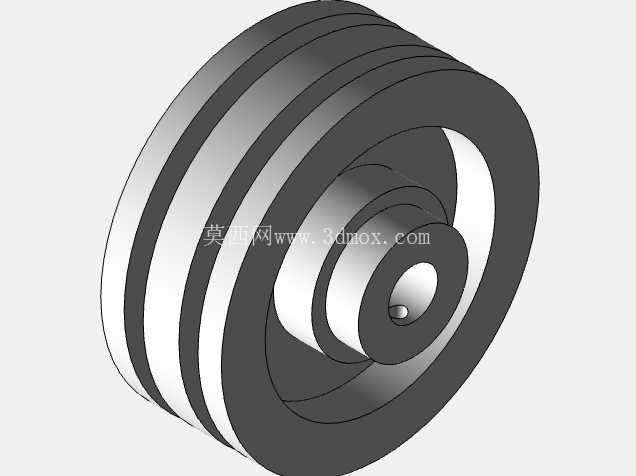

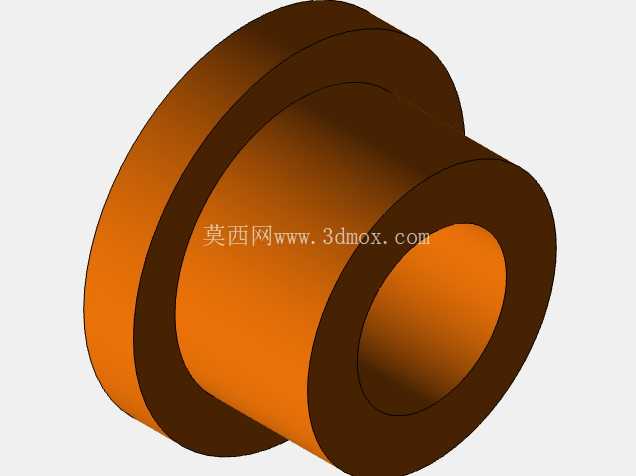

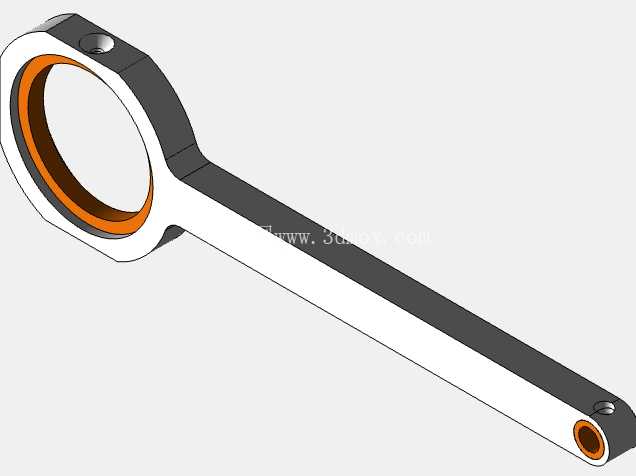

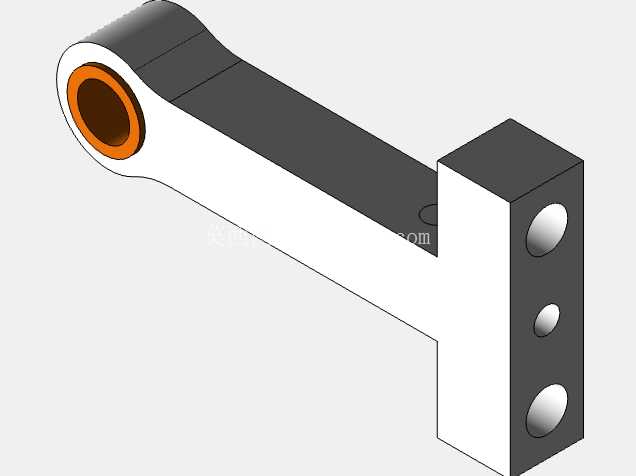

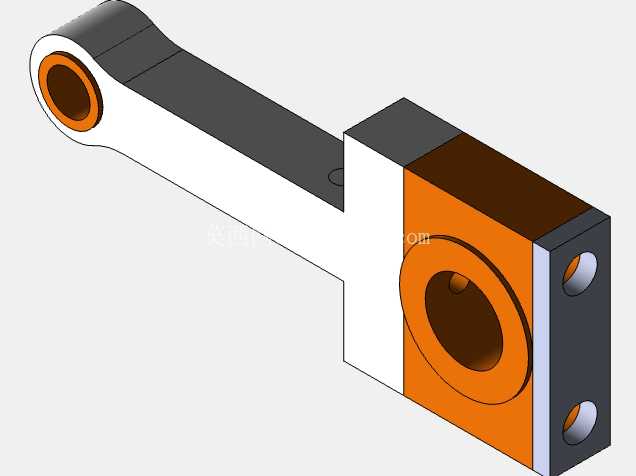

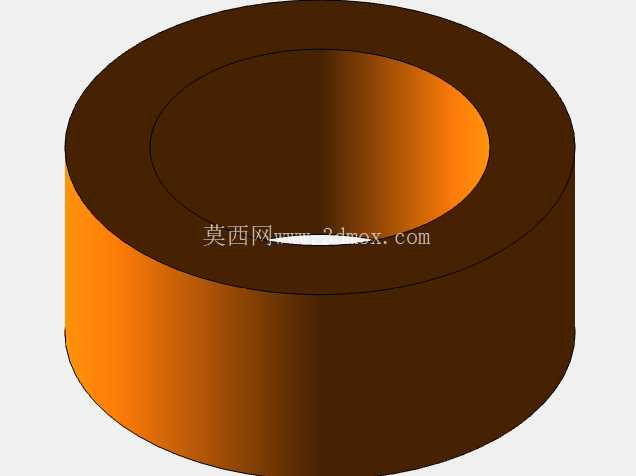

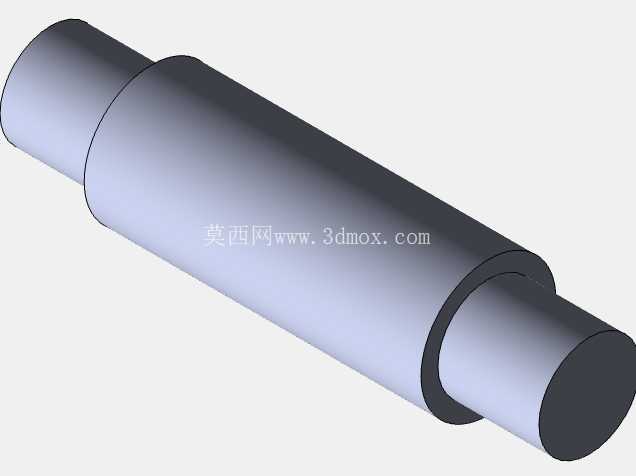

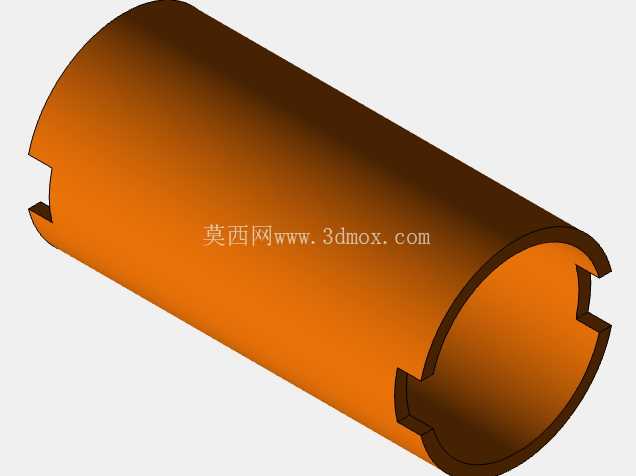

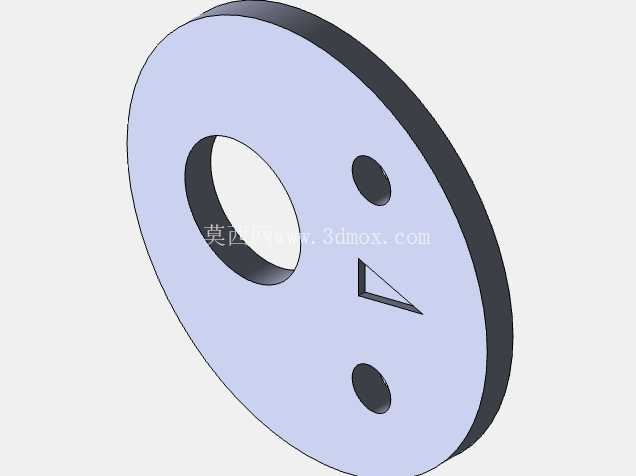

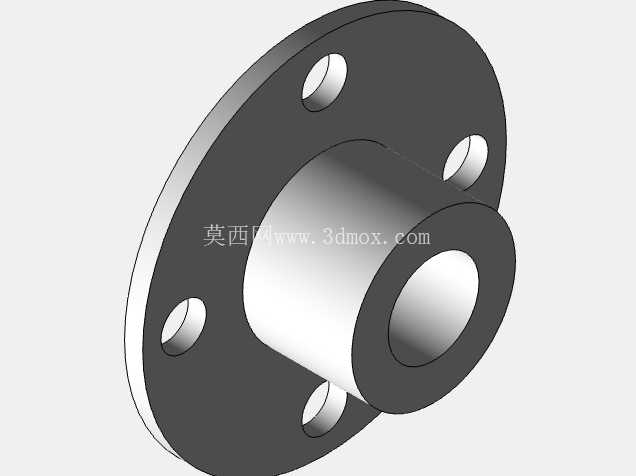

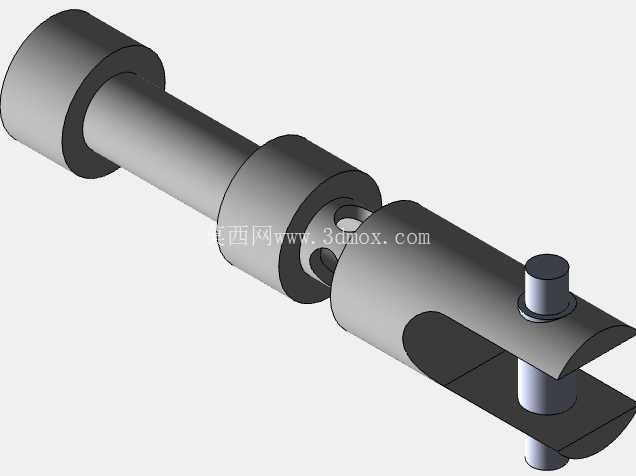

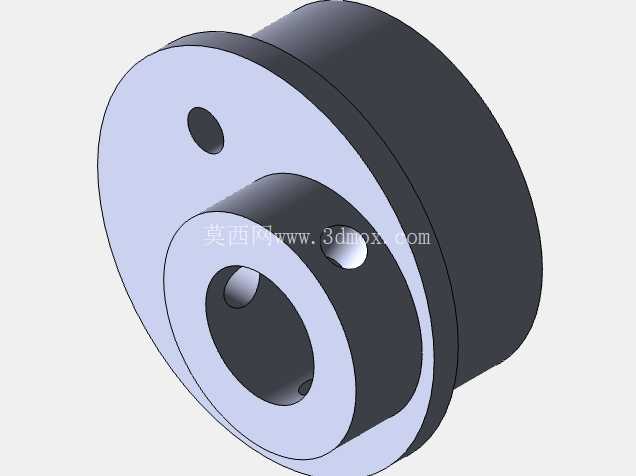

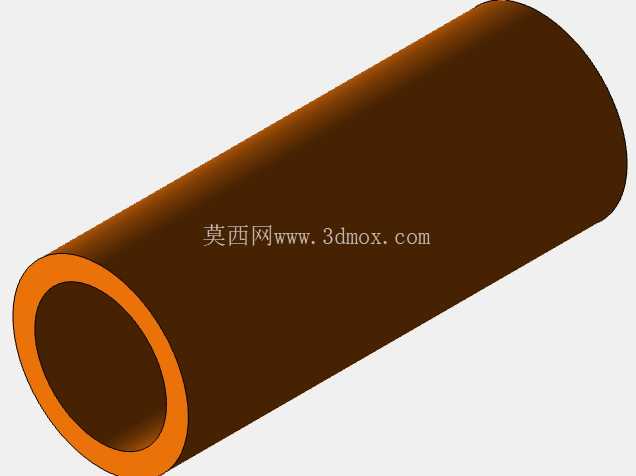

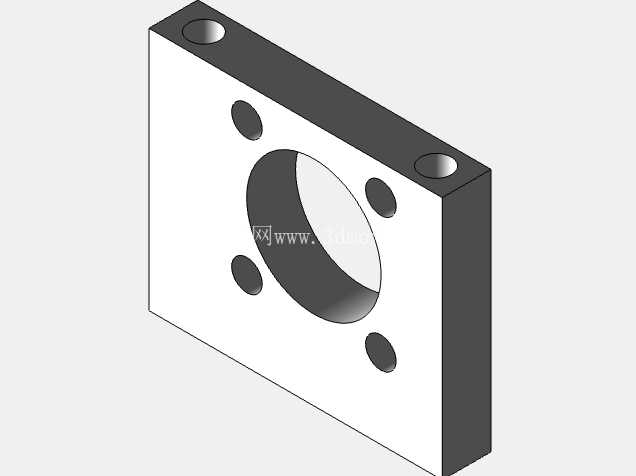

　　从结构细节来看，气缸的活塞杆端部和连杆采用铰接连接，铰接位置设置了自润滑衬套，能降低高频往复运动下的磨损量，输出轴端的法兰盘采用标准止口设计，可直接对接带轮、链轮等传动零件，不需要额外加工定位结构。整个结构的运动逻辑经过运动仿真验证，两个气缸的动作相位差匹配V型夹角的角度设置，运行过程中不会出现死点位置，输出轴的扭矩波动控制在合理范围内，能带动恒定负载做连续旋转运动。在小型非标自动化设备的设计中，这类集成式的气动动力结构能减少设计人员的零件选型和装配调试工作量，所有零件的配合公差都按照常规机械加工精度设置，普通的机加工车间就能完成全部零件的加工制作，不需要特殊的加工工艺。

　　支撑框架上的镂空槽同时兼顾了减重和观察内部运动状态的作用，调试设备时可以直接观察到曲柄连杆的运行位置，方便判断动作是否到位，也能及时发现运动过程中出现的卡滞、异响等问题。气动管路的弯折半径符合气动元件的安装规范，不会因为长期往复振动出现管路折损、气路堵塞的问题，管接头的位置预留了足够的扳手操作空间，后期更换管路或者调整气缸行程时操作空间充足。
