传统木质机械节拍器逆向结构设计

在音乐教学、乐器练习场景中，机械节拍器是普及率极高的节奏校准工具，不同于电子节拍器依赖电源、发声易受环境干扰的特性，纯机械结构的节拍器依靠发条储能、齿轮传动实现稳定的节拍输出，无需外接供电，摆锤摆动的视觉提示配合机械打拍声，能让练习者更直观地把控节奏速率，广泛适用于钢琴、小提琴、吉他等各类乐器的日常练习，也常被专业音乐院校用于视唱练耳课程的基础教学。

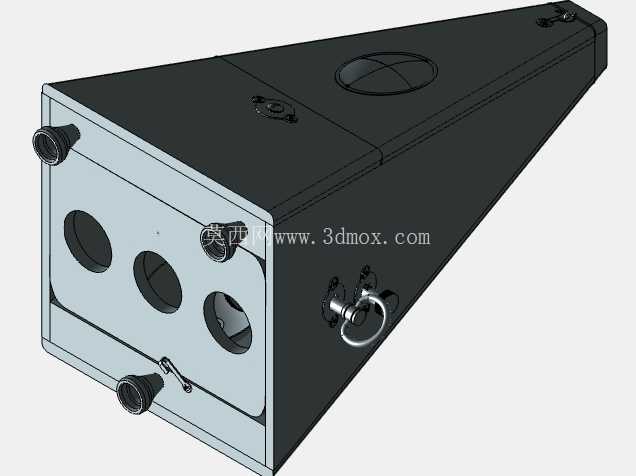

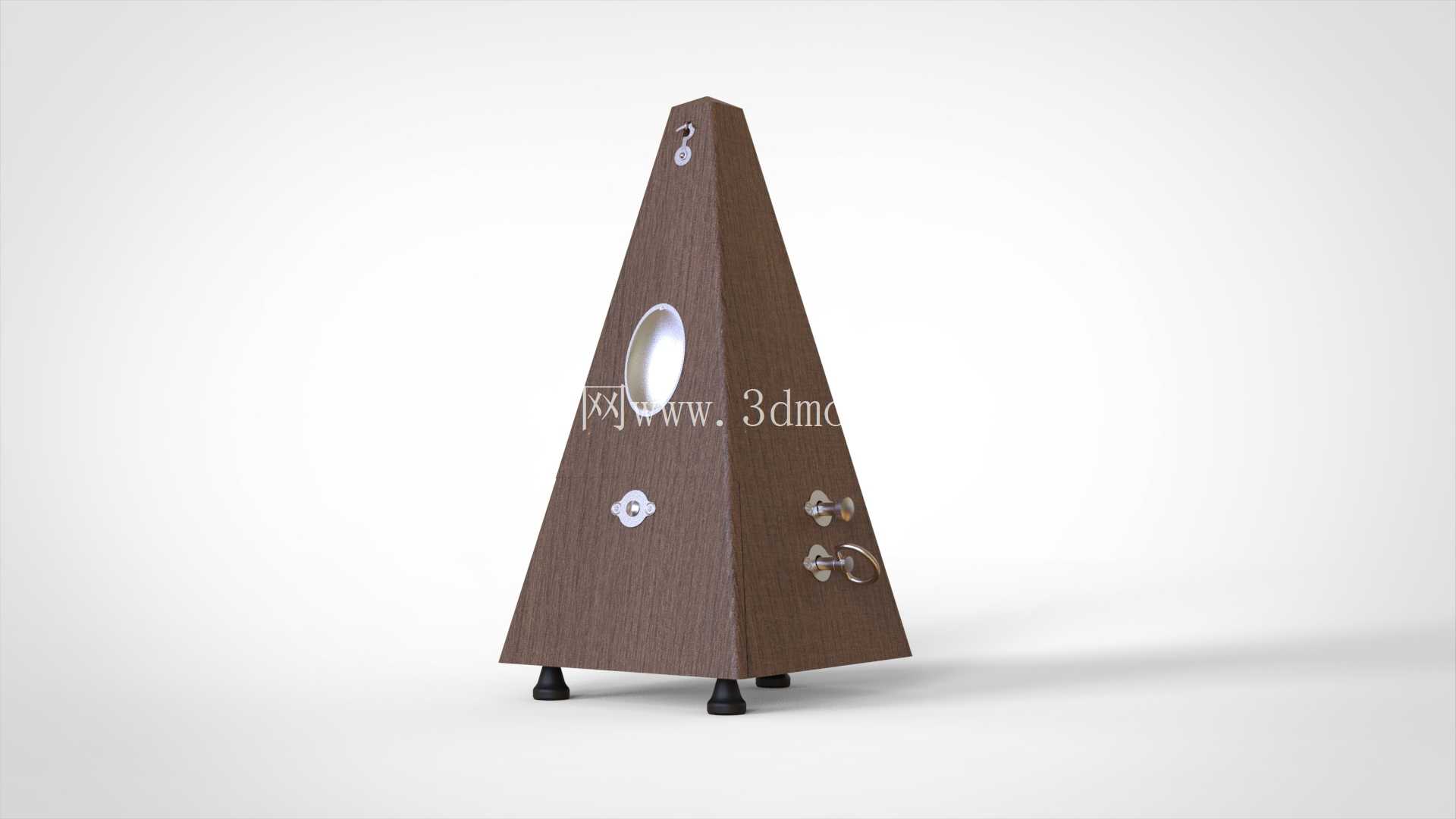

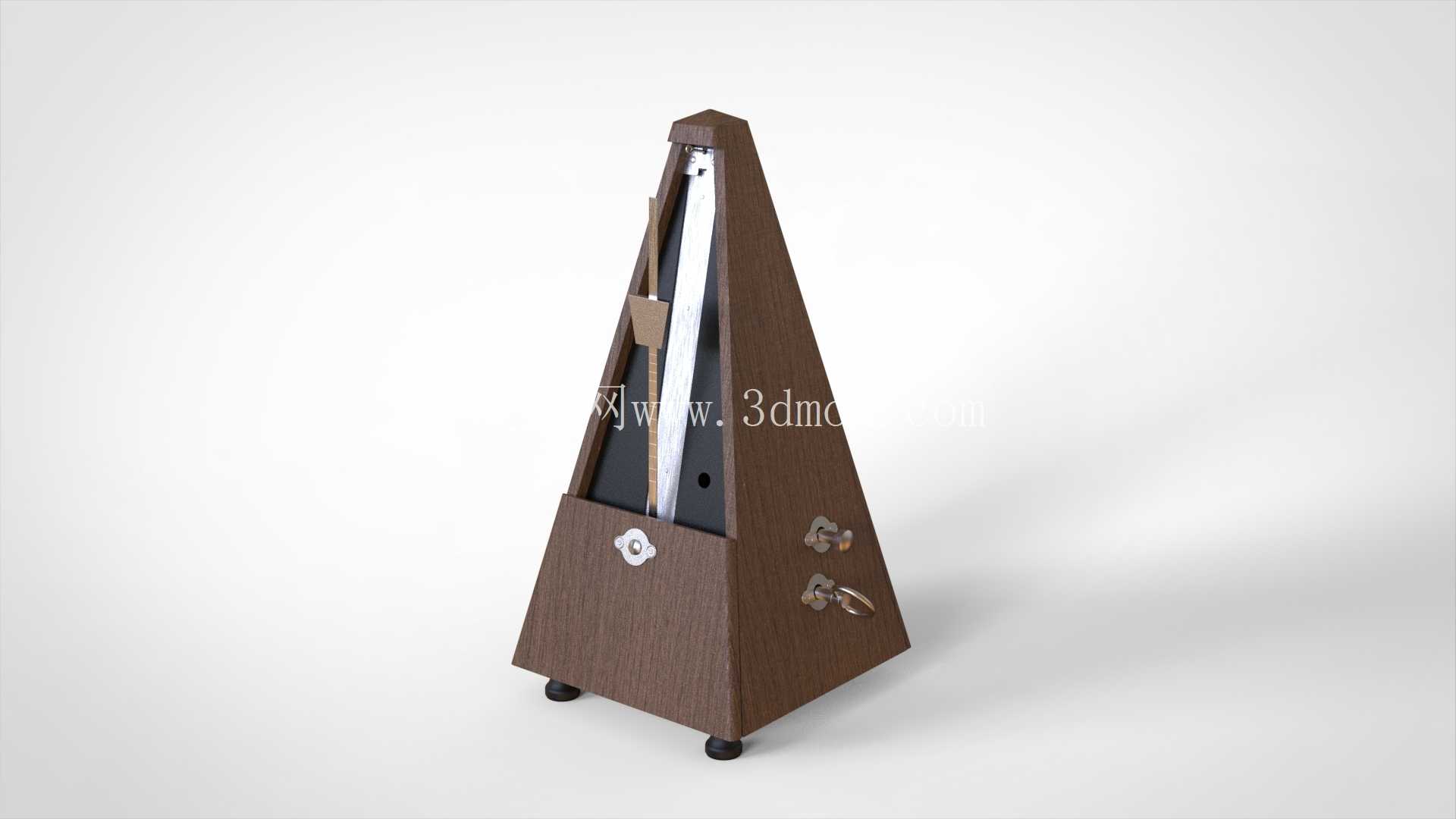

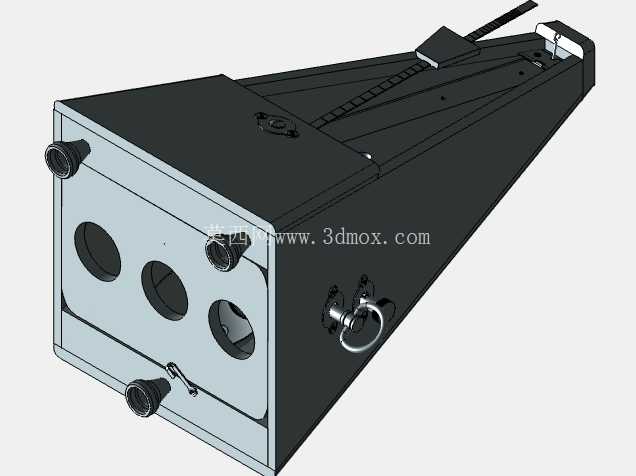

这款节拍器采用经典的棱台形木质外壳设计，整体呈上窄下宽的四棱锥形态，底部设置三个防滑橡胶支脚，放置在木质桌面、谱架台面上时能有效抵消摆锤往复运动产生的微小振动，避免设备出现滑移、晃动，保障运行稳定性。外壳主体采用胡桃木纹理的饰面处理，正面预留长条形观察窗，可直观看到内部摆杆的摆动状态，侧面设置两个调节旋钮，分别对应发条上紧与节拍模式切换，正面下方设置节拍鸣响的出音孔位，整体结构紧凑，占地尺寸仅相当于常规32开书籍大小，可轻松放置在谱架侧边、钢琴琴头位置，不会占用过多练习空间。

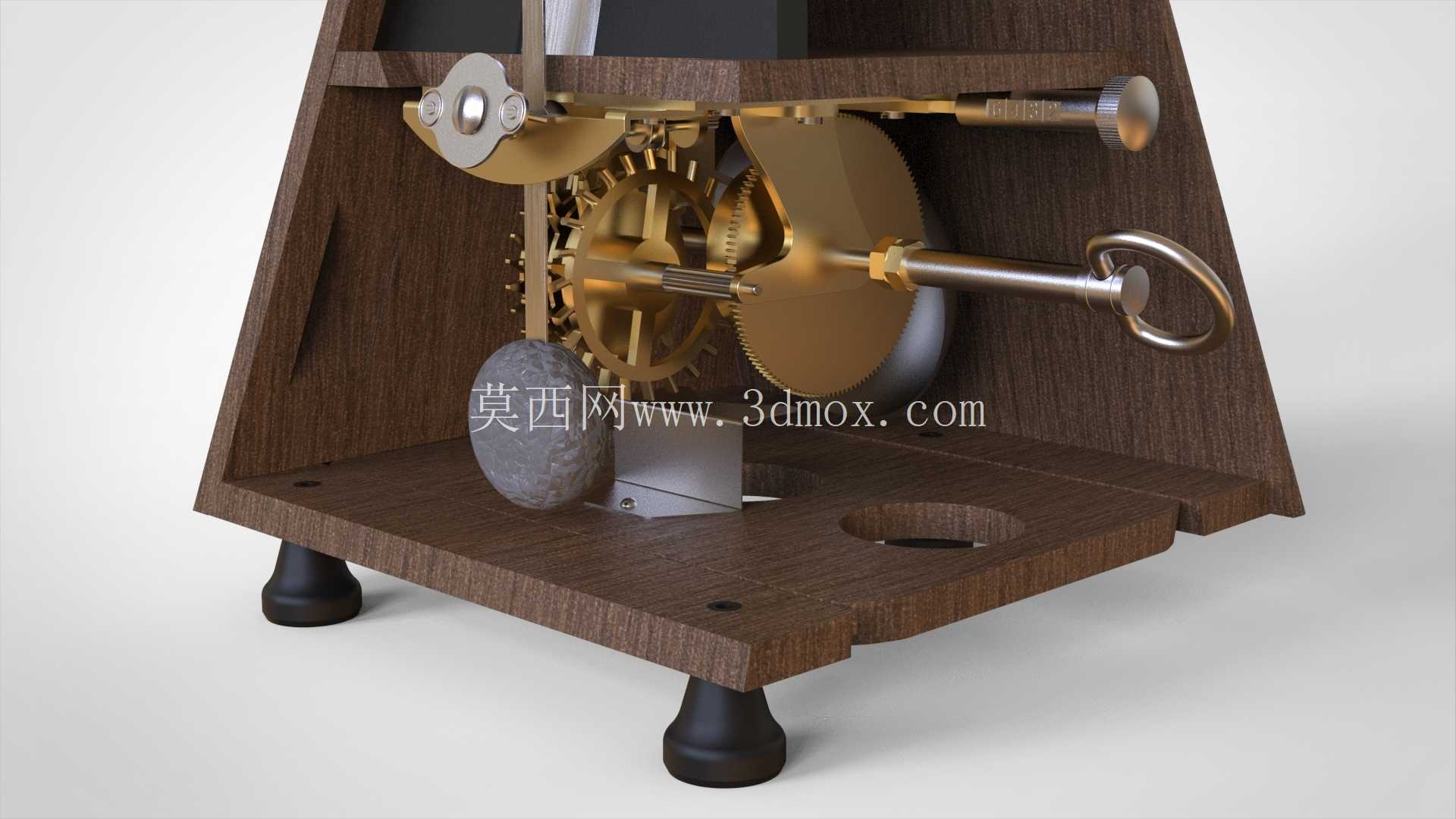

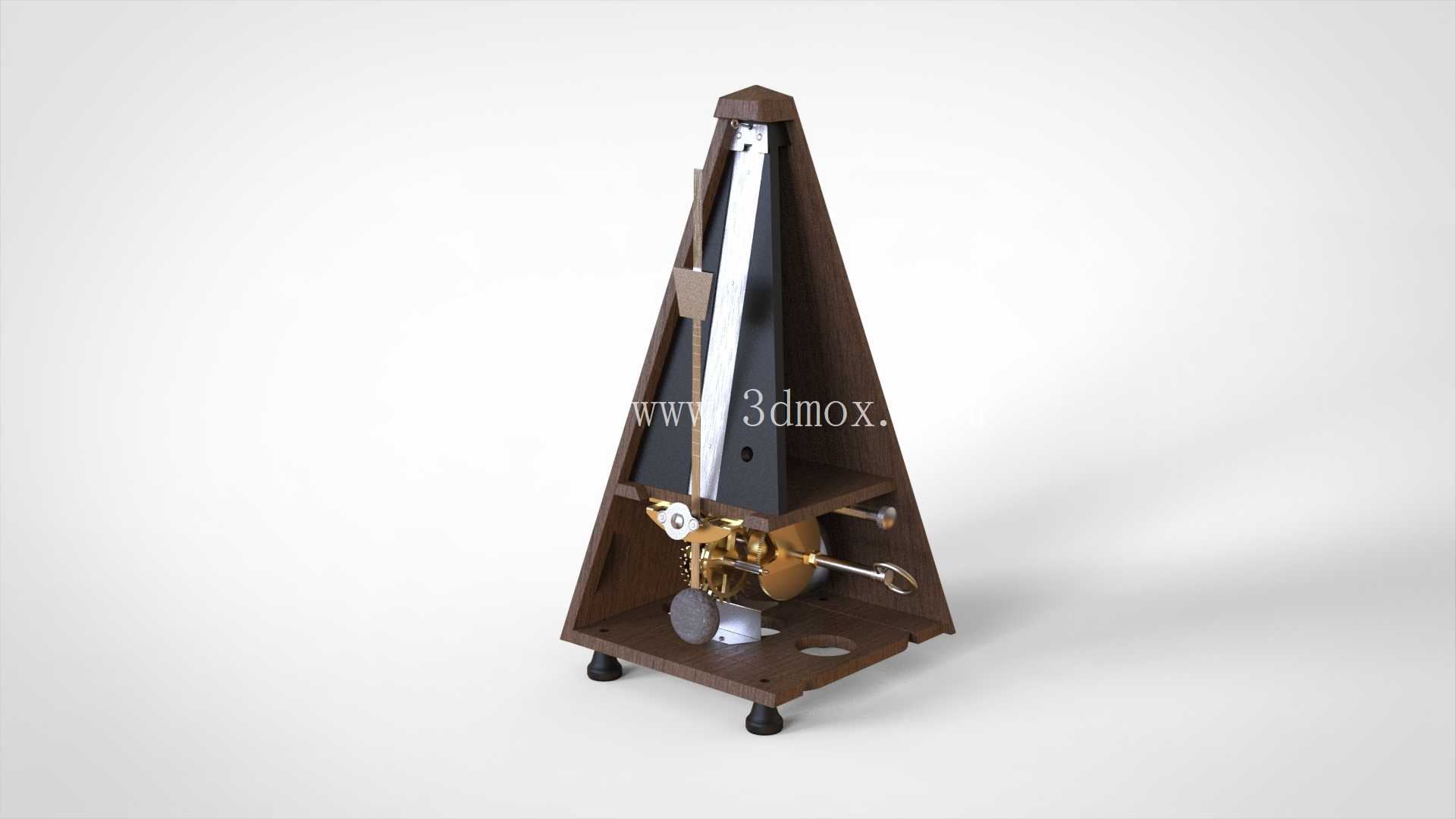

从逆向设计的结构逻辑来看，这款节拍器的核心传动系统全部集成在木质外壳内部，首先是发条储能模块，通过侧面的上弦旋钮带动卷簧收紧，储存弹性势能作为设备运行的动力源，能量通过多级减速齿轮组匀速释放，带动 escapement 擒纵机构实现固定频率的往复摆动，摆杆上设置可上下滑动的配重锤，通过改变配重锤在摆杆上的位置调整摆动周期，对应不同的节拍速率，覆盖从慢板40拍/分钟到急板208拍/分钟的常用节奏区间，满足不同曲目、不同练习阶段的节奏需求。

在结构设计的细节处理上，逆向建模过程中重点还原了各部件的装配公差配合：摆杆与固定支座之间采用微型滑动轴承结构，减少摆动过程中的摩擦阻力，保障长时间运行的速率稳定性；齿轮组的齿形参数经过反复校核，确保传动过程中无卡滞、无空回，避免出现节拍忽快忽慢的问题；外壳的拼接结构采用榫卯加胶接的方式，既保证木质外壳的结构强度，也能减少内部传动产生的共振杂音，让打拍声清晰干脆，不会出现浑浊的混响。

实际使用场景中，这类机械节拍器的安装边界十分宽泛，不需要额外的固定结构，仅依靠底部支脚的摩擦力即可稳定放置在水平台面上，环境适应性强，在-10℃到40℃的常温环境下均可正常工作，不会像电子设备那样出现低温电池衰减、高温元件故障的问题。不同于电子节拍器可实现复杂的复合节拍设置，传统机械节拍器的核心优势在于运行稳定、故障率低，正常使用情况下仅需定期上紧发条即可，不需要更换电池，使用寿命可达数十年，很多专业音乐从业者更偏好机械节拍器的自然打拍质感，认为其摆动的视觉反馈比电子提示更符合练习时的节奏感知逻辑。

从建模还原的角度来看，逆向过程中需要重点把控几个关键尺寸链：首先是摆杆的长度与配重锤的重量匹配，直接决定了节拍速率的调节范围是否准确；其次是擒纵机构的棘爪与棘轮的配合间隙，间隙过大会导致摆幅不稳定，间隙过小则会增大摩擦阻力，导致发条续航时间缩短；再者是外壳内部的腔体空间设计，需要给齿轮组、摆杆预留足够的运动空间，避免部件运动过程中与外壳内壁发生剐蹭，同时还要预留出音的共鸣腔体，让打拍的声响大小适中，既不会过于刺耳，也不会因为声音过小被乐器声掩盖。

在日常的乐器练习场景中，节拍器的摆放位置通常在练习者视线的侧前方，高度与视线平齐或略低，方便练习者用余光观察摆锤的摆动状态，这款棱台形的外壳设计除了结构稳定之外，也能让设备的重心集中在底部，即使受到轻微的触碰也不容易倾倒，相比直筒形外壳的节拍器防倾倒性能提升明显。底部的橡胶支脚除了防滑之外，还能起到一定的隔振作用，避免设备的振动传递到桌面产生额外的杂音，影响练习体验。
