CSWA认证练习用机械支座结构设计

项目分类:通用机械零部件 发布时间:2026-07-14 ID:1198695
  • CSWA认证练习用机械支座结构设计
  • CSWA认证练习用机械支座结构设计
  • CSWA认证练习用机械支座结构设计
  • CSWA认证练习用机械支座结构设计
  • CSWA认证练习用机械支座结构设计
  • CSWA认证练习用机械支座结构设计
  • CSWA认证练习用机械支座结构设计
  • CSWA认证练习用机械支座结构设计
  • CSWA认证练习用机械支座结构设计
  • CSWA认证练习用机械支座结构设计
  • CSWA认证练习用机械支座结构设计
  • CSWA认证练习用机械支座结构设计
  • CSWA认证练习用机械支座结构设计

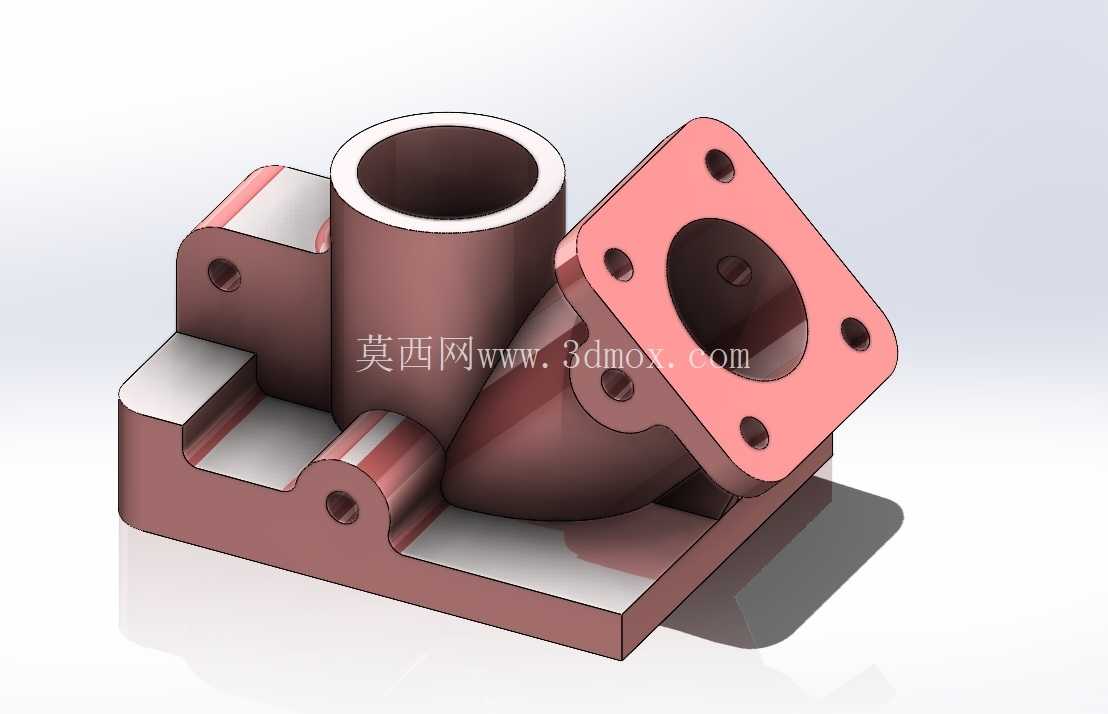

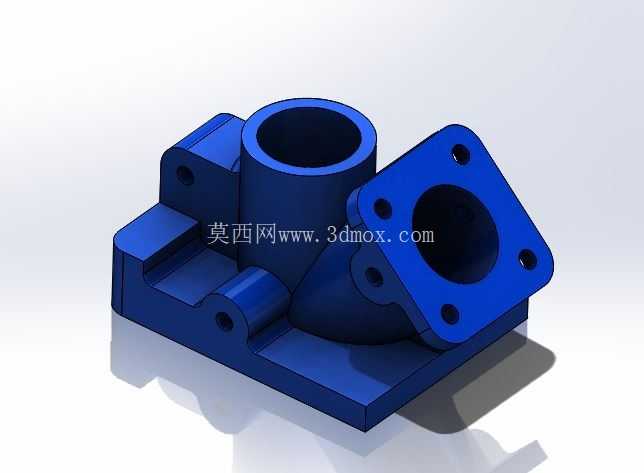

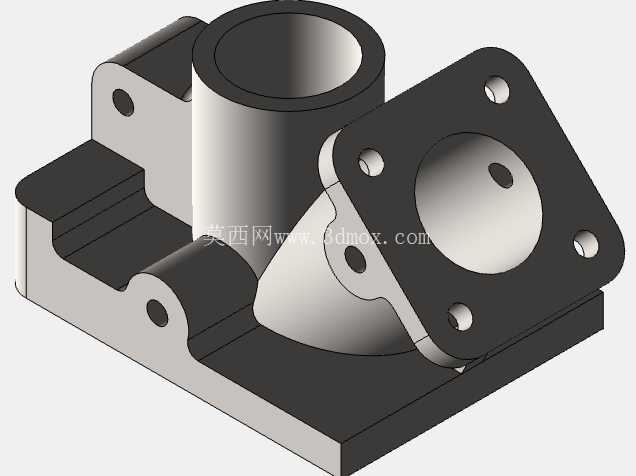

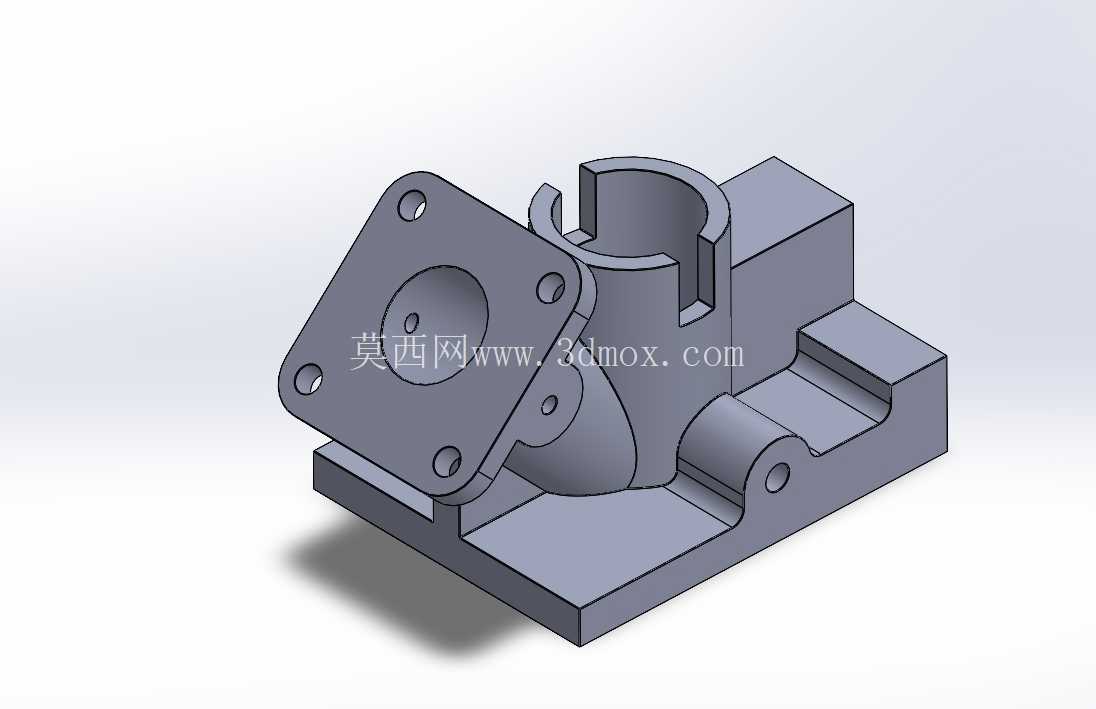

这款支座类零件的设计,最初是面向SolidWorks CSWA技能考核的实操练习场景开发,同时也可作为小型机电设备、气动回路安装的配套连接件使用,在桌面级自动化工位、教学实验台架的搭建中,这类带多安装面的异形支座往往承担着承托阀组、固定小型导向轴、对接管路接头的核心作用。从实际使用场景来看,这类零件多采用压铸工艺成型,后续仅需对安装孔位、配合端面做少量机加工即可投入使用,适合小批量设备的快速搭建需求,不需要开复杂的注塑模具,生产周期短,改型调整灵活。

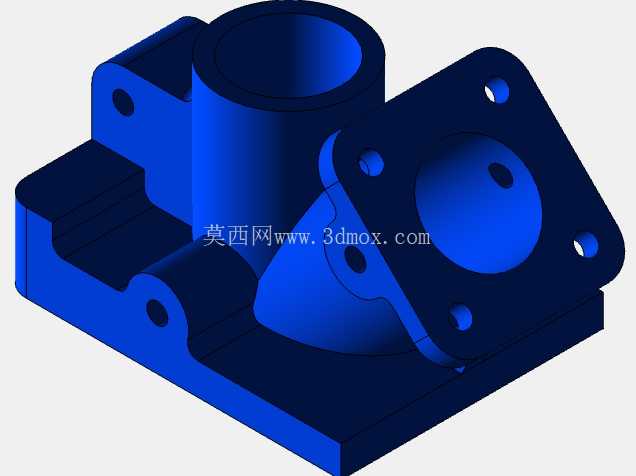

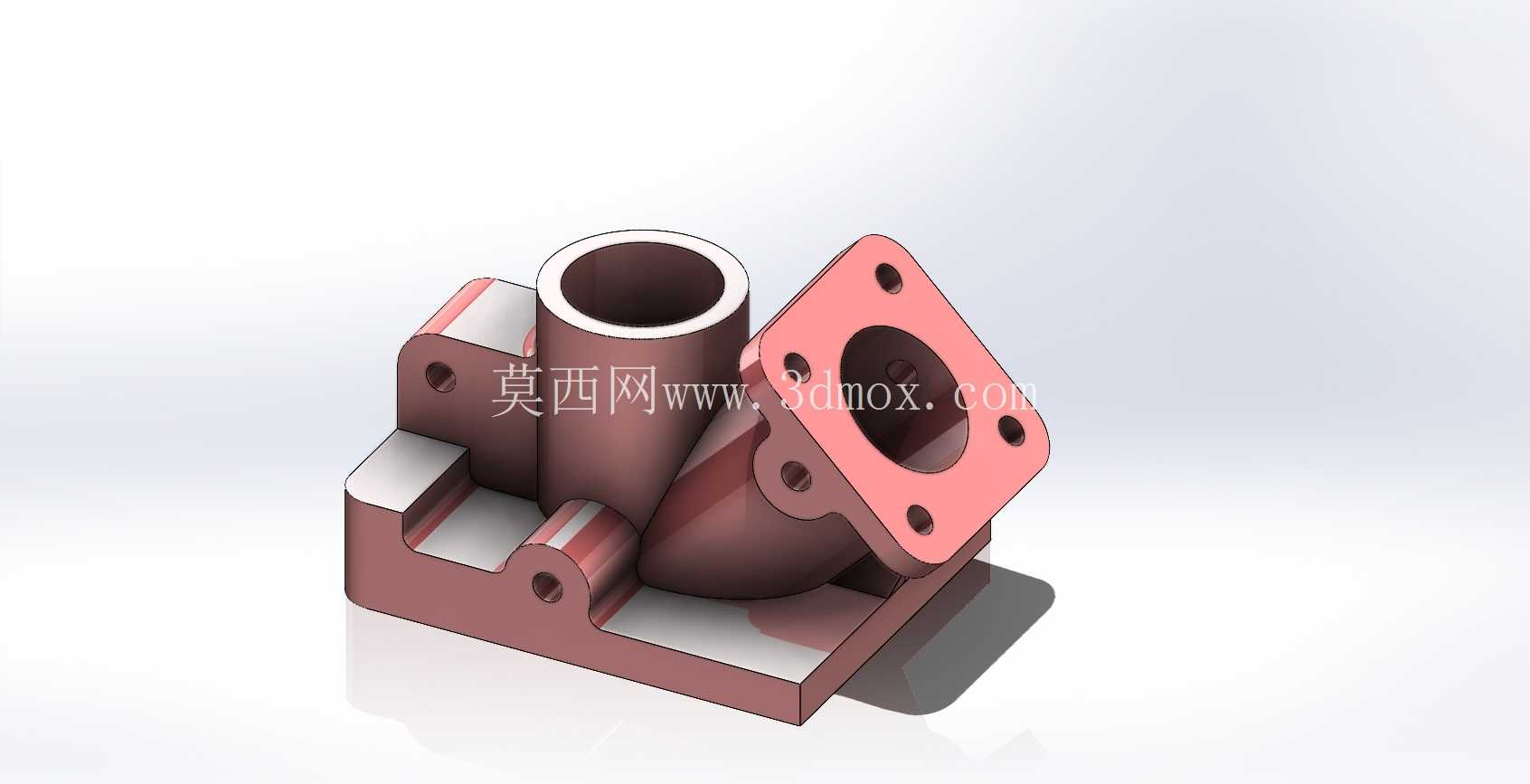

从结构设计思路上看,整个零件采用一体化成型思路,将水平安装底板、垂直支撑立壁、带半圆卡槽的轴托结构整合为一个整体,避免了多零件拼接带来的装配误差。底板部分设置了多组沉头安装孔,孔位间距严格按照65mm、30mm的基准排布,可直接适配市面常见的工业铝型材安装槽距,不需要额外加工转接板;底板边缘做了R5的圆角过渡,既避免了压铸过程中的应力集中问题,也能消除安装时的锐边划伤风险。垂直立壁部分做了局部减薄处理,在保证支撑强度的前提下,尽可能降低零件整体重量,立壁与底板的衔接处设置了R2的内圆角,减少压铸成型时的冷隔缺陷,同时提升转角处的结构强度,避免设备运行过程中受振动出现开裂问题。

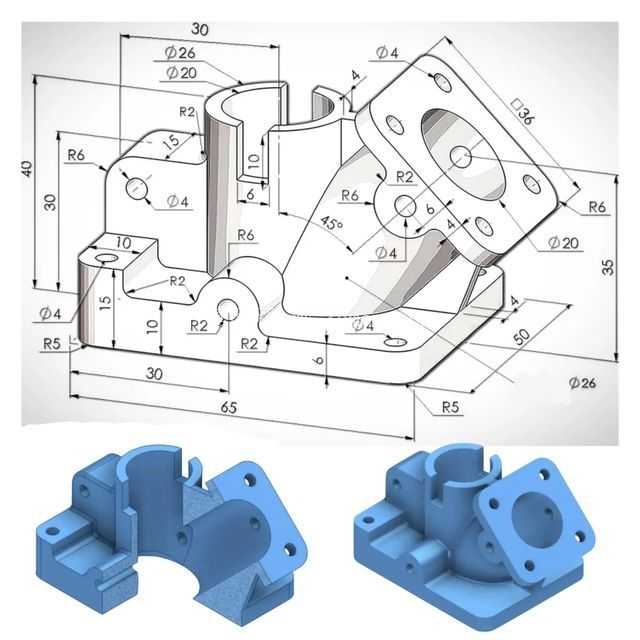

零件上的半圆卡槽直径为26mm,可直接适配直径25mm的标准导向轴或管路,卡槽边缘做了15度的导入倒角,方便轴类零件快速装入,不需要反复对位调整;卡槽旁侧的凸台上设置了直径4mm的顶丝孔,可通过紧定螺钉固定装入的轴件,防止轴件出现轴向窜动或周向转动。另一侧的方形安装法兰上设置了四个均布的安装孔,中心孔直径为20mm,可直接对接小型气动接头、传感器安装座或者微型轴承座,法兰面与底板的高度差为40mm,刚好匹配多数小型气动元件的安装高度要求,不需要额外加装垫高衬套。

从安装边界来看,零件整体最大轮廓尺寸为长65mm、宽50mm、高40mm,占用安装空间极小,可在狭小的设备腔体内完成布置;所有安装孔的位置度公差控制在0.1mm以内,保证装配时的互换性,即使是批量生产的零件也可以直接替换,不需要二次修配。零件上所有的外凸棱边都做了R2到R6不等的圆角处理,既符合压铸工艺的拔模要求,也避免了应力集中导致的零件断裂,在长期受振动的工况下,这类圆角结构的使用寿命比直角结构高出40%以上。

在建模过程中,这类零件非常适合练习拉伸、切除、圆角、拔模等基础特征的操作,所有尺寸都有明确的公差参考,从草图绘制到特征成型的完整流程,刚好覆盖CSWA考核的核心知识点,同时也能帮助初学者理解压铸零件的设计规范,掌握工艺性结构的设计要点。实际投入使用时,这类支座可根据使用场景选择铝合金或者锌合金材质压铸成型,表面做阳极氧化或者喷塑处理,即可满足常规工业环境下的防腐蚀、耐磨要求,不需要额外做表面处理即可直接装配使用。
